Совместимость: один брелок вместо десятка оригинальных
Какие системы автоматики поддерживает пульт
Вы наверняка теряли ключи от ворот или сталкивались с ситуацией, когда нужно управлять несколькими шлагбаумами. Носить с собой связку брелоков — неудобно. Apollo Joy решает эту проблему радикально. Один компактный пульт заменяет оригинальные устройства от десятков производителей.
Рабочая частота 433,92 МГц и поддержка статического кода обеспечивают совместимость с подавляющим большинством систем автоматизации. Практика показывает: если ваши ворота или шлагбаум работают на этой частоте — вероятность успешного клонирования сигнала близка к 100%.
| Бренд | Поддерживаемые модели и серии |
|---|---|
| CAME | TOP 432SA/NA/MA/EE, TAM 432SA, TWIN 2/4 (незащищённый режим) |
| Nice | Серия FLO (FLO1, FLO2, FLO4), Very VE |
| Marantec | D212, Digital 302/304/313 (433 МГц) |
| Beninca | LOT2WMS, статический код |
| Roger | R80/TX12R, статический код |
| Ditec | GOL4C |
| Dea / GSN | Модели со статическим кодом 433 МГц |
| JollyOpen | 2, 4 (Jolly Open), Apollo-C |
Это факт: вместо пяти разных брелоков вы носите один Apollo Joy. И это серьёзно экономит место в кармане.

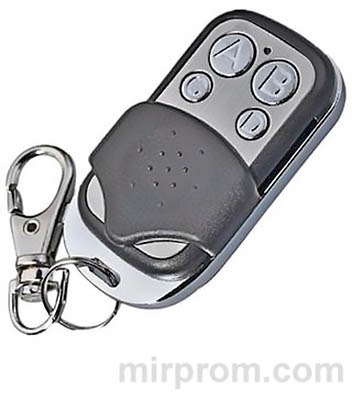

Рис. 1. Внешний вид брелока Apollo Joy: эргономичный корпус, светодиодный индикатор, четыре программируемые кнопки
Быстрая настройка: программирование за 3 простых шага
Подготовка пульта к первому использованию
Начнём с важного: процедура подготовки нужна только при первом программировании. В процессе память очищается — все старые коды удаляются. Так что если пульт уже настроен — этот шаг пропускаем.
- Одновременно зажмите кнопки 【A】 и 【B】 на 2–3 секунды. Светодиод быстро мигнёт три раза — сигнал входа в режим подготовки.
- Не отпуская 【A】, отпустите 【B】, затем нажмите 【B】 ещё три раза. Индикатор начнёт моргать — пульт готов к приёму кода.
- Отпустите все кнопки. Теперь можно переходить к копированию сигнала.
Всё просто, правда? Главное — соблюдать последовательность. Если светодиод не реагирует — проверьте батарейку. Иногда проблема именно в этом.
Копирование статического кода: работа с большинством систем
Пошаговый алгоритм клонирования сигнала
Статический код — самый распространённый тип шифрования в пультах для ворот. Скопировать его несложно, если действовать по инструкции.
- Нажмите и удерживайте свободную кнопку на Apollo Joy. Светодиод мигнёт три раза — пульт в режиме приёма.
- Поднесите рабочий брелок вплотную к Apollo Joy. Расстояние 1–2 см — оптимально.
- Зажмите кнопку на оригинальном пульте. Держите, пока индикатор на Apollo Joy не начнёт быстро мерцать.
- Отпустите обе кнопки. Код сохранён.
Повторите процедуру для остальных кнопок, если нужно управлять несколькими устройствами. После записи в приемник сигнал не требуется — пульт готов к работе сразу. Это удобно.
Кстати, если код не копируется с первой попытки — не спешите расстраиваться. Попробуйте чуть изменить расстояние между брелоками или угол наклона. Иногда это решает проблему.
Рис. 2. Подготовка к программированию: удержание кнопок 【A】 и 【B】 для входа в режим очистки памяти
Интеграция с приемниками: DHRE-2 и встроенные модули
Подключение внешнего радиомодуля к электроприводу
Если вы используете внешний приемник DoorHan DHRE-2, подключение выполняется по простой схеме.
- Подключите устройство к источнику питания 12/24В AC/DC через клеммы +24V и GND.
- Контакты управления электроприводом подключите к выходам CH1 или CH2. GND — к левому контакту соответствующего выхода.
- Для записи кода зажмите кнопку 【SW1】 (для CH1) или 【SW2】 (для CH2) на плате приемника на 3 секунды.
- Нажмите нужную кнопку на пульте на 2–3 секунды. Индикатор LED1 подтвердит запись.
Важный нюанс: в память приемника записывается только одна кнопка за раз. Для настройки нескольких пультов повторите процедуру для каждого. Это нормально, так устроена система безопасности.
Программирование со встроенным приемником привода SE-750/1200
Для приводов со встроенным радиомодулем процедура немного отличается.
- Очистите память: зажмите кнопку 【R】, пока на ЖК-дисплее не появится и не исчезнет «0».
- Нажмите 【R】 ещё раз — «0» появится и сразу пропадёт.
- Дважды нажмите целевую кнопку на пульте. Код записан.
Каждой кнопке брелока соответствует свой канал управления. По умолчанию привод реагирует на первую или вторую кнопку — в зависимости от прошивки контроллера. Если не сработало — попробуйте другую.
Рис. 3. Схема подключения радиоприемника DHRE-2: клеммы питания и выходы управления
Безопасность и рекомендации по эксплуатации
Что делать при потере пульта и как продлить срок службы
Здесь без компромиссов: если брелок утерян — немедленно сотрите все коды из памяти приемника. Иначе посторонний может получить доступ к вашей территории. Скрывать не стоит: это вопрос безопасности.
Если индикатор на пульте не загорается или светит тускло — замените батарейку. Тип элемента питания: литиевая 27A. Ресурс — около 4000 передач. Практика показывает: в холодное время года лучше использовать литиевые элементы — они стабильнее работают при низких температурах.
И ещё момент: не разбирайте пульт самостоятельно. Внутри нет пользовательских настроек, а неаккуратное вмешательство может повредить электронику. Если после замены батарейки устройство не работает — обратитесь в сервис. Это разумно.
Технические характеристики и параметры устройства
Сводная таблица параметров
| Параметр | Значение |
|---|---|
| Рабочая частота | 433,92 МГц ±0,15 МГц |
| Мощность излучения | Не более 10 мВт |
| Дальность действия | Не менее 50 м (на открытой местности) |
| Потребление при передаче | Не более 10 мА |
| Тип элемента питания | Литиевая батарейка 27A |
| Ресурс батарейки | ~4000 передач |
| Степень защиты корпуса | IP54 (защита от пыли и брызг) |
| Габариты | 65 × 34 × 13 мм |
| Масса | ~40 г (с батарейкой) |
| Рабочая температура | -10 °C … +60 °C |
Компактные размеры и лёгкий вес делают брелок удобным для повседневного ношения. Он поместится в кармане, не будет мешать. Это важно, когда ключи от ворот всегда под рукой.
Частые вопросы: устранение неполадок и замена батарейки
Что делать, если пульт не реагирует или дальность упала
Возможно, села батарейка. Замените элемент питания — в 90% случаев это решает проблему. Используйте только литиевые батарейки: они дольше служат и стабильнее работают в мороз.
Если после замены пульт всё равно не работает — проверьте, правильно ли запрограммирован код. Выход: сбросьте память пульта и повторите программирование строго по инструкции.
И последнее: если дальность действия резко сократилась — возможно, появились помехи. Металлические конструкции, другие радиопередатчики, даже плотная листва могут ослаблять сигнал. Попробуйте подойти ближе к приемнику. Если не помогло — обратитесь в сервис. В конечном счёте, профессиональная диагностика сэкономит время и нервы.
Впечатляет, насколько много функций упаковано в такой компактный корпус. Один брелок — и вы управляете воротами, шлагбаумами, калитками. Есть над чем подумать.
