Пульт кондиционера Daikin APGS02 Инструкция

Беспроводной пульт дистанционного управления Daikin APGS02 делает эксплуатацию кондиционеров от этой же компании более простой и удобной. Прибор значительно повышает эффективность работы климатической техники. ИК пульт управления Daikin APGS02 нашел широкое применение среди систем кондиционирования бытового и промышленного назначения, а также систем вентиляции. С помощью пульта BRC1D52 возможно не только задавать температурные режимы работы, а и программировать недельный таймер. Благодаря передовой технологии и интуитивному интерфейсу, вы сможете легко выбрать желаемую температуру и режим работы, включая охлаждение, обогрев или автоматический режим. Кроме того, вы сможете регулировать скорость вентилятора, управлять направлением потока воздуха и использовать таймер для автоматического включения и выключения кондиционера.

Пульт дистанционного управления Daikin APGS02. Инструкция по эксплуатации

Мы благодарны вам за то, что вы остановили свой выбор на этом пульте управления. Перед тем, как приступить к эксплуатации системы, Внимательно ознакомьтесь с настоящей инструкцией. После прочтения сохраните инструкцию в надежном месте, чтобы в будущем ее можно было использовать в качестве справочника.

Перед началом эксплуатации обратитесь к Вашему дилеру и выясните у него все подробности о Вашей системе кондиционирования.

.

ПРЕДУПРЕЖДЕНИЕ

- Не допускайте намокания пульта дистанционного управления — это может привести к поражению электрическим током или возгоранию.

- Не пользуйтесь для нажатия кнопок пульта дистанционного управления твердыми заостренными предметами. Это может повредить пульт.

- Не производите диагностику и техническое обслуживание пульта дистанционного управления самостоятельно, поручайте это квалифицированным специалистам.

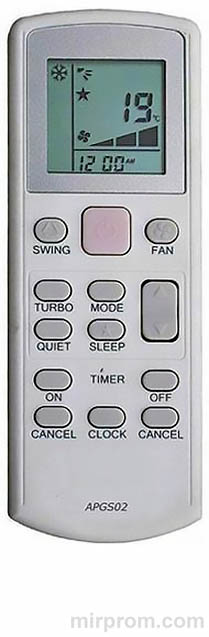

Назначение и функции кнопок

1. Источник ИК сигнала

Инфракрасный светодиод, передающий сигнал управления на внутренний блок кондиционера.

2. Индикация передачи сигнала

Мигает для подтверждения того, что последняя установка была передана на модуль.

3. Кнопка "" ВКЛ/ВЫКЛ"" (ON/OFF)

Нажмите один раз для включения кондиционера.

Вновь нажмите для остановки модуля.

4. Выбор скорости вентилятора

Нажмите кнопку для непрерывного переключения скорости вентилятора в следующем порядке:

   Низкий → Средний → Высокий → Авто → (начало цикла)

Прекратите нажимание, как только на дисплее экрана появится желаемая скорость вентилятора.

..

5. Режим работы

Нажмите кнопку MODE (РЕЖИМ) для выбора типа режима работы.

Только для охлаждения, возможные режимы:

  COOL () (ХОЛОД), DRY () (ОСУШЕНИЕ) и FAN () (ВЕНТИЛЯЦИЯ).

Для теплового насоса возможные режимы:

  AUTO () (AВTO), COOL () (ХОЛОД), DRY () (ОСУШЕНИЕ), FAN () (ВЕНТИЛЯЦИЯ) и НЕАТ () (ОБОГРЕВ)

Режим AUTO () (АВТО) недоступен для кондиционеров с водяным охлаждением кроме 4-трубной системы.

6. Автоматический поворот направления жалюзи

Нажмите кнопку SWING (ПОВОРОТ) для включения функции автоматического поворота жалюзи.

Для распространения воздуха в определенном направлении, нажмите кнопку SWING (ПОВОРОТ) и ждите до тех пор, пока жалюзи не установится в желаемом направлении, и вновь нажмите кнопку один раз.

Метод выбора режима поворота (в зависимости от модели)

Нажимайте кнопку SWING (ПОВОРОТ) в течение 4 секунд, чтобы войти в режим настройки поля. При настройке поле отображается только режим SWING MODE (РЕЖИМ ПОВОРОТА).

Нажмите кнопку настройки температуры ▲ и ▼, чтобы выбрать циклическую смену режимов SWING MODE (РЕЖИМ ПОВОРОТА) от режим поворота 1 до режима поворота 3.

Имеется 3 различных SWING MODE (РЕЖИМА ПОВОРОТА), а именно:

SWING MODE (РЕЖИМ ПОВОРОТА) активируется только при нажатии кнопки SWING. Поворот указывается соответствующим символом.

Если в течение 4 секунд не происходит смены режима, устройство будет работать в соответствии с выбранным режимом поворота SWING MODE (РЕЖИМ ПОВОРОТА).

7. Функция турбо (в зависимости от модели)

Нажмите для быстрого охлаждения или операции обогрева. Установится максимальная скорость вентилятора.

Для отключения данной функции нажмите эту кнопку еще раз.

Возможны только при режимах HEAT (ОБОГРЕВ) и COOL (ХОЛОД).

Данная функция отключается при изменении скорости вращения вентилятора.

8. Установка выключения таймера

Нажмите кнопку OFF TIMER для запуска функции выключения таймера.

Установите желаемое время выключения беспрерывным нажатием кнопки OFF TIMER.

Нажмите кнопку CANCEL для отмены установки выключения таймера.

9. Функция уменьшения шума (в зависимости от модели)

Нажмите кнопку OUIET для включения режима бесшумной работы.

Установите минимальную скорость вентилятора.

Для отключения данной функции нажмите эту кнопку еще раз.

Возможны только при режимах HEAT (ОБОГРЕВ) и COOL (ХОЛОД).

Данная функция отключается при изменении скорости вращения вентилятора.

10. Установка времени часов

Нажмите и удерживайте кнопку CLOCK для установки времени часов.

11. Установка включения таймера

Нажмите кнопку ON TIMER для запуска функции включения таймера.

Установите желаемое время включения беспрерывным нажатием кнопки ON TIMER. Если установлен на 7:30 утра, то кондиционер включится ровно в 7:30 утра. таймер

Нажмите кнопку CANCEL для отмены установки включения таймера.

12. Установка режима сна

Нажмите кнопку SLEEP для включения функции режима сна.

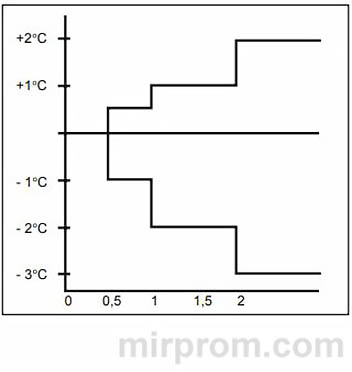

Эта опция служит для энергосбережения. Когда блок работает в режиме охлаждения, начальная температура увеличивается на 0,5°C после первого получаса, затем еще на 0,5°C после следующего получаса и на 1°C после следующего 1 часа.

Когда блок работает в режиме обогрева, начальная температура уменьшается на 1°C после первого получаса, затем еще на 1°C после следующего получаса и на 1°C после следующего 1 часа.

Эта функция возможна в режимах COOL (ХОЛОД), HEAT (ОБОГРЕВ) и AUTO (АВТО).

13. Установка температуры

Для установки желаемой температуры в комнате, нажмите ▲ или ▼ для повышения или понижения установленной температуры.

Диапазон установленной температуры варьируется от 16°С до 30°С (При наличии от 20°С до 30°С).

Одновременно нажмите кнопки ▲ и ▼ для переключения с °C на °F.

....

ОБНАРУЖЕНИЕ ДЕФЕКТОВ (только для инверторного типа)

Обнаружение дефектов возможно с помощью пульта дистанционного управления Daikin APGS02. Секции температуры дисплея показывают соответствующие коды.

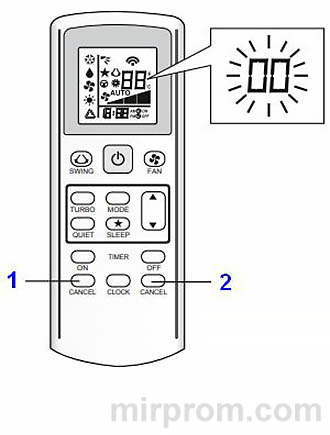

1. Когда кнопка ON TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВЫКЛЮЧЕНИЯ) удерживается в течение 5 секунд, индикация “00” мигает на секции температуры дисплея.

2. Нажимайте кнопки ON TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВЫКЛЮЧЕНИЯ) несколько раз, пока не прозвучит долгий звуковой сигнал.

Значение кода изменяется как приведено ниже, и обоначается длинным сигналом.

Коды ошибок кондиционера Daikin

00 НОРМАЛЬНЫЙ A1 ОШИБКА ПЛАТЫ ВНУТРЕННЕГО БЛОКА
A3 НЕИСПРАВНОСТЬ ДРЕНАЖНОГО НАСОСА
A5 АНТИФРИЗ (ОХЛАЖДЕНИЕ)/ПЕРЕГРЕВ ТЕПЛООБМЕННИКА (ОБОГРЕВ)
A6 НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА ВНУТРЕННЕГО БЛОК
AH ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ ВОЗДУХООЧИСТИТЕЛЯ
C4 ТЕРМОРЕЗИСТОР ТЕПЛООБМЕННИКАВНУТРЕННЕГО БЛОКА (1)ЗАМКНУТ/РАЗОМКНУТ
C5 ТЕРМОРЕЗИСТОР ТЕПЛООБМЕННИКАВНУТРЕННЕГО БЛОКА (2)ЗАМКНУТ/РАЗОМКНУТ
C7 ОШИБКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ЖАЛЮЗИ
C9 ТЕРМОРЕЗИСТОР ВНУТРЕННЕГО БЛОКА ЗАМКНУТ/РАЗОМКНУТ
E1 ОШИБКА ПЕЧАТНОЙ ПЛАТЫНАРУЖНОГО БЛОКА
E3 ЗАЩИТА ВЫСОКОГО ДАВЛЕНИЯ
E4 ЗАЩИТА НИЗКОГО ДАВЛЕНИЯ
E5 БЛОКИРОВКА ДВИГАТЕЛЯ КОМПРЕССОРА/ПЕРЕГРУЗКА КОМПРЕССОРА
E6 ОШИБКА ЗАПУСКА КОМПРЕССОРА
E7 БЛОКИРОВКА ВЕНТИЛЯТОРНОГО ДВИГАТЕЛЯ ПРЯМОГО ТОКА НАРУЖНОГО БЛОКА
E8 СВЕРХТОК ВХОДНОГО ПЕРЕМЕННОГО ТОКА
E9 ОШИБКА EXV
EA ОШИБКА 4-X ХОДОВОГО КЛАПАНА
F3 ПЕРЕГРЕВ ВЫПУСКНОЙ ТРУБЫ
F6 ПЕРЕГРЕВ ТЕПЛООБМЕННИКА
HO СИСТЕМНАЯ ОШИБКА ДАТЧИКА КОМПРЕССОРА
H3 ОШИБКА РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
H6 ОШИБКА ДЕТЕКЦИИ ОБРАТНОЙ СВЯЗИ КОМПРЕССОРА
H7 ПЕРЕГРУЗКА ДВИГАТЕЛЯ ВЕНТИЛЯТОРА/ПЕРЕГРУЗКА ПО ТОКУ/ОШИБКА ДАТЧИКА
H8 ОШИБКА ДАТЧИКА ПЕРЕМЕННОГО ТОКА
H9 ТЕРМИСТОР НАРУЖНОГО ВОЗДУХА ЗАМКНУТ/ОТКРЫТ
J1 ОШИБКА ДАТЧИКА ДАВЛЕНИЯ
J3 ТЕРМИСТОР ВЫПУСКНОЙ ТРУБЫ КОМПРЕССОРА ЗАМКНУТ/ОТКРЫТ/НЕПРАВИЛЬНО УСТАНОВЛЕН
J5 ТЕРМОРЕЗИСТОР ВСАСЫВАЮЩЕЙ ТРУБЫ ЗАМКНУТ/РАЗОМКНУТ
J6 ТЕРМИСТОР ТЕПЛООБМЕННИКА НАРУЖНОГО БЛОКА ЗАМКНУТ/ОТКРЫТ
J7 ТЕРМОРЕЗИСТОР ПЕРЕОХЛАЖДЕНИЯ ЗАМКНУТ/РАЗОМКНУТ
J8 ТЕРМИСТОР ЖИДКОСТНОЙ ТРУБЫ ЗАМКНУТ/ОТКРЫТ
J9 ТЕРМИСТОР ГАЗОВОЙ ТРУБЫ ЗАМКНУТ/ОТКРЫТ
L1 ОШИБКА ПЛАТЫ ПРЕОБРАЗОВАТЕЛЯ НАРУЖНОГО БЛОКА
L3 ПЕРЕГРЕВ КОРОБКИ УПРАВЛЕНИЯ НАРУЖНОГО БЛОКА
L4 ПЕРЕГРЕВ РАДИАТОРА
L5 ОШИБКА IPM /ОШИБКА IGBT
L8 ПЕРЕГРУЗКА ПО ТОКУ ПРЕОБРАЗОВАТЕЛЯ КОМПРЕССОРА
L9 ПРЕДОТВРАЩЕНИЕ ПЕРЕГРУЗКИ ПО ТОКУ КОМПРЕССОРА
LC ОШИБКА СВЯЗИ (ПЛАТ УПРАВЛЕНИЯ НАРУЖНОГО БЛОКА И ПЛАТА ПРЕОБРАЗОВАТЕЛЯ)
P1 ОБРЫВ ФАЗЫ ИЛИ НЕСБАЛАНСИРОВАННОСТЬ НАПРЯЖЕНИЯ
P4 ТЕРМИСТОР РАДИАТОРА ЗАМКНУТ/ОТКРЫТ
PJ ОШИБКА УСТАНОВКИ ПРОИЗВОДИТЕЛЬНОСТИ
U0 НЕДОСТАТОЧНО ГАЗА
U2 НЕДОПУСТИМОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
U4 ОШИБКА КОММУНИКАЦИИ
U7 ОШИБКА КОММУНИКАЦИИ (ПЕЧАТНАЯ ПЛАТА И ПЕЧАТНАЯ ПЛАТА ИСМ НАРУЖНОГО УПРАВЛЕНИЯ)
UA ОШИБКА УСТАНОВКИ
UF НЕСООТВЕТСТВИЕ ТРУБОПРОВОДА И ПРОВОДКИ / НЕСООТВЕТСТВУЮЩАЯ ПРОВОДКА НЕДОСТАТОЧНО ГАЗА
UH АНТИФРИЗ (ДРУГИЕ ПОМЕЩЕНИЯ)

❗👉➨ Примечание
1. Короткий звуковой сигнал и два последовательных сигнала означают несоответствующие друг другу коды.
2. Для отмены отображения кода удерживайте кнопку ON TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (ОТМЕНА ТАЙМЕРА ВЫКЛЮЧЕНИЯ) в течение 5 секунд. Отображение кода отменяется автоматически, если не нажимать на кнопку в течение 1 минуты.
