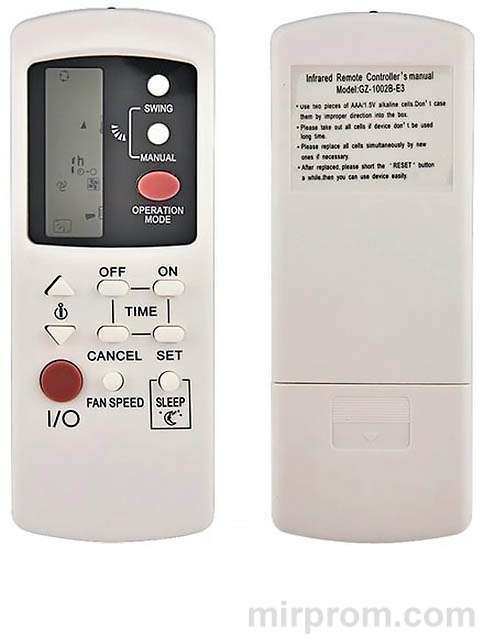

Пульт GZ-1002B-E3 для инверторных кондиционеров разработан специально для комфортного и оперативного управления сплит-системами бытового и офисного типа. Устройство поддерживает работу с оборудованием брендов GALANZ, AKVILON, DAEWOO, Delta, KITANO, TADIRAN, TACO, RIX, VR, MYSTERY, OSAKA, MAGNIT, AERONIK, BEKO. Перед началом использования уточните совместимость данной модели с вашим кондиционером согласно инструкции или сравните его с предыдущим пультом. Главное преимущество — не требует специальной настройки. Некоторые кнопки могут отличаться по названиям от тех, что были на оригинальном пульте, поставляемом в комплекте с кондиционером. Максимальная дальность стабильной связи составляет 8 метров.
Другие названия модели: GZ-1002B-E1, Galanz GZ-1002A-E3, Galanz GZ-1002B-E1, Galanz GZ-1002B-E3, DAEWOO GZ-1002B-E3 (GZ-1002A-E1), Shivaki GZ-1002B-E3-RI, GZ01-BEJ0-000, Magnit GZ01-BEJ0-000, GZ01-BEJO-000.
Совместимость с популярными моделями кондиционеров
Поддерживаемые бренды и серии
Пульт дистанционного управления GZ-1002B-E3 подходит для широкого спектра оборудования. Вот основные категории совместимости:
Кондиционеры Mystery
Mystery MSS-07R01 MSS-07R03
Mystery MSS-09R01 MSS-09R03
Mystery MSS-12R01 MSS-12R03
Кондиционеры Galanz серия KUDO (Фреон R410A)
GIOWI09RK3, GIOWI12RK3
GIOWI09RK16, GIOWI12RK16, GIOWI18RK16, GIOWI24RK16
Инверторные модели: GIWI09RK3/16, GIWI12RK3/16, GIWI18RK16, GIWI24RK16
Кондиционеры Galanz серия VIVA (Фреон R22)
GIOW07RV5, GIOW09RV5, GIOW12RV5, GIOW18RV8, GIOW24RV8
GIOW07RG24, GIOW09RG24, GIOW12RG24, GIOW18RG24, GIOW24RG2, GIOW30RG2, GIOW36RG2
Кондиционеры Galanz серия GALAXY (Фреон R22)
GIW24RG2, GIW30RG2, GIW36RG2
Полупромышленные кондиционеры Galanz (Фреон R410A)
Кассетные внутренние блоки: GC-18HRT/U, GC-24HRT/U, GC-36HRST/U, GC-48HRST/U
Напольно-потолочные: GU-12HRT/AU, GU-18HRT/AU, GU-24HRT/AU, GU-36HRST/AU, GU-48HRST/AU, GU-60HRST/AU
Канальные: GD-18HMRT/U, GD-24HMRT/U, GD-36HMRST/U, GD-48HMRST/U, GD-60HMRST/U, GD-36HTRS/U, GD-48HTRS/U, GD-60HTRS/U
Меры предосторожности при эксплуатации
Правила безопасного использования
✔️ Пульт дистанционного управления — это не игрушка. Не разрешайте детям играть с ним.
✔️ При использовании направляйте излучатель сигнала на внутренний блок кондиционера. Внутренний блок подтвердит получение сигнала коротким звуковым сигналом.
✔️ Сигналы принимаются на расстоянии до 8 метров по прямой линии под углом 45° слева и справа. Между пультом и блоком не должно быть препятствий.
✔️ Пульт должен находиться на расстоянии не менее 1 метра от телевизионной и радиоаппаратуры.
✔️ Не роняйте пульт, не подвергайте сильным ударам. Берегите от прямых солнечных лучей, источников тепла, попадания воды и высокой влажности.
✔️ Не используйте острые предметы для нажатия на кнопки. Не протирайте бензином, растворителем, салфетками с химической пропиткой.
✔️ Если пульт не работает должным образом: извлеките батарейки, подождите 30 секунд, вставьте обратно. Если не помогло — замените элементы питания.
⚠️ Извлекайте батарейки, если не используете пульт в течение длительного времени.
⚠️ Производитель оставляет за собой право вносить изменения в конструкцию без предварительного уведомления.
Расшифровка кнопок и функций управления
Описание элементов панели управления
Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут слегка отличаться от функциональных кнопок Вашего пульта (в зависимости от модели).
1. Рабочий дисплей
На нем отображаются текущий режим и параметры работы системы.
2. Режим работы
【AUTO】 — автоматический режим
【COOL】 — режим охлаждения
【DRY】 — режим осушения
【FAN】 — режим вентилирования
【HEAT】 — режим нагрева
3. Регулирование температуры
Однократное нажатие изменяет температуру на 1°С. Диапазон регулирования: 16-31°С.
4. ON/OFF
Включение / выключение блока.
5. FAN SPEED
Выбор скорости вентилятора внутреннего блока. Последовательное нажатие кнопки изменяет скорость в следующем порядке: малая → средняя → большая → автоматическая.
6. SLEEP
Используется на время сна. Нажатие кнопки включает или выключает эту функцию. Действует только для режимов Охлаждение, Осушение, Нагрев.
7. SWING
Режим изменяющегося направления воздушного потока. Нажатие кнопки включает или выключает эту функцию.
8. MANUAL
Ручное регулирование направления воздушного потока. Последовательное нажатие кнопки изменяет направление жалюзи на определенный угол.
9-12. Функции таймера
【ON ТАЙМЕР】 — включение функции отложенного старта.
【OFF ТАЙМЕР】 — включение функции отложенного выключения.
【SET】 — запоминает заданные значения.
【CANCEL】 — обнуляет заданные значения.
13. Перезагрузка ПДУ
Перезагрузите ПДУ путем соединения металлическим предметом двух точек, если он не реагирует на нажатие кнопок.
ПРИМЕЧАНИЯ:
— Режим НАГРЕВ возможен только в системах, обладающих данной функцией.
— Эффективное расстояние действия ПДУ — 6 метров по прямой линии при условии отсутствия помех.
— Если ПДУ долгое время не будет использоваться — выньте из него батарейки.
— На иллюстрации все функции одновременно изображены на дисплее лишь для наглядности. В некоторых моделях некоторые из показанных функций могут не отображаться.
— Не подвергайте батарейки механическим или температурным воздействиям.
Настройка таймера: включение и отмена
Функция автоматического включения/выключения по времени
А. Для задания автоматического выключения включенного кондиционера нажмите кнопку OFF пульта. На дисплее начнет мигать пиктограмма
→ ◯
Для задания автоматического включения выключенного кондиционера нажмите кнопку ON. На дисплее начнет мигать пиктограмма → I.
В. Каждое нажатие кнопки ON или OFF увеличивает время включения или выключения на 1 час (макс. величина — 12 часов). Эта информация отображается на дисплее.
С. Для подтверждения заданного значения нажмите кнопку SET. Пиктограмма перестанет мигать.
Отмена заданного автоматического включения/выключения
Для отмены предварительно заданного времени нажмите кнопку CANCEL. Пиктограмма исчезнет с ПДУ.
ПРИМЕЧАНИЯ:
— Если в электросети были перебои, время автоматического вкл/выкл не сохранилось и его нужно задать снова.
— После подтверждения кнопкой SET изменить время можно только путем отмены кнопкой CANCEL и повторного задания.
— Если после подтверждения кнопкой SET повторно нажать SET, отсчет времени начнется заново.
Режимы работы и изменение параметров
АВТОМАТИЧЕСКИЙ режим AUTO
В этом режиме кондиционер автоматически поддерживает комфортную температуру. После включения, в зависимости от температуры в помещении, начинает работу в одном из режимов:
| Комнатная температура (КТ) | Режим кондиционера |
| КТ ‹ 20°C | Нагрев (для кондиционеров без ф. нагрева — режим Осушения) |
| 20°C ‹ КТ ‹ 24°C | Вентилятор |
| КТ › 24°C | Охлаждение |
Режим ОХЛАЖДЕНИЯ ВОЗДУХА
Нажмите MANUAL SWING или SWING для изменения вертикального угла воздушного потока. Скорость воздушного потока изменяется кнопкой FAN SPEED. Изменение температуры производится кнопками регулирования в диапазоне от 16 до 31°C.
Режим ОСУШЕНИЕ ВОЗДУХА — DRY
Кондиционер автоматически устанавливает комнатную температуру. Величина температуры на дисплее не отображается. В этом режиме невозможно регулировать температуру и скорость воздушного потока.
Режим ВЕНТИЛЯТОР — FAN
В этом режиме наружный блок не работает. Режимы и направление воздушного потока можно менять кнопками MANUAL SWING и SWING. Скорость вентилятора изменяется кнопкой FAN SPEED.
Режим НАГРЕВ ВОЗДУХА — HEAT
Направление воздушного потока меняется кнопками MANUAL SWING и SWING. Скорость — кнопкой FAN SPEED. Изменение температуры производится в диапазоне от 16 до 31°C.
Режим СОН — SLEEP
При охлаждении и осушении:
1. Вентилятор функционирует на самой низкой скорости.
2. После 1 часа работы температура увеличивается на 1 градус. Еще через час — еще на 1 градус: в сумме +2 градуса и поддерживается на этом уровне.
При нагреве воздуха:
1. Вентилятор работает на самой низкой скорости.
2. После 1 часа работы температура уменьшается на 2 градуса. Еще через час — еще на 2 градуса: в сумме -4 градуса и поддерживается на этом уровне.
Установка и замена элементов питания
Пошаговая инструкция по замене батареек
→ Снимите крышку с батарейного отсека, сдвинув ее в направлении, указанном стрелкой.
→ Вставьте новые батарейки так, чтобы (+) и (-) были расположены верно.
→ Закройте батарейный отсек крышкой, сдвинув ее на прежнее место.
ПРИМЕЧАНИЕ:
• Замените батарейки, если ЖК-дисплей не светится или пульт не реагирует на команды.
• Используйте новые батарейки типа LRO3 AAA на 1.5 В (мизинчиковые).
• Не используйте аккумуляторные батарейки.
• Использованные батарейки утилизируйте согласно нормам страны использования.
• Если не используете пульт более месяца, извлеките батарейки.
Индикаторы ЖК-дисплея внутреннего блока
Расшифровка символов на экране
1. Индикатор режима СОН
2. Индикатор режима автоматического включения/выключения по таймеру
3. Индикатор режима ВЕНТИЛЯТОР
4.1. В обычном режиме показывает температуру в помещении
4.2. При изменении температуры в режиме ОХЛАЖДЕНИЕ или НАГРЕВ мигая показывает установленную температуру. Через 10 секунд возвращается к индикации температуры помещения.
4.3. При установке таймера показывает установленное время. Через 10 секунд возвращается к индикации температуры.
4.5. При сбое в работе системы отображает код неисправности.
5. Индикатор режима НАГРЕВ ВОЗДУХА
6. Индикатор режима ОСУШЕНИЕ ВОЗДУХА
7. Индикатор режима ОХЛАЖДЕНИЕ ВОЗДУХА
8. Приемник сигнала ПДУ
Коды неисправностей: расшифровка и решение
Таблица кодов ошибок и способов их устранения
| № | Код | Неисправность | Причина | Пути устранения |
| 1 | A0 | Отсутствует питание в сети | Перепутаны фазы либо одна из фаз отсутствует | Установите причину, исправьте проводку |
| 2 | C0 | Неисправность контура управления | Провод контура управления не подключен | Надежно подключите провода контура управления |
| 3 | C1 | Ошибка обмена данными между блоками | Форма сигнала передачи данных | Связаться с сервис-центром |
| 4 | E1 | Датчик температуры помещения неисправен | Датчик температуры помещения неисправен | Обесточьте систему, проверьте подключение, замените датчик |
| 5 | E2 | Неисправность датчика теплообменника внутреннего блока | Датчик неисправен | Обесточьте систему, проверьте подключение, замените датчик |
| 6 | E4 | Неисправность датчика теплообменника наружного блока | Датчик неисправен | Обесточьте систему, проверьте подключение, замените датчик |
| 7 | H1 | Неисправность внешнего блока | Неисправность внешнего блока | Установите причину по сигналам дисплея наружного блока |
| 8 | H2 | Защита по перегрузке — высокое давление компрессора | Высокая наружная температура; затрудненный воздухозабор; загрязнен фильтр | Выясните причину и устраните ее |
| 9 | H3 | Защита по перегрузке — низкое давление компрессора | Низкая наружная температура; утечка хладагента; падение давления на входе | Выясните причину и устраните ее |
| 10 | P1 | Защита от обледенения внутреннего блока | Обледенение теплообменника внутреннего блока | Подождать, авто-восстановление |
| 11 | P2 | Защита от перегрева внутреннего блока | Перегрев внутреннего блока | Подождать, авто-восстановление |
| 12 | P3 | Защита от перегрева наружного блока (охлаждение) | Сработала система защиты | Подождать, авто-восстановление |
| 13 | FF | Система не включилась | Сработала система защиты | Выключите и включите систему |
| 14 | P6 | Слишком холодный наружный воздух (обогрев) | Сработала система защиты | Подождать, авто-восстановление |
| 15 | P7 | Обледенение теплообменника наружного блока (обогрев) | Сработала система защиты | Подождать, авто-восстановление |
| 16 | PS | Индикатор работы обогревателя картера компрессора | Сработала система защиты компрессора | Подождать, авто-восстановление |
| 17 | CF | Индикатор грязного фильтра | Загрязнение фильтров | Обесточить систему и очистить фильтры |
Ошибки на проводном блоке управления
Если система дополнительно оборудована блоком управления, вмонтированным в стену, на его дисплее могут отображаться следующие ошибки:
| № | Неисправность | Световая индикация |
| 1 | Сбой напряжения питания | Последовательность 1-го мигания с задержкой в 3 с |
| 2 | Неисправность датчика теплообменника наружного блока | Последовательность 4-х миганий с задержкой в 3 с |
| 3 | Защита компрессора по перегрузке | Последовательность 5-ти миганий с задержкой в 3 с |
| 4 | Защита по высокому давлению | Последовательность 6-ти миганий с задержкой в 3 с |
| 5 | Защита по низкому давлению | Последовательность 7-ми миганий с задержкой в 3 с |
| 6 | Защита компрессора наружного блока | Последовательность 8-ми миганий с задержкой в 3 с |
Аварийный режим работы системы
Действия при отображении неисправности
Если блок управления показывает неисправность, на внутреннем блоке кондиционера имеется кнопка аварийного выключения. Нажатие этой кнопки переключает кондиционер следующим образом:
Режим AUTO → Режим COOL → СТОП
ПРИМЕЧАНИЕ:
Если блок управления включен, кнопка аварийного выключения не действует. Для работы с кнопкой необходимо демонтировать блок, затем выключить и включить кондиционер.
