Пульт дистанционного управления Haier YR-HD01 разработан для универсального управления кассетными сплит-системами бытового и полупромышленного назначения. Устройство совместимо с различными моделями кондиционеров воздуха бренда Haier, не требует специальной настройки и готов к работе сразу после установки элементов питания. Некоторые кнопки могут отличаться по маркировке от оригинального пульта, поставляемого в комплекте с вашим оборудованием — это стандартная практика для универсальных решений. Максимальная дальность стабильного приёма сигнала достигает 8 метров при условии прямой видимости.
Другие названия модели, встречающиеся в документации и на маркетплейсах: Haier YR-HD04, YR-HD01 / YL-HD04 / YR-HD06/HA-0361, 0150401205L, HA-0316, Haier 0010401715C (V98472DE8356D), Huayu K-HE1528, A0010401715AY, 0010401715C, V98472d8356D, KTHE001, 0010401715BW, V9014557, G85, 0010401715A/C/L/F/T, Chigo SH/XH-02Y.
Совместимость с моделями кассетных кондиционеров
Поддерживаемые серии оборудования Haier
Пульт дистанционного управления YR-HD01 подходит для широкого спектра кассетных сплит-систем. Вот основные совместимые модели:
Инверторная и неинверторная серии
Haier AB09CS1ERA (S)
Haier AB12CS1ERA (S)
Haier AB18CS1ERA (S)
Haier AB24ES1ERA (S)
Haier AB28ES1ERA (S)
Haier AB36ES1ERA (S)
Haier AB48ES1ERA (S)
Haier AB60CS1ERA (S)
Перед началом использования обязательно сверьте модель вашего кондиционера с приведённым списком или сравните пульт с оригинальным устройством. Это гарантирует корректную работу всех функций.
Правила эксплуатации и меры предосторожности
Что важно знать для безопасной работы
✔️ При использовании беспроводного пульта расстояние до кондиционера не должно превышать 7 метров для стабильного приёма сигнала.
✔️ Люминесцентные лампы или радиотелефоны в помещении могут создавать помехи — в этом случае приблизьте пульт к приёмнику внутреннего блока.
✔️ Замените батарейки, если символы на дисплее горят слишком ярко или, наоборот, тускло.
✔️ Если дисплей не реагирует на настройки: извлеките элементы питания на 2 секунды, установите обратно.
✔️ После замены батареек, если информация не отображается, нажмите кнопку RESET острым предметом.
✔️ Извлекайте элементы питания при длительном простое устройства.
⚠️ Не используйте вместе старые и новые батарейки, а также элементы разных типов.
⚠️ Не оставляйте элементы питания в пульте, если не планируете пользоваться им более 2 месяцев.
⚠️ Утилизируйте отработанные батарейки согласно местным экологическим нормам.

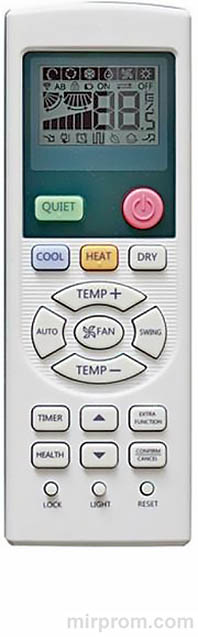

Полная расшифровка кнопок и индикаторов
Функциональная панель: назначение каждого элемента
Индикаторы на дисплее пульта:
1. Индикатор режимов работы:
2. Индикатор передачи сигнала.
3. Индикатор режима SWING.
4. Индикатор скорости вентилятора FAN:
5. Индикатор блокировки пульта (LOCK).
6. Индикатор функции таймера.
7. Индикатор заданной температуры TEMP.
8. Индикатор дополнительных функций.
Кнопки управления
9. 【QUIET】 — включение бесшумного режима работы.
10. 【HEAT】 — активация режима обогрева.
11. 【COOL】 — включение режима охлаждения.
12. 【AUTO】 — автоматический выбор режима в зависимости от температуры помещения.
13. 【FAN】 — выбор скорости вентилятора: низкая → средняя → высокая → автоматическая.
14. 【TIMER】 — установка времени включения/выключения по таймеру.
15. 【HEALTH】 — в данной модели не используется.
16. 【LOCK】 — блокировка кнопок пульта от случайных нажатий.
17. 【LIGHT】 — включение/выключение подсветки панели внутреннего блока.
18. 【POWER ON/OFF】 — основная кнопка питания устройства.
19. 【DRY】 — режим осушения воздуха.
20. 【TEMP▲/▼】 — регулирование целевой температуры с шагом 1°С.
21. 【SWING】 — изменение направления воздушного потока.
22. 【HOUR】 — настройка времени для таймера.
23. 【EXTRA FUNCTION】 — доступ к дополнительным функциям.
24. 【CANCEL/CONFIRM】 — подтверждение или отмена установок.
25. 【RESET】 — сброс настроек пульта при некорректной работе.
⚠️ Дизайн кнопок на вашем устройстве может незначительно отличаться от иллюстраций.
⚠️ Если модель кондиционера не поддерживает определённую функцию, нажатие соответствующей кнопки не даст эффекта.
⚠️ При расхождениях между инструкцией ПДУ и инструкцией кондиционера приоритет имеет последняя.
Режимы работы: выбор и настройка параметров
Основные режимы климатической системы
→ Для включения кондиционера нажмите кнопку ON/OFF — система запустится в последнем выбранном режиме.
АВТОМАТИЧЕСКИЙ режим — AUTO
Кондиционер самостоятельно выбирает оптимальный режим (охлаждение или обогрев) в зависимости от текущей температуры в помещении. При установке скорости вентилятора в положение AUTO система также автоматически регулирует обороты.
Режим ОХЛАЖДЕНИЕ — COOL
Активируется кнопкой 【COOL】. На дисплее моделей «только холод» индикаторы теплового режима отсутствуют. Температура регулируется кнопками TEMP в заданном диапазоне.
Режим ОСУШЕНИЕ — DRY
В этом режиме при низкой температуре в помещении система автоматически повышает заданное значение на +2°С и работает, варьируя скорость вентилятора от минимальной до установленной пользователем.
Режим ОБОГРЕВ — HEAT
Тёплый воздух начинает подаваться с небольшой задержкой — это предотвращает попадание холодного потока в помещение при старте системы.
Режим ВЕНТИЛЯТОР — FAN
Наружный блок не работает, осуществляется только циркуляция воздуха. Недоступны режимы COOL, HEAT, AUTO и настройка температуры. Режим SLEEP также не функционирует в этом режиме.
Регулирование температуры
Каждое нажатие 【TEMP▲】 увеличивает заданное значение на 1°С, 【TEMP▼】 — уменьшает на 1°С. Кондиционер автоматически поддерживает установленную температуру.
Настройка скорости вентилятора
Нажатие кнопки 【FAN】 циклически переключает скорости: низкая → средняя → высокая → автоматическая. В режиме AUTO система сама подбирает обороты в зависимости от разницы между заданной и фактической температурой.
Управление направлением воздушного потока
Регулировка горизонтальных жалюзи
Кнопка 【SWING】 позволяет изменять положение воздушной заслонки. При каждом нажатии горизонтальные жалюзи принимают одно из фиксированных положений:
Охлаждение/осушение
Обогрев
При включении кондиционера заслонка автоматически занимает оптимальное положение в зависимости от выбранного режима.
Комфортное распределение потока
→ Нажмите 【EXTRA FUNCTION】 до появления желаемого значка положения шторки.
→ Подтвердите выбор кнопкой 【CANCEL/CONFIRM】.
→ Для фиксации в промежуточном положении: дождитесь непрерывного движения заслонки и нажмите 【CANCEL/CONFIRM】 в нужный момент.
⚠️ Не перемещайте воздушные заслонки вручную — это может привести к некорректной работе механизма.
⚠️ При высокой влажности в режиме охлаждения на заслонках может образовываться конденсат — это нормально, не является дефектом.
💡 В режиме обогрева рекомендуется устанавливать нижнее положение заслонки.
💡 В режиме охлаждения или осушения — верхнее положение для лучшего распределения потока.
Таймер: программирование включения и выключения
Настройка отложенного старта и остановки
Функция таймера позволяет автоматически включать кондиционер утром или вечером, а также выключать его в заданное время для экономии энергии.
Выбор режима таймера
→ Нажмите кнопку 【TIMER】 — индикация будет циклически переключаться между режимами ON и OFF.
→ Выберите нужный режим: мигающий индикатор указывает на активную настройку.
Установка времени
→ Используйте кнопки ▲ / ▼ для настройки значения.
→ Каждое нажатие ▲ увеличивает время на 0,5 часа (до 12 часов) или на 1 час (свыше 12 часов).
→ Удержание кнопки ускоряет изменение значения.
→ Аналогично работает кнопка ▼ для уменьшения времени.
→ Допустимый диапазон настройки: от 0 до 24 часов.
Подтверждение и отмена установок
→ Для подтверждения нажмите 【CANCEL/CONFIRM】 — индикация перестанет мигать, на внутреннем блоке загорится индикатор TIMER.
→ Для отмены: нажимайте 【TIMER】, пока индикация ON/OFF не исчезнет с дисплея.
⚠️ После замены батареек или сбоя электропитания параметры таймера необходимо установить заново.
💡 Для комбинации «включить в заданное время → выключить через интервал» используйте функцию TIMER ON-OFF.
Дополнительные функции для комфорта
Расширенные возможности пульта YR-HD01
Режим повышенной производительности — TURBO
→ Нажмите 【EXTRA FUNCTION】 несколько раз до появления мигающего символа TURBO.
→ Подтвердите выбор кнопкой 【CANCEL/CONFIRM】.
✔️ Система работает на максимальной мощности для быстрого достижения заданной температуры.
Бесшумный режим — QUIET
→ Нажмите кнопку 【QUIET】 — на дисплее загорится соответствующий индикатор.
→ Кондиционер переходит в режим минимального уровня шума.
→ Для отключения нажмите 【QUIET】 повторно.
⚠️ При длительном использовании в этом режиме фактическая температура может незначительно отличаться от заданной.
Режим комфортного сна — SLEEP
→ Нажмите 【EXTRA FUNCTION】 до появления значка SLEEP (значок будет мигать).
→ Подтвердите вход в режим кнопкой 【CANCEL/CONFIRM】.
✔️ Система автоматически корректирует температуру и скорость вентилятора по специальному алгоритму для здорового сна.
Алгоритм работы в режиме охлаждения
→ Каждый час температура повышается на 1°С.
→ После увеличения на 2°С значение фиксируется.
→ Через 6 часов режим автоматически отключается.
Алгоритм работы в режиме обогрева
→ Каждый час температура снижается на 2°С.
→ После уменьшения на 4°С значение поддерживается 3 часа.
→ Затем температура повышается на 1°С.
→ Через 3 часа режим автоматически отключается.
⚠️ Режим SLEEP доступен в режимах AUTO, COOL, DRY и HEAT. В режиме вентиляции функция недоступна.
Замена элементов питания: пошаговая инструкция
Установка новых батареек
→ Сдвиньте крышку батарейного отсека вниз, слегка надавив большим пальцем.
→ Вставьте две батарейки типа AAA 1.5 V, соблюдая полярность (+/−), указанную внутри отсека.
→ Закройте крышку до характерного щелчка.
→ При необходимости нажмите кнопку 【RESET】 острым предметом для инициализации пульта.
💡 Практика показывает: использование качественных щелочных элементов питания продлевает срок службы пульта и обеспечивает стабильную работу на максимальной дальности. Есть смысл не экономить на батарейках, правда?
Рекомендации по эксплуатации:
• Радиус действия пульта — до 8 метров при прямой видимости.
• Приём управляющего сигнала сопровождается звуковым подтверждением от внутреннего блока.
• Шторы, мебель и прямые солнечные лучи могут ослаблять инфракрасный сигнал.
• Извлекайте элементы питания при простое устройства более 2 месяцев.
• Не подвергайте пульт механическим ударам, воздействию влаги и экстремальных температур.
