Беспроводной ИК-пульт дистанционного управления LERAN LR разработан специально для комфортного и удобного управления климатической системой LERAN LR-07 / LR-09 / LR-12 / LR-18 / LR-24. Он позволяет регулировать температуру, переключать режимы работы (охлаждение, обогрев, осушение, вентиляция), настраивать скорость вращения вентилятора и направлять воздушный поток. Пульт оснащён интуитивно понятной кнопочной панелью и чётким дисплеем, не требует дополнительных настроек после установки, обеспечивая свободу управления с любого удобного места в помещении. Надёжный и эргономичный корпус гарантирует долговременную эксплуатацию и удобство использования. Подходит также к некоторым сплит системами бытового и офисного типа GALANZ, AKVILON, DAEWOO, Delta, KITANO, TADIRAN, TACO, RIX, VR, MYSTERY, OSAKA, MAGNIT, AERONIK, BEKO. Не требует специальной настройки. Некоторые кнопки могут иметь отличные названия от тех, которые присутствуют на предыдущем пульте, поставляемом в комплекте с кондиционером.
Другие названия модели: GZ-1002B-E1, Galanz GZ-1002A-E3, Galanz GZ-1002B-E1, Galanz LERAN LR, DAEWOO LERAN LR (GZ-1002A-E1), Shivaki LERAN LR-RI, GZ-1002B-E3, GZ01-BEJ0-000, Magnit GZ01-BEJ0-000, GZ01-BEJO-000
Пульт ДУ сплит-системы LERAN LR. Инструкция по эксплуатации
Совместимость GZ-1002B-E3 кондиционера
Пульт дистанционного управления подходит для:
Кондиционеры LERAN серии LR
Модели:
LR 07 LR LR 01 P10
LR 09 L3 LR 09 P10
LR 12 L3 LR 12 P10
LR 18 L3
LR 24 LR
Меры предосторожности
❗👉➨ Извлекайте элементы питания (батарейки) из пульта дистанционного управления, если не используете его в течение длительного времени.
❗👉➨ Внимание! Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления пульта дистанционного управления.
.

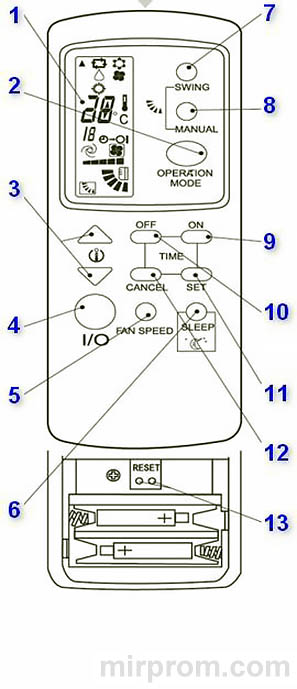

Описание кнопок пульта управления для LERAN LR
Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут слегка отличаться от функциональных кнопок Вашего пульта дистанционного управления (в зависимости от модели).
1. Рабочий дисплей
На нем отображаются текущий режим и параметры
2. Режим работы
[ AUTO ] - автоматический режим [ COOL ] - режим охлаждения
[ DRY ] - режим осушения
[ FAN ] - режим вентилирования
[ HEAT ] - режим нагрева
3. Регулирование температуры
Однократное нажатие изменяет температуру на 1°С. Диапазон регулирования температуры: 16-31°С.
4. ON/OFF
Включение / выключение блока
..
5. FAN SPEED
Выбор скорости вентилятора внутреннего блока.
Последовательное нажатие кнопки изменяет скорость вентилятора в следующем порядке:
Малая-средняя-большая-автоматическая.
6. SLEEP
Используется на время сна. Нажатие кнопки либо включает, либо выключает эту функцию. Действует только для режимов Охлаждение, Осушение, Нагрев.
7. SWING
Режим изменяющегося направления воздушного потока. Нажатие кнопки либо включает, либо выключает эту функцию.
8. MANUAL
Ручное регулирование направления воздушного потока.
Последовательное нажатие кнопки изменяет направление жалюзи на определенный угол:
9. ON ТАЙМЕР Вкл.
Эта кнопка используется для включения функции Таймера (ON).
10. OFF ТАЙМЕР Выкл.
Эта кнопка используется для включения функции Таймера (OFF).
11. SET УСТАНОВКА ТАЙМЕРА
Запоминает заданные значения.
12. CANCEL СНЯТЬ УСТАНОВКИ ТАЙМЕРА
Обнуляет заданные значения.
13. ПЕРЕЗАГРУЗКА ПДУ
Перезагрузите Ваш ПДУ путем соединения металлическим предметом этих 2-х точек если он никак не реагирует на нажатие кнопок.
❗👉➨ ПРИМЕЧАНИЯ:
- Режим НАГРЕВ возможен только в системах, обладающей данной функцией.
- Эффективное расстояние, на котором действует ПДУ — 6 метров по прямой линии при условии отсутствия помех.
- Если ПДУ долгое время не будет использоваться — выньте из него батарейки.
- На данной иллюстрации все функции одновременно изображены на дисплее лишь для наглядности. В некоторых моделях некоторые из показанных на дисплее функций может не отображаться.
- Не подвергайте батарейки никаким механическим или температурным воздействиям, обратное может повлечь выход ПДУ из строя.
РЕЖИМЫ РАБОТЫ
Функция автоматического включения/выключения по таймеру (заданному времени)
А. Для задания автоматического выключения включенного кондиционера по таймеру необходимо нажать кнопку OFF пульта беспроводного дистанционного управления. На дисплее начнет мигать пиктограмма
→ ◯
Для задания автоматического включения выключенного кондиционера нажмите кнопку ON ПДУ. На дисплее начнет мигать пиктограмма → I;
В. Каждое нажатие кнопки ON или OFF пульта дистанционного управления увеличивает время включения или, соответственно, выключения на 1 час (макс. Величина—12 часов). Эта информация будет отображаться на дисплее.
С. Для подтверждения заданного значения времени включения/выключения нажмите кнопку SET. Пиктограмма на ПДУ перестанет мигать.
Отмена заданного автоматического включения/выключения по таймеру
Для отмены предварительно заданного времени автоматического включения/выключения нажмите кнопку CANCEL ПДУ. Пиктограмма → ◯ или → I исчезнет с ПДУ.
❗👉➨ ПРИМЕЧАНИЯ
- Если в электросети были перебои с подачей электроэнергии время автоматического вкл/выкл. не сохранилось и его нужно задать снова.
- После того как время автоматического вкл/выкл установлено и подтверждено нажатием кнопки SET его изменить можно только путем отмены кнопкой CANCEL и повторного задания.
- Если после того как время автоматического вкл/выкл было задано и подтверждено кнопкой SET, повторное нажатие кнопки SET начнет отсчет времени заново.
Режимы работы—изменение параметров
АВТОМАТИЧЕСКИЙ режим AUTO
В этом режиме кондиционер будет автоматически поддерживать комфортную температуру в помещении. После включения кондиционер, в зависимости от температуры в помещении, начнет работу в одном из следующих режимов (см. таблицу):
| Комнатная температура (КT) | Режим кондиционера |
| КT ‹ 20°C | Нагрев (для кондиционеров без ф. нагрева - режим Осушения) |
| 20°C ‹ КT ‹ 24°C | Вентилятор КT› 24 °C Охлаждение |
Режим ОХЛАЖДЕНИЯ ВОЗДУХА
Нажмите кнопку MANUAL SWING или SWING для изменения вертикального угла воздушного потока или переход в режим качания.
Скорость воздушного потока изменяется нажатием кнопки FAN SPEED ПДУ.
Изменение температуры производится кнопками регулирования температуры ПДУ в диапазоне от 16 до 31°C.
Режим ОСУШЕНИЕ ВОЗДУХА — DRY
В этом режиме кондиционер автоматически устанавливает комнатную температуру. Величина температуры на дисплее не отображается. В этом режиме невозможно регулировать температуру и скорость воздушного потока.
Режим ВЕНТИЛЯТОР - FAN
В этом режиме наружный блок не работает.
Режимы и направление воздушного потока можно менять кнопками MANUAL SWING и SWING.
Скорость вентилятора можно изменить кнопкой FAN SPEED.
Режим НАГРЕВ ВОЗДУХА - HEAT
Направление воздушного потока можно менять кнопками MANUAL SWING и SWING.
Скорость воздушного потока меняется кнопкой FAN SPEED.
Изменение температуры производится кнопками регулирования температуры ПДУ в диапазоне от 16 до 31°C.
Режим СОН—SLEEP
Режим СОН при охлаждении и сушке воздуха работает следующим образом:
1. Вентилятор функционирует на самой низкой скорости.
2. После 1 часа работы поддерживаемая температура увеличивается на 1 градус. Еще через час температура кондиционирования поднимается еще на 1 градус: в сумме температура поднимается на 2 градуса и продолжает поддерживаться на таком уровне.
Режим СОН при нагреве воздуха
1. Вентилятор работает на самой низкой скорости.
2. После 1 часа работы поддерживаемая температура уменьшается на 2 градуса. Еще через час температура опускается еще на 2 градуса: в сумме температура опускается на 4 градуса и продолжает поддерживаться на таком уровне.
Установка / замена батареек
❗👉➨ Примечание
Жидко-кристаллический дисплей (ЖКД) внутреннего блока
1. Индикатор режима СОН 2. Индикатор режима автоматического включения/выключения по таймеру
3. Индикатор режима ВЕНТИЛЯТОР
4.1. В обычном режиме показывает температуру в помещении
4.2. В процессе изменения температуры в режиме ОХЛАЖДЕНИЕ или НАГРЕВ мигая показывает установленную температуру. Через 10 секунд возвращается в режим индикации температуры в помещении.
4.3. В процессе установки таймера показывает установленное время. Через 10 секунд возвращается в режим индикации температуры в помещении.
4.5. Если произошел сбой в работе системы, ЖКД отображает код неисправности
5. Индикатор режима НАГРЕВ ВОЗДУХА
6. Индикатор режима ОСУШЕНИЕ ВОЗДУХА
7. Индикатор режима ОХЛАЖДЕНИЕ ВОЗДУХА
8. Приемник сигнала ПДУ
Код неисправности (отображается на ЖК дисплее)
| № | Код | Неисправность | Причина | Пояснения и пути устранения |
| 1 | A0 | Отсутствует питание в сети | Перепутаны фазы либо одна из фаз отсутствует. | Установите причину, исправьте проводку. |
| 2 | C0 | Неисправность контура управления | Провод контура управления не подключен | Надежно подключите провода контура управления. |
| 3 | C1 | Ошибка обмена данными между внутренним и наружным блоками | Форма сигнала передачи данных | Связаться с ближайшим сервис-центром. |
| 4 | E1 | Датчик температуры помещения неисправен | Датчик температуры помещения неисправен | Обесточьте систему, проверьте надежность подключения Датчика, замените неисправный датчик. |
| 5 | E2 | Неисправность температурного датчика теплообменника внутреннего блока. | Датчик неисправен. | Обесточьте систему, проверьте надежность подключения датчика, замените неисправный датчик. |
| 6 | E4 | Неисправность температурного датчика теплообменника наружного блока | Датчик неисправен. | Обесточьте систему, проверьте надежность подключения датчика, замените неисправный датчик. |
| 7 | H1 | Неисправность внешнего блока | Неисправность внешнего блока | Установите причину неисправности по сигналам дисплея наружного блока. |
| 8 | H2 | Сигнал срабатывания защиты по перегрузке — высокое давление компрессора | Слишком высокая наружная температура; блокировка (затрудненный) воздухозабора; воздушный фильтр загрязнлся. | Выясните причину и устраните ее. |
| 9 | H3 | Сигнал срабатывания защиты по перегрузке—низкое давление компрессора | Слишком низкая наружная температура; большая утечка хладагента; падение давления на входе в компрессор. | Выясните причину и устраните ее. |
| 10 | P1 | Сработала система защиты от обледенения внутр. блока | Обледенение теплообменника внутреннего блока | Подождать, авто восстановление |
| 11 | P2 | Сработала система защиты от перегрева внутр. блока | Перегрев внутр. блока | Подождать, авто восстановление |
| 12 | P3 | В режиме охлаждения сработала система защиты от перегрева нар. блока | Сработала система защиты | Подождать, авто восстановление |
| 13 | FF | Система не включилась | Сработала система защиты | Выключите и включите систему. |
| 14 | P6 | Слишком холодный наружный воздух в режиме обогрева | Сработала система защиты | Подождать, авто восстановление |
| 15 | P7 | Обледенение теплообменника наружного блока в режиме обогрева | Сработала система защиты | Подождать, авто восстановление |
| 16 | PS | Индикатор работы обогревателя картера компрессора | Сработала система защиты компрессора | Подождать, авто восстановление |
| 17 | CF | Индикатор грязного фильтра | Загрязнение фильтров. | Обесточить систему и очистить фильтры. |
......
Примечание
Если система (дополнительно) оборудована блоком управления, вмонтированным в стену (проводным) то такой блок может принимать сигналы беспроводного ПДУ на дисплее такого блока могут отображаться следующие ошибки:
| № | Неисправность | Световая индикация |
| 1 | Сбой напряжения питания | Последовательность 1-го мигания с задержкой в 3 с |
| 2 | Неисправность температурного датчика теплообменника наружного блока | Последовательность 4-х миганий с задержкой в 3 с |
| 3 | Сработала защита компрессора по перегрузке | Последовательность 5-ти миганий с задержкой в 3 с. |
| 4 | Защита компрессора по перегрузке по высокому давлению | Последовательность 6-ти миганий с задержкой в 3 с. |
| 5 | Защита компрессора по перегрузке по низкому давлению | Последовательность 7-ми миганий с задержкой в 3 с. |
| 6 | Сработала защита компрессора наружного блока | Последовательность 8-ми миганий с задержкой в 3 с. |
АВАРИЙНЫЙ РЕЖИМ
Если блок управления показывает неисправность, на внутреннем блоке кондиционера имеется кнопка аварийного выключения. Нажатие этой кнопки переключает кондиционер сл. образом:
Режим АВТО → Режим ОХЛАЖДЕНИЕ → СТОП
❗👉➨ Примечание
Если блок управления включен, кнопка аварийного выключения не действует. Для работы с кнопкой необходимо демонтировать блок, затем выключить и включить кондиционер.
