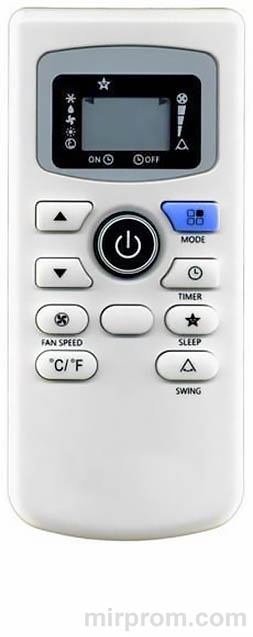

Пульт мобильного кондиционера Ballu 810900471BG Инструкция

Пульт дистанционного управления для кондиционера 810900471BG необходим для комфортного и удобного использования устройства. Он позволяет: Включать и выключать кондиционер без необходимости подходить к устройству. Регулировать температуру в помещении, устанавливая желаемое значение. Выбирать режимы работы кондиционера, такие как охлаждение, обогрев, вентиляция или осушение. Настраивать скорость вентилятора для более эффективного распределения воздуха. Программировать таймеры для автоматического включения или выключения кондиционера в определенное время. Контролировать направление воздушного потока, изменяя положение жалюзи. Отслеживать текущие настройки и параметры работы кондиционера на дисплее пульта. Пульт дистанционного управления делает использование кондиционера более удобным и позволяет точно настроить параметры работы устройства в зависимости от потребностей пользователя.
Другие названия модели: BPAC 18/20 CE_20Y, Ballu 810900471BGE, GYKQ-34, GYKQ-47, KT-TL1, KFR-23GW, Osaka GYKQ-34, TCL Q34, Rapid 1090051057, Electrolux 810900471BH, Electrolux 810900317E, QuattroClima QA-RNA, QuattroClima QA-RN,

Пульт ДУ сплит-системы Ballu 810900471BG. Инструкция по эксплуатации

Функции пульта ДУ

1. Возможный выбор режимов: ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ВЕНТИЛЯЦИЯ и АВТОМАТИЧЕСКИЙ
2. Дополительные режимы и функции: TIMER (таймер на включение/отключение кондиционера), FAN (выбор скорости воздушного потока), CLOCK (установка часов), SWING (покачивание жалюзи), SLEEP (ночной режим работы)
3. Задание температуры воздуха в помещении в диапазоне от 16°С до 31°С
4. Отображение режимов работы на жидкокристаллическом дисплее.

Технические характеристики пульта ДУ

Модель: Для моделей кондиционеров с электронным управлением
Номинальное напряжение: 3,0 В
Минимальное рабочее напряжение: 2,0 В
Максимальное расстояние до приемника сигналов 8 м (при напряжении 3В до 11 м)

.

Совместимость GYKQ 34e Пульт ДУ кондиционера

Пульт дистанционного управления подходит для:

Мобильные кондиционеры Ballu SMART PRO (2020)

Ballu BPAC-16 CE_20Y
Ballu BPAC-18 CE_20Y
Ballu BPAC-20 CE_20Y

Мобильные кондиционеры Ballu SMART ELECTRONIC (2017)

Ballu BPAC-07 CE_17Y
Ballu BPAC-09 CE_17Y
Ballu BPAC-12 CE_17Y

Мобильные кондиционеры Ballu SMART DESIGN (2022)

Ballu BPAC-07 CD
Ballu BPAC-09 CD
Ballu BPAC-12 CD

Важные замечания

Информация, технические характеристики и параметры могут быть изменены без предварительного уведомления в результате технических модификаций или усовершенствований. Точные технические характеристики указаны на заводской табличке.

При использовании пульта дистанционного управления направляйте его излучатель сигнала на внутренний блок кондиционера при нажатии на кнопки. Внутренний блок подтверждает получение сигнала коротким звуковым сигналом.

Сигналы могут быть получены на расстоянии до 8 метров по прямой линии от внутреннего блока под углом 45° слева и справа от него. Между пультом и блоком не должно быть предметов, мешающих прохождению сигнала.

Пульт управления должен находиться на расстоянии не менее 1 метра от телевизионной и радиоаппаратуры.

Не роняйте пульт дистанционного управления и не подвергайте его сильным ударам. Не подвергайте его воздействию прямых солнечных лучей, не оставляйте рядом с источниками тепла, следите за тем, чтобы пульт не попал в воду, и не оставляйте его в местах с высокой влажностью.

Не используйте острые предметы для нажатия на кнопки, так как это может повредить пульт дистанционного управления. Запрещается протирать пульт бензином, растворителем, салфетками с химической пропиткой и т.п.

Если пульт дистанционного управления не работает должным образом, извлеките элементы питания (батарейки) и, подождав 30 секунд, вставьте их обратно. Если работоспособность не восстановилась, замените элементы питания.

❗👉➨ Извлекайте элементы питания (батарейки) из пульта дистанционного управления, если не пользуетесь им в течение длительного времени.

❗👉➨ Внимание! Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления пульта дистанционного управления.

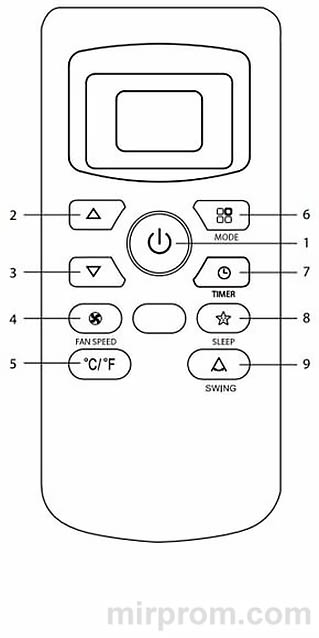

Обозначения элементов пульта дистанционного управления и их функции

Представленное изображение показывает стандартный пульт дистанционного управления с отображением всех функциональных кнопок. Эти кнопки могут немного отличаться от кнопок на вашем пульте (в зависимости от модели).

1 КНОПКА ON/OFF

Кнопка включения/выключения. Данная кнопка включает и отключает прибор. При нажатии кнопки , прибор будет запущен, если подано питание или остановлен, если работал.

2 TEMP/TIME ▲

Эта кнопка служит для увеличения значения заданной температуры или для увеличения заданного времени включения/отключения кондиционера по таймеру.

Нажмите кнопку ▲ для увеличения уставки температуры в помещении или для изменения значения таймера по часовой стрелке. Непрерывное нажатие и удержание кнопки более 2 секунд соответственно будет быстро увеличивать температуру до того момента, пока кнопка не будет отжата.

❗👉➨ • В режиме FEEL функция регулировкики температуры отсутствует.

Диапазон настроек температуры: 16°С (60°F)~32°C(90°F).

3 TEMP/TIME ▼

Эта кнопка служит для уменьшения значения заданной температуры или для уменьшения заданного времени включения/отключения кондиционера по таймеру.

Нажатие на кнопку ▼ приведет к уменьшению уставки температуры или изменению значения таймера против часовой стрелки.

4 КНОПКА FAN SPEED

Нажимая эту кнопку, выберите скорость вращения вентилятора в следующей последовательности:

НИЗКАЯ, СРЕДНЯЯ, ВЫСОКАЯ.

5. Кнопка °С/°F

Нажмите эту кнопку для выбора единиц измерения температуры - по Цельсию или по Фаренгейту.

6. Кнопка MODE

Нажимая эту кнопку, выберите режим работы кондиционера в следующей последовательности:

ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ВЕНТИЛЯЦИЯ, SMART.

7. Кнопка TIMER

Эта кнопка служит для включения режима настройки таймера: ON - режим задания времени включения кондиционера; OFF - режим задания времени отключения кондиционера.

8. Кнопка SLEEP

Кнопка используется для задания или отмены ночного режима работы

9. Кнопка SWING

Нажмите эту кнопку для включения покачивания вертикальных жалюзи.

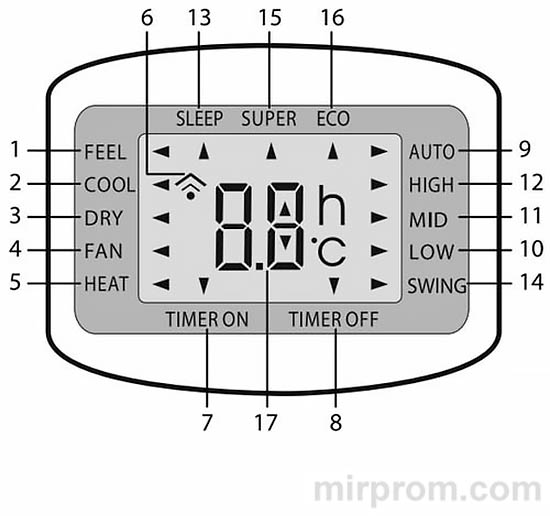

Индикация на дисплее пульта ДУ

1 FEEL (выбор АВТОМАТИЧЕСКОГО РЕЖИМА работы) 2 COOL (Охлаждение)
3 DRY (Осушение)
4 FAN (Вентилятор)
5 HЕAT (Нагрев)
6 Индикатор передачи сигнала
7 Индикатор включения таймера
8 Индикатор выключения таймера
9 Автоматический режим работы вентилятора
10 Низкая скорость вентилятора
11 Средняя скорость вентилятора
12 Высокая скорость вентилятора
13 Ночной режим
14 Индикатор качания жалюзи
15 Турборежим
16 Экономичный режим
17 Индикация часов и таймера

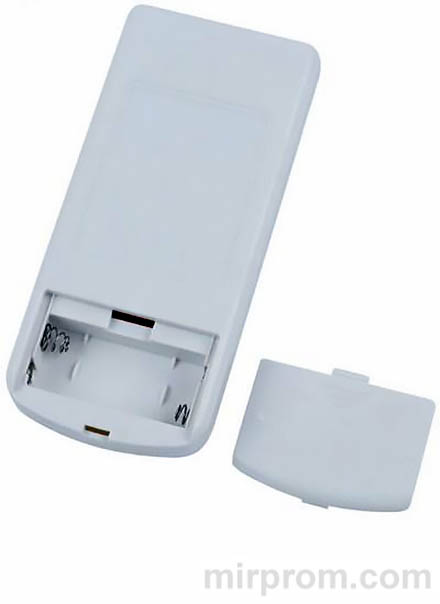

Установка / замена батареек

Снимите крышку с батарейного отсека, сдвинув ее в направлении, указанном стрелкой.

Вставьте новые батарейки так, чтобы (+) и (-) батарейки были расположены верно.

Закройте батарейный отсек крышкой, сдвинув ее на прежнее место.

❗👉➨ Примечание

Замените батарейки, если ЖК дисплей пульта ДУ не светится или когда пульт ДУ не может быть использован для изменения настроек кондиционера.

Используйте новые батарейки типа LRO 3 AAA на 1.5 В. (мизинчиковые).

Не используйте аккумуляторные батарейки.

Использованные батарейки должны утилизироваться с нормами страны использования. • Если вы не используете пульт ДУ более месяца, извлеките батарейки.

РЕЖИМ ОХЛАЖДЕНИЕ, ВЕНТИЛЯЦИЯ (COOL, FAN)

1. Включите кондиционер, нажав кнопку ON/OFF . На панели индикации внутреннего блока появится индикатор РАБОЧЕГО состояния.

2. Нажимая кнопку MODE, выберите режим ОХЛАЖДЕНИЯ (COOL).

3. Нажимая кнопки ▲ и ▼, в режиме ОХЛАЖДЕНИЯ задайте желаемую температуру воздуха в помещении в диапазоне от 18°С до 32°С.

4. Нажимая кнопку FAN в режиме ОХЛАЖДЕНИЯ, выберите скорость вращения вентилятора: НИЗКАЯ, СРЕДНЯЯ, ВЫСОКАЯ,
кондиционер начнет работать в соответствии с выбранной настройкой.

5. Нажимая кнопку MODE выберите режим ВЕНТИЛЯЦИИ (FAN). В этом режиме температуру воздуха задать невозможно.

6. Нажимая кнопку FAN SPEED в режиме ВЕНТИЛЯЦИИ, выберите скорость вращения вентилятора:
НИЗКАЯ, СРЕДНЯЯ или ВЫСОКАЯ.

7. Для отключения кондиционера снова нажмите шкнопку ON/OFF.

❗👉➨ Примечание
В режиме ОХЛАЖДЕНИЕ шланг для отвода теплого воздуха должен быть подсоединен к прибору.

АВТОМАТИЧЕСКИЙ РЕЖИМ (SMART)

В режиме SMART прибор автоматически выбирает режим работы - если температура воздуха в помещении менее 23°С, прибор будет работать в режиме вентиляции, не охлаждая. Если температура выше 23°С - автоматически включится режим охлаждения.

Нажимайте кнопку выбора режима, пока не загорится индикатор режима SMART.

Вы также можете выбрать необходимую скорость вентилятора в режиме SMART.

РЕЖИМ ОСУШЕНИЯ (DRY)

1. В режиме ОСУШЕНИЯ к прибору нужно подсоединить дренажный шланг для отвода конденсата в специальную емкость/дренажное отверстие.

2. Сначала отключите прибор от электропитания, снимите заглушку со среднего дренажного отверстия и подсоедините дренажный шланг, обеспечив специальную емкость для сбора конденсата либо дренажное отверстие.

3. Включите кондиционер, нажав кнопку ON/OFF. На панели индикации внутреннего блока появится индикатор РАБОЧЕГО СОСТОЯНИЯ.

4. Нажимая кнопку MODE, выберите режим ОСУШЕНИЕ (DRY). Кондиционер начинает работу в данном режиме.

5. Для отключения кондиционера снова нажмите кнопку ON/OFF.

❗👉➨ Примечание
В режиме ОСУШЕНИЯ шланг для отвода теплого воздуха должен быть подсоединен к прибору.

РЕЖИМ РАБОТЫ ПО ТАЙМЕРУ

Перед выходом из дома можно настроить кондиционер на режим работы по ТАЙМЕРУ. С помощью этой функции кондиционер обеспечит комфортную температуру воздуха в помещении к вашему возвращению.

Порядок настройки таймера:

1. Программирование отложенного старта:

- Включите кондиционер и выберите режим, в котором прибор должен будет начать работу через определенное время. Например выберите режим ОХЛАЖДЕНИЕ, установите температуру 24 °С и среднюю скорость вентилятора.

- Затем выключите прибор кнопкой ON/OFF

- Далее нажмите дважды кнопку TIMER

- на дисплее появится диапазон времени, которое вы можете выбрать для отложенного старта прибора.

- Кнопками увеличения / уменьшения выберите нужный диапазон времени.

- Повторно нажмите кнопку TIMER - режим отложенного старта будет активирован. На дисплее отобразится символ "" h"" и количество часов до включения.

- Чтобы деактивировать режим - повторно нажмите кнопку TIMER, либо отключите кондиционер.

2. Программирование отложенного отключения:

- Во время работы кондиционера нажмите кнопку ТIMER - на дисплее появится диапазон времени, которое вы можете выбрать для отложенного выключения прибора.

- Кнопками увеличения/ уменьшения выберите нужный диапазон времени.

- Повторно нажмите кнопку TIMER - режим отложенного выключения будет активирован. На дисплее отобразится количество часов до выключения.

- Чтобы деактивировать режим - повторно нажмите кнопку ТАЙМЕР, либо отключите кондиционер.

❗👉➨ Примечание
После настройки таймера убедитесь, что индикатор режима работы по таймеру на панели индикации внутреннего блока светится.

НОЧНОЙ РЕЖИМ РАБОТЫ (SLEEP)

При нажатии на пульте ДУ кнопки SLEEP включается ночной режим.

При работе в режиме ОХЛАЖДЕНИЕ, кондиционер автоматически каждый час увеличивает (при охлаждении) и уменьшает (при обогреве) заданную температуру воздуха на 1 °С. Через 2 часа заданная температура принимает постоянное значение и через 6 часов прибор автоматически выключается.

Во время работы в режиме SLEEP прибор всегда работает на минимальной скорости вентилятора, а дисплей гаснет.

Чтобы отключить ночной режим, повторно нажмите кнопку SLEEP.

❗👉➨ Примечание
В режимах ОСУШЕНИЕ и ВЕТИЛЯЦИЯ ночной режим не активен.

❗👉➨ Внимание!
1. Если между пультом и приемником инфракрасных сигналов на внутреннем блоке находятся посторонние предметы, то кондиционер не будет принимать сигналы пульта ДУ.
2. Не допускайте попадания на пульт жидкости.
3. Не оставляйте пульт в зоне воздействия высокой температуры и прямых солнечных лучей.
4. Попадание прямых солнечных лучей на приемник сигналов ДУ может вызвать нарушения в работе кондиционера.
5. Не оставляйте пульт в зоне воздействия электромагнитного излучения, генерируемого другими домашними приборами.
