Одноканальное радиоуправление NERO Radio 8113 IP65 — универсальное решение для автоматизации роллет, гаражных ворот, шлагбаумов, жалюзи и осветительных приборов. Устройство с защищённым корпусом (стандарт IP65) поддерживает до 1000 кодов пультов, работает в четырёх гибких режимах и совместимо с пультами серии Radio. В руководстве подробно описаны подключение, программирование и безопасная эксплуатация модели NERO Radio 8113 IP65, которые помогут быстро настроить автоматику и избежать ошибок при монтаже.
Назначение и устройство
Устройство предназначено для дистанционного управления электроприводами с током потребления до 3 А. Блок совместим с пультами серии Radio и поддерживает работу в широком температурном диапазоне от –30 до +50 °C.

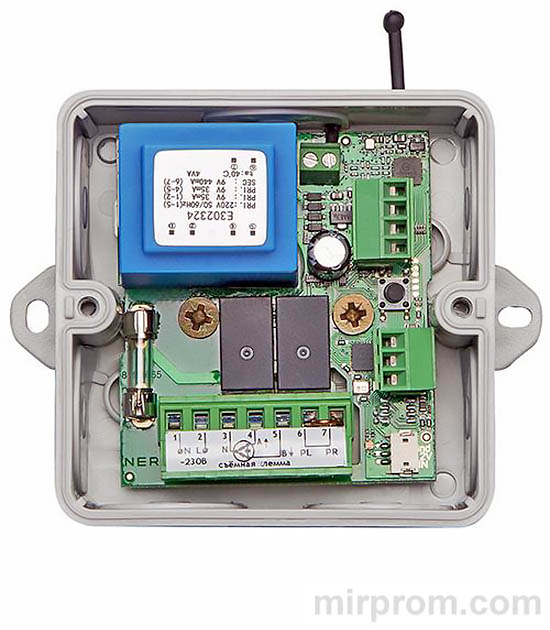

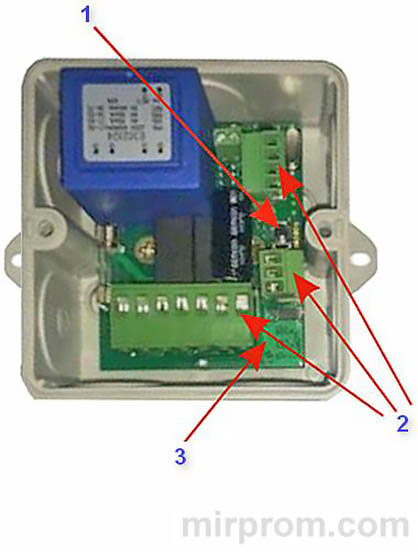

Органы управления и индикация
- • Кнопка «Программирование» — вход в режимы настройки
- • Съёмные клеммы — для подключения питания и нагрузки
- • Световой индикатор — отображение статуса и режимов работы
Технические характеристики
Технические параметры определяют совместимость, надёжность и условия эксплуатации устройства NERO Radio 8113 IP65.
| Параметр | Значение |
|---|---|
| Напряжение питания | 187–253 В~, 50 Гц |
| Потребляемый ток | ≤ 20 мА |
| Коммутируемый ток (макс.) | 3 А |
| Количество каналов | 1 |
| Рабочая частота | 434,05–434,79 МГц |
| Ёмкость памяти пультов | до 1000 кодов |
| Сечение проводов | 0,75 мм² |
| Степень защиты | IP65 |
| Класс электробезопасности | II (без заземления) |
| Рабочая температура | –30…+50 °C |
| Габариты | 80 × 80 × 50 мм |
Режимы работы устройства
Блок управления поддерживает четыре рабочих режима и режим программирования, что позволяет гибко адаптировать устройство под разные типы нагрузки.
- ★ Режим короткой команды (1,5 с) — для автоматики ворот и шлагбаумов
- ★ Роллетный режим (1–180 с, заводская настройка 120 с) — для роллет, штор, маркиз
- ★ Жалюзийный режим (0,2 с при коротком нажатии, до 180 с при удержании) — для жалюзи 230 В
- ★ Режим непрерывной команды — для освещения и другой нагрузки без ограничения по времени
Дежурный режим — состояние ожидания команды. Устройство автоматически переходит в него при отсутствии активности.
Схемы подключения
Правильное подключение обеспечивает безопасную и стабильную работу автоматики. Все работы выполняйте при отключённом питании.

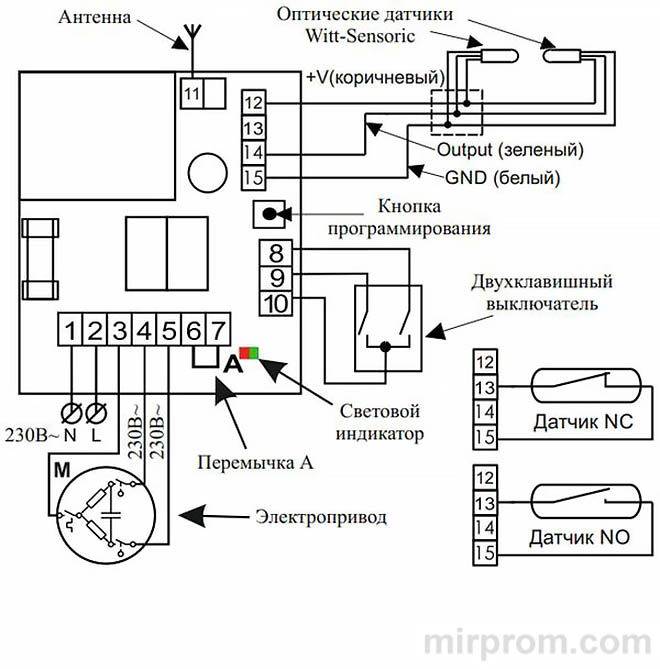

Назначение контактных клемм
- → «Нейтраль» сети 230 В~
- → «Фаза» сети 230 В~
- → «Нейтраль» привода
- → Направление «ВВЕРХ» привода
- → Направление «ВНИЗ» привода
- → Перемычка А (подключение «фазы» к реле)
- → Перемычка А (продолжение)
- → «ВВЕРХ» выключателя
- → «ВНИЗ» выключателя
- → «Общий» для выключателя
- → Антенна
- → Питание датчика +12 В (коричневый)
- → Датчик безопасности NO/NC
- → Сигнал датчика (зелёный)
- → «Общий» датчика (белый)
⚠️ На клеммы 8–15 запрещено подавать напряжение 230 В~ или любое другое внешнее напряжение.

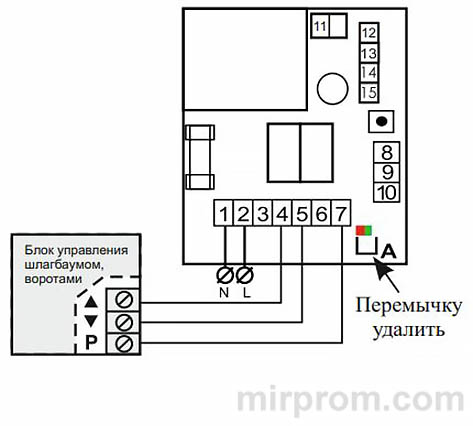

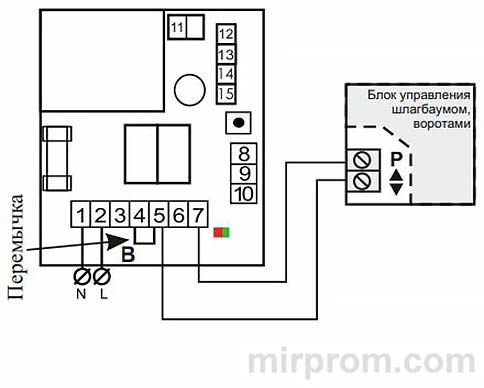

Варианты подключения нагрузки
В зависимости от типа управляемого устройства используйте одну из трёх базовых схем.

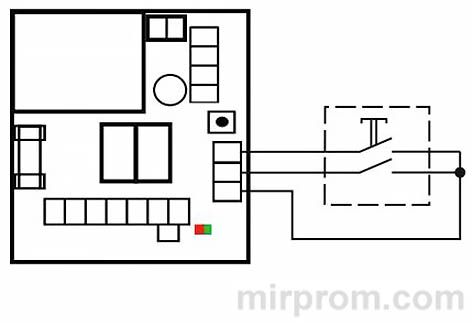

✅ Используйте выключатели без фиксации нажатого положения для корректной работы логики управления.
Программирование пультов ДУ
Блок управления может хранить до 1000 кодов пультов серии Radio. Процесс записи и удаления кодов выполняется через кнопку «Программирование».

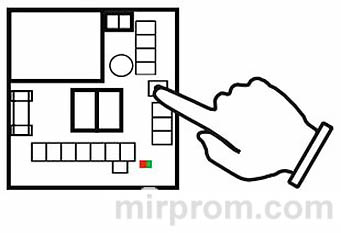

Вход в режим программирования
- → Нажмите и удерживайте кнопку «Программирование» более 4 секунд
- → Индикатор начнёт мигать красным — устройство в режиме программирования пультов
⚠️ Если в течение 32 секунд не выполнять действия, устройство автоматически вернётся в дежурный режим.
Запись и удаление кодов пультов
Процедура записи зависит от типа пульта: со статическим или динамическим кодом.

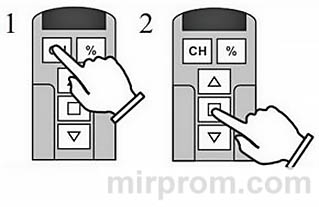

✔️ Radio 8101-1 (статический код): в режиме программирования коротко нажмите записываемую кнопку пульта.✔️ Radio 8101-2М, -4М (динамический код): удерживайте записываемую кнопку и коротко нажмите любую другую.✔️ Radio 8101-5: выберите канал кнопкой CH, затем коротко нажмите «Стоп» для записи.✔️ Radio 8152-50: коротко нажмите кнопку «Программирование» на пульте.✅ Индикация успешной записи: индикатор мигает зелёным (коротко–длинно–коротко). Если пульт уже записан — короткая зелёная вспышка. Если память переполнена — три жёлтых вспышки.➤ Для удаления кода: в режиме программирования удерживайте удаляемую кнопку более 1 секунды (для статических пультов) или используйте комбинацию кнопок (для динамических).➤ Выход из режима: коротко нажмите кнопку «Программирование».
Настройка режимов и длительности команды
Программирование длительности команды позволяет точно настроить время подачи напряжения на привод, что особенно важно для роллет и жалюзи.
Выбор рабочего режима
- → Войдите в режим программирования пультов (удерживать кнопку >4 с)
- → Нажмите кнопку «Программирование» ещё раз (>1 с) — вход в режим настройки режимов работы
- → Каждое нажатие (>1 с) переключает режим по кругу
- • 1 зелёная вспышка — короткая команда
- • 2 зелёные вспышки — роллетный режим
- • 3 зелёные вспышки — жалюзийный режим
- • 4 зелёные вспышки — непрерывная команда
Установка длительности команды
- → Коротко нажмите клавишу «Вверх» выключателя — начнётся отсчёт времени
- → Когда полотно роллеты остановится концевыми выключателями, нажмите клавишу «Вниз» для сохранения времени
✅ Индикатор: во время движения — периодические двойные выключения зелёного светодиода| после сохранения — возврат к индикации активного режима.➤ Сброс к заводским настройкам (роллетный режим, 120 с): удерживайте кнопку «Программирование» более 4 секунд до оранжевой вспышки.➤ Выход из режима: дважды коротко нажмите кнопку «Программирование».

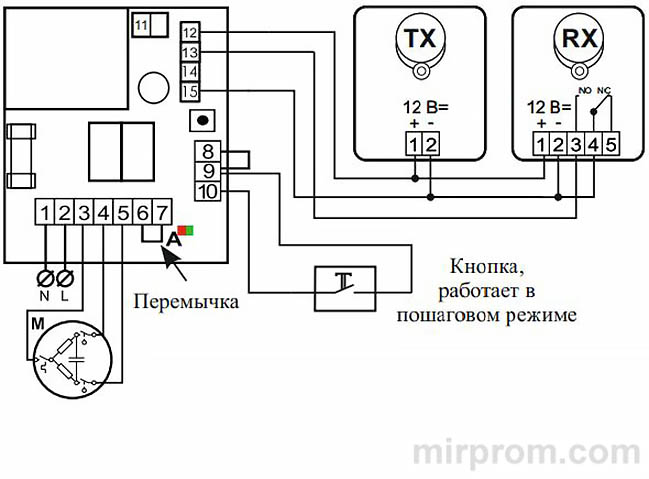

Настройка датчика безопасности
Устройство совместимо с датчиками безопасности (герконы, фотоэлементы с контактами NO/NC). Режим реакции на срабатывание датчика настраивается индивидуально.
- ⚠️ 1 красная вспышка: контакт NO, при замыкании — команда «СТОП»
- ⚠️ 2 красные вспышки: контакт NO, при замыкании — «СТОП» + «ВВЕРХ»
- ⚠️ 3 красные вспышки: контакт NC, при размыкании — «СТОП»
- ⚠️ 4 красные вспышки: контакт NC, при размыкании — «СТОП» + «ВВЕРХ»
✅ Заводская настройка: контакт NO, реакция «СТОП».⚠️ При срабатывании датчика индикатор мигает красным, управление блокируется до устранения препятствия.➤ Вход в режим настройки датчика: программирование пультов (>4 с) → режимы работы (>1 с) → короткое нажатие «Программирование».➤ Сброс к заводским настройкам: удерживать кнопку «Программирование» >4 с до однократной красной вспышки.➤ Выход: короткое нажатие кнопки «Программирование».
Дистанционный режим программирования
Функция позволяет войти в режим программирования с уже записанного пульта (только для пультов с динамическим кодом). Активна в первые 10 минут после подачи питания.
➤ Для входа (Radio 8101-2М, -4М): удерживайте записанную кнопку и любую другую >4 с, отпустите, затем в течение 5 с повторите комбинацию коротко дважды.➤ Подтверждение входа: роллета совершит кратковременное движение ВНИЗ–ВВЕРХ, через 5 с — повторное движение.➤ Удаление всех кодов (кроме текущего пульта): повторите комбинацию удержания двух кнопок >4 с.➤ Выход из ДРП: записанная кнопка + короткое нажатие любой другой.✅ Программирование новых пультов в ДРП выполняется аналогично обычному режиму (раздел «Программирование пультов ДУ»).
Использование и обслуживание
Устройство радиоуправления NERO Radio 8113 IP65 поддерживает три типа команд в зависимости от типа пульта.
✔️ Radio 8101-5: команды «ВВЕРХ», «ВНИЗ», «СТОП». Удержание противоположной кнопки >1 с во время движения меняет направление.✔️ Radio 8101-2М, 8152-50: аналогичные команды «ВВЕРХ», «ВНИЗ», «СТОП».✔️ Radio 8101-1М, 8101-4М: пошаговое управление (одно нажатие — одно действие).✅ Для продления срока службы периодически проверяйте затяжку клемм и целостность антенны. Храните пульты в сухом месте, избегайте ударов и попадания влаги.
Диагностика неисправностей
Большинство проблем легко устранить самостоятельно, сверившись с таблицей типовых неисправностей.
| Симптом | Возможная причина | Решение |
|---|---|---|
| Устройство не работает | Нет питания| плохой контакт в клеммах 1–2 | Проверить напряжение 230 В| подтянуть клеммы |
| Индикатор горит, но привод не получает напряжение | Отсутствует или плохо зажата перемычка 6–7 | Установить/подтянуть перемычку между клеммами 6 и 7 |
| Не входит в режим программирования | Нажат выключатель с фиксацией| неисправность кабеля/выключателя | Заменить на выключатель без фиксации| проверить кабель и выключатель |
| Привод дёргается и останавливается | Активен режим короткой команды| малая длительность команды | Переключить режим| увеличить длительность или сбросить настройки |
Гарантия, хранение и утилизация
Срок службы устройства — не менее 5 лет. Гарантийный срок эксплуатации: 24 месяца с даты продажи (или изготовления при отсутствии чека).
- ⚠️ Хранить в упаковке при +5…+40 °C, влажность ≤80%, без агрессивных примесей
- ⚠️ Транспортировать при –50…+50 °C, с защитой от осадков
- ⚠️ Гарантийные обязательства не действуют при механических повреждениях, нарушении условий эксплуатации или отсутствии паспорта
Устройство не содержит драгоценных металлов и не представляет опасности для окружающей среды. По окончании срока службы сдайте блок в специализированный пункт приёма электрооборудования.
Одноканальное радиоуправление NERO Radio 8113 IP65 — надёжное решение для автоматизации ворот, роллет и освещения. При соблюдении инструкций по монтажу и настройке устройство обеспечит стабильную работу на протяжении всего срока службы.
