Радиоконтроллер JUMPER T-PRO Инструкция

Решение проблемы настройки радиоуправления

Почему универсальный контроллер упрощает хобби

Знакомо: купили новую модель, а пульт не подходит, протоколы не совпадают, привязка не проходит. Хочется просто включить и летать — без танцев с бубном. Скажу прямо: Jumper T Pro создан именно для таких ситуаций. OpenTX, поддержка мультипротоколов, внутренний модуль Express LRS — всё в одном геймпаде. Звучит убедительно, правда?

Форм-фактор геймпада с эргономичными джойстиками на датчиках Холла обеспечивает точное управление без люфтов и дрейфа. Практика показывает: такая конструкция реально снижает усталость при длительных сессиях. Между прочим, вибрация и большой радиатор — не просто «фишки», а защита от перегрева и обратная связь в критических ситуациях.

Гибкость прошивки для любых задач

OpenTX/EdgeTX — это не просто интерфейс, а целая экосистема. Скрипты, микшеры, логические переключатели, телеметрия — настраивайте под любую модель: самолёт, квадрокоптер, багги, лодку. Это серьёзно расширяет возможности. Что имеем: один пульт — десятки сценариев использования.

Мощность сигнала и дальность управления

Параметры радиомодуля Express LRS

Внутренний модуль ELRS выдаёт до 1000 мВт (30 дБм) на частоте 2,4 ГГц ISM. Это обеспечивает стабильную связь на расстоянии более 5 км даже в условиях помех. Частота обновления пакета: 50/150/250/500 Гц — выбирайте баланс между отзывчивостью и дальностью.

Преимущества Express LRS перед другими протоколами

✔️ Открытый исходный код — прозрачность и постоянные улучшения сообщества.
✔️ Низкая задержка — критично для гоночных дронов и акробатики.
✔️ Устойчивость к помехам — работа в городской застройке и на массовых мероприятиях.
✔️ Телеметрия в реальном времени — контроль напряжения, RSSI, GPS-координат.

По факту, это тот протокол, который выбирают пилоты, ценящие надёжность. Впрочем, даже новички оценят простоту привязки и стабильность связи.

Совместимость с моделями и протоколами

Поддерживаемые типы моделей

Jumper T Pro работает с широким спектром радиоуправляемых моделей: самолёты (плоскостные, дельта, мультироторы), вертолёты, автомобили, лодки, роботы. Мультипротокольный модуль (при установке) расширяет совместимость до десятков форматов: FrSky, FlySky, Futaba, Hitec и других.

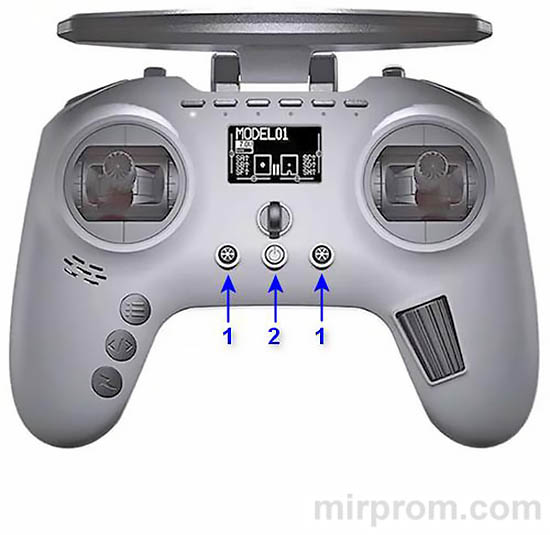

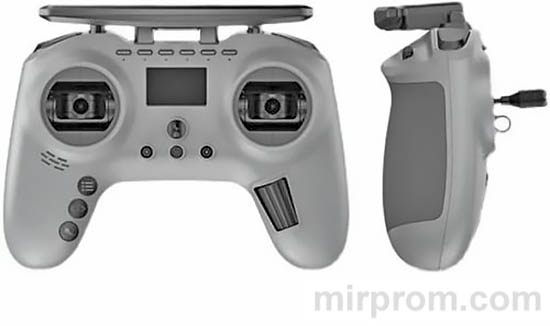

Рис. 1. Внешний вид контроллера Jumper T Pro

Важные ограничения и требования

Не используйте пульт в следующих условиях: плохая погода (дождь, снег, туман), ограниченная видимость, места скопления людей или транспорта, зоны с сильными электромагнитными помехами. Это серьёзно снижает риск потери связи и аварий. Кстати, всегда проверяйте заряд батарей пульта и модели перед полётом — это базовое правило безопасности.

Элементы управления: джойстики, кнопки, дисплей

Расположение органов управления на корпусе

На лицевой панели: два джойстика с датчиками Холла ➕, кнопки навигации, колесо прокрутки, переключатели режимов, кнопки тонкой настройки. Сбоку: складная антенна, разъёмы USB-C и 3,5 мм, слот для TF-карты. Всё под пальцами — ничего не нужно искать на ощупь, особенно важно в стрессовой ситуации.

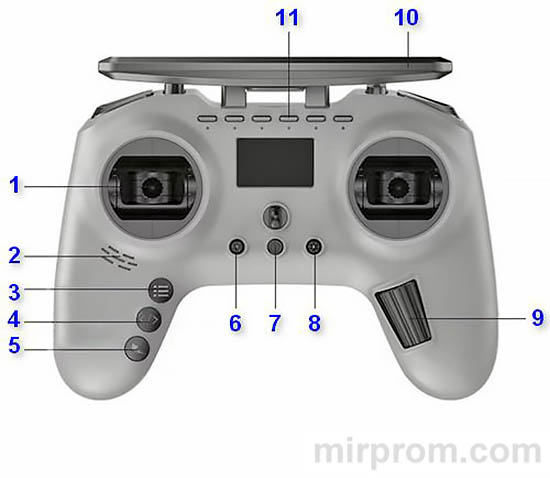

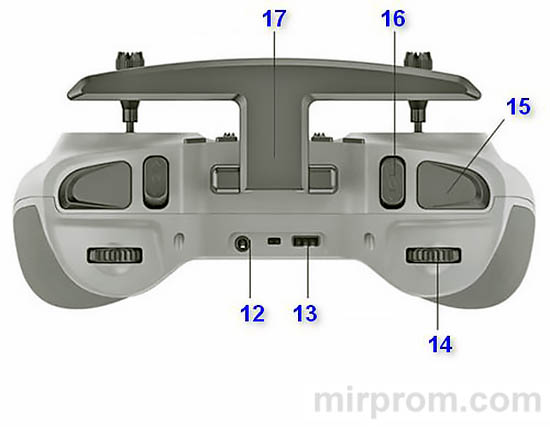

Рис. 2. Схема элементов управления и их назначение

Назначение функциональных клавиш

Кнопка питания ➕ включает устройство, клавиши навигации перемещают по меню, колесо прокрутки изменяет значения, переключатели активируют режимы полёта. Джойстики с датчиками Холла обеспечивают плавное управление без механического износа. Это серьёзно продлевает срок службы. Между прочим, вибрация предупреждает о критических событиях — удобно, когда взгляд занят моделью.

Первый запуск: проверка систем и предупреждения

Последовательность включения и самотестирования

→ Длительно нажмите кнопку питания ➕.
→ Система проверит положение стиков и переключателей.
→ При несоответствии появится предупреждение — исправьте или пропустите.

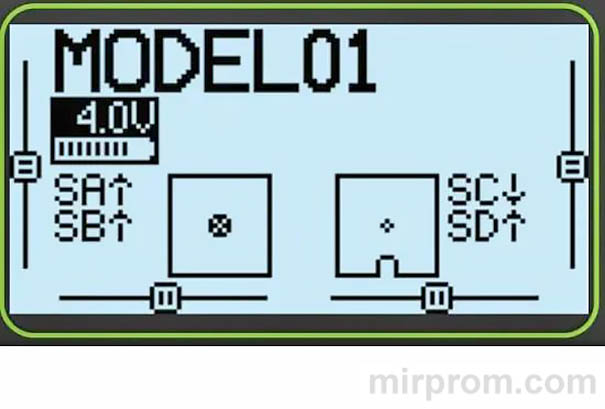

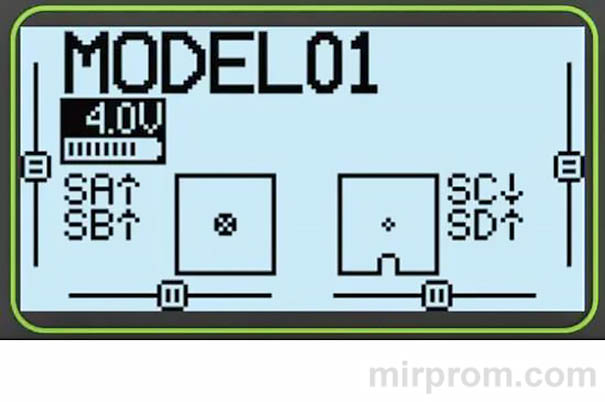

→ После успешной проверки загрузится главный экран.

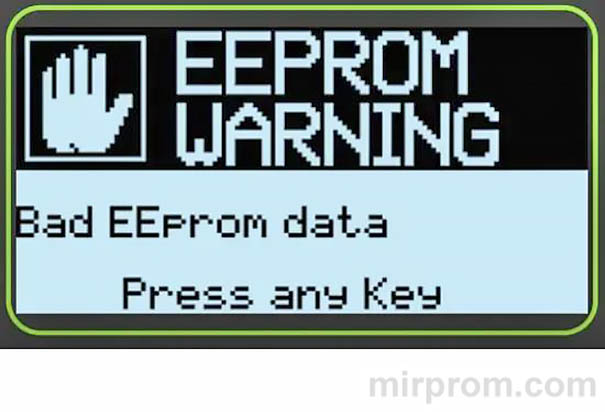

Важный момент: если видите сообщение «EEPROM error» — нажмите любую клавишу, система отформатирует память и создаст новые настройки. Это нормально при первом включении. По факту, вся процедура занимает меньше минуты.

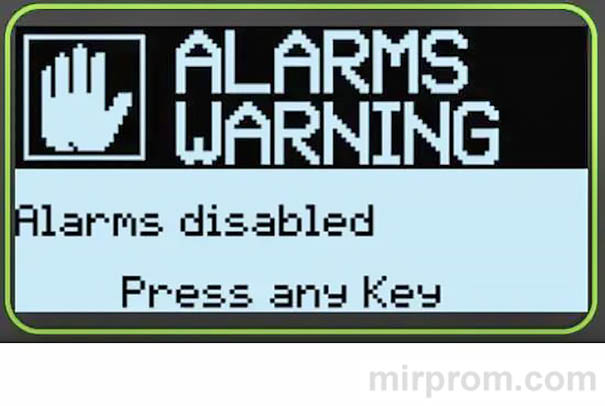

Расшифровка системных предупреждений

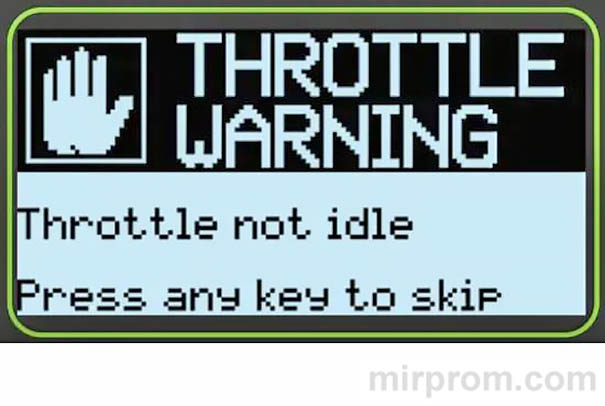

✔️ «Throttle warning» — ручка газа не в нижнем положении: опустите стик.

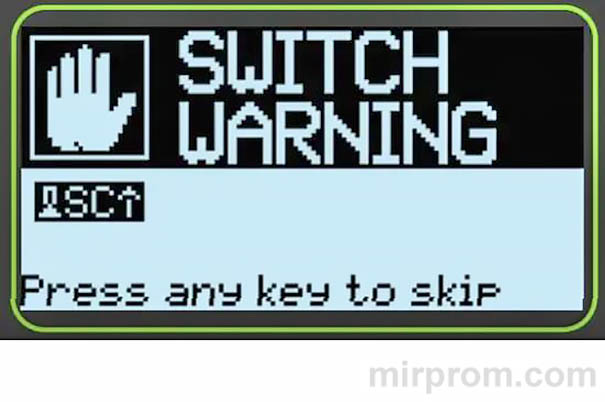

✔️ «Switch warning» — переключатели не в позиции по умолчанию: установите вверх.

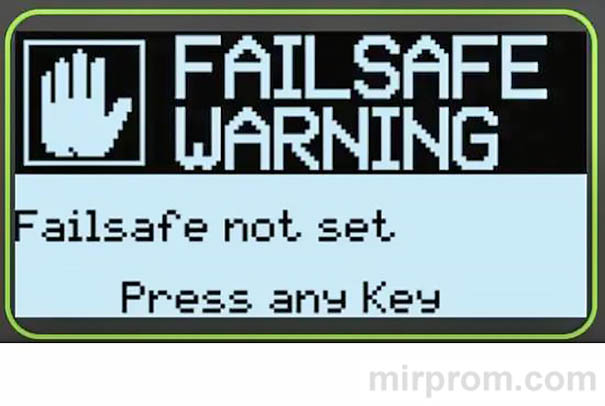

✔️ «Failsafe not set» — не настроена отказоустойчивость: настройте в меню модели.

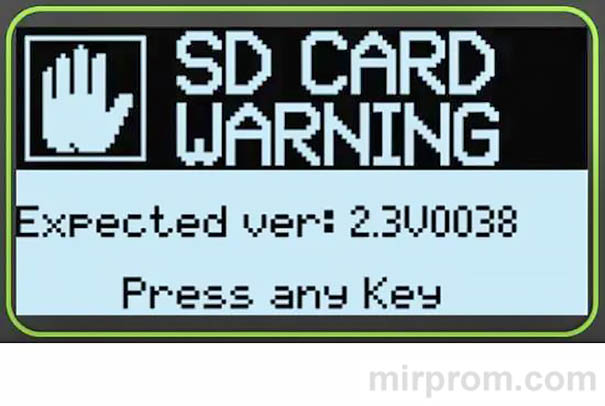

✔️ «SD card version mismatch» — версия файлов на карте не совпадает с прошивкой: обновите содержимое карты.

Практика показывает: 90% «ошибок» при старте решаются простой проверкой положения элементов управления. Впрочем, лучше потратить минуту на проверку, чем рисковать моделью.

Создание модели: пошаговый мастер настройки

Использование мастера новой модели

→ В главном меню нажмите SYS.

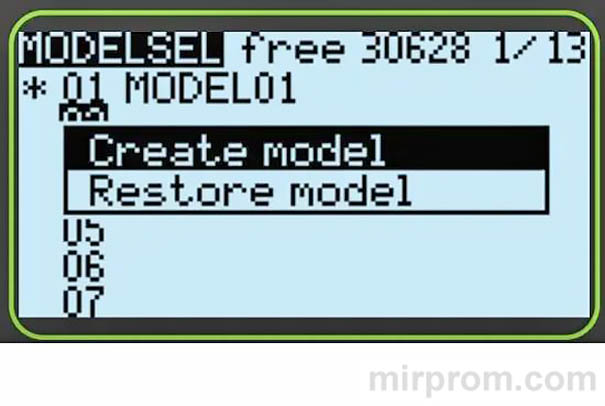

→ Выберите «Создать модель» и удерживайте ENT.
→ Ответьте на вопросы мастера: тип модели (самолёт/дельта/мультиротор), конфигурация сервоприводов.
→ Подтвердите назначение каналов.
→ Готово: базовая настройка выполнена.

Рис. 3. Пошаговый мастер настройки модели

Ручная настройка для продвинутых пользователей

Если мастер не подходит — нажмите RTN для выхода и настройте параметры вручную: имена каналов, кривые газа, микшеры, логические переключатели. Это даёт полный контроль, но требует понимания аэродинамики и электроники. Есть нюансы, но в целом: гибкость под любой уровень подготовки.

Привязка приемника и тонкая настройка частоты

Базовая процедура привязки (Bind)

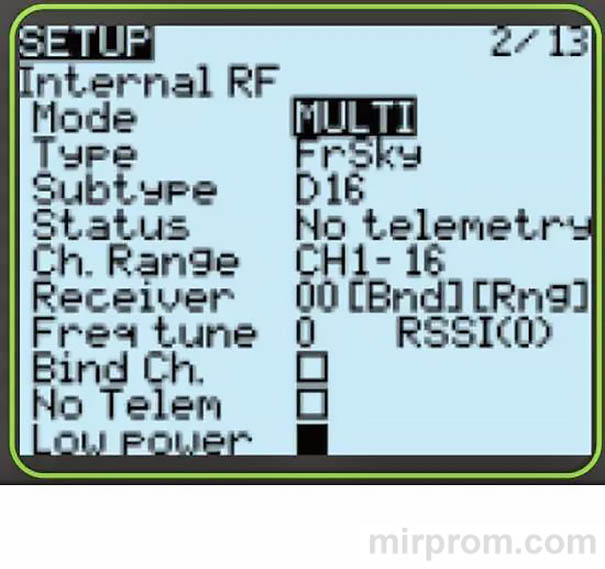

→ В меню модели перейдите в раздел «Internal RF».
→ Выберите режим и тип протокола, совместимый с приёмником.
→ Нажмите «Bind» на пульте и активируйте режим привязки на приёмнике.
→ Дождитесь подтверждения связи — индикатор на приёмнике перестанет мигать.

Тонкая настройка частоты (Freqtune) для максимальной дальности

Если связь нестабильна или дальность меньше ожидаемой — выполните калибровку частоты:

→ Установите приёмник в 2 метрах от пульта, без движений.
→ В меню RF найдите «Freqtune», значение по умолчанию 0.
→ Уменьшайте значение, пока связь не прервётся — запишите TUNE_MIN.
→ Увеличивайте значение, пока связь снова не прервётся — запишите TUNE_MAX.
→ Вычислите медиану: (TUNE_MIN + TUNE_MAX) / 2 = TUNE_MEDIAN.
→ Установите полученное значение и перепривяжите приёмник.

Это серьёзно улучшает качество связи в сложных условиях. Между прочим, процедуру достаточно выполнить один раз для каждой пары пульт-приёмник.

Калибровка стиков и настройка выходов

Калибровка джойстиков и потенциометров

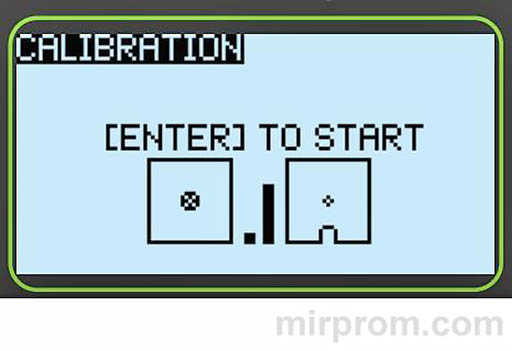

→ Удерживайте SYS для входа в «RADIO SETUP» → «Hardware» → «Sticks Calibration».
→ Нажмите ENT для начала.
→ Установите все стики, колёса и слайдеры в центральное положение → ENT.

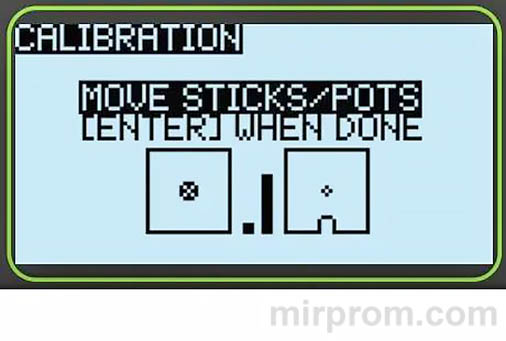

→ Плавно переместите каждый элемент в крайние положения → ENT для завершения.

Рис. 4. Калибровка элементов управления для точного отклика

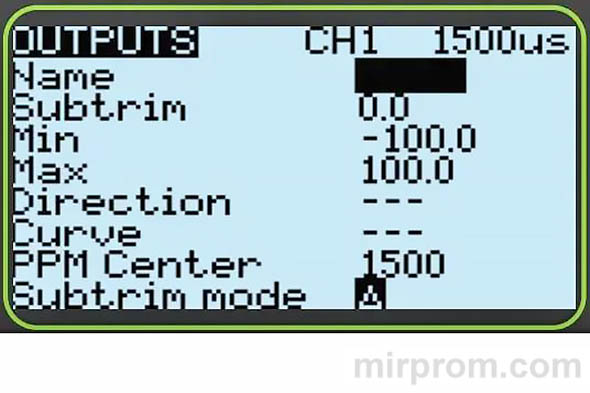

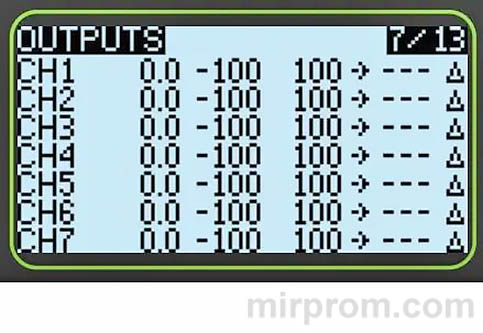

Настройка выходов: центрирование, реверс, пределы

В разделе «Outputs» настройте каждый канал: центр (субтриммер), мин/макс пределы (до 125%), реверс направления. Это критично для корректной работы сервоприводов и регуляторов оборотов. По факту, правильная настройка выходов предотвращает 80% проблем с управлением моделью.

Питание и зарядка аккумуляторов 18650

Требования к элементам питания

Используйте две батареи 18650 одной марки и модели с одинаковым внутренним сопротивлением. Рекомендуем Panasonic NCR18650B ёмкостью 3400 мАч. Важно: соблюдайте полярность при установке — пульт имеет защиту, но лучше не рисковать.

Зарядка через USB-C и индикация процесса

→ Подключите кабель USB-C к пульту и источнику 5 В.
→ Индикация: мигающий зелёный — нет батарей, постоянный зелёный — идёт зарядка, зелёный погас — заряд завершён.
→ При первой установке батарей поддерживайте стабильное напряжение, чтобы снизить нагрузку на балансировочную схему.

Практика показывает: качественная зарядка продлевает жизнь аккумуляторов на 30–50%. Впрочем, даже лучшие батареи со временем деградируют — планируйте замену раз в 1–2 года при активном использовании.

Обновление прошивки OpenTX и модуля

Два способа обновления: Companion и SD-карта

Способ 1 (через Companion OpenTX): подключите пульт к ПК, запустите Companion, следуйте мастеру обновления. Способ 2 (через SD-карту): скачайте прошивку с официального сайта, скопируйте в папку FIRMWARE на карте, вставьте в пульт, удерживайте ENT при включении → выберите «Write Firmware».

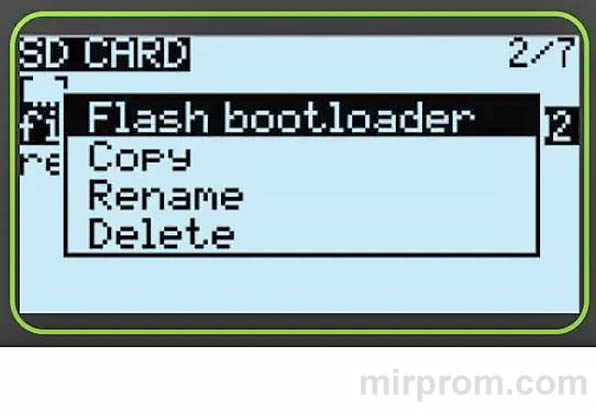

Рис. 5. Меню обновления прошивки в режиме BOOTLOADER

Обновление прошивки мультипротокольного модуля

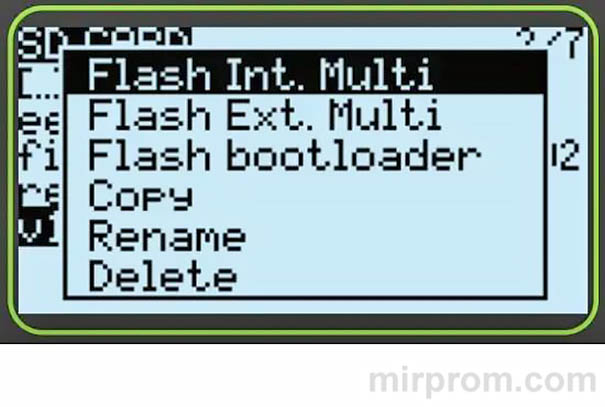

Для версии модуля новее 1.2.1.85: скопируйте файл прошивки в папку FIRMWARE, в меню пульта выберите «Flash Int.Multi» или «Flash Ext.Multi». Это обновит внутренний или внешний модуль соответственно. Есть нюансы: всегда делайте бэкап настроек перед обновлением — на всякий случай.

Безопасность и соответствие стандартам

Меры предосторожности при эксплуатации

✔️ Не используйте пульт при низком заряде батарей — риск потери связи.
✔️ Проверяйте положение стиков перед включением — защита от резкого старта.
✔️ Не модифицируйте аппаратную часть без квалификации — аннулирование гарантии и риски.
✔️ Соблюдайте местные законы о использовании радиочастот — особенно на массовых мероприятиях.

Соответствие стандартам FCC и радиочастотная безопасность

Устройство сертифицировано по классу B FCC Part 15 для использования в жилых помещениях. При возникновении помех: измените ориентацию антенны, увеличьте расстояние до приёмника, используйте отдельную розетку. Это серьёзно снижает риск конфликтов с другой электроникой.

(!) Любые несанкционированные модификации могут аннулировать право на эксплуатацию устройства.
(!) Производитель оставляет право вносить изменения в конструкцию без уведомления — сверяйтесь с актуальной версией документации.
