Назначение и возможности устройства

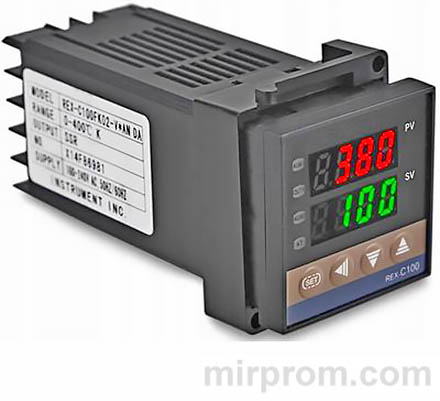

Терморегулятор PID REX C-100 — микропроцессорный контроллер нового поколения, сочетающий технологии коммутации мощности и поверхностного монтажа (SMT). Устройство предназначено для точного поддержания заданной температуры (SV) на основе измеренного значения (PV) с циклическим управлением выходом. Модель REX C-100 широко применяется в системах контроля температуры, давления, расхода и уровня жидкости в промышленном оборудовании, печах, инкубаторах и климатических камерах.
Контроллер поддерживает работу с термопарами типа K и другими датчиками, обеспечивая регулирование в диапазоне от 0 до 400 °C. Интеллектуальные функции включают автоматическую диагностику, автонастройку ПИД-алгоритма и адаптивное управление. Три светодиодных индикатора (ALM, ATU, OUT) визуально отображают статус работы: превышение температуры, активную автонастройку и включение нагревательного выхода.
Устройство оснащено выходом 12 VDC для управления твердотельным реле SSR и дополнительным релейным выходом аварийной сигнализации 3 A. Контроллер поддерживает режимы нагрева и охлаждения, что делает REX C-100 универсальным решением для различных технологических процессов.
Технические характеристики
Детальные спецификации терморегулятора REX C-100 обеспечивают совместимость с широким спектром датчиков и исполнительных устройств.
| Входные сигналы | Термопара (TC), термометр сопротивления (RTD), токовые 4–20 мА, напряжение 0–5 В |
| Дисплей | Светодиодный, отображение PV/SV, выходов OUT1/OUT2, аварий ALM1/ALM2, автонастройки AT |
| Алгоритм управления | PID-регулирование (позиционный/непрерывный), режим ВКЛ/ВЫКЛ, автонастройка |
| Точность измерения | ±0,5 % от полного диапазона, компенсация холодного спая 0–50 °С |
| Разрешение | 14 бит, период выборки 0,5 с |
| Параметры PID | P: 0–полный диапазон, I: 0–3600 с, D: 0–3600 с, период пропорциональности 1–100 с |
| Выходы управления | Реле 250 В~ 3 А, импульс 0–12 В (SSR), ток 4–20 мА, напряжение 0–5 В, управление тиристором |
| Аварийные выходы | 2 группы, 12 режимов, нагрузка 250 В~ 3 А |
| Питание и защита | Потребление 10 ВА, изоляция >50 МОм, испытание 500 В~ 1 мин |
| Условия эксплуатации | 0…+50 °С, влажность 30–85 %, некоррозийная атмосфера |
Монтаж и установка
Правильный монтаж терморегулятора REX C-100 обеспечивает надёжную работу и защиту от внешних воздействий. Устройство предназначено для установки в щитовое оборудование с вырезом соответствующего размера.
Габаритные размеры
Модель C100 имеет компактный корпус 48×48 мм, что позволяет интегрировать контроллер в панели с ограниченным пространством. Толщина передней панели 10 мм, глубина установки 100 мм.

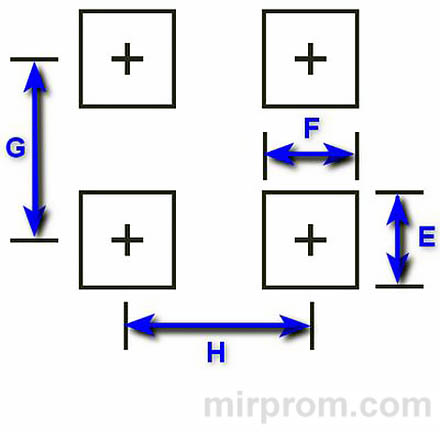

Схема сверления панели
| Модель | А | В | С | D | Е | F | G | H |
| C100 | 48 | 48 | 10 | 100 | 45 | 45 | 80 | 80 |
| C400 | 96 | 48 | 10 | 100 | 92 | 46 | 110 | 80 |
| C410 | 46 | 96 | 10 | 100 | 45 | 92 | 80 | 116 |
| C700 | 72 | 72 | 10 | 100 | 68 | 68 | 96 | 96 |
| C900 | 96 | 96 | 10 | 100 | 92 | 92 | 118 | 110 |
Размеры указаны в миллиметрах. Перед установкой убедитесь, что вырез в панели соответствует габаритам выбранной модели.
Индикаторы и органы управления

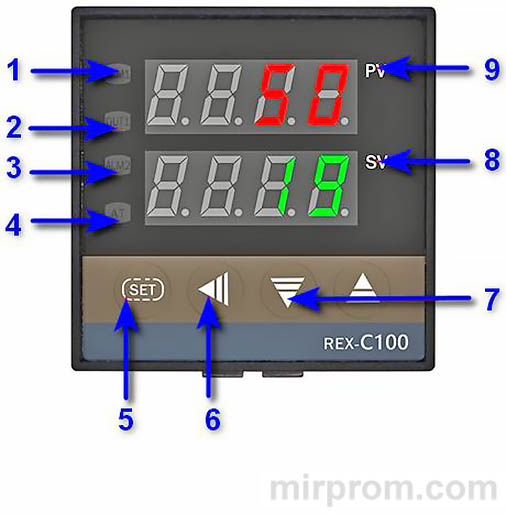

Лицевая панель контроллера оснащена двумя светодиодными дисплеями (PV — измеренное значение, SV — уставка) и набором функциональных клавиш:
- ✓ OUT1/OUT2: индикаторы активности управляющих выходов
- ✓ ALM2: индикация срабатывания второго аварийного сигнала
- ✓ AT: режим автоматической настройки ПИД-параметров
- ✓ SET: выбор параметра / подтверждение изменения / вход в меню
- ✓ ◄ R/S: переключение разрядов при настройке / запуск-останов (при активации функции)
- ✓ ▲ / ▼: увеличение / уменьшение значения выбранного параметра
Кодировка модели и конфигурация
Маркировка терморегулятора REX-C[ ]00-[ ][ ][ ][ ]-[ ][ ]*[ ][ ] содержит информацию о конфигурации устройства. Пример: REX-C100-FK02-M*AN.
Типы входных сигналов
Контроллер поддерживает широкий спектр датчиков. Выбор типа входа и диапазона осуществляется при заказе и программируется в параметрах SL1–SL2.
| Тип датчика | Код | Диапазон измерений |
| Термопара K | K01 | 0…200 °С |
| K02 | 0…400 °С | |
| K03–K07 | 0…600 / 800 / 1000 / 1200 / 1372 °С | |
| Термопара J | J01–J06 | 0…200–1200 °С |
| Термопара R/S/B* | R01–B02 | 0…1600–1800 °С |
| Термосопротивление Pt100 | D01–D10 | -199,9…+649,0 °С |
| Термосопротивление Cu50 | P01–P10 | -199,9…+500,0 °С |
| Токовый сигнал 4–20 мА | 801 | 0,0…100,0 % |
| Напряжение 0–5 В | 601 | 0,0…100,0 % |
* Для типов R/S/B в диапазоне 0…399 °С точность не гарантируется.
Выходы и аварийные сигналы
- ★ Основной выход (OUT1): реле (M), импульс SSR (V), ток 4–20 мА (8), управление тиристором (T)
- ★ Второй выход (OUT2): аналогично OUT1, используется для охлаждения
- ★ Аварийные сигналы (ALM1/ALM2): 12 режимов — отклонение выше/ниже уставки, в диапазоне, с защёлкой и без
Режимы аварийной сигнализации программируются в параметрах SL4–SL5. Активация означает переключение релейного контакта с нормально открытого (NO) на нормально закрытый (NC).

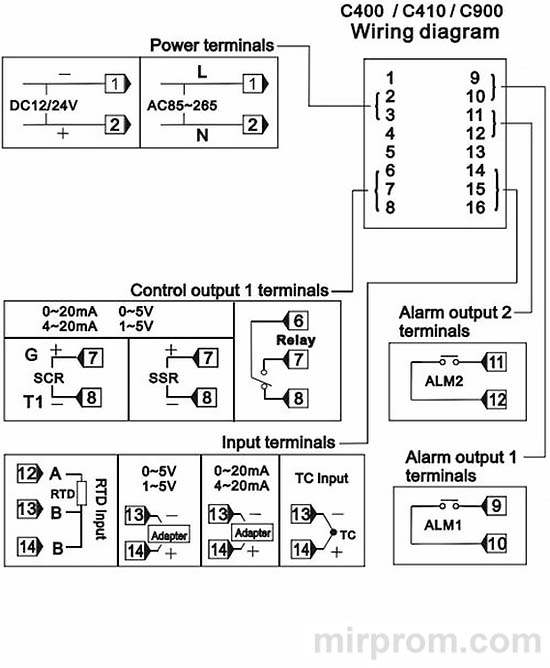

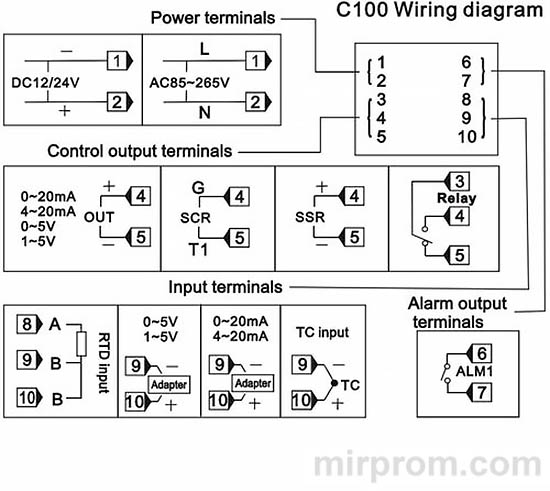

Схема подключения

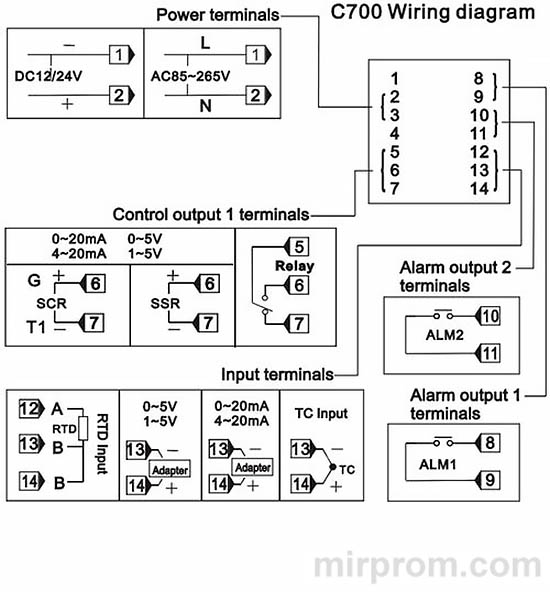

Подключение выполняется строго при отключённом питании. Соблюдайте полярность входных сигналов и маркировку клемм. Для моделей C400/C410/C700/C900 схема аналогична, отличается только расположение клеммной колодки.
Настройка и программирование

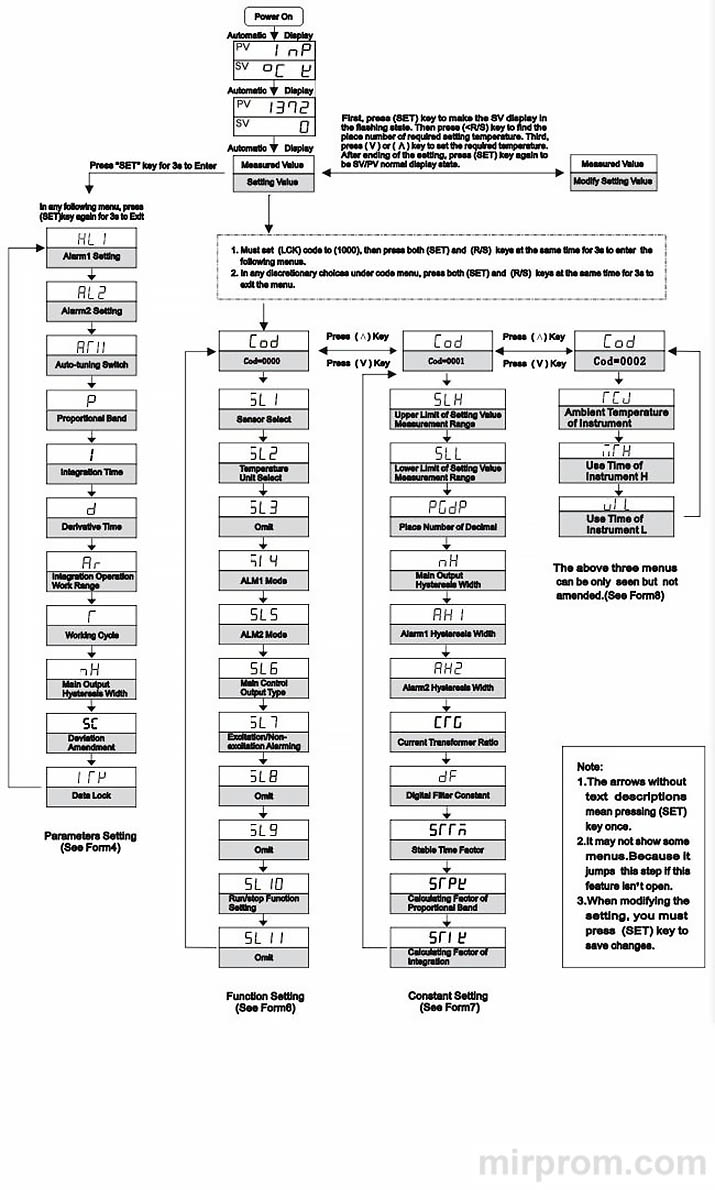

Программирование контроллера осуществляется через меню параметров. Доступ к расширенным настройкам защищён кодом блокировки (LOCK).
Начало работы и выбор типа входа

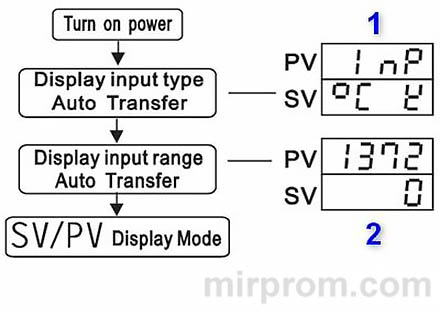

После подачи питания на дисплее отображается тип входа (см. Таблицу 3) и выбранный диапазон. Убедитесь, что параметры соответствуют подключённому датчику. При использовании токовых/напряжённых входов требуется внешний преобразователь.
Режим задания уставки
- → Из основного режима нажмите SET: значение SV начнёт мигать
- → Кнопкой ◄ выберите разряд для изменения
- → Кнопками ▲ / ▼ установите требуемую температуру
- → Нажмите SET для подтверждения и возврата в рабочий режим
Установка параметров PID
Для входа в меню параметров удерживайте SET 3 секунды. На дисплее PV отобразится символ параметра, на SV — его значение.
| Символ | Описание | Диапазон | Заводское значение |
| AL1 / AL2 | Уставка аварийного сигнала | Полный диапазон | 50,0 |
| APU | Автонастройка ПИД | 0: выкл, 1: вкл | 0 |
| P | Пропорциональный коэффициент | 0–полный диапазон | 30,0 |
| I | Время интегрирования | 0–3600 с | 240 с |
| d | Время дифференцирования | 0–3600 с | 60 с |
| Ar | Предел интегральной составляющей | 1–100 % от P | 25 |
| Г | Рабочий цикл выхода | 1–100 с | 20 с (реле), 2 с (SSR) |
| oH | Гистерезис главного выхода | 0–100 единиц PV | 2 |
| SC | Коррекция показаний PV | -200…+200 | 0 |
| LOCK | Блокировка изменений | 0000–0111 | 0000 |
Уровни блокировки: 0000 — все параметры доступны| 0001 — только SV, AL1, AL2| 0011 — только SV| 0111 — режим только чтения.
Расширенные функции и коды
Для доступа к расширенным настройкам установите LOCK=1000, подтвердите SET, затем нажмите SET+R/S 3 секунды. При Cod=0000 доступны параметры SL1–SL11 для выбора типа входа, единиц температуры, режимов аварий, типа выхода и функции Run/Stop.
- ✔️ SL1: выбор типа датчика (термопара/термосопротивление/ток/напряжение)
- ✔️ SL2: единицы измерения (°C/°F), тип охлаждения (воздушный/водяной)
- ✔️ SL4–SL5: тип и логика аварийных сигналов
- ✔️ SL6: действие главного выхода (нагрев/охлаждение), тип сигнала (дискретный/непрерывный)
- ✔️ SL10: активация функции автокоррекции холодного спая
При Cod=0001 доступны калибровочные константы (пределы диапазона, положение десятичной точки, параметры фильтра). При Cod=0002 — режим только просмотра внутренних данных прибора.
Диагностика и индикация ошибок
При возникновении неисправностей на дисплее отображаются коды ошибок:
- ⚠️ Err: внутренняя ошибка контроллера — требуется перезагрузка или замена
- ⚠️ oooo: обрыв входа, неверная полярность или значение выше диапазона
- ⚠️ uuuu: обрыв входа, неверная полярность или значение ниже диапазона
Перед заменой устройства проверьте подключение датчика, целостность проводов и соответствие типа входа настройкам контроллера.
Безопасность и обслуживание
Соблюдение мер предосторожности при работе с терморегулятором REX C-100 предотвращает травмы и повреждение оборудования.
- ⚠️ Установите внешнее защитное устройство на случай отказа контроллера
- ⚠️ Выполняйте монтаж проводки только при отключённом питании
- ⚠️ Не используйте прибор во взрывоопасных или легковоспламеняющихся средах
- ⚠️ Не прикасайтесь к высоковольтным клеммам под напряжением
- ⚠️ Запрещена разборка и ремонт персоналом без допуска завода-изготовителя
Гарантийный срок эксплуатации — 18 месяцев с даты выпуска. Производитель предоставляет пожизненное сервисное обслуживание. Повреждения вследствие неправильной эксплуатации, несанкционированного вмешательства или форс-мажора не покрываются гарантией.
Регулярно проверяйте состояние контактов, чистоту панели и соответствие параметров технологическому процессу. При длительном простое храните устройство в сухом помещении при температуре -20…+35 °С.
