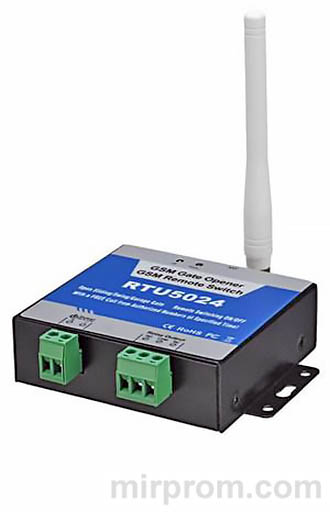

RTU5024 инструкция

Назначение и возможности устройства

GSM-реле с цифровыми входами RTU5024 v2 — многофункциональный удаленный контроллер, предназначенный для открытия дверей, управления воротами, включения оборудования и работы с системами парковки. Устройство работает по принципу «бесплатного звонка»: пользователь звонит на номер установленной в реле SIM-карты, RTU5024 сбрасывает вызов и выполняет запрограммированное действие. Это позволяет управлять объектами без расходов на связь.

Модель RTU5024 поддерживает четыре стандарта сотовой связи (850/900/1800/1900 МГц) и протокол GPRS, обеспечивая стабильную работу в большинстве регионов. Функция АОН (автоматическое определение номера) идентифицирует звонящего: только разрешенные пользователи получают доступ к управлению, остальные вызовы игнорируются. В память устройства можно внести до 200 номеров с индивидуальными правами доступа и временными ограничениями.

Устройство оснащено одним релейным выходом (3 А/240 В) для подключения электрозамков, выключателей оборудования или исполнительных механизмов. Два цифровых входа позволяют подключить проводные датчики для автоматического срабатывания реле или активации сирены. Управление осуществляется через SMS-команды из любой точки мира, что делает RTU5024 универсальным решением для автоматизации доступа и контроля оборудования.

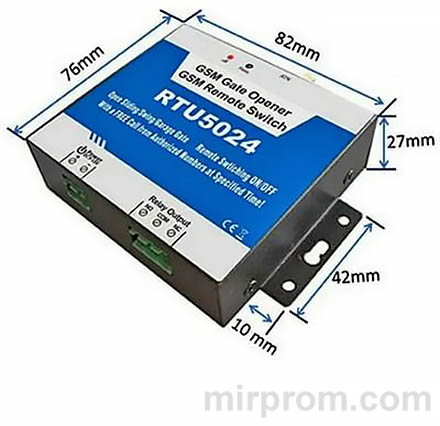

Технические характеристики

Детальные спецификации GSM-реле RTU5024 v2 обеспечивают совместимость с широким спектром задач и условий эксплуатации:

Индикаторы и назначение выводов

Лицевая панель устройства оснащена светодиодными индикаторами для визуального контроля состояния:

• ✓ Индикатор GSM: быстрое мигание — регистрация в сети; мигание раз в 2 секунды — нормальная работа; отсутствие сигнала — ошибка SIM или сети
• ✓ Индикатор реле: горит — реле замкнуто (включено); не горит — реле разомкнуто
• ✓ Индикатор питания: показывает наличие внешнего напряжения 12 В

Назначение клеммных выводов:

• ★ 01+/01-: выход реле 1 (7 А/240 В) для подключения электрозамка или устройства
• ★ 02+/02-: выход реле 2 для подключения сирены (опционально)
• ★ 12VDC: питание 12 В для датчиков или сирены
• ★ GND: общий провод (земля)
• ★ IN1+/IN2+: цифровые входы для подключения проводных датчиков
• ★ ANT: разъем SMA для внешней GSM-антенны

Установка и подключение

Правильный монтаж RTU5024 обеспечивает надежную работу устройства и защиту от внешних воздействий. Перед установкой проконсультируйтесь с квалифицированным электриком.

Монтаж устройства

1. Выберите скрытое место установки, защищенное от влаги и прямых солнечных лучей
2. Откройте держатель SIM-карты на задней панели, установите карту контактами вниз
3. Подключите внешнюю антенну к разъему ANT для улучшения приема сигнала
4. Закрепите устройство на поверхности с помощью предусмотренных отверстий
5. Подключите питание и нагрузку согласно схеме

Важно: используйте источник питания 9–24 В постоянного тока с током не менее 2 А. Для стабильной работы обеспечьте надежный контакт всех соединений.

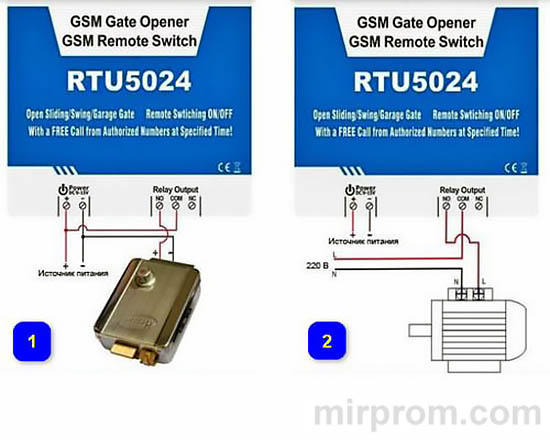

Схема подключения проводов

Варианты применения устройства:

• → Автоматическое открытие ворот: питание реле и электрозамка от одного источника, управление по звонку
• → Удаленный выключатель: включение/отключение насоса или оборудования по сигналу с телефона
• → Подключение датчиков: цифровые входы IN1/IN2 для автоматического срабатывания при тревоге

При подключении сирены соедините вывод 02- с клеммой 12VDC — при срабатывании датчика реле активирует звуковое оповещение на 90 секунд.

Настройка через SMS-команды

Все настройки RTU5024 выполняются отправкой SMS-команд на номер установленной в устройстве SIM-карты. Команды вводятся латинскими заглавными буквами, без пробелов. Пароль по умолчанию — 1234.

Установка мастер-номера

Первый зарегистрированный номер становится администратором с полными правами управления. Формат команды:

pwd#TELномер#серийный_номер#

Пример: 1234#TEL0123456789#001# — регистрация номера 0123456789 под серийным номером 001.

• ✔️ Серийные номера: от 001 до 200
• ✔️ Номер 001 — главный мастер-аккаунт
• ✔️ Ответ устройства: список зарегистрированных номеров

Смена пароля доступа

Для повышения безопасности измените пароль по умолчанию. Формат команды:

pwd#PWDновый_пароль#PWDновый_пароль#

Пример: 1234#PWD6666#PWD6666# — смена пароля с 1234 на 6666.

Устройство ответит: New Password:6666. Запомните новый пароль — без него управление невозможно.

Управление списком разрешенных номеров

Дополнительные команды для работы со списком пользователей:

Разрешенные номера могут управлять устройством по звонку. Остальные вызовы блокируются функцией АОН.

Управление реле и доступом

RTU5024 предлагает гибкие настройки управления реле через звонки и SMS-команды.

Режимы управления по звонку

• ★ Управление с любого номера: pwd#AA# (пример: 1234#AA#)
• ★ Только разрешенные номера (по умолчанию): pwd#AU#
• ★ Проверка текущего режима: pwd#AC?#

Важно: реле меняет состояние при каждом звонке — первое нажатие замыкает контакт, второе размыкает, независимо от времени срабатывания.

Настройка времени срабатывания

Для кратковременного импульса (открытие ворот) настройте длительность замкнутого состояния реле:

pwd#GOTзначение#

Значение от 01 до 19 задает время в полусекундах (01 = 0,5 с, 10 = 5 с, 19 = 9,5 с). Для постоянного замыкания используйте 00.

Пример: 1234#GOT10# — реле замкнется на 5 секунд после звонка. Проверка текущей настройки: 1234#GOT?#.

Прямое управление реле через SMS

Для принудительного включения/выключения реле отправьте команды:

• → Замкнуть реле: pwd#ON# (ответ: Relay ON.)
• → Разомкнуть реле: pwd#OFF# (ответ: Relay OFF)

Подтверждения срабатывания приходят только на мастер-номер. Включение/отключение уведомлений: 1234#R# (вкл) / 1234#N# (выкл). Проверка статуса: 1234#M?#.

Дополнительные функции

Проверка качества GSM-сигнала

Для оценки уровня связи отправьте команду 1234#CSQ?#. Устройство вернет значение от 0 до 31:

• ✔️ 0–10: очень слабый сигнал, рекомендуется сменить оператора или подключить внешнюю антенну
• ✔️ 11–20: удовлетворительный уровень
• ✔️ 21–31: отличный сигнал, стабильная работа

При уровне ниже 12 возможны пропуски вызовов и задержки в выполнении команд.

Сброс настроек к заводским

Два способа восстановления заводских параметров:

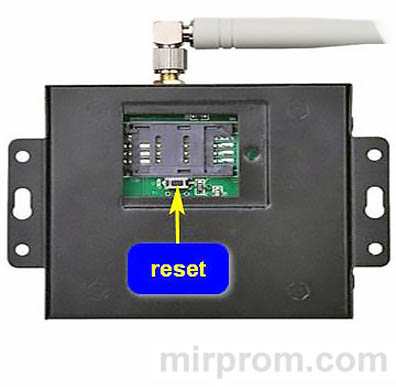

1. Аппаратный сброс: нажмите и удерживайте кнопку RESET рядом с слотом SIM, включите питание, через 6 секунд отпустите кнопку
2. Программный сброс: отправьте команду 1234#RESET#, устройство ответит Reset Success! Please Reboot your Device

При сбросе сохраняются только зарегистрированные номера пользователей. Пароль и настройки возвращаются к значениям по умолчанию.

Меры безопасности и эксплуатация

Соблюдение правил эксплуатации предотвращает повреждение устройства и обеспечивает безопасность:

• ⚠️ Устанавливайте устройство в скрытом, защищенном от влаги месте
• ⚠️ Не используйте вблизи легковоспламеняющихся веществ и во взрывоопасных зонах
• ⚠️ Избегайте помех от мощного электрооборудования и металлических экранов
• ⚠️ Не разбирайте корпус — обслуживание должен выполнять квалифицированный специалист
• ⚠️ Отключайте питание перед подключением/отключением проводов
• ⚠️ Используйте только совместимые 3-вольтовые SIM-карты

При загрязнении корпуса протирайте его сухой мягкой тканью. Не применяйте растворители и абразивные средства.

Устранение неполадок

Типовые проблемы и способы их решения при работе с GSM-реле RTU5024:

Если проблема не устраняется, извлеките SIM-карту и проверьте ее в телефоне. При необходимости замените оператора связи или обратитесь в сервисный центр.

GSM-реле RTU5024 v2 — надежное решение для удаленного управления доступом и оборудованием. Правильная настройка и соблюдение инструкции обеспечат многолетнюю бесперебойную работу устройства в любых условиях.
