Sinotrack ST-901 Инструкция

Назначение и ключевые возможности

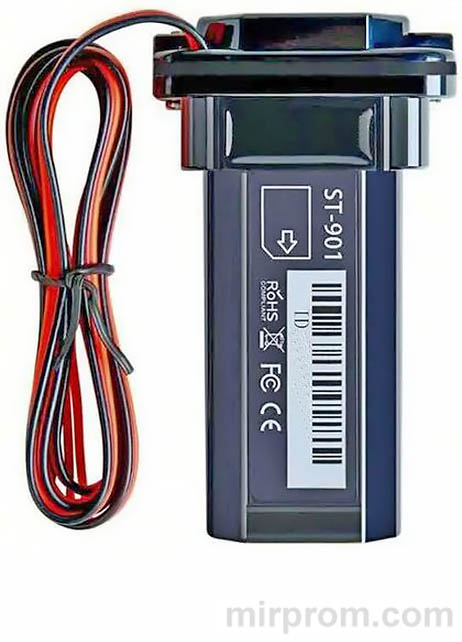

GSM GPS трекер Sinotrack ST-901 — это универсальное устройство для отслеживания транспорта, предназначенное для установки в автомобиль или мотоцикл. Модель работает от бортовой сети 12 В и оснащена встроенным аккумулятором ёмкостью 150 мАч, позволяющим передавать координаты даже при отключённом основном питании в течение 4 часов.

Устройство использует SIM-карту любого оператора, работает в четырёх диапазонах GSM и передаёт данные на сервер мониторинга через GPRS. Трекер определяет местоположение по спутникам GPS с точностью до 10 метров, отличается высокой чувствительностью приёмника (162 дБ) и водонепроницаемым корпусом со степенью защиты IP64. Поддержка оповещений по SMS, датчиков удара и наклона, а также функция геозоны делают модель надёжным решением для контроля транспортных средств.

Технические характеристики и комплектация

Перед установкой рекомендуем ознакомиться с параметрами устройства. Это поможет правильно настроить трекер Sinotrack ST-901 и избежать типовых ошибок при монтаже.

В комплект поставки трекера Sinotrack ST-901 входит:

• ★ Сам трекер с предустановленной антенной
• ★ 4-контактный кабель с реле для дистанционного управления (отключение двигателя)
• ★ Руководство пользователя на русском языке
• ★ Фирменная упаковка

Подготовка к работе

Первичная настройка устройства занимает несколько минут и не требует специальных инструментов. Важно выполнить все шаги последовательно для стабильной работы системы.

Индикация состояния

На корпусе трекера расположены два светодиодных индикатора, отображающих статус модулей:

• 🔹 Синий LED (GPS): мигает — поиск спутников или запуск модуля; горит постоянно — сигнал получен, навигация активна
• 🔹 Оранжевый LED (GSM): мигает — отсутствует SIM-карта или идёт регистрация в сети; горит постоянно — модуль связи работает

Начальные настройки

После включения трекер автоматически применяет заводские параметры:

• ✅ Пароль доступа по умолчанию: 0000
• ✅ Режим работы: ACC Mode (активация при включении зажигания)
• ✅ Статус GPS: A — допустимое местоположение, V — недопустимое
• ✅ Тревожные уведомления: включены, отправляются на 3 настроенных номера
• ✅ Заряд встроенного АКБ: отображается по шкале от 1 (20%) до 5 (100%)

Установка трекера

Качественный монтаж — основа долгосрочной и точной работы устройства. Рекомендуем доверить установку квалифицированным специалистам, однако при самостоятельном монтаже строго следуйте инструкции.

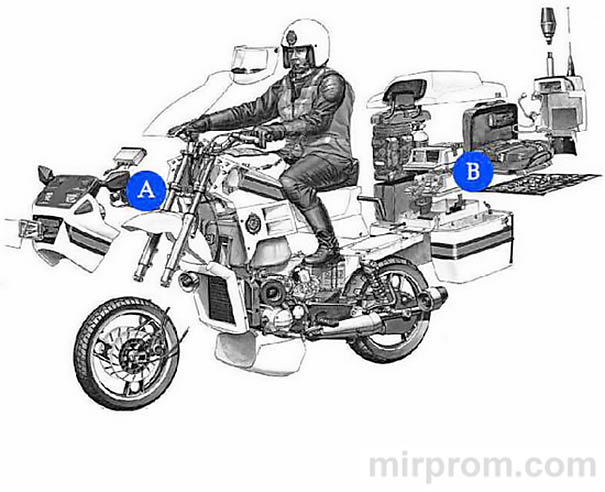

Размещение антенны GPS

Антенна должна быть ориентирована вверх для устойчивого приёма спутникового сигнала. Размещение под металлическими поверхностями недопустимо — металл экранирует сигнал и снижает точность позиционирования.

Допускается установка под материалами, не создающими помех: стекло, пластик, текстиль. Выбирайте открытые участки кузова с прямой видимостью неба для максимальной эффективности работы модуля.

Подключение к бортовой сети

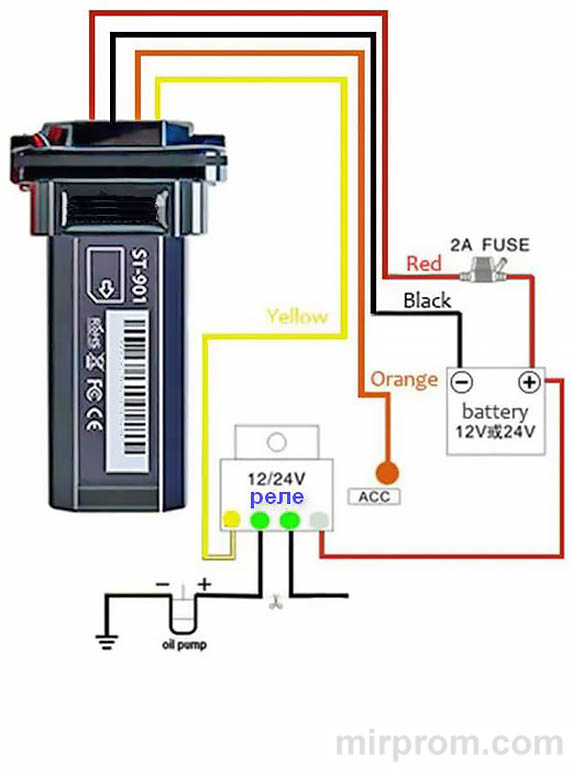

Схема подключения проводов трекера к электросети автомобиля:

• → Красный провод: плюс 12 В бортовой сети
• → Чёрный провод: масса (земля, кузов)
• → Оранжевый провод: сигнал ACC (зажигание)

Чёрные провода реле подключаются к цепи бензонасоса или другому критическому узлу, отключение которого блокирует запуск двигателя. Это позволяет дистанционно обездвижить транспортное средство при необходимости.

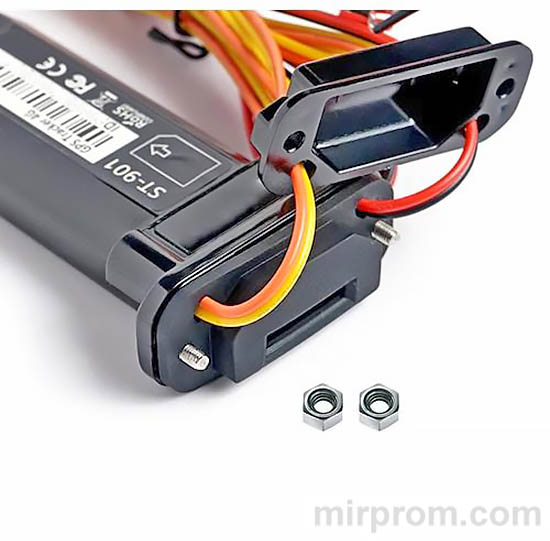

Установка SIM-карты

Перед установкой убедитесь, что SIM-карта активирована, отключён запрос PIN-кода и подключён пакет интернета (GPRS). Поддерживаются операторы с покрытием 2G.

1. Открутите фиксирующий винт и откройте крышку отсека
2. Вставьте SIM-карту контактами вниз до щелчка
3. Закройте крышку и зафиксируйте винтом

SMS-команды управления

Управление трекером осуществляется через текстовые сообщения. Все команды отправляются на номер установленной SIM-карты в формате: команда+пароль+параметры. Пароль по умолчанию — 0000.

Базовые команды

Набор команд для первичной настройки и повседневного использования:

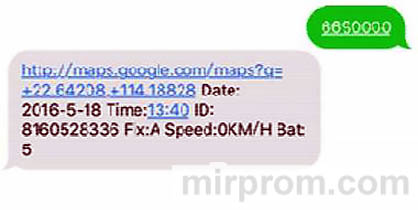

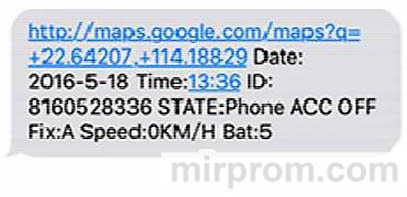

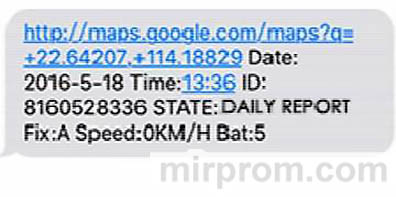

• → Запрос местоположения: 6690000 → ответ: ссылка на Google Maps с координатами
• → Запрос по звонку: позвоните на номер трекера → ответ: ссылка на карту или последнее известное местоположение
• → Смена пароля: 77712340000 (новый пароль 1234, старый 0000)
• → Настройка часового пояса: 8960000 E07 (UTC+7)
• → Режим работы: 7000000 (SMS) или 7100000 (GPRS, по умолчанию)

Настройка геозоны и тревог

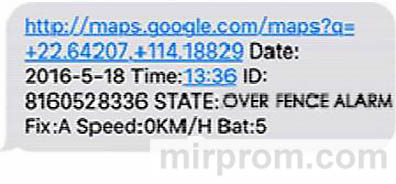

Функции безопасности позволяют получать уведомления о выходе за пределы зоны, превышении скорости или несанкционированном перемещении:

• ⚠️ Геозона вкл/выкл: 2110000 / 2100000
• ⚠️ Радиус геозоны: 0050000 1000 (1000 метров)

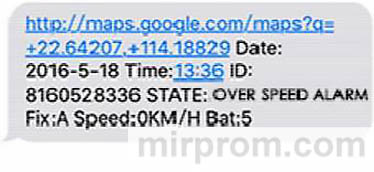

• ⚠️ Тревога скорости: 1220000 120 (порог 120 км/ч, 0 — отключить)

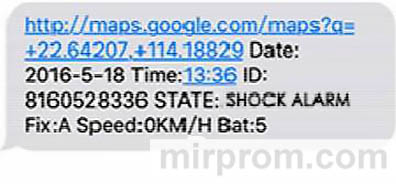

• ⚠️ Датчик удара: 1810000T10 (вкл, чувствительность 10) / 1800000 (выкл)

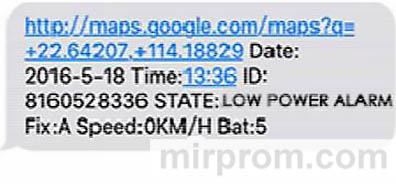

• ⚠️ Низкий заряд АКБ: уведомление отправляется автоматически при уровне Bat:1 (20%)

Конфигурация GPRS и сервера

Для передачи данных на сервер мониторинга требуется настроить точку доступа и адрес сервера:

• 🔹 Настройка APN: 8030000 internet.mts.ru mts mts (APN, логин, пароль)
• 🔹 IP и порт сервера: 8040000 45.112.204.101 8090
• 🔹 Интервал передачи (ACC вкл): 8050000 20 (20 секунд)
• 🔹 Интервал передачи (ACC выкл): 8090000 300 (300 секунд)

Значение интервала от 10 до 18000 секунд. При установке 0 передача по GPRS отключается, остаётся только SMS-режим.

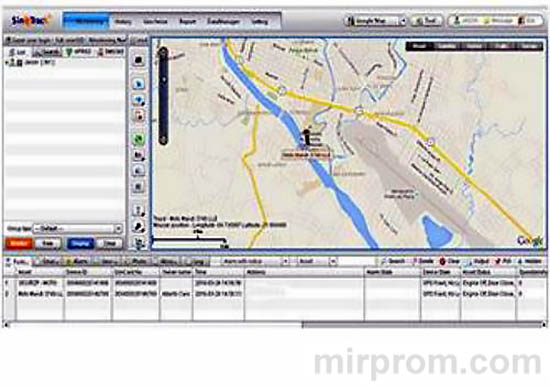

Отслеживание на платформе

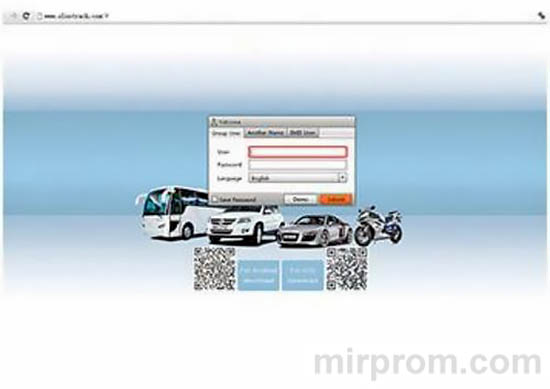

Для визуального контроля перемещений авторизуйтесь на официальной платформе мониторинга:

• ★ Веб-версия: www.sinotracking.com или http://45.112.204.101 (SinoTrack IoT PC Platform)
• ★ Мобильное приложение: доступно для скачивания на сайте производителя

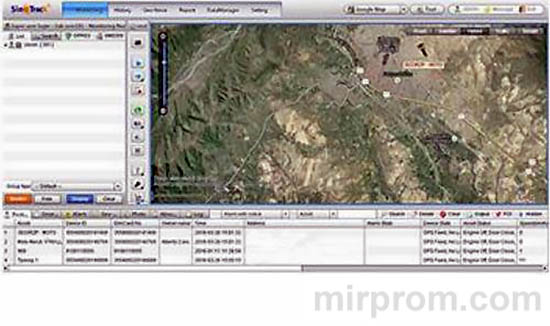

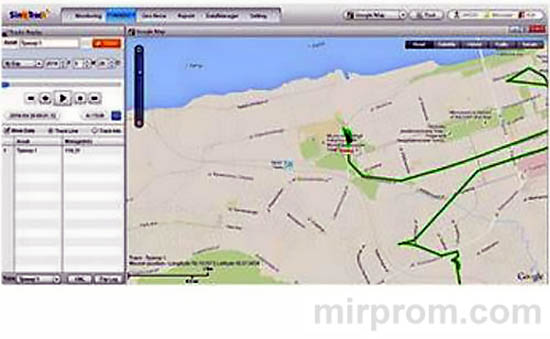

После входа в систему добавьте устройство по ID-номеру (указан на корпусе или в ответе на команду RCONF). На карте в реальном времени будет отображаться местоположение, скорость, направление движения и история маршрутов.

Диагностика и устранение неполадок

Типовые ситуации и способы их решения:

• ✅ Трекер не отвечает на команды → проверьте баланс SIM-карты, наличие сети 2G, корректность ввода пароля
• ✅ Нет GPS-сигнала → убедитесь, что антенна не экранирована металлом, устройство находится на открытом пространстве
• ✅ Не передаются данные по GPRS → проверьте настройки APN, баланс интернета, адрес сервера и порт
• ✅ Ложные срабатывания датчика удара → снизьте чувствительность командой 1810000T5

Для получения текущей конфигурации устройства отправьте команду RCONF. В ответ трекер пришлёт полный список активных параметров: пароли, номера телефонов, режимы работы, настройки сервера и интервалов передачи.

Сводная таблица команд

Для быстрого доступа к основным функциям приводим справочную таблицу команд управления трекером Sinotrack ST-901:

При соблюдении правил установки и настройки трекер Sinotrack ST-901 обеспечит надёжный контроль местоположения и состояния транспортного средства. Сохраните данную инструкцию для оперативного доступа к справочной информации в процессе эксплуатации.
