Конструкция и принцип работы
Почему механика надёжнее электроники
Никаких меню, кнопок, прошивок. Вращаете диск — выставляете время. Утапливаете сегменты — задаёте интервалы включения. Переключатель на корпусе — обход программы. Всё. Просто, как дважды два.
✔️ Не боится скачков напряжения
✔️ Не сбрасывается при отключении света
✔️ Работает в мороз и жару
✔️ Не требует настройки через приложение
Минус один: точность чуть ниже цифровых аналогов. Но для включения света, полива, вентиляции — разница незаметна. Что логично.

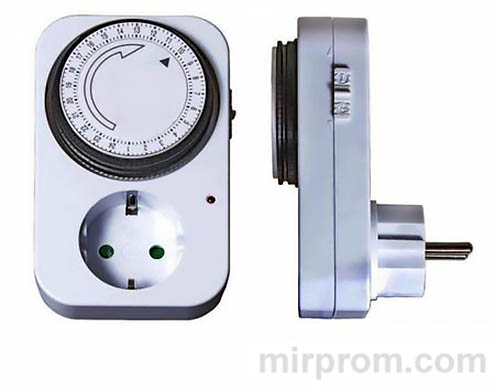

Рис. 1. Внешний вид таймера: диск, сегменты, боковой переключатель
Диск, сегменты, стрелка: краткий гид
→ Кольцо с делениями: 24 часа, полный оборот за сутки
→ Сегменты под кольцом: каждый = 15 минут работы
→ Стрелка на корпусе: указывает текущее время
→ Боковой переключатель: ручное включение/выключение
→ Вилка и розетка: стандартные, на 16 А
Всё под пальцем. Интуитивно. Даже без инструкции разберётесь — но лучше прочитать, чтобы не гадать.
Программирование: настройка расписания
Пошаговая установка интервалов включения
→ Найдите сегменты под вращающимся кольцом
→ Осторожно прижмите вниз те, что соответствуют нужному времени
→ Каждый сегмент = 15 минут. Хотите свет с 20:00 до 24:00? Прижмите 16 сегментов подряд
→ Можно задать несколько интервалов в течение суток — хоть каждые 2 часа
Просто. Без сложных меню. Нажал — и готово.
Пример: освещение в вечернее время
Задача: лампа включается в 20:00, выключается в 24:00.
→ Найдите на диске цифры 20 и 24
→ Прижмите все сегменты между ними
→ Готово. Таймер будет включать свет каждый вечер в это время
Нужно больше интервалов? Прижмите сегменты в других частях диска. Хоть 10 раз в сутки — ограничений нет.
Настройка текущего времени
Почему это важно и как сделать правильно
→ Поверните кольцо вправо (по часовой стрелке)
→ Совместите стрелку на корпусе с текущим временем на диске
→ Включите таймер в розетку — кольцо начнёт вращаться само
⚠️ Важно: вращать можно только по часовой стрелке. Против — механизм может сбиться.
⚠️ Если вынули из розетки — время сбросилось. При повторном включении настройте заново.
Бывает и так: забыли настроить время — таймер работает, но не в те часы. Проверка перед включением экономит нервы.
Точность хода и коррекция
Механический привод — это надёжно, но не идеально. Погрешность 1–2 минуты в сутки — норма. Раз в неделю сверяйтесь с часами, при необходимости подкрутите диск. 10 секунд — и всё снова точно.
Подключение приборов: порядок и безопасность
Пошаговое подключение нагрузки
→ Убедитесь, что таймер настроен на правильное время
→ Включите таймер в розетку 220–240 В
→ Вставьте вилку прибора (лампа, обогреватель, насос) в розетку таймера
→ Убедитесь, что сам прибор включён (кнопка на нём в положении «Вкл»)
→ Готово. Система работает.
Не наоборот. Сначала таймер в сеть — потом прибор в таймер. Так безопаснее.
Какие приборы можно подключать
✔️ Освещение: лампы, гирлянды, подсветка
✔️ Обогрев: тепловентиляторы, масляные радиаторы (до 3500 Вт)
✔️ Аквариум: компрессор, подсветка, нагреватель
✔️ Вентиляция: вытяжки, кулеры
⚠️ Не подключайте приборы с пусковыми токами выше 16 А: мощные электродвигатели, компрессоры без плавного пуска.
Внепрограммное включение: обход таймера
Когда и как использовать ручной режим
На боковой стороне — переключатель. Два положения:
→ «Таймер»: работает по программе
→ «Вкл»: прибор работает постоянно, независимо от сегментов
Удобно для проверки: включили вручную — увидели, что лампа горит. Значит, всё подключено верно.
Или срочно нужно свет, а по программе он выключен. Переключили — и готово. Без перепрограммирования.
Практические сценарии использования
Для дома: свет, безопасность, экономия
→ Имитация присутствия: свет включается вечером, выключается ночью. Отпугивает непрошеных гостей.
→ Ночник в коридоре: работает с 23:00 до 06:00. Не споткнётесь, идя в туалет.
→ Обогрев ванной: включается за 30 минут до душа. Тепло и комфортно.
Для хозяйства: аквариум, полив, вентиляция
→ Подсветка аквариума: 8 часов в день, строго по расписанию. Рыбки довольны, водоросли не разрастаются.
→ Полив растений: 2 раза в день по 15 минут. Экономия воды + автоматизация.
→ Вентиляция теплицы: проветривание каждые 4 часа. Растения дышат, вы не бегаете с лейкой.
| Задача | Настройка сегментов | Выгода |
|---|---|---|
| Имитация присутствия | 19:00–23:00, 06:00–08:00 | Безопасность + спокойствие |
| Полив газона | 07:00–07:15, 19:00–19:15 | Экономия воды + автоматизация |
| Обогрев помещения | 06:00–09:00, 18:00–23:00 | Комфорт + контроль расходов |
| Подсветка аквариума | 10:00–18:00 | Здоровье рыб + эстетика |
Технические характеристики
Базовые параметры устройства
| Параметр | Значение |
|---|---|
| Напряжение | 220–240 В, 50 Гц |
| Макс. ток / мощность | 16 А / 3500 Вт |
| Интервал программирования | 15 минут |
| Индукционная нагрузка | до 460 ВА / 2 А |
| Рабочая температура | –10 °C...+40 °C |
| Степень защиты | IP20 |
| Тип механизма | Механический, суточный |
Что важно знать о нагрузках
Активная нагрузка (лампы, обогреватели) — до 3500 Вт. Индуктивная (двигатели, трансформаторы) — до 460 ВА. Если не уверены — посмотрите на шильдике прибора. Или возьмите с запасом.
⚠️ Превышение мощности = перегрев = риск. Не экономьте на безопасности.
Решение распространённых вопросов
Таймер не включает прибор в нужное время
✖️ Проверьте, настроено ли текущее время на диске
✖️ Убедитесь, что сегменты прижаты до щелчка
✖️ Проверьте, включён ли сам прибор (кнопка на нём)
✖️ Убедитесь, что переключатель на корпусе в положении «Таймер», а не «Вкл»
Практика показывает: 9 из 10 «поломок» — это ошибка в настройке. Перепроверьте шаги — и всё заработает.
Диск не вращается или вращается рывками
→ Возможно, таймер перегружен — отключите мощный прибор
→ Или механизм засорился — аккуратно продуйте сжатым воздухом
→ Или износ — если таймеру больше 5 лет, пора задуматься о замене
Механика надёжна, но не вечна. Уход продлевает жизнь.
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Не включает | Не настроено время / сегменты | Проверить диск и прижатые сегменты |
| Включает не вовремя | Сбито время / сдвинулся диск | Перенастроить текущее время |
| Греется корпус | Перегрузка / плохой контакт | Снизить нагрузку / проверить вилку |
| Диск заедает | Засор / износ механизма | Продуть / заменить при износе |
| Искрит розетка | Люфт вилки / окисление | Заменить таймер / почистить контакты |
Правила безопасной эксплуатации
Что категорически нельзя делать
✖️ Не подключайте приборы мощнее 3500 Вт — сработает перегрузка
✖️ Не оставляйте без присмотра нагревательные устройства: радиаторы, тепловентиляторы
✖️ Не используйте во влажных помещениях: ванная, улица, теплица без защиты
✖️ Не разбирайте корпус: внутри механика, не электроника — ремонт сложен
✖️ Не вращайте диск против часовой стрелки — механизм может сбиться
Уход и хранение
→ Протирайте корпус сухой салфеткой
→ Не допускайте попадания воды и пыли внутрь
→ Храните в сухом месте, в оригинальной упаковке
→ При длительном простое: выньте из розетки, уберите в коробку
30 секунд на уход = месяцы безупречной работы. Простая арифметика.
Гарантия и сервис
Что покрывает гарантия
Производитель даёт гарантию в соответствии с законодательством. Обычно — 1 год с момента покупки. Сохраняйте чек, упаковку, инструкцию — без них возврат затруднён.
Когда гарантия не действует
✖️ Нарушение правил эксплуатации (перегрузка, влага, механические повреждения)
✖️ Вмешательство в конструкцию: разборка, ремонт «на коленке»
✖️ Подключение к сетям с отклонением от норм (нестабильное напряжение)
✖️ Форс-мажор: удар молнии, пожар, наводнение
Производитель оставляет за собой право на технические изменения. Это нормально — технологии не стоят на месте.
SYSTEC TG-14A — не «умная» розетка в современном понимании. Здесь нет приложения, голосового управления, сценариев. Зато есть то, чего часто не хватает цифровым аналогам: надёжность, простота, работа в любых условиях. Если вам нужно автоматизировать свет, обогрев или полив без лишних сложностей — эта модель справится. Главное — настроить с первого раза и не превышать лимиты мощности.
