Таймер ТЭ15 с электронным управлением Руководство по эксплуатации
1 Назначение и область применения
1.1 Таймер электронный ТЭ15 товарного знака IEK (далее - таймер) предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени и управления в различных технологических процессах. По требованиям безопасности соответствует техническому регламенту Таможенного союза ТР ТС 004/2011 и ГОСТ Р 51324.2.3 (МЭК 60669-2-3).
1.2 Таймер спроектирован для работы в однофазной сети переменного тока напряжением 230 В частотой 50 Гц. Таймер снабжён автономным подзаряжаемым источником питания -герметичным аккумулятором, который обеспечивает резервное питание в течение не менее 150 часов.
1.3 Область применения таймера: в промышленных и бытовых электроустановках для установки в распределительных щитах со степенью защиты не ниже IP30 по ГОСТ 14254 (IEC 60529). Монтаж таймера осуществляется на Т-образную направляющую ТН35 ГОСТ IEC 60715.
1.4 Климатическое исполнение таймера УХЛ 4 по ГОСТ 15150. Диапазон рабочих температур от -5°С до +40 °С. Высота над уровнем моря - не более 2000 м.
В части воздействия механических факторов внешней среды таймер соответствует группе условий эксплуатации М1 по ГОСТ 17516.1.
2 Технические характеристики
2.1 Технические характеристики таймера ТЭ15
- при cos φ = 1: 16
- при cos φ = 0,4: 8
.
2.2 Габаритные и установочные размеры таймера ТЭ15 приведены в рисунке 1.

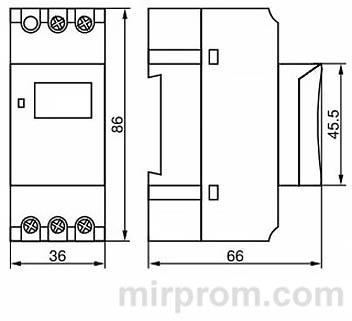

Рисунок 1. Габаритные и установочные размеры таймера ТЭ15
3 Комплектность
3.1 В комплект поставки входят:
- таймер ТЭ15- 1 шт.;
- руководство по эксплуатации. Паспорт - 1 экз.
4 Устройство и принцип работы

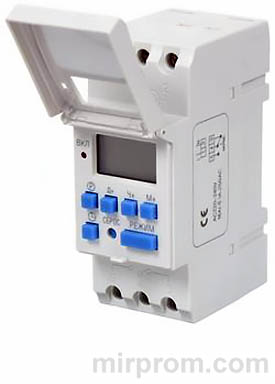

4.1 Таймер состоит из следующих узлов: блока питания, микропроцессора, жидкокристаллического дисплея, кнопок программирования, реле с переключающимися контактами, винтовых контактных зажимов, резервного аккумулятора и светодиодного индикатора включения реле. Лицевая панель устройства с расположенными на ней индикаторами и кнопками закрыта откидной крышкой.
4.2 Напряжение питания подаётся на контактные зажимы «1» и «2». Нагрузка EL1 подключается к зажимам: «3» - размыкающий контакт, либо «5» - замыкающий контакт. Зажим «4» - общий.
Схема подключения таймера приведена на рисунке 2.
4.3 Микропроцессор таймера обеспечивает выполнение 8 циклов управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.
4.4 Жидкокристаллический дисплей таймера имеет два режима индикации:
- текущего времени (включается кнопкой часы «
»);
- программирования (включается кнопкой «
»).
Рисунок 2. Схема подключения таймера ТЭ15
5 Программирование
5.1 Подключить таймер к источнику питания. Нажать кнопку «СБРОС». В течение 8 секунд происходит автоматический опрос состояния таймера (на жидкокристаллическом дисплее высвечиваются все имеющиеся на нём символы), затем включается отсчет времени.
5.2 Исходное состояние отсчета времени предусматривает 24-часовую шкалу. Для переключения на 12-часовую шкалу кнопку «»держать в нажатом состоянии 6 секунд (на жидкокристаллическом дисплее появляется надпись «РМ»). Для возврата в 24-часовую шкалу кнопку «» необходимо удерживать в нажатом состоянии 6 секунд.
5.3 Установка текущей даты и времени.
При нажатой кнопке «»:
- нажатием кнопки «Д+» установить текущий день недели. На ЖК-дисплее день недели обозначается двумя латинскими буквами: «МО» - понедельник; «ТО» - вторник; «WE» - среда; «ТН» - четверг; «FR» - пятница; «SA» - суббота; «SU» - воскресенье;
- нажатием кнопки «Ч+» установить текущее время в часах;
- нажатием кнопки «М+» установить текущее время в минутах.
5.4 Нажатием кнопки «РЕЖИМ» можно установить исходное состояние переключающихся контактов. При нажатии на кнопку «РЕЖИМ» на ЖК-дисплее отражаются надписи: «ON»; «ON AUTO»; «OFF»; «AUTO OFF». Диаграмма работы таймера при переключении кнопки «РЕЖИМ» приведена в таблице 2.
..
Таблица 2 - Диаграмма работы таймера ТЭ15 при переключении кнопки «РЕЖИМ»
| Установка кнопки «РЕЖИМ» | Переключающиеся контакты | Состояние реле | Программа управления | Индикатор включения реле «ВКЛ» | ||
| 3 | 4 | 5 | ||||
| ON | — | замкнуты | включено | отключена | горит | |
| OFF | замкнуты | — | отключено | отключена | — | |
| ON AUTO | — | замкнуты | включено | срабатывание на отключение | горит | |
| OFF AUTO | замкнуты | — | отключено | срабатывание на включение | — | |
5.5 Установка программы работы таймера осуществляется согласно таблице 3.
Таблица 3
| Шаг | Кнопка | Функция | Индикация |
| 1 | |
Установка 1-го цикла включения | «1 ON» |
| 2* | «Д+» | Установка дней недели | Символы дней недели |
| 3 | «Ч+»/«М+» | Установка часов и минут | Время в цифрах |
| 4 | |
Установка 1-го цикла отключения | «1 OFF» |
| 5 | «Д+» | Установка дней недели | Символы дней недели |
| 6 | «Ч+»/«М+» | Установка часов и минут | Время в цифрах |
| 1 | |
Установка 2-го цикла включения | «2 ON» |
| 7 | Повторить шаги 2-6 | Установка 2ч÷8 циклов включения/отключения | Соответствует шагу |
| 8** | |
Программирование окончено | Текущее время в цифрах |
| * Возможна установка: одного любого дня недели; семи дней недели, пяти рабочих дней недели (с понедельника по пятницу), выходные дни (суббота, воскресенье). ** Нажатием кнопки « » можно завершить программирование любого количества циклов включения/отключения. |
|||
5.6 В случае необходимости изменения ранее запрограммированного цикла включения/отключения необходимо:
- нажатием кнопки «» выбрать номер цикла включения/отключения (наЖК-дисплее появится номер цикла и надпись «ON» или «OFF»);
- нажать кнопку «РЕЖИМ» (на ЖК-дисплее время будет отображено прочерками);
- два раза нажать кнопку «РЕЖИМ» (после второго нажатия на ЖК-дисплее будет отражена измененная программа цикла)*;
- два раза нажать кнопку «РЕЖИМ» (после второго нажатия на ЖК-дисплее будет отражена измененная программа цикла)*;
- нажать кнопку «» для завершения программирования цикла.
* Неиспользуемые циклы можно отключить кнопкой «РЕЖИМ» (при этом на ЖК-дисплее время будет изображено прочерками).
6 Требования безопасности
6.1 По способу защиты от поражения электрическим током таймер соответствует классу О по ГОСТ IEC 61140.
6.2 Таймер ремонту не подлежит. При выходе из строя и по истечении срока службы изделие утилизировать.
7 Условия транспортирования и хранения
7.1 Транспортирование таймеров в части воздействия механических факторов по группе С и Ж по ГОСТ 23216, климатических факторов - по группе 4 (Ж2) ГОСТ 15150.
7.2 Транспортирование таймеров допускается любым видом крытого транспорта, в упаковке производителя, обеспечивающим предохранение упакованных таймеров от повреждений, загрязнения и попадания влаги.
7.3 Хранение таймеров осуществляется только в упаковке изготовителя в закрытых помещениях с естественной вентиляцией при температуре окружающего воздуха от минус 45 до плюс 50 °C и относительной влажности (60-70) %.
8 Утилизация
8.1 Таймер утилизируется в соответствии с правилами утилизации бытовой электронной техники.
