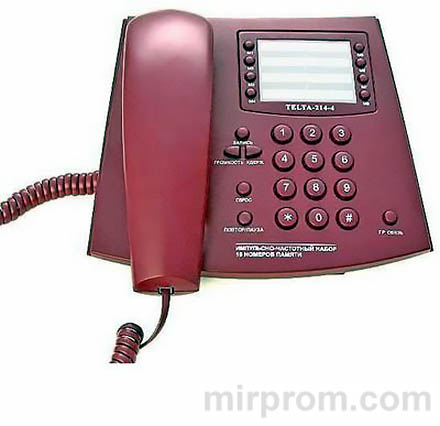

Кнопочный телефонный аппарат Телта-214-4 Инструкция по эксплуатации
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ
АЛ - абонентская линия
АВУ - абонентская высокочастотная установка
АТС - автоматическая телефонная станция
ЖКИ - жидкокристаллический дисплей
МТ - микротелефонная трубка
РП - рычажный переключатель
ТУ - технические условия
ЗИП - запасные инструменты и принадлежности
ОТК - отдел технического контроля
Руководство по эксплуатации на телефонный аппарат ТЕЛТА-214-4, именуемый далее ТА, содержит сведения, необходимые для правильной эксплуатации ТА и технического обслуживания.
.
1 Описание и работа ТА
1.1 Назначение ТА
ТА разработан для эксплуатации в сетях автоматических телефонных станций и другого коммутационного оборудования по 2-х проводным линиям.
ТА разработан для эксплуатации в закрытых отапливаемых помещениях при следующих климатических условиях:
- температура окружающей среды от плюс 5 до плюс 40°C;
- относительная влажность воздуха до 80% при температуре 25°C;
- атмосферное давление от 84 до 107 кПа.
1.2 Технические характеристики ТА.
1.2.1 Телефонный аппарат соответствует требованиям ГОСТ 7153-85, предъявляемым к аппаратам второго класса сложности.
1.2.2 Электропитание ТА осуществляется по проводам АЛ от станционного источника постоянного тока с напряжением 60±12/-6 В или 48±4/-2 В при сопротивлении моста питания 2?(500±50) Ом или 2?(400±40) Ом , соответственно, и сопротивлении АЛ от 0 до 600 Ом.
1.2.3 ТА имеет кнопочный номеронабиратель, буквенно-цифровой жидкокристаллический индикатор.
1.2.4 ТА обладает защитой от импульсных электрических перенапряжений в АЛ и обеспечивает функционирование при поступлении вызывного сигнала амплитудой до 230В.
1.2.5 ТА выпускается в настольно-настенном исполнении.
1.2.6 ТА имеет съемную переустанавливаемую (для настольной либо настенной установки) опору с ножками.
1.2.7 Масса ТА в упаковке не более 0,8 кг.
1.2.8 Габаритные размеры, мах ТА 217х170х100 мм.
1.3 Функциональные возможности.
» в режиме «громкоговорящей связи» при уложенной микротелефонной трубке.
» с передачей музыкального сопровождения в линию...
1.4 Состав ТА
Комплект поставки ТА приведен в таблице 1.1.
Таблица 1.1 Базовый блок 1
Телефонная трубка 1
Паспорт 1
Руководство по эксплуатации 1
Шнур линейный 1
Шнур микротелефонный спиральный 1
Опора съемная 1
Комплект упаковки 1

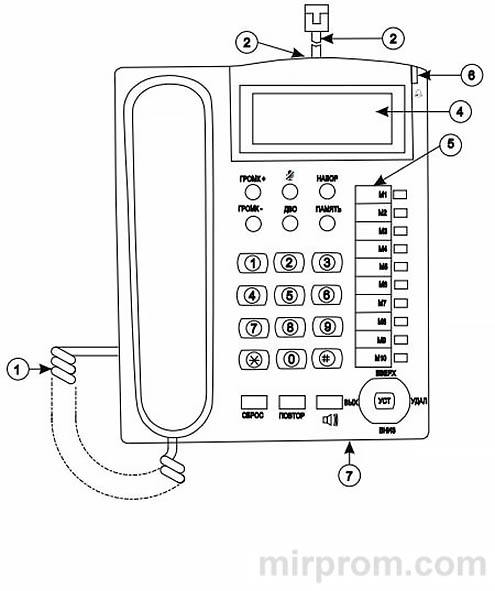

Рис.1 Расположение узлов и органов управления
1 - спиральный шнур;
2 - линейный шнур;
3 - дополнительный разъем подключения ФАКС;
4 - жидкокристаллический дисплей;
5 - шильдик для записи номеров;
6 - индикатор вызывного сигнала;
7 - встроенный микрофон для режима «громкоговорящей связи».
1.5 Устройство и работа
Конструкция ТА и расположение органов управления приведены на Рис.1.
1.5.1 Назначение кнопок:
«М1» ... «М10» - 10 программируемых именных номеров;
«ГРОМК ±» - увеличение уровня приема в режиме «громкоговорящей связи» или в микротелефонной трубке или оперативная регулировка входящего вызывного акустического сигнала;
«ГРОМК -» - уменьшение уровня приема в режиме «громкоговорящей связи» или в микротелефонной трубке или оперативная регулировка входящего вызывного акустического сигнала;
«» - выключение микрофона и удержание линии с музыкальным сопровождением;
«ДВО» - программируемый нормированный отбой на время 95 мс для вызова функций дополнительного обслуживания;
«НАБОР» - автоматический набор номера из списка исходящих или входящих номеров или функция автодозвон;
«ПАМЯТЬ» - вход для выбора и записи именных программируемых номеров нажатием двух кнопок;
«СБРОС» - программируемый нормированный отбой на время от 90 до 1000 мсек для вызова функций дополнительного обслуживания;
«ПОВТОР» - повтор ранее набранного номера после укладки МТ;
«» - включение и выключение режима «громкоговорящей связи», выход из режима программирования;
«УСТ» - вход в режим программирования функций, запись измененных параметров;
«ВЫХ» - вход для просмотра списка исходящих и входящих звонков;
«ВВЕРХ» - перебор данных вперед;
«ВНИЗ» - перебор данных назад;
«УДАЛ» - удаление исходящих и входящих номеров при просмотре;
«0» ... «9» - цифровые кнопки;
«а» - оперативное переключение в частотный режим набора номера;
«#» - используется в режиме частотного набора.
1.6 Маркировка
На основании ТА нанесен серийный номер, а на колпаке обозначение ТА.
1.7 Упаковка
Каждый комплект ТА упаковывается в отдельную коробку из гофрированного картона.
2 Использование по назначению
2.1 Эксплуатационные ограничения
2.1.1 После пребывания ТА при температуре ниже 0°С перед включением необходимо выдержать его при комнатной температуре в течение 6-8 часов.
2.1.2 ТА не разработан для включения в АЛ через АВУ, блокиратор и АТС типа “Квант”. ....
2.2 Подготовка ТА к использованию
2.2.1 При выполнении работ с ТА необходимо соблюдать общие правила техники безопасности, относящиеся к работам, связанным с электрическим током.
2.2.2 Подготовка к работе.
2.2.3 Настройки и программирование ТА
ТА работает в соответствии со стандартом ETS (Европейский стандарт телекоммуникации) и поддерживает только основные функции CLIP (предоставление идентификации линии вызывающего абонента) и отображает только номер телефона вызывающего абонента. Чтобы использовать эту функцию, необходимо заключить договор с АТС, обслуживающей Вашу абонентскую точку.
2.2.3.1 Установка даты и текущего времени
».2.2.3.2 Установка мелодии и громкости вызывного сигнала.
».2.2.3.3 Установка будильника
».❗👉➨ Примечание: Время установки 1-го будильника сбрасывается после его срабатывания. Время установки 2-го и 3-го будильников остается в памяти до отключения.
Для выключения будильников нажать любую кнопку ТА.
2.2.3.4 Установка запрета входящих соединений
».❗👉➨ Примечание: Режим запрета входящих соединений отключается по истечении установленного времени или нажатии любой кнопки ТА.
.....
2.2.3.5 Установка нормированного сброса, контроль способа набора номера, включение блокировки линии при подключении параллельного аппарата.
».2.2.3.6 Установка автоматического набора префикса.
».2.2.3.7 Регулировка контрастности дисплея аппарата.
».2.2.3.8 Программирование именных номеров.
2.2.3.8.1 Программирование 10 именных номеров нажатием одной кнопки.
2.2.3.8.2 Программирование 10 именных номеров нажатием двух кнопок.
......
2.2.4 Использование изделия
2.2.4.1 Набор номера -вариант 1
» при уложенной МТ.2.2.4.2 Набор номера -вариант 2
Для отключения функции «АВТОДОЗВОН» нажать кнопку «».
2.2.4.3 Повторный набор последнего номера
Последний из набранных номеров набирается автоматически нажатием кнопки «ПОВТОР».
2.2.4.4 Введение программируемой паузы
Для введения программируемой паузы в набор номера в нужном месте набора нажать кнопку «ПАУЗА». Для введения более длинной паузы кнопку «ПАУЗА» нажать несколько раз подряд. При этом на дисплее ТА место паузы в наборе отмечается буквой «Р».
2.2.4.5 Оперативное переключение режима набора номера
Оперативное переключение способа набора номера возможно только при переходе из импульсного способа набора номера в частотный, при этом предварительная установка способа набора номера должна быть в режиме «ИМП».
При необходимости в процессе набора номера перейти в определенном месте набора из импульсного в частотный режим нажать кнопку «*» и продолжить набор номера. При этом на ЖКИ ТА место перехода в наборе номера отмечается знаком «L».
.......
2.2.4.6 Набор номера из памяти
2.2.4.6.1 Набор номера нажатием одной кнопки. Вариант 1
2.2.4.6.2 Набор номера нажатием одной кнопки. Вариант 2.
2.2.4.6.3 Набор номера нажатием двух кнопок. Вариант 1.
2.2.4.6.4 Набор номера нажатием двух кнопок. Вариант 2.
2.2.4.7 Регулировка уровня громкости вызывного сигнала
».2.2.4.8 Регулировка уровня громкости приема в режиме «громкоговорящей связи».
2.2.4.9 Регулировка уровня громкости приема в микротелефонной трубке
2.2.4.10 Выключение микрофона и удержание линии Для выключения микрофона и временного удержания линии нажать кнопку «», при этом в линию будет поступать сигнал музыкального сопровождения.
Для включения микрофона и перехода в режим разговора нажать кнопку «» или «».
2.2.4.11 Просмотр номеров исходящих вызовов
Для просмотра исходящих номеров нажать кнопку «ВЫХ», при этом на ЖКИ ТА появится последний из набранных номеров и надпись «OUT». Используя кнопки «ВВЕРХ» или «ВНИЗ» можно просмотреть список всех номеров исходящих вызовов и длительность разговора.
Для удаления ненужных номеров кратковременно нажать кнопку «УДАЛ». Удержание кнопки «УДАЛ» около 3 с приведет к стиранию всего списка исходящих номеров.
2.2.4.12 Просмотр номеров входящих вызовов
Для просмотра входящих номеров нажать кнопку «ВВЕРХ» или «ВНИЗ», при этом на ЖКИ ТА появится последний номер, определенный функцией евро-АОН (Сaller ID) и надпись «IN».
Нажимая кнопки «ВВЕРХ» или «ВНИЗ» можно просмотреть все номера входящих вызовов.
Для удаления ненужных номеров кратковременно нажать кнопку «УДАЛ».
Удержание кнопки «УДАЛ» около 3 с приведет к стиранию всего списка входящих номеров.
❗👉➨ Примечания. При просмотре исходящих или входящих номеров можно произвести набор номера в линию нажатием кнопки «НАБОР».
Если вызываемый абонент занят, повторным нажатием кнопки «НАБОР» возможно включить режим «АВТОДОЗВОН» для повторения попыток соединения.
Для отключения функции «АТОДОЗВОН» нажать кнопку «».
3 Техническое обслуживание.
При загрязнении ТА протирать влажной салфеткой. Допускается увлажнять салфетку мыльным раствором. При чистке ТА попадание воды внутрь корпуса ТА и МТ не допускается. Использование для чистки ТА химически активных веществ и растворителей не допускается.
