Тепловизор Guide PC210 Инструкция

Возможности Guide PC210: точная термография в компактном корпусе

Для чего нужен этот тепловизор

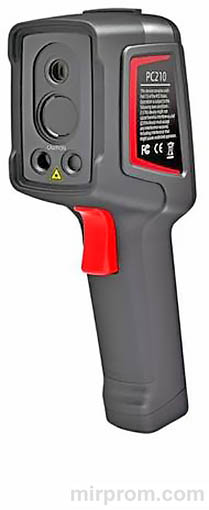

Тепловизор Guide PC210 создан для тех, кто ищет баланс между профессиональным функционалом и портативностью. ИК-детектор разрешением 256×192 пикселя обеспечивает детальную картину теплового поля, а технология улучшения композитных изображений SharpIR позволяет быстрее выявлять потенциальные неисправности — будь то перегрев электропроводки, утечка тепла в здании или диагностика механического оборудования.

Guide PC210 поддерживает четыре режима отображения: чистое инфракрасное изображение, видимый свет, наложение ИК на фото (MIF) и картинка в картинке (PIP). Это даёт гибкость в анализе: можно сравнивать тепловую карту с визуальной обстановкой, не переключая устройства. Диапазон измерений от -20°С до +550°С покрывает большинство бытовых и промышленных задач.

Технические характеристики: детектор 256×192 и диапазон -20...+550°С

Оптика и измерения

Фокусное расстояние 3,2 мм обеспечивает угол обзора 56°×48° — достаточно широкий, чтобы охватить крупный объект, и достаточно узкий для детального анализа отдельных узлов. Ручная фокусировка позволяет добиться максимальной чёткости изображения в любых условиях. Погрешность измерения ±2°С соответствует требованиям полупрофессионального класса.

Защита и автономность

Степень защиты IP54 означает, что прибор устойчив к брызгам воды и пыли — можно работать на улице, в цеху, на стройке. Встроенный литий-ионный аккумулятор обеспечивает длительное время работы без подзарядки. Рабочая температура от -15°С до +50°С позволяет использовать тепловизор в большинстве климатических зон.

Безопасность и условия эксплуатации: 12 правил сохранения прибора

⚠️ Guide PC210 — точный оптический прибор. Бережное обращение продлевает срок службы и сохраняет точность измерений. Запомните эти правила:

• ★ Держите прибор устойчиво при работе — сильная тряска может повредить оптику.
• ★ Не направляйте объектив на солнце, лазеры, сварочную дугу — интенсивное излучение выводит детектор из строя.
• ★ Избегайте работы в пыльной или влажной среде; при использовании под дождём закрывайте крышку объектива после съёмки.
• ★ Не закрывайте вентиляционные отверстия — перегрев сокращает ресурс электроники.
• ★ Не роняйте, не бросайте, не ударяйте прибор — механические повреждения не подлежат гарантийному ремонту.
• ★ Не разбирайте корпус самостоятельно — это аннулирует гарантию и опасно для пользователя.

Чистка оптики требует особой аккуратности: используйте только специальную бумагу для оптических стёкол. Пот с пальцев оставляет следы, которые со временем могут вызвать коррозию покрытия. Если сомневаетесь — лучше не трогать объектив вообще.

Литий-ионный аккумулятор: хранение, зарядка, меры предосторожности

Правила хранения

Храните аккумулятор в прохладном, сухом, вентилируемом месте, вдали от воды и источников тепла. Оптимальная температура: -10°С...+45°С, влажность 65±20%. Заряд при хранении должен составлять 30-70% (напряжение 3,7-3,9 В). Раз в 3 месяца проводите полный цикл заряд-разряд и заряжайте до 70% — это предотвращает деградацию элемента.

Безопасная зарядка

Используйте только оригинальное зарядное устройство или заряжайте аккумулятор внутри прибора. Температура зарядки: 0°С...+45°С. Превышение диапазона ведёт к перегреву, вздутию, потере ёмкости. Никогда не заряжайте аккумулятор рядом с огнём, не замыкайте контакты металлическими предметами, не протыкайте корпус.

⚠️ Если аккумулятор вздулся, потёк, издает необычный запах — немедленно прекратите использование и утилизируйте его в специализированном пункте. Не рискуйте.

Комплектация и компоненты: что внутри и как устроено

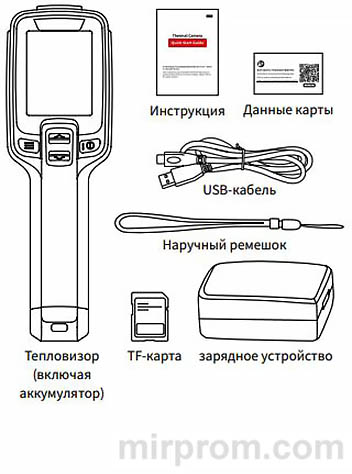

Что вы найдёте в коробке

В комплекте: тепловизор со встроенным аккумулятором, инструкция, карта данных, USB-кабель Type-C, наручный ремешок, зарядное устройство, TF-карта. Всё необходимое для старта — не нужно докупать аксессуары отдельно.

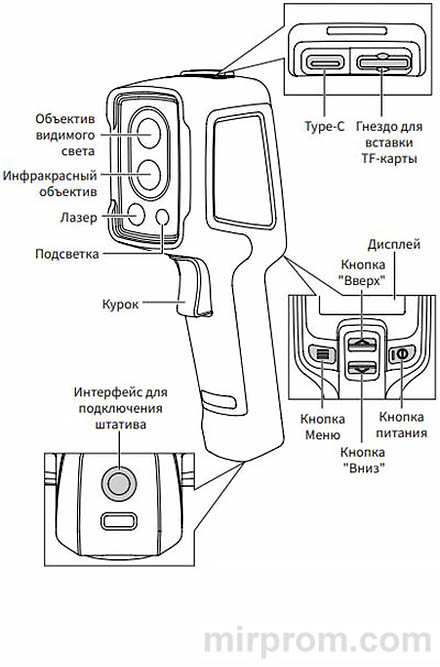

Органы управления и интерфейсы

На корпусе расположены: кнопка питания, «курок» для съёмки, навигационные клавиши 【▲】/【▼】, кнопки сохранения 【⎋S⎋】 и удаления 【⎋D⎋】 изображений, разъём USB Type-C, слот TF-карты, лазерный целеуказатель и подсветка. Эргономичная форма и прорезиненные вставки обеспечивают надёжный хват даже в перчатках.

Базовые операции: съёмка, просмотр, экспорт файлов

Фотосъёмка и сохранение

В режиме наблюдения коротко нажмите «курок» для захвата изображения. Нажмите кнопку 【⎋S⎋】 для сохранения в память или 【⎋D⎋】 для удаления текущего кадра. Подсказки на экране помогут сориентироваться — интерфейс интуитивен даже для новичка.

Просмотр и управление файлами

1. → Кратко нажмите 【⎋S⎋】 для входа в меню.
2. → Выберите раздел «Изображения» кнопками 【▲】/【▼】.
3. → Нажмите 【⎋S⎋】 для входа в галерею.
4. → Просматривайте снимки, переключаясь стрелками.
5. → Для удаления: выберите кадр, нажмите 【⎋S⎋】 и подтвердите.

Экспорт данных на ПК

Откройте крышку разъёма Type-C, подключите прибор к компьютеру кабелем из комплекта. Тепловизор определится как съёмный накопитель. Скопируйте нужные файлы в папку на ПК, откройте их в программном обеспечении для анализа термограмм. После завершения безопасно извлеките устройство.

Режимы отображения: ИК, видимый свет, MIF, PIP

Переключение между режимами

В режиме наблюдения используйте кнопки 【▲】/【▼】 для выбора режима отображения. Guide PC210 поддерживает четыре варианта:

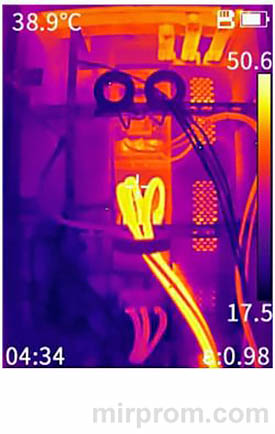

• ★ ИК-режим: чистая тепловая карта — идеален для поиска перегрева.
• ★ Видимый свет: обычное фото — для документирования обстановки.
• ★ MIF (Image Fusion): наложение ИК-изображения на фото — видите и температуру, и контекст.
• ★ PIP (Picture-in-Picture): тепловая картинка в углу экрана — быстро сравниваете детали.

Каждый режим решает свою задачу. Практика показывает: для первичного осмотра удобнее MIF, для детального анализа — чистый ИК. Экспериментируйте, чтобы найти оптимальный вариант под вашу задачу.

Параметры измерения: излучательная способность, расстояние, погрешность

Ключевые настройки для точности

Точность измерения температуры зависит от корректной установки параметров. Перед работой настройте:

Излучательная способность распространённых материалов

Для быстрого подбора ε используйте справочные значения:

• Кожа человека: 0,98 | Вода: 0,96 | Бетон: 0,97
• Краска: 0,90 | Резина: 0,95 | Дерево: 0,85
• Кирпич: 0,75 | Нержавеющая сталь: 0,14 | Алюминий: 0,09

⚠️ Если материал не в списке — начните с ε=0,95 и корректируйте по результатам. Лучше переоценить, чем недооценить риск перегрева.

Температурная сигнализация: настройка порогов срабатывания

Как включить оповещение

Guide PC210 может сигнализировать о превышении или понижении температуры:

1. → Нажмите 【⎋S⎋】 для входа в меню.
2. → Выберите пункт «Сигнализации».
3. → Установите тип: «Повышенная» или «Пониженная» температура.
4. → Задайте порог срабатывания кнопками 【▲】/【▼】.
5. → Подтвердите настройку — при достижении порога прибор подаст визуальный/звуковой сигнал.

★ Практичный сценарий: контролируете температуру подшипника? Установите порог +80°С — при перегреве сразу узнаете. Экономит время на постоянном мониторинге.

Устранение неполадок: типовые вопросы и быстрые решения

Большинство «проблем» с тепловизорами решаются за пару минут. Прежде чем обращаться в сервис, проверьте:

⚠️ Для поддержания точности рекомендуем ежегодную калибровку в авторизованном сервисном центре. Это не реклама — это требование для приборов измерительной техники.

Практика показывает: 9 из 10 обращений — это не поломка, а неверная настройка или временный сбой. Перезагрузка, проверка параметров, чистка оптики — и прибор снова работает как новый. Без преувеличения.
