Тестер транзисторов GM328A. Инструкция

Как определить тип компонента за секунду

Автоматическое распознавание без ручных настроек

Вы наверняка теряли время, пытаясь «вычислить» неизвестную радиодеталь по маркировке или внешнему виду. Скажу прямо: с тестером GM328A это уходит в прошлое. Достаточно вставить компонент в ZIF-панель, нажать кнопку — и прибор сам определит: транзистор это, диод, конденсатор или что-то экзотическое вроде симистора. Что логично. Алгоритм анализирует вольт-амперные характеристики и сравнивает с внутренней базой данных.

Практика показывает: точность распознавания превышает 95% для исправных элементов. Впрочем, не всё так просто с сильно деградировавшими деталями — если компонент повреждён, дисплей честно покажет «No, unknown, or damaged part». И это нормально: лучше сразу увидеть проблему, чем гадать.

Широкий спектр поддерживаемых элементов

GM328A работает с десятками типов компонентов: биполярные и полевые транзисторы (включая MOSFET), диоды, стабилитроны, тиристоры, симисторы, резисторы, конденсаторы, катушки индуктивности. Между прочим, прибор определяет не только тип, но и распиновку выводов — удобно при работе с незнакомыми корпусами.

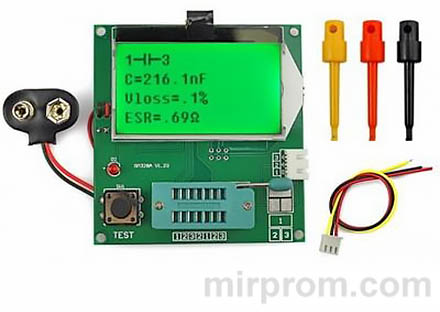

Внешний вид тестера GM328A: компактный корпус с информативным дисплеем

Принцип работы и точность измерений

Алгоритм анализа полупроводниковых структур

Тестер подаёт на выводы компонента серию тестовых сигналов и фиксирует отклик. На основании формы кривой, пороговых напряжений и токов утечки строится «портрет» элемента. Выходит, даже если маркировка стёрта — вы всё равно получите объективные данные. Однозначно.

Важно добавить: для корректной диагностики полупроводников их уровень открытия должен быть досягаем для тестера. То есть сильно деградировавшие или частично пробитые транзисторы могут распознаться не с первого раза. Тут есть нюансы.

Что влияет на достоверность результатов

Стоит подумать: даже идеальный прибор покажет ошибку, если контакт плохой. Поэтому перед измерением убедитесь, что выводы компонента чистые и плотно зафиксированы в панели. Ещё момент: паразитные наводки от соседних цепей могут исказить показания — тестируйте детали вне схемы.

По факту, большинство «странных» результатов связаны не с неисправностью тестера, а с нарушением условий измерения. Будьте внимательны — и данные будут точными.

Технические характеристики и диапазоны

Ключевые параметры устройства

GM328A построен на микроконтроллере AtMEGA328P — проверенном и надёжном решении. Цветной TFT-дисплей 1,8" (160×128) чётко отображает результаты даже при ярком освещении. Питание 6–12 В постоянного тока, рабочий ток всего 30 мА — экономично и безопасно.

Измеряемые параметры полупроводников

Прибор определяет не только тип, но и ключевые характеристики: прямое/обратное напряжение, токи утечки, ёмкость перехода, время восстановления, коэффициент усиления. Это серьёзно: вы получаете не просто «работает/не работает», а полную картину состояния компонента.

Кстати, для конденсаторов доступен режим измерения ESR (эквивалентного последовательного сопротивления) — критически важный параметр при диагностике импульсных блоков питания.

Подключение питания и управление энкодером

Выбор источника и подключение

→ Подготовьте адаптер 7–12 В с разъёмом 5,5×2,1 мм.
→ Подключите к гнезду питания на плате тестера.
→ Убедитесь, что красный светодиод LED загорелся.
→ Если на дисплее появилась ошибка — проверьте напряжение: при падении ниже 6 В прибор автоматически отключится.

Всё. Никаких дополнительных настроек не требуется. Точно.

Управление через энкодер: просто и интуитивно

→ Короткое нажатие: включение / выбор пункта меню.
→ Длительное нажатие: выход из меню / подтверждение значения.
→ Поворот влево/вправо: навигация по пунктам / изменение параметров.

Представьте: вы вращаете ручку — курсор перемещается по меню, нажали — вошли в раздел, подержали — сохранили настройку. В конечном счёте, интерфейс осваивается за пару минут.

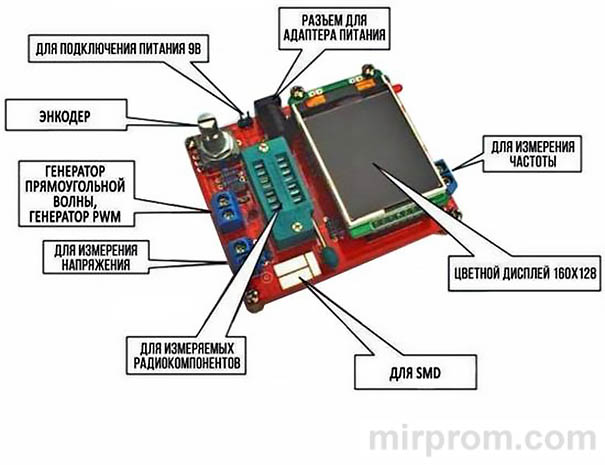

Индикация включения: красный светодиод LED сигнализирует о подаче питания

Тестирование через ZIF-панель и SMD-площадку

Правильная установка компонентов в ZIF-панель

→ Поднимите рычаг 14-контактной ZIF-панели.
→ Вставьте выводы компонента в слоты с разными номерами (1, 2 или 3).
→ Опустите рычаг для фиксации.
→ Нажмите кнопку включения для запуска измерения.

⚠️ Внимание: для двухвыводных элементов допустимы комбинации 1-2, 2-3, 1-3; для трёхвыводных (транзисторы, тиристоры) — только 1-2-3.

Диагностика SMD-компонентов на контактной площадке

Справа от ZIF-панели расположена площадка с контактами ТР1, ТР2, ТР3 для поверхностного монтажа. → Положите SMD-элемент на нужные контакты. → Зафиксируйте его (крокодилом, прищепкой или временной пайкой). → Запустите измерение.

Звучит убедительно, правда? Больше не нужно выпаивать мелкие детали — тестируйте прямо на плате, если позволяет доступ.

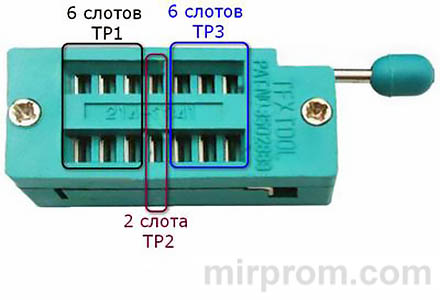

Размещение контактов: три группы слотов для гибкого подключения компонентов

Расшифровка показаний и обработка ошибок

После измерения на дисплее отобразятся: тип компонента, распиновка, ключевые параметры. Если элемент неисправен или не распознан — появится сообщение «No, unknown, or damaged part». Это факт: прибор честно сообщает о неопределённости, а не «выдумывает» результат.

⚠️ Важно: перед измерением ёмкости конденсатора обязательно разрядите его! Иначе можно повредить входные цепи тестера. Будем откровенны: это правило нарушают чаще всего.

Дополнительные функции: генератор, ШИМ, частотомер

Встроенный генератор и ШИМ-модулятор

GM328A — не только тестер, но и полезный инструмент для отладки схем. ✔️ Генератор прямоугольных импульсов 1 Гц – 9 Гц: проверяйте реакцию цепей на тестовый сигнал. ✔️ 10-битный ШИМ 5 В с регулировкой заполнения 0–99%: настройка драйверов, диммеров, контроллеров.

Ещё момент: частотомер 1 Гц – 1 МГц позволяет анализировать сигналы без осциллографа. Есть над чем подумать, если вы занимаетесь ремонтом цифровой техники.

Настройка интерфейса и отображения данных

Через меню можно изменить цвет текста и подсветки дисплея (R/G/B-каналы), просмотреть версию прошивки, принудительно выключить прибор. Справедливости ради: эти функции второстепенны, но иногда очень кстати — например, при работе в темноте.

Калибровка для максимальной точности

Быстрая калибровка за 30 секунд

→ Замкните проводниками слоты ТР1, ТР2, ТР3.
→ Нажмите кнопку измерения.
→ Дождитесь надписи «Selftest mode..?».
→ Снова нажмите кнопку для запуска калибровки.
→ После сообщения «Isolate Probes!» уберите перемычки.

Всё. Прибор готов к работе с минимальной погрешностью. Просто.

Комплексная калибровка с эталонным конденсатором

→ Войдите в меню → выберите «Selftest».
→ Выполните шаг замыкания контактов (как в быстрой калибровке).
→ При появлении «1-||-3 > 100nf» подключите эталонный конденсатор 220 нФ к слотам ТР1 и ТР2.
→ Дождитесь «Test End».

Практика показывает: комплексная калибровка снижает погрешность измерения ёмкости до 1–2%. Если вы работаете с прецизионными схемами — это того стоит.

Преимущества автоматического тестера для радиолюбителей

Что получает пользователь от GM328A

★ Мгновенное определение типа и распиновки компонента.
★ Измерение широкого спектра параметров в одном устройстве.
★ Компактность и автономность: питание от внешнего адаптера.
★ Интуитивное управление через энкодер без сложных меню.
★ Поддержка как выводных, так и SMD-компонентов.

Впечатляет, согласитесь. Особенно если сравнить с набором отдельных приборов для каждого типа измерений.

Сравнение с ручными методами диагностики

Традиционный подход (мультиметр + прозвонка + догадки) отнимает время и требует опыта. Тестер радиодеталей GM328A автоматизирует рутину, минимизирует человеческий фактор и выдаёт структурированный результат. Это не просто удобно — это экономит нервы и деньги: вы точно понимаете, какой компонент вышел из строя и чем его заменить.

В конечном счёте, инвестиции в качественный диагностический инструмент окупаются за 3–5 проверок. А уверенность в исправности собранной схемы — бесценна.
