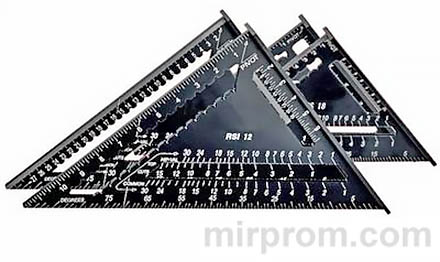

Угольник Свенсона, также известный как " Swanson Speed Square" или Кровельный угольник, это инструмент для измерения и маркировки углов при строительных работах, особенно при работе с деревом. Он обычно имеет форму треугольника с прямым углом и шкалой для измерения углов. Угольник Свенсона также может использоваться для выполнения различных строительных операций, таких как маркировка линий под углом, обозначение параллельных линий и использование в качестве направляющей при пиление. Этот инструмент получил широкое распространение среди строителей и столяров благодаря своей удобной конструкции и многофункциональности.
Кровельный угольник Свенсона Инструкция по использованию на русском языке
.
Руководство по эксплуатации кровельного угольника RS 18, RS 30, RSI 7, RSI 12
О данном руководстве
Поздравляем с приобретением нового кровельного угольника! Вы приобрели измерительный прибор компании SOLA, который облегчит вашу работу и сделает ее более быстрой и точной.
В этом руководстве по эксплуатации приведен обзор возможностей применения кровельного угольника SOLA, а также дополнительная информация о типах и размерах стропил.
Описание
Кровельный угольник Свенсона в исполнении MM

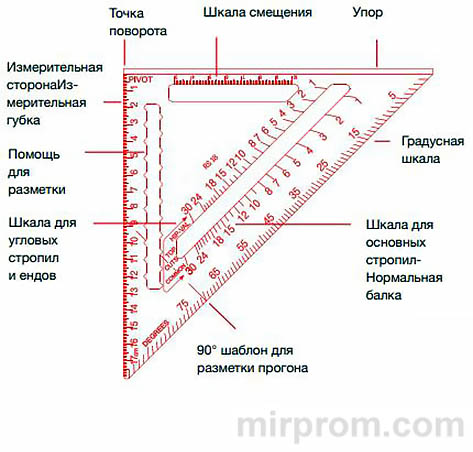

Модель угольника RS 18

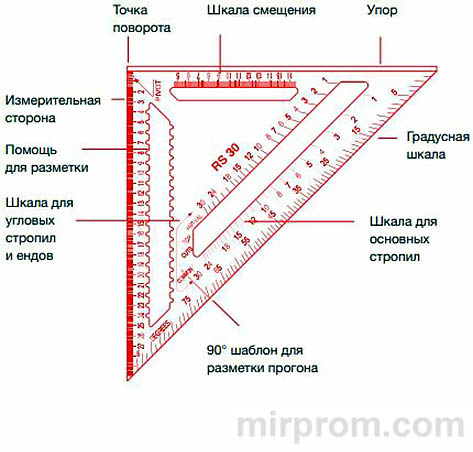

Модель угольника RS 30
Кровельный угольник Свенсона в дюймовом исполнении

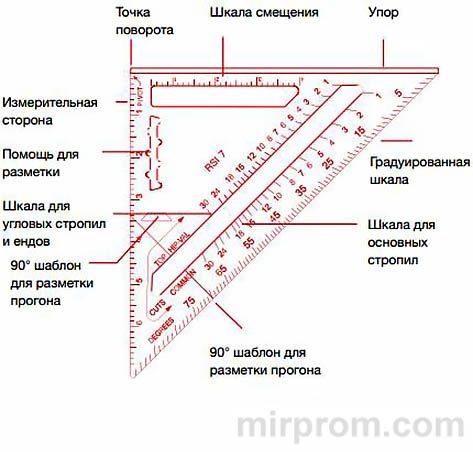

Модель угольника RSI 7

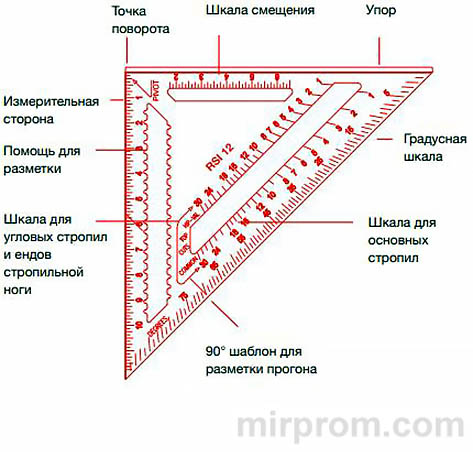

Модель угольника RSI 12
Применение угольника Свенсона

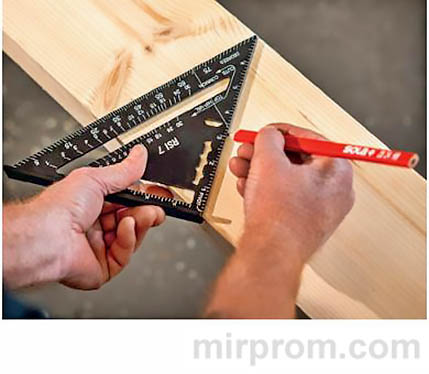

Примечание: Применение показано на примере модели RSI 7.

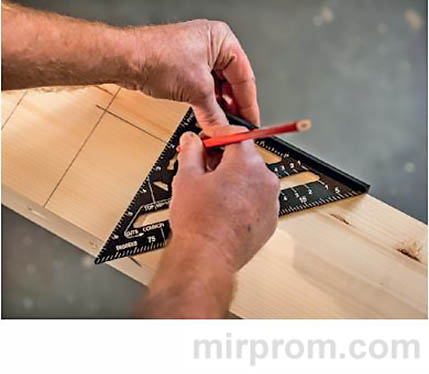

Угол 90°

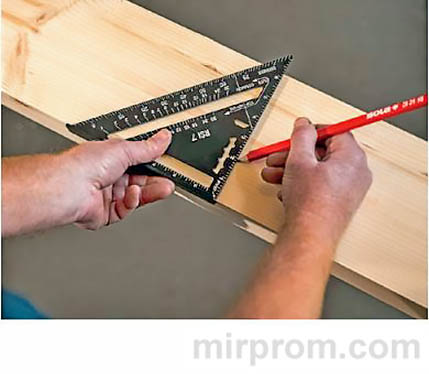

Угол 45°
Транспортир (0–90°)

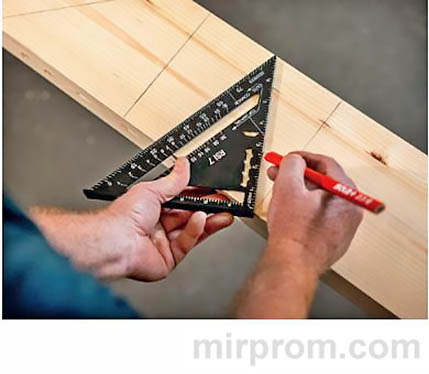

Линия смещения (параллельное смещение)
Шаблон для параллельной разметки и отреза

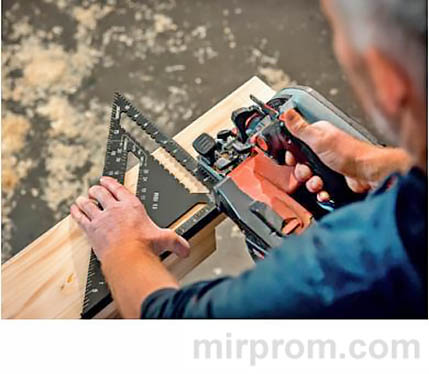

Направляющая для пилы
Основные стропила (COMMON)
Угловые стропила и ендовы (HIP-VAL)

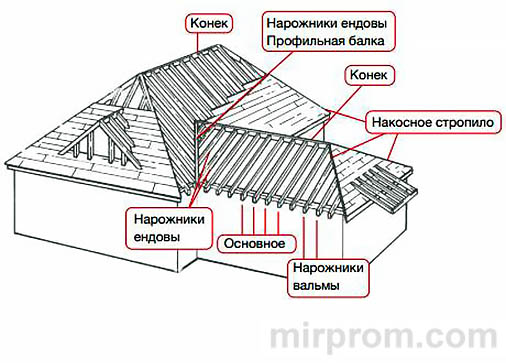

Типы стропил
Основное стропило

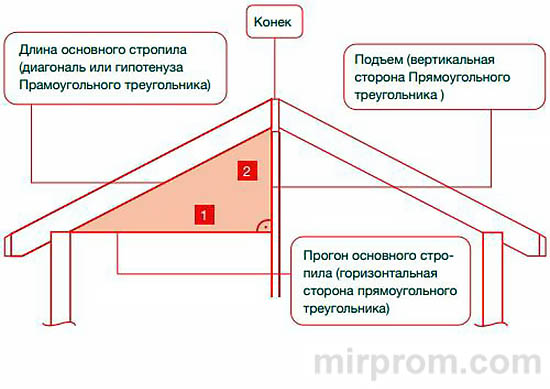

Стропило, которое проходит перпендикулярно (90°) от стены дома к коньку крыши, если смотреть на крышу сверху. Если смотреть со стороны, его длина образует диагональную сторону (длина стропила = гипотенуза) прямоугольного треугольника, вертикальная сторона которого соответствует подъему стропила (высота крыши), а его горизонтальная сторона равна прогону стропила (глубине крыши).
Стропило ендовы
Стропило, которое проходит от верхней стороны стены дома к коньку крыши вдоль линии пересечения крыши пристройки с основной крышей.
Нарожники ендовы
Стропило, которое проходит от стропила ендовы к коньку крыши под углом 90° к стене дома.
Накосное стропило
Стропило, которое проходит по диагонали от верхней части стены дома к коньку крыши, образуя наружный угол крыши.
Нарожники вальмы
Стропила, которые проходят под углом 90° к стене дома от накосного стропила.
Измерение стропил
Использование кровельного Угольника основано на двух простых и распространенных конструкционных размерах: (1) Прогон стропила (глубина крыши) и (2) (высота крыши).
Эти значения можно посмотреть в плане строительства, в чертежах или получить путем измерения.
Прогон стропила
Это горизонтальное или измеряемое ровно расстояние вдоль балки. Оно измеряется в футах или метрах.
Подъем стропила
Подъем — это вертикальное расстояние между высшей и низшей точкой стропила. Оно измеряется в футах или дециметрах.
Подъем в дюймах (только исполнение INCH):
Подъем измеряется в дюймах на фут прогона. Другое название — Подъем в дюймах на фут прогона.
Достаточно знать Подъем и прогон, чтобы на основе расчетной таблицы с обратной стороны кровельного угольника рассчитать длину и срезы основных стропил, ендовных стропил, накосных стропил и нарожников.
Расчетная таблица RS 18/RS 30
| Расчетная таблица для основных стропил Дециметр подъема/метр = градус |
|||
| 1= 5,71 | 6 = 30,96 | 11 = 47,73 | 16 = 57,99 |
| 2 = 11,31 | 7 = 34,99 | 12 = 50,19 | 17 = 59,53 |
| 3 = 16,70 | 8 = 38,66 | 13 = 52,43 | 18 = 60,95 |
| 4 = 21,80 | 9 = 41,99 | 14 = 54,46 | 19 = 62,24 |
| 5 = 26,57 | 10 = 45,00 | 15 = 56,31 | 20 = 63,43 |
Расчетная таблица RSI 7/RSI 12
| Расчетная таблица для основных стропил Дюйм наклона/фут = градус |
|||
| 1 = 4,75 | 6 = 26,50 | 11 = 42,50 | 16 = 53,25 |
| 2 = 9,50 | 7 = 30,25 | 12 = 45,00 | 17 = 54,75 |
| 3 = 14,00 | 8 = 33,75 | 13 = 47,25 | 18 = 56,25 |
| 4 = 18,50 | 9 = 37,00 | 14 = 49,50 | 19 = 57,75 |
| 5 = 22,50 | 10 = 40,00 | 15 = 51,50 | 20 = 59,00 |
