Инструкция видеорегистратора DVR K6000 (Atomy)

.

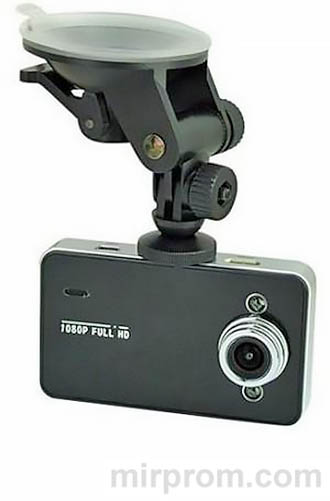

Поздравляем Вас с приобретением видеорегистратора DVR K6000 (Atomy)

Внимательно прочитайте данную инструкцию по эксплуатации перед началом использования видеорегистратора. В нем Вы найдете подробное описание самого устройства, полного набора функций и настроек, порядка установки и использования, а также условия гарантийного обслуживания. Приведенная информация предназначена для оптимальной настройки устройства, позволит избежать ошибок в повседневном использовании, и продлит срок службы видеорегистратора.

Об устройстве

Видеорегистратор – устройство, предназначенное для видеофиксации событий, связанных, в основном, с вождением автомобиля. Основная задача видеорегистратора - как можно более полно и четко зафиксировать любые неблагоприятные события, которые могут случиться во время движения автомобиля. Зафиксированные видеорегистратором материалы могут сыграть ключевую роль в спорных ситуациях на дороге. Уделяйте повышенное Внимание правильной работе Вашего видеорегистратора - это в Ваших интересах!

Важно знать!

Перед каждым использованием рекомендуется проверять текущие настройки и режим видеозаписи. Рекомендуется приобрести отдельную карту памяти, предназначенную к использованию только в видеорегистраторе. После первой установки карту памяти необходимо отформатировать непосредственно в самом устройстве. Не храните посторонние файлы на карте памяти видеорегистратора, это может привести к сбоям видеозаписи. Не извлекайте карту памяти во время работы устройства, это может привести к потере данных или к выходу карты из строя.

Используйте только входящие в комплект аксессуары. В случае использования сторонних аксессуаров возможно повреждение устройства.

Внимание! Будьте внимательны! Регистратор форматирует Вашу SD-карту в свой формат! Перед форматированием SD-карты проверьте, не содержится ли на ней нужная вам информация. Все записанные видео-файлы пишутся на SD-карту в скрытый раздел. Просмотр файлов возможен в программе-плеере.

Пожалуйста, проверьте видеозапись на устройстве до его использования. Запишите на видео пробный файл и потом просмотрите его на компьютере.

Не храните другие файлы на SD-карте. Это может привести к потере данных! SD-КАРТА-карта должна использоваться только как память для хранения и записи файлов на данном устройстве!

Не вытаскивайте SD-карту пока не погаснут светодиоды на корпусе устройства и пока вы не выключили полностью зажигание в автомобиле. Иначе, это может привести к потере данных!

Чтобы сохранить все записанные файлы, свободное пространство на SD-карте должно быть больше чем 100 МБ.

Сетевой адаптер и автомобильное зарядное устройство должны использоваться только те, которые поставляются в комплекте. Наша компания не несет ответственности за повреждение продукта в случае использования других зарядных устройств.

Наша компания не несет ответственности за любое повреждение устройства, батареи, и других компонентов данной комплектации, если вы их используете иначе, чем указано в Руководстве Пользователя.

В случае падения, попадания в воду или другую жидкость, самовольной разборки, плохих условий электропитания автомобиля или иного неправильного использования - гарантия в таких случаях на данное устройство не распространяется!

Это руководство - инструкция по пользованию данным видеорегистратором. Пожалуйста, ознакомьтесь тщательно с данным руководством перед использованием. Внешний вид товара, комплектация и характеристики могут быть изменены производителем без уведомления. Описание носит справочный характер и не может служить основанием для претензий.

Комплект поставки

В комплекте содержится:

1) Видеорегистратор (само устройство).
2) Холдер (держатель), для крепления устройства в автомобиле.
3) 12V/24V автомобильное зарядное устройство.
4) Кабель USB
5) Кабель HDMI

..

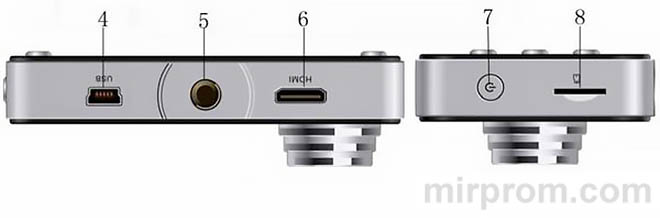

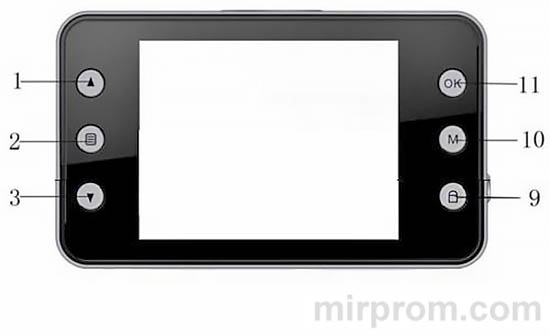

Внешний вид

1) Кнопка UP
2) Кнопка Menu
3) Кнопка DOWN
4) Paзъём mini USB
5) Разъём для держателя
6) Разъем HDMI
7) Кнопка POWER
8) Разъем micro-SD
9) Кнопка HOLD
10) Кнопка MODE
11) Кнопка OK

Кнопки

POWER – включение/выключение устройства. Короткое нажатие для включения; чтобы выключить устройство, нажмите и удерживайте. Во включенном состоянии короткое нажатие включает/выключает LED-подсветку.
MODE – переключение режимов видео, фото, просмотра.
MENU – переход к меню.
UP/DOWN – выбор настроек; цифровой зум (4-х).
ОК – подтверждение настроек, сделать снимок.
HOLD - защита файла от удаления. Защищенный от удаления файл не будет стерт при циклической записи.

Работа с устройством

Индикатор заряда батареи:

1) Батарея заряжена
2) Батарея заряжена наполовину
3) Низкий уровень заряда батареи
4) Батарея разряжена

Зарядить батарею

Батарею можно зарядить, с помощью зарядного устройства или, подключив устройство к компьютеру с помощью кабеля USB.

❗👉➨ Примечание: при низком заряде батареи устройство выключится автоматически.

Подключение АЗУ

Подключите устройство с помощью зарядного устройства, запись автоматически начнется при включении зажигания. После выключения устройства запись автоматически сохранится.

Примечания: для питания может использоваться только зарядное устройство мощностью 5V. В противном случае, устройство может быть повреждено.

Установка и извлечение карты памяти

1. Вставьте карту памяти в слот для карты памяти. 2. Надавите на карту памяти, чтобы извлечь её. 3. Вытащите карту памяти из слота.

Включение устройства

Для включения устройства нажмите кнопку POWER. Для выключения нажмите и удерживайте кнопку POWER.

Переключение режимов

Для переключения режимов нажмите кнопку MODE.

Режим видео

Разрешение (Resolution): 1080FHD 1920x1080, 1080p 1440x1080, 720p 1280x720, WVGA 848x480, VGA 640x480, QVGA 320x240. Выбор разрешения видео.
Цикл записи (Loop recording): выкл, 3 мин, 5 мин, 10 мин. Функция циклической записи. -1/3,i 3/5/10 минут. Возможно отключение данной функции.
Экспозиция (Exposure): +2/3, +1/3, +0/0, -2/3, -1.0, -4/3, -5/3, -2.0. Настройка экспозиции.
Распознавание движения (Motion Detection): выкл, вкл. Функция обнаружения движения.
Рекорное аудио (Record Audio): выкл, вкл. Запись звука.
Штамп дата/время (Date Stamp): выкл, вкл. Отображение времени и даты на видео.

Режим фото

Режим съемки (Capture mode): одиночный, 2 сек, 5 сек, 10 сек. Выбор режима съемки. Разрешение (Resolution): 12М 4032х3024, 10м 3648х2736, 8М 3264х2448, 5М 2592х1944, 3М 2048х1536, 2MHD 1920x1080, VGA 640x480, 1.3M 1280x960. Выбор разрешения.
Серия (Sequence): выкл, вкл. Функция серийной съемки.
Качество (Quality): высокое, стандартное, экономичное. Выбор качества фото.
Резкость (Sharpness): сильный, стандартное, мягкий. Установка резкости фото.
Баланс белого (White balance): автобаланс, солнечно, пасмурно, вольфрам, флуоресцент.
Цветной (Color): цветной, черно-белый, коричневый. Выбор цифровых эффектов.
ISO: автобаланс, 100, 200, 400. Установка чувствительности.
Экспозиция (Exposure): +2/3, +1/3, +0/0, -1/3, -2/3, -1.0, -4/3, -5/3, -2.0. Настройка экспoзиции.
Стабилизация (Anti-Shaking): выкл, вкл.
Быстрый просмотр (Quick Riew): выкл, 2сек, 5сек. Функция быстрого просмотра.
Штамп дата/время (Date Stamp): выкл, дата, дата/время. Отображение времени и даты на снимках.

Воспроизведение

В режиме просмотра выберите необходимый файл с помощью кнопок UP/DOWN, затем нажмите ОК. Для приостановки просмотра нажмите ОК.

Удалить (Delete). Удаление файла.
Защита (Protect). Защита файла от удаления.
Слайд-шоу (Slide Show): 2 сек, 5 сек, 8 сек.

Настройки

Дата/время (Date/Time). Устновка времени и даты (с помощью кнопок UP/DOWN выберите необходимые цифровые значения, нажмите ОК для подтверждения настроек).
Автовыключение (AutoPowerOff): выкл, 1мин, 3 мин. Функция автоматического выключения.
Звук клавиш (Beep Sound): выкл, вкл. Включение/отключение звука клавиш.
Язык (Language): английский, французский, русский, японский, корейский. Установка языка.
Режим TV (TV Mode): NTSC, PAL. Выбор типа видеосигнала.
Частота освещения (Frequency): 50, 60Гц. Выбор частоты.
Поворот изображения (Image rotation): выкл, вкл.
Формат (Format): внутренняя память, SD карта. Форматирование.
Перезагрузить (Default Setting): отмена, ок. Возврат к заводским настройкам.
Версия ПО (Version). Отображается версия прошивки.

Технические характеристики

Дисплей: 2.7” LCD

Видео:

1. 1080FHD 1920x1080
2. 1440x1080
3. 1280x720,
4. WVGA 848x480,
5. VGA 640x480,
6. QVGA 320x240

Формат видео: AVI

Кодек сжатия MJPEG

Фото: JPG, 12М

Цифровой зум 4-х

Штамп времени и даты

Циклическая запись

Ночная съемка

Интерфейс: USB, HDMI

ТВ-выход: NTSC/PAL

Поддержка карт памяти: micro-SD (до 32Гб)

Компания-производитель оставляет за собой право менять технические характеристики без предварительного уведомления.

....

Инсталляция универсального проигрывателя VLC

На официальном сайте www.videolan.org вы можете скачать свежую версию данного плеера!

SD-КАРТА должна быть вставлена в устройство чтения SD-карточек и подключено к компьютеру.

Все записанные на регистраторе видео-файлы можно просмотреть через VLC- плеер (программа бесплатная).

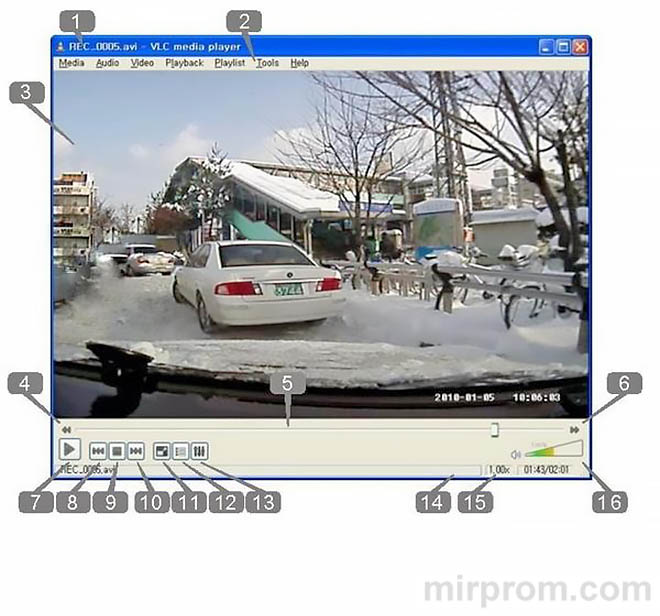

Использование универсального проигрывателя VLC

[1]: имя файла записи

[2]: Основная коллекция Меню
[3]: кнопка Воспроизведения
[4]: кнопка Playback (медленно)
[5]: строка состояния Воспроизведения
[6]: кнопка Playback (быстро)
[7]: Кнопка, Play/Pause
[8]: кнопка воспроизведения Предыдущего файла
[9]: кнопка Pause
[10]: кнопка воспроизведения Следующего файла
[11]: кнопка: нормальный экран/ на весь экран
[12]: кнопка раскрытия списка Воспроизведения
[13]: кнопка Control & Effect
[14]: Медленная/быстрая строка индикации состояния воспроизведения
[15]: время Воспроизведения
[16]: управление громкостью

Обслуживание видеорегистратора DVR K6000:

Правильное обращение с устройством обеспечит вам стабильную бесперебойную работу и позволит избежать повреждений.

Оберегайте устройство от высокой влажности и слишком горячей/холодной температуры.

Не кладите и не роняйте ничего на устройство.

Оберегайте устройство от ударов и падения.

Не подвергайте устройство резкому перепаду температур. Это может привести к конденсации влаги, которая может вывести из строя Ваше устройство. Если это произошло, дайте влаге испариться перед использованием.

Поверхность линзы камеры очень легко поцарапать острым предметом. Старайтесь защитить экран от царапин до полной установки устройства в нужном месте.

Если устройство загрязнилось и его необходимо очистить, делайте это при выключенном питании. Используйте мягкую ткань без ворсинок, смоченную в воде.

Не пытайтесь разбирать, ремонтировать или переделывать устройство. Разборка, переделка или любая попытка ремонта может привести к поломке и лишь усугубит положение, при этом Вы потеряете гарантию.

Предостережения:

Большая часть зависаний и некорректной работы регистратора происходит из-за использования несовместимых или некачественных SD- карт памяти - будьте внимательны при выборе и покупке карты памяти! Некоторые SD-карты памяти несовместимы с регистратором - они не определяются или сбоят при записи. К сожалению, без вскрытия упаковки и тестирования совместимость карты никак не проверить, несовместимые карты попадаются у всех производителей, обычно это все подделки. Рекомендуем покупать SD-карты известных производителей и не менее 4 класса.

На сенсоре камеры допускается наличие битых пикселей (появление белых точек на видео)

Устранение неисправностей:

Если регистратор выдает ошибку о нехватке места, завис, либо просто работает некорректно, то выполните одну из следующих процедур:

Извлеките и установите повторно карту памяти (только при выключенном устройстве).

Отформатируйте карту памяти через меню регистратора

Извлеките и отформатируйте карту памяти через компьютер

Перезагрузите устройство кнопкой RESET (если такая кнопка предусмотрена в устройстве)

Не получается сделать видео запись, фотографии и запись голоса

Измените разрешение, качество фотографий, частоту вспышки.

Установите другую карту памяти большей емкости.

Убедитесь, что карта памяти установлена правильно (во время установки должен быть слышен щелчок).

Удалите ненужные файлы с карты памяти, чтобы освободить место.

Не получается передать изображения на экран телевизора через HDMl кабель

Убедитесь, что оба конца кабеля HDMI плотно подсоединены к разъему видеорегистратора и разъему телевизора.

Используйте только тот кабель HDMI, который поставляется вместе с прибором (если он поставляется в комплекте).

Фотографии и видео не четкие

Убедитесь, что линза объектива чистая. Протрите пыль и грязь перед тем, как приступить к съемке.

• Убедитесь, что правильно выбираете фокус.
