Вымпел-20 зарядное устройство инструкция

Подключение за 3 шага без риска

Порядок, который спасает от ошибок

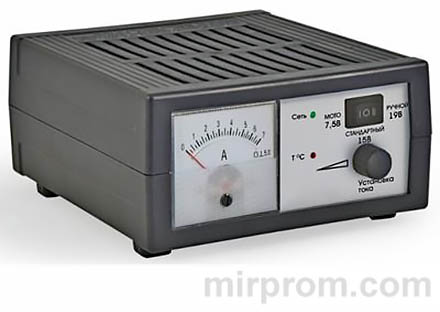

Вымпел-20 — выбор тех, кто предпочитает контроль над процессом. Стрелочный амперметр, плавная регулировка тока, переключатель напряжения — всё под рукой. Но сначала — безопасность.

→ Убедитесь, что вилка вынута из розетки.
→ Красный зажим к «+» аккумулятора, чёрный к «−».
→ Только теперь включайте в сеть 220 В.

Почему именно так? Искра при подключении к активному устройству может воспламенить водород, который выделяет любая заряжаемая батарея. Проветривание помещения — не рекомендация, а обязательное условие. Это факт.

Кстати, дети и прибор — вещи несовместимые без присмотра взрослого. Не потому что сложно, а потому что аккумулятор + электричество = зона повышенной ответственности. Согласитесь.

Совместимость с кислотными и щелочными батареями

Универсальность, которая экономит деньги

Вымпел 20 работает с двумя большими группами аккумуляторов. Кислотные: WET (обычные жидкостные), кальциевые Са, серебряные Ag, современные EFB. Щелочные: Ni-Cd, Ni-MH, Ni-Zn. Напряжение? 6 В или 12 В — переключатель решит.

Ёмкость от 1,2 до 85 А·ч — охватывает почти весь парк легковой техники и мототехники. Даже полностью разряженную «в ноль» батарею Вымпел-20 поднимет. Главное — терпение и правильный режим.

Интересная деталь: устройство можно использовать как источник питания для автоэлектроники, галогенных ламп, инструмента. 7,5 / 15 / 19 В стабилизированного постоянного тока — универсальное решение в гараже.

Техника безопасности: важные нюансы

Что пишут в инструкции, но редко объясняют

Взрывоопасные газы — не метафора. При зарядке любая АКБ выделяет водород. В смеси с воздухом 4–75% — гремучая смесь. Поэтому: никаких искр, курения, открытого огня рядом. Вентиляция — обязательно. Это не перестраховка, а физика.

Изоляция сетевого шнура — проверяйте перед каждым включением. Трещины, потёртости, следы перегрева? Не рискуйте. Химически активные жидкости (бензин, электролит, растворители) — враги корпуса и проводов. Попало? Протрите сразу.

⚠️ Несмотря на автоматику, не оставляйте подключённое устройство без присмотра надолго. Особенно в гараже со старой проводкой. Сложная техника требует внимания — хотя бы периодического.

Характеристики в цифрах и фактах

Параметры, на которые стоит смотреть

Обратите внимание на диапазон питающих напряжений. 180–240 В — это запас для нестабильных гаражных сетей. Просадки? Вымпел-20 продолжит работать. Это важно.

Микровентилятор — не для шума, а для дела. При перегреве схема автоматически снижает ток, пока температура не вернётся в норму. Умная защита, которая не даёт спалить устройство.

Панель управления и индикация

Всё на виду, ничего лишнего

Передняя панель Вымпел-20 продумана до мелочей:

✔️ Шкала амперметра — показывает реальный ток заряда, без задержек и цифровых «глюков».
✔️ Светодиод «Сеть» — меняет цвет в зависимости от выбранного напряжения: зелёный (14,8 В), жёлтый (16 В), красный (19 В). Удобно, не нужно вчитываться.
✔️ Индикатор перегрева (T °C) — загорается, когда схема снижает ток для защиты. Погас — всё в норме.
✔️ Переключатель диапазонов напряжения — чёткие фиксированные положения, никаких случайных сдвигов.
✔️ Регулятор тока — плавный, с хорошим усилием, не сбивается от вибрации.

Сетевой шнур и провода с зажимами хранятся в заднем отсеке — компактно, ничего не болтается. Предохранитель? Не нужен: защита от переполюсовки реализована электронно, без плавких вставок.

Как работает защита от перегрева

Внутри — высокочастотный преобразователь с ШИМ-модуляцией. Две цепи обратной связи: по току и напряжению. Результат? Высокий КПД, точная стабилизация, гальваническая развязка — безопасность пользователя на первом месте.

При перегреве (пыль в жалюзи, закрытая вентиляция, длительная работа на максимуме) схема автоматически ограничивает выходной ток. Индикатор T °C загорается — это сигнал, что устройство «берёт паузу». Как только температура падает — работа возобновляется. Без вмешательства человека.

Практический совет: не ставьте Вымпел-20 на мягкую поверхность, не накрывайте инструкцией или ветошью. Ножки создают зазор для забора воздуха — используйте это.

Проверка исправности перед использованием

5 минут, которые сэкономят нервы

Достали из коробки или после долгого хранения? Не спешите к аккумулятору. Сначала — базовая диагностика.

→ Осмотр: корпус без трещин, провода целые, зажимы чистые.
→ Включите в сеть без подключённой АКБ: светодиод «Сеть» горит — питание есть.
→ Регулятор тока — в минимум (крайнее левое положение).
→ Замкните зажимы или подключите лампу 55–110 Вт: вращайте регулятор, стрелка амперметра должна плавно расти, яркость лампы — меняться.
→ Разомкните зажимы: устройство вернётся в режим ожидания.

Небольшое гудение при КЗ — норма для импульсных схем. Если стрелка «скачет» или ток не регулируется — лучше обратиться в сервис. Честно говоря, такие случаи редки, но проверка не повредит.

Автоматический режим: заряд без контроля

Настроил и забыл — почти

Автоматический режим — флагманская фишка Вымпел-20. Устройство само ограничивает напряжение, предотвращая перезаряд и интенсивное газообразование. Идеально для необслуживаемых АКБ и ситуаций, когда батарея не снимается с авто.

→ Выберите напряжение переключателем (7,5 / 15 / 19 В) по таблице ниже.
→ Замкните зажимы, выставьте ток регулятором (0,1×ёмкости АКБ — золотое правило).
→ Разомкните зажимы, отключите устройство от сети.
→ Подключите к АКБ: красный к «+», чёрный к «−».
→ Включите в сеть — пошёл заряд.

В процессе заряда стрелка амперметра будет плавно снижаться — это норма. Достигли установленного напряжения? Ток упадёт, начнётся стадия дозаряда. Затем — буферный режим: устройство компенсирует саморазряд батареи минимальным током.

Примечание: график схематичен, реальное время этапов зависит от состояния АКБ и температуры.

Сульфатация? Если ток начал падать раньше времени — устройство автоматически перешло в режим десульфатации. Постепенно ток вырастет до заданного. Процесс может занять от минут до часов — терпение окупится восстановлением ёмкости.

Ручной режим для нестандартных задач

Когда автоматика — не вариант

Неавтоматический режим = Вымпел-20 работает как источник стабильного тока без ограничения напряжения. Нужно? Для щелочных батарей, нестандартных напряжений, экспериментальных АКБ.

→ Установите переключатель на 15 В (для 6В АКБ) или 19 В (для 12В и щелочных).
→ Подключите к АКБ с соблюдением полярности.
→ Регулятор тока — в минимум, включите в сеть.
→ Плавно увеличивайте ток до нужного значения.
→ Контролируйте заряд по напряжению, времени или плотности электролита — как привыкли.

⚠️ Щелочные батареи требуют особого внимания: интенсивное газообразование на всех этапах, необходимость контроля уровня электролита, строгое соблюдение напряжения по паспорту. Герметичные щелочные АКБ — только с точным контролем, иначе риск разрушения с выбросом электролита.

Практика показывает: ручной режим — мощный инструмент в руках знающего пользователя. Но если сомневаетесь — лучше довериться автоматике. Без вопросов.

Обслуживание для долгой службы

Простые действия — годы безотказной работы

Вымпел-20 не капризен, но три правила продлят его жизнь:

✔️ После каждого цикла протирайте зажимы влажной, затем сухой ветошью — микрокапли электролита ускоряют коррозию.
✔️ Раз в сезон продувайте жалюзи корпуса от пыли — это обеспечит нормальное охлаждение силовой части.
✔️ Проверяйте изоляцию сетевого провода: потёртости, трещины, следы перегрева — повод заменить шнур.

Смазка зажимов автосмазкой — минутное дело, которое спасает от окисления контактов. Делайте это после каждой зарядки. Работает.

Нормативный срок службы — 5 лет. На практике при бережной эксплуатации устройство работает и дольше. Главное — хранить в сухом месте, не ронять, не перегружать.

Гарантия: что покрывает, а что нет

Документы, которые стоит знать

Вымпел-20 соответствует ГОСТ IEC 60335-2-29-2012 и ряду стандартов по ЭМС. Есть сертификат Таможенного Союза — документация в порядке.

Гарантия — 12 месяцев с даты продажи (при наличии чека и заполненного талона). Что не покрывает:

✖️ Механические повреждения корпуса, проводов, зажимов.
✖️ Нарушение заводской пломбы, самостоятельная разборка.
✖️ Неисправности из-за нарушения инструкции (переполюсовка с обходом защиты, работа под дождём, попадание жидкостей).
✖️ Следы внешних воздействий: загрязнения, удары, перегрев по вине пользователя.

Гарантийный ремонт — по месту покупки. Постгарантийный: Санкт-Петербург, Загребский бульвар, 33А. Производитель оставляет за собой право модернизировать конструкцию — это нормально для динамичного рынка.

Итог? Вымпел-20 — это баланс между контролем и автоматикой. Стрелочный амперметр даёт наглядность, плавная регулировка — гибкость, защита — спокойствие. Для тех, кто ценит надёжность и не боится ручных настроек — отличный выбор.
