Представьте: счётчик установлен в щитке на высоте, в закрытом боксе или вообще на улице. Снимать показания каждый месяц — неудобно. РиМ 040.03 решает эту проблему: дисплей можно разместить в любом месте, а данные он получает по радиоканалу. Скажу прямо: для управляющих компаний, ТСЖ и владельцев частных домов — это реальное повышение удобства. Но есть детали, о которых стоит знать заранее. Разберём по пунктам.
Как настроить РиМ 040.03 за 5 минут
Быстрый старт: первые шаги без ошибок
Настройка не требует специальных навыков. Достаточно:
- Установить 2 батарейки типа АА (для портативной версии) или подключить к сети 220 В (стационарная).
- Включить дисплей — запустится автосамодиагностика: все сегменты экрана засветятся по очереди.
- Задать заводской номер счётчика: либо через кнопку на лицевой панели, либо программно через интерфейс RF.
- Нажать кнопку — на экране появятся текущие показания.
Всё. Дальше дисплей сам опрашивает счётчик по радиоканалу. Расстояние — до 30 метров в прямой видимости. Стены, перекрытия могут уменьшить дальность, но в типовых квартирах и коттеджах проблем не возникает. Кстати, если сигнал слабый — достаточно переместить дисплей на метр-другой.
С какими счётчиками работает дисплей
Полный список поддерживаемых моделей РиМ
РиМ 040.03 совместим с линейкой приборов учёта АО «Радио и Микроэлектроника». Вот основные группы:
| Тип счётчика | Модели | Особенности |
|---|---|---|
| Однофазные статические | РиМ 189.01–04, РиМ 189.1Х, РиМ 129.01–04 | Базовый учёт активной энергии |
| Трёхфазные статические | РиМ 489.01, 489.02, 489.08, 489.09, 489.18–19 | Учёт активной и реактивной энергии |
| Интеллектуальные приборы | РиМ 384.01/02–04/02 | Расширенная диагностика, тарификация |
| Прочие приборы с RF-интерфейсом | По протоколу ВНКЛ.411711.004 ИС (RFPLC) | Совместимость при обновлении прошивки |
Важный момент: протокол обмена должен быть именно RFPLC. Если счётчик использует другой стандарт — дисплей его «не увидит». Перед покупкой сверьтесь с паспортом прибора учёта. Это факт.
Что показывает экран: 13 ключевых параметров
От показаний энергии до качества сети — всё в одном месте
ЖК-дисплей РиМ 040.03 отображает не только «киловатты». Вот полный перечень данных, которые можно вывести:
✔️ Номер опрашиваемого счётчика;
✔️ Активная энергия по 8 тарифам (сумма и по каждому отдельно);
✔️ Реактивная энергия прямого и обратного направления;
✔️ Активная и реактивная мощность в реальном времени;
✔️ Напряжение и ток (среднеквадратические значения);
✔️ Частота сети;
✔️ Текущая дата и время (с учётом ЧРВ);
✔️ Порог УПМ для перехода на спецтариф;
✔️ Максимальная средняя активная мощность с датой фиксации;
✔️ Длительность подачи некачественной энергии за расчётный период;
✔️ Показания энергии за последний расчётный период (активные и реактивные);
✔️ Максимальная активная мощность за прошедший период.
Не всё так просто: некоторые параметры доступны только в стационарной версии с интерфейсом RS-485. Уточняйте при заказе. Впрочем, для бытового использования хватает и базового набора.
Точные характеристики в таблице
Цифры, которые влияют на выбор
Прежде чем принимать решение, сверьтесь с параметрами. РиМ 040.03 — не «чёрный ящик», всё прозрачно:
| Параметр | Значение |
|---|---|
| Питание (портативная версия) | 3,0 В (2×АА 1,5 В) |
| Потребление в режиме ожидания | ≤ 0,08 мА |
| Дальность связи со счётчиком | ≥ 30 м (прямая видимость) |
| Масса | ≤ 0,2 кг |
| Рабочая частота (интерфейс RF) | 868,7–869,2 МГц |
| Габариты (Д×Ш×В) | 155×56×32 мм |
| Гарантия производителя | 5 лет |
Что важно: батарейки в портативной версии хватает на годы — потребление в режиме ожидания мизерное. А если дисплей стационарный — резервная литиевая батарея 3,6 В сохранит работоспособность при отключении сети. Это серьёзный аргумент для объектов с нестабильным электроснабжением.
Портативный или стационарный: что выбрать
Два варианта — разные сценарии использования
РиМ 040.03 выпускается в двух конструктивных исполнениях. Вот как выбрать:
| Критерий | Переносной пульт (ПП) | Стационарный пульт (СП) |
|---|---|---|
| Питание | 2×АА 1,5 В | 220/230 В + резервная батарея 3,6 В |
| Мобильность | Высокая: можно брать с собой | Фиксированная установка |
| Интерфейсы | RF, оптопорт | RF, RS-485, оптопорт, дискретные входы/выходы |
| Управление нагрузкой | Только через счётчик | Прямое телеуправление через OUT1/OUT2 |
| Сценарий | Обход объектов, разовые замеры | Постоянный мониторинг, интеграция в АСКУЭ |
Практика показывает: для частного дома чаще хватает портативной версии. А вот для коммерческого учёта, где нужна интеграция с системой диспетчеризации, — только стационарный вариант. Зависит от задачи.
Управление нагрузкой через радиоинтерфейс
Телеуправление: отключение и включение абонента дистанционно
Если счётчик оснащён устройством коммутации нагрузки (УКН), РиМ 040.03 может управлять им по радиоканалу. Зачем это нужно?
→ При превышении лимита мощности — автоматическое отключение;
→ Дистанционное восстановление питания после оплаты;
→ Тестирование УКН при пусконаладке.
В стационарной версии есть ещё два дискретных выхода (24 В, до 30 мА) — можно подключать внешние реле, сигнальные лампы, исполнительные механизмы. Получается мини-контроллер. Не без нюансов: настройка команд требует доступа к конфигурации счётчика. Но если система уже внедрена — экономит массу времени.
Классы защиты и изоляция 4 кВ
Безопасность персонала: что гарантирует производитель
РиМ 040.03 соответствует жёстким требованиям:
⚠️ Портативное исполнение — класс защиты III по ГОСТ 12.2.007.0-75 (сверхнизкое безопасное напряжение);
⚠️ Стационарное исполнение — класс защиты II (двойная или усиленная изоляция);
⚠️ Электрическая прочность изоляции — 4 кВ;
⚠️ Соответствие ГОСТ IEC 61010-1-2014 по безопасности измерительного оборудования.
Что это значит на практике? Даже при неисправности риск поражения током сведён к минимуму. Но есть ограничение: пользователю запрещено вскрывать корпус и проводить ремонт. Только замена батареек — и всё. Справедливости ради: надёжность высокая, обращения в сервис редки.
Самодиагностика: проверка за один клик
Автоматический и ручной тест — без сложных процедур
При включении (или после замены питания) дисплей запускает самодиагностику: все сегменты ЖК-индикатора засвечиваются по очереди. Если какой-то «молчит» — это сразу видно. Результат передаётся по радиоканалу и фиксируется в журнале счётчика.
Есть и пользовательский режим: короткое нажатие кнопки — проверка отображения, длительное (≥5 с) — отправка отчёта о неисправности. Удобно при приёмке объекта или периодическом обслуживании. Не всегда, но бывает: сегмент «залипает» после удара. Диагностика это покажет.
Конфигурирование через RF и оптопорт
Гибкая настройка: от кнопки до специализированного ПО
Задать номер счётчика и параметры вывода можно тремя способами:
- Кнопкой на лицевой панели (только для портативной версии, базовый режим).
- По радиоканалу RF — через конфигурационное ПО АСКУЭ.
- Через оптопорт (ГОСТ IEC 61107-2011) с помощью УСО-2 и программы Optoport.
Данные сохраняются в энергонезависимой памяти минимум 30 лет — даже без питания. Это важно: при замене батареек настройки не сбрасываются. Кстати, язык интерфейса по умолчанию — русский, но по договору поставки может быть изменён.
Условия работы: от −10 °C до +50 °C
Где можно использовать: помещение и кратковременный выход на улицу
РиМ 040.03 рассчитан на эксплуатацию в помещениях (климатическое исполнение У1.1** / У3** по ГОСТ 15150-69):
- Температура: −10 °C... +50 °C;
- Влажность: до 80 % при +35 °C;
- Давление: 70–106,7 кПа.
Портативную версию можно кратковременно выносить на улицу — если нет дождя, снега и прямого солнца. Но постоянно использовать вне помещения не стоит: степень защиты корпуса не предусматривает работу под осадками. Имеет смысл, правда?

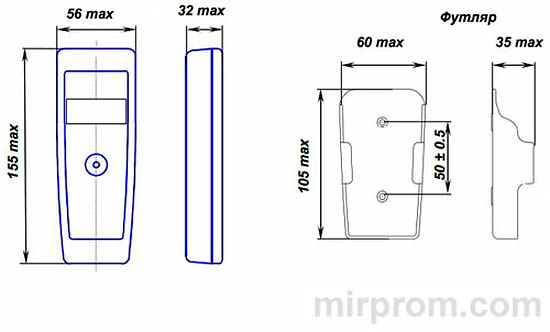

Рисунки 1–2: Габаритные и установочные размеры исполнений РиМ 040.03.
Гарантия 5 лет и хранение данных 30 лет
Надёжность, подтверждённая цифрами
Производитель даёт 5 лет гарантии — это выше среднего по рынку. А параметры в памяти хранятся 30 лет без питания. Что это значит на практике?
✔️ Можно не беспокоиться о потере настроек при долгом простое;
✔️ Риск внезапного выхода из строя минимален;
✔️ При соблюдении условий эксплуатации устройство отработает полный срок.
Единственное: оберегайте дисплей от падений, влаги и резких ударов. Электроника — не броня. Но при аккуратном обращении РиМ 040.03 служит долго. Проверено.
Итог? РиМ 040.03 — это не просто «удлинитель» для дисплея счётчика. Это инструмент повышения удобства, точности и скорости учёта. Автоматический опрос, гибкая настройка, защита от сбоев — всё в компактном корпусе. Если нужен надёжный способ снимать показания без лазания по щиткам — присмотритесь. Работает. Однозначно.
