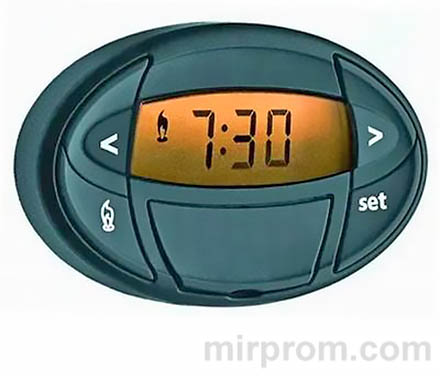

Webasto Thermo Top с таймером 1533 - это автономная система отопления для автомобилей. Жидкостная система отопления, максимальная мощность 5 кВт. Модель оборудована встроенным таймером, который позволяет установить задержку включения и выключения системы. Webasto Thermo Top 1533 можно управлять с помощью пульта дистанционного управления или через специальное мобильное приложение с помощью смартфона. Функционирует на дизельном топливе.
Предпусковой жидкостный подогреватель Webasto Thermo Top с таймером 1533 Инструкция
.
Управление отопителем – общие указания
1. Любые претензии рассматриваются "" Вебасто"" , только если нет доказательств несоблюдения настоящего Руководства и инструкции по установке, либо проведения работ с отопителем не сертифицированными "" Вебасто"" специалистами или с использованием неоригинальных запчастей.
2. Год первого ввода в эксплуатацию должен быть отмечен на заводской табличке путём стирания с неё остальных обозначений годов.
3. Необходимо соблюдать условия эксплуатации, стандар тные для автомобильного оборудования. В частности, не подвергать отопитель или его компоненты погружению в воду, механическим воздействиям, действию высоких температур (выше +85°С), влажного воздуха (выше 95%), едких веществ, электрических разрядов и т.д.
4. Из-за опасности отравления и удушья отопитель нельзя включать (в том числе и с программируемого таймера или систем дистанционного управления) в закрытых помещениях (например, в гаражах), если в них нет вытяжки.
5. На АЗС, а также там, где могут образовываться горючие пары и пыль (вблизи топливных, угольных, зерновых складов и т.п.) отопитель должен быть выключен.
6. При сильном дыме, необычных шумах или запахе топлива из отопителя его нужно заблокировать, удалив предохранитель, и проверить на сервисе "" Вебасто"" .
7. Можно использовать только топливо, указанное на фабричной табличке отопителя (бензин для бензиновых отопителей, дизельное топливо для дизельных). Топливо и присадки к нему должны соответствовать ГОСТ, в том числе при использовании в условиях низких температур.
8. Уровень охлаждающей жидкости в контуре должен соответствовать предписанному производителем автомобиля. Охлаждающая жидкость должна содержать минимум 20% антифриза марок, допущенных производителем автомобиля.
9. Отопитель нужно раз в месяц включать на 10 мин при холодном двигателе и минимальной мощности вентиляторе автомобиля; рекомендуется также раз в год, не позже начала отопительного сезона, проверять его на сервисе "" Вебасто"" .
❗👉➨ Во избежание разрядки АКБ не рекомендуется включать отопитель несколько раз подряд более чем на 60 мин в общей сложности. После работы отопителя двигатель должен проработать как минимум столько же, сколько отопитель.
В зависимости от комплектации отопитель управляется при помощи таймера или системы дистанционного управления "" Телестарт"" (описание работы с ними см. ниже).
Отопитель может работать в "" зимнем"" (отопление) или в "" летнем"" (вентиляция) режиме. В режиме отопления отопитель нагревает охлаждающую жидкость в жидкостном контуре автомобиля, его циркуляционный насос прокачивает её через двигатель и радиатор системы отопления автомобиля, а блок управления автоматически запускает вентилятор системы отопления. В режиме вентиляции нагрева охлаждающей жидкости и её прокачки не происходит; работает только вентилятор системы отопления, проветривая салон. Переключение режимов см. ниже. На заводе отопитель устанавливается в режим отопления.
Если отопитель находится в режиме отопления, перед его включением систему отопления автомобиля нужно установить на "" тепло"" . Если вентилятор системы отопления 3-ступенчатый, его регулятор необходимо поставить на 1-ю ступень, если 4-ступенчатый - на 2-ю, если регулировка мощности вентилятора плавная - минимум на 1/3.

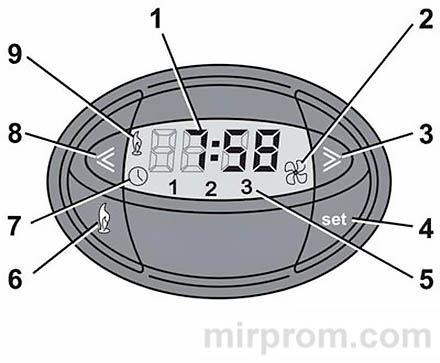

Управление отопителем, оснащённым трёхпрограммным таймером
1. Текущее время / оставшееся время работы
2. Индикатор работы (в режиме вентиляции)
3. Ход вперёд / вывод текущего времени
4. Выбор программы
5. Номер программы
6. Непосредственное включение
7. Символ установки/ вывода текущего времени
8. Ход назад / вывод текущего времени
9. Индикатор работы (в режиме отопления)
Общие положения
Уважаемые покупатели!
Мы рады, что вы приобрели изделие фирмы Webasto. Мы исходим из того, что вы получили полную информацию о работе и обслуживании таймера 1533 в мастерской / сервисном центре, где производилась его установка.
В этой инструкции мы хотели бы дать дополнительные разъяснения по использованию таймера 1533.
Таймер 1533 применяется для программирования и управления работой автомобильного предпускового подогревателя Thermo Top (см. соответствующую инструкцию по эксплуатации) и соответствует требованиям директивы 72/245/EWG (электромагнитная совместимость).
Настройка таймера
Общие указания
Момент включения можно установить на любое время суток с точностью до 1 мин (от 00.01 до 24.00). Можно установить до трёх моментов включения одновременно, но активирован из них будет только один.
Продолжительность работы отопителя после запуска с таймера можно установить в диапазоне от 10 до 60 минут
Программирование таймера
Изменение значений в памяти таймера производится в режиме установки. При этом символы на дисплее мигают. Если в течение 5 сек после перехода в этот режим не будет нажата какая-либо кнопка, в памяти сохраняется значение, показанное на дисплее. Если нажимать на кнопку "" <"" или "" >"" дольше 2 сек, включается режим быстрого изменения.
Включение отопителя
Вручную: путём нажатия на кнопку непосредственного включения (
). На дисплей выводится символ работы в режиме отопления () и оставшееся время работы (гаснет через 10 сек).
Автоматически: путём предварительной установки момента включения. На дисплей выводится номер программы и символ работы в режиме отопления () или вентиляции (
).
Выключение отопителя
Вручную: путём нажатия на кнопку непосредственного включения ().
Автоматическое выключение: по окончании времени автоматической работы. Подсветка дисплея гаснет.
....
Установка текущего времени
❗👉➨ Эта установка производится только при неработающем отопителе!
Нажать и удерживать кнопку "" SET"" , дополнительно нажать "" <"" или "" >"" . На дисплей выводится текущее время, его символ ? мигает. Установить текущее время, нажимая кнопки "" <"" и"" >"" . Установленное время сохраняется в памяти после нажатия кнопки "" SET"" или – без нажатия каких-либо кнопок – после выключения подсветки дисплея.
❗👉➨ Внимание! Не забывайте переводить таймер на летнее и зимнее время!
Вывод времени
Нажать на кнопку "" <"" или "" >"" .
Если отопитель работает, при этом выводится оставшееся время работы.
Установка режимов (отопление/ вентиляция)
❗👉➨ Возможна не у всех модификаций отопителя!
Нажать кнопку "" SET"" . Нажать ее еще раз и удерживать: На дисплей выводится значок текущего режима - отопления () или вентиляции ().
Выбрать нужный режим, нажимая кнопки "" <"" и "" >"" , не отпуская кнопку "" SET"" .
Установка момента включения
Нажать на кнопку "" SET"" .
В течение следующих 10 сек. нажать на кнопку "" <"" или "" >"" ; нажимая их, установить нужный момент включения.
Переход от программы к программе при программировании производится путём нажатия на кнопку "" SET"" в течение 10 сек.
Заводская установка программ: "" 1"" – 06:00, "" 2"" – 16:00, "" 3"" – 22:00.
Заводская установка каждой программы стирается при изменении момента включения, сохраненного в соответствующей программе. Все заводские установки восстанавливаются при отключении таймера от бортовой сети и его последующем подключении.
Стирание программ
Коротко нажать на кнопку "" SET"" .
.....
Выбор программ
Нажимать на кнопку "" SET"" в течение 10 сек., пока на дисплее не покажется нужный номер программы: при этом на дисплее мигают также соответствующие момент включения и режим работы (значок отопления () или вентиляции ()).
Установка продолжительности работы
Нажать и удерживать кнопку "" SET"" , дополнительно нажать "" <"" или "" >"" . На дисплей выводится текущее время, его символ ? мигает.
Снова нажать и удерживать "" SET"" , дополнительно нажать "" <"" или "" >"" . На дисплей выводятся продолжительность и режим работы (мигающий значок отопления () и вентиляции ()), сохраненные в соответствующей программе.
Нажимая кнопки "" <"" и "" >"" , установить нужную продолжительность работы.
Установленное время сохраняется в памяти после нажатия кнопки "" SET"" или – без нажатия каких-либо кнопок – после выключения подсветки дисплея.
Изменение оставшегося времени работы
Во время работы отопителя время, в течение которого он будет продолжать работу, можно изменить в диапазоне от 10 до 60 мин, нажимая кнопки "" <"" и "" >"" .
Меры при неисправностях отопителя
При появлении неисправности срабатывает электронная блокировка: индикации на дисплее нет. В этом случае нужно проверить предохранители и штекерные разъёмы отопителя и устранить найденные дефекты.

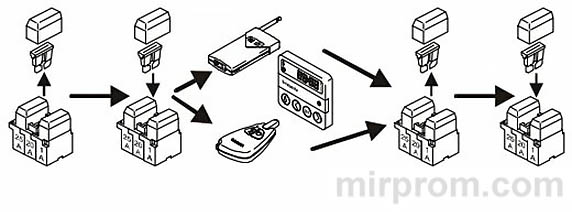

Затем разблокировать отопитель следующим образом: не выключая его, вынуть предохранитель на его кабельном жгуте (у Thermo Top и Thermo Top Т – синий на 15 А, у Thermo Top С и Е – жёлтый на 20 А, см. рис.), через 3 сек вставить, включить отопитель с таймера или Телестарта, снова вынуть предохранитель и через 3 сек вставить его.
После установки предохранителя отопитель должен включиться. Если этого не произойдёт, нужно обратиться на сервис "" Вебасто"" .
