Z-5R контроллер Инструкция

Типы ключей и их назначение

Три категории ключей в системе Z-5R

Контроллер Z-5R от IronLogic работает с тремя типами ключей Touch Memory. Каждый выполняет свою задачу. Разберёмся, чем они отличаются.

✔️ Простой ключ — базовый вариант. Приложил к считывателю — дверь открылась. Всё просто.

✔️ Блокирующий ключ — расширенные права. Открывает дверь, но с задержкой: доступ срабатывает в момент отпускания ключа, не касания. Плюс — может включать/выключать режим блокировки для обычных ключей.

✔️ Мастер-ключ — администратор системы. Сам дверь не открывает. Зато записывает новые ключи, стирает старые, меняет время открывания замка. Без него полноценная настройка невозможна.

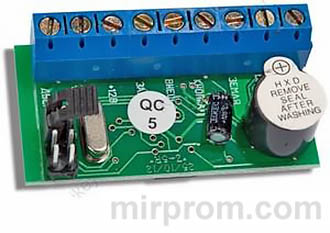

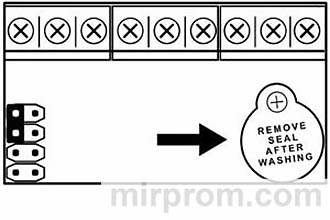

Рис. 1. Внешний вид контроллера Z-5R

Запомнили? Теперь не перепутаете. Это важно при настройке доступа в офис или подъезд.

Режимы работы: обычный, блокировка, триггер

Как работает стандартный доступ

В обычном режиме всё интуитивно. Приложили Простой ключ — контроллер проверил память — если ключ есть, звучит сигнал ♪ «Доступ предоставлен» — замок открывается.

Через заданное время замок закроется автоматически. Если ключа в базе нет — ♪♪ «В доступе отказано». Дверь остаётся закрытой.

Блокирующий ключ в этом режиме тоже работает, но с нюансом: открытие происходит при отпускании ключа от считывателя, не в момент касания. Особенность, а не баг.

Когда включать блокировку и триггер

Режим «Блокировка» полезен, когда нужно временно ограничить доступ. Например, ночью или во время уборки. Простые ключи перестают работать. Проход — только по Блокирующим ключам или кнопке «Выход».

→ Удерживайте Блокирующий ключ ~3 секунды до непрерывного сигнала ♪ — режим активирован.

→ Для выхода: удерживайте тот же ключ до серии из 4 коротких ♪♪♪♪ или кратко приложите Мастер-ключ.

⚠️ Режим не сбрасывается при отключении питания. Сохраняется после перезагрузки.

Режим «Триггер» — для временного свободного доступа. Приложил ключ — замок открылся и остался в этом состоянии. Повторное прикладывание — закрывает. Удобно для приёма гостей, доставки, мероприятий.

Сигналы перехода: ♪♪♪♪ — триггер выключен, ♪ — включен.

⚠️ Не используйте триггер с электромеханическими замками! Обмотка не выдержит длительной подачи напряжения.

Схема подключения и выбор блока питания

Правильное подключение компонентов

Ошибки на этапе монтажа — главная причина сбоев. Подключайте строго по схеме.

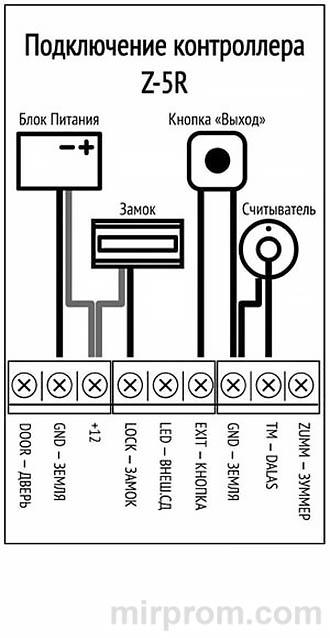

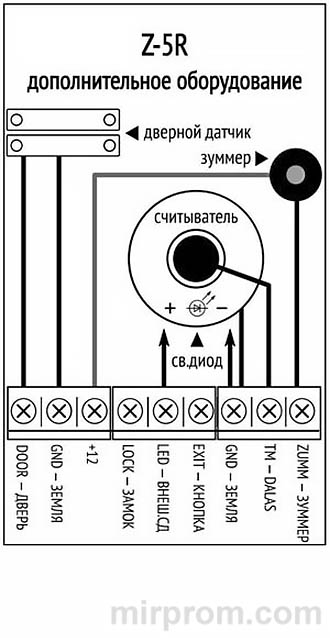

Рис. 2. Базовая схема подключения Z-5R

Производитель не рекомендует импульсные блоки питания — могут быть сбои чтения ключей. Лучше линейный БП с запасом по току.

Для считывателя используйте витую пару. Можно подключить два считывателя параллельно — на вход и выход.

⚠️ Контроллер не работает с Wiegand 26! Только Dallas Touch Memory, например Matrix II.

Защита от перегрузок: диоды и варисторы

Как уберечь контроллер от выгорания

Электромагнитные замки при отключении генерируют обратный выброс напряжения. Без защиты он может повредить контроллер.

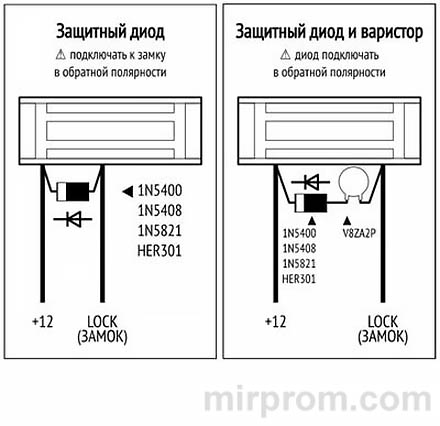

Рис. 3. Защитный диод в обратной полярности

Установите диод 1N5400, 1N5408, 1N5821, HER301 или аналог на клеммы замка. Полярность — обратная.

Нюанс: диод добавляет задержку 1–3 секунды на открытие электромагнитного замка. Чтобы сократить её, включите последовательно варистор до 14 В, энергией от 0,7 Дж (например, V8ZA2P).

⚠️ Не переставляйте перемычки при включённом питании! Только после полного отключения.

Создание Мастер-ключа: пошагово

Первичная запись Мастера

Контроллер готов к записи Мастер-ключа сразу после покупки или полного сброса памяти.

1. → Включите питание: в течение 16 секунд звучит повторяющийся ♪ «Ожидание записи»
2. → Приложите ключ к считывателю, пока идёт сигнал
3. → Звук прекратился — ключ записан

Можно записать несколько Мастер-ключей подряд. Через 16 секунд бездействия контроллер выйдет в обычный режим (♪♪♪♪).

Пометьте Мастер-ключ физически — он понадобится для всех дальнейших настроек. Один ключ может быть Мастером для нескольких контроллеров.

Если все Мастера утеряны — придётся сбрасывать память перемычкой и начинать заново.

⚠️ Без Мастер-ключа недоступны: удаление отдельных ключей, настройка времени, режим Accept, резервное копирование.

Не хотите создавать Мастер? Установите перемычку в положение №3 перед первым включением, добавьте хотя бы один Простой ключ, обесточьте, верните перемычку. Но потом добавить Мастера можно только через адаптер Z-2 Base/EHR и ПК.

Добавление и удаление ключей доступа

Запись ключей: перемычкой или Мастером

Есть два метода. Выберите подходящий под ситуацию.

Способ 1: через перемычку

1. → Отключите питание
2. → Установите перемычку в положение №3
3. → Включите питание: прозвучит ♪ — режим записи активен
4. → Прикладывайте ключи: краткое касание = Простой ключ (♪), удержание >3 сек = Блокирующий (♪ + длинный)

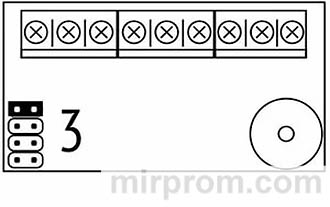

Рис. 4. Позиция перемычки для добавления ключей

⚠️ Пауза между касаниями — не более 16 секунд. Если ключ уже в базе — ♪♪ «Ошибка».

Способ 2: через Мастер-ключ

1. → Удерживайте Мастер-ключ ~6 секунд до двух сигналов ♪...♪
2. → Уберите Мастер, прикладывайте новые ключи по тому же принципу
3. → Для выхода приложите Мастер-ключ кратко

Проще? Да. Но нужен Мастер. Без него — только перемычка.

Удаление отдельных и всех ключей

Удаление работает только через Мастер-ключ:

1. → Два кратких + одно долгое (~6 сек) касание Мастером
2. → Прикладывайте удаляемые ключи: ♪ — удалён, ♪♪ — не найден

Полная очистка памяти:

• ⚠️ Перемычка №2: стирает всё, включая Мастеров и настройки времени
• ⚠️ Мастер-ключ (3 кратких + 1 долгое): стирает ключи, но сохраняет время открывания

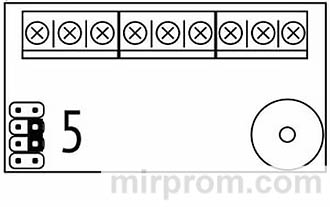

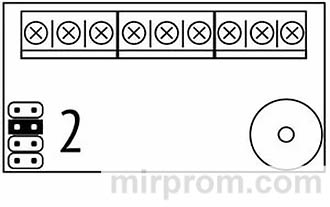

Рис. 5. Сброс памяти через перемычку

Настройка времени открывания замка

Изменение длительности открытия

Заводское значение — 3 секунды. Можно настроить от 0 до 220 секунд.

1. → Четыре раза кратко приложите Мастер-ключ: ♪ → ♪♪ → ♪♪♪ → ♪♪♪♪
2. → Сразу нажмите и удерживайте кнопку «Выход» нужное количество секунд
3. → Во время удержания звучат ♪♪ ♪♪ ♪♪, после отпускания — ♪♪♪♪ «Сохранено»

⚠️ Если не нажать кнопку в течение 6 секунд — выход без сохранения.

⚠️ Настройка влияет только на открытие по ключу. По кнопке «Выход» замок открыт, пока кнопка нажата.

⚠️ Для электромеханических замков ставьте 1 секунду — это продлит ресурс механизма.

Выбор типа замка через перемычку

Перед подключением замка установите перемычку:

• №1 — электромагнитный замок или защёлка обратного действия (открывается отключением питания)
• №4 — электромеханический замок или защёлка прямого действия (открывается подачей питания)

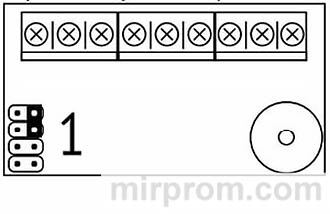

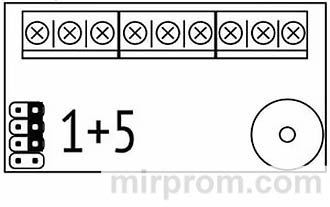

Рис. 6. Настройка под электромагнитный замок

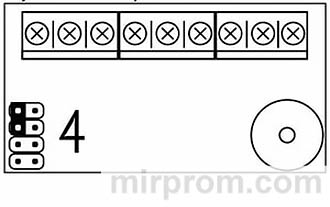

Рис. 7. Настройка под электромеханический замок

⚠️ Меняйте перемычку только при отключённом питании!

Резервное копирование базы ключей

Сохранение ключей в ключ-носитель DS1996L

База до 1362 ключей — ценный актив. Её можно скопировать в контактный ключ DS1996L.

1. → Переведите контроллер в режим записи Мастеров через Мастер-ключ
2. → Приложите DS1996L и удерживайте до серии коротких сигналов

Готово. Ключ-носитель можно использовать для переноса базы в другой контроллер или в ПК через адаптер Z-2 EHR и программу BaseZ5R.

Восстановление базы из ключа-носителя

1. → Сотрите память контроллера (Мастером или перемычкой)
2. → Включите питание
3. → Приложите DS1996L и удерживайте до завершения записи (♪♪♪♪♪♪)

1364 ключа записываются не более чем за 25 секунд. Быстро и надёжно.

Расшифровка звуковых сигналов

Таблица звуковых кодов контроллера

Контроллер «говорит» через зуммер. Запомните основные коды:

Не запоминаете? Не страшно. Достаточно следовать алгоритмам — контроллер сам подскажет.

Технические параметры и совместимость

Ключевые характеристики Z-5R

Контроллер совместим с контактными и бесконтактными считывателями Dallas. Для расширения функционала используйте сетевую версию Z-5R Net 8000.

⚠️ При работе с электромеханическими замками обязательно сокращайте время открытия до 1 секунды — это предотвратит перегрев обмотки.

Итог: Z-5R — надёжное решение для автономного контроля доступа. Прост в настройке, гибок в эксплуатации, защищён от типовых ошибок монтажа. Стоит внимания.
