Зарядное устройство Opus BT-C3100 Инструкция

Возможности и совместимость с форматами аккумуляторов

Поддержка Ni-Cd, Ni-MH и Li-Ion химических типов

Opus BT-C3100 работает с тремя основными типами перезаряжаемых батарей: никель-кадмиевыми, никель-металлгидридными и литий-ионными. Вы наверняка сталкивались с ситуацией, когда одно зарядное не подходит под все ваши аккумуляторы — здесь такой проблемы не возникнет.

Устройство распознаёт форматы от компактных 10440 и 16340 до популярных 18650, 26650, а также стандартные AA и AAA. Четыре независимых канала позволяют одновременно работать с разными типами и ёмкостями — без взаимного влияния.

Интеллектуальный контроль и алгоритмы заряда

Для никелевых батарей применяется метод -ΔV (падение напряжения) для точного определения конца заряда. Это серьёзный аргумент: исключается перезаряд, который сокращает ресурс. Для литиевых — отсечка по напряжению 4,2 В с переходом на капельную подзарядку.

Практика показывает: автоматика снижает человеческий фактор до минимума. Логично? Конечно. Так вы экономите время и избегаете ошибок.

Технические характеристики и параметры работы

Токи заряда и разряда в цифрах

Важный нюанс: токи 1500 и 2000 мА доступны только при использовании 1 или 4 слотов. Это факт, который стоит запомнить при планировании быстрой зарядки.

Система охлаждения и температурный контроль

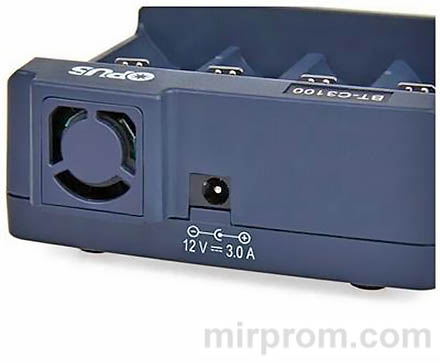

Скажу прямо: перегрев — главный враг электроники. Встроенный кулер и шесть термодатчиков предотвращают критический нагрев. При +40°С включается вентилятор, при +58°С (АКБ) или +72°С (плата) — процесс останавливается.

Это работает — и точка. Не нужно гадать, не перегреется ли устройство: защита сработает автоматически.

Интерфейс: кнопки, дисплей и навигация по настройкам

Управление режимами через кнопку MODE

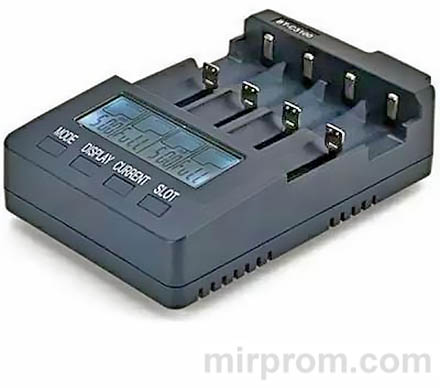

Четыре основные кнопки — MODE (режим), CURRENT (ток), DISPLAY (параметры), SLOT (выбор канала) — обеспечивают интуитивную навигацию. Удерживайте MODE 2 секунды для глобальной настройки всех слотов или нажмите кратко для выбора одного канала.

Возможно, первые пару раз придётся сверяться с инструкцией. Но опыт подсказывает: через 3–4 цикла доводится до автоматизма. И это нормально.

Отображение параметров и автоматическая подсветка

ЖК-дисплей с подсветкой показывает: напряжение (В), ток (мА), накопленную ёмкость (мА·ч), время процесса. Подсветка включается при нажатии любой кнопки, гаснет через 30 секунд бездействия — экономит энергию и не слепит глаза в темноте.

Нажмите DISPLAY для переключения между параметрами. Хотите увидеть данные по одному каналу? Выберите его кнопкой SLOT. Просто? Да. Удобно? Однозначно.

Правила безопасной эксплуатации

Защита от перегрева: алгоритм работы термодатчиков

⚠️ ВНИМАНИЕ! В процессе работы устройство и аккумуляторы могут нагреваться — это нормально. Но если температура батареи превышает +58°С или платы +72°С — процесс немедленно прерывается, на дисплее появляется «000mA».

Возобновление возможно только после охлаждения: АКБ ниже +40°С, плата ниже +50°С. Это не баг, а фича. Скрывать не стоит: игнорирование этих лимитов чревато повреждением оборудования.

Предупреждения о работе с литиевыми и никелевыми элементами

⚠️ Не пытайтесь заряжать одноразовые батарейки, щелочные или свинцово-кислотные аккумуляторы — это взрывоопасно. Устройство предназначено только для Ni-Cd, Ni-MH и Li-Ion.

Соблюдайте полярность при установке. Не оставляйте аккумуляторы в устройстве надолго после завершения цикла — возможна протечка электролита. Практика показывает: своевременное извлечение продлевает жизнь и батарее, и зарядному.

Установка аккумуляторов: пошаговая инструкция

Проверка полярности и надёжности контакта

→ Установите аккумулятор в слот, соблюдая полярность («+» к пружине, если не указано иначе).
→ Убедитесь, что контакты плотно прилегают к торцам элемента.
→ Дождитесь отображения напряжения (3 секунды) и тока по умолчанию (ещё 3 секунды).
→ При необходимости выберите режим и ток в течение первых 6 секунд.

Почему именно так? Чтобы исключить плохой контакт и ложные показания. Логично? Без вопросов.

Одновременная работа с разными типами АКБ

Четыре канала работают независимо. Можно одновременно заряжать Li-Ion 18650, Ni-MH AA и тестировать 16340 — без взаимного влияния. Это серьёзно: гибкость в повседневном использовании.

Не забывайте извлекать аккумуляторы после завершения процесса. Даже в режиме ожидания устройство потребляет энергию. Бывает и так: забыли на ночь — утром батарея перегрета. Не всегда.

Режим CHARGE: стандартная и быстрая зарядка

Выбор тока 200–2000 мА под тип и ёмкость батареи

После установки АКБ у вас есть 6 секунд, чтобы кнопкой CURRENT выбрать ток. По умолчанию — 500 мА. Для литиевых применяется алгоритм CC/CV: сначала постоянный ток, затем постоянное напряжение 4,2 В.

Для никелевых батарей устройство автоматически переключается на капельную подзарядку 10 мА после достижения 85–90% ёмкости. Это факт: так исключается перезаряд и продлевается ресурс.

Индикация процесса и завершение цикла

На дисплее в реальном времени отображается накопленная ёмкость. По достижении целевого напряжения или срабатывании -ΔV ток снижается, появляется индикация FULL.

Когда процесс завершён — устройство переходит в режим поддержания. Можно извлекать батарею. Просто? Да. Эффективно? Безусловно. Главное — не торопиться и следить за индикацией.

Режим DISCHARGE: борьба с эффектом памяти

Принцип разряда до минимального напряжения

DISCHARGE предназначен для устранения «эффекта памяти» у никелевых аккумуляторов. Устройство разряжает батарею до 0,9 В (Ni-Cd/Ni-MH) или 2,8 В (Li-Ion), предотвращая деградацию от неполных циклов.

✔️ Один цикл разряда — и батарея «забывает» старые ограничения. Это не магия, а электрохимия. Работает? Да. Имеет право на жизнь? Точно.

Когда использовать разрядку для продления ресурса

Рекомендуется запускать DISCHARGE раз в 1–2 месяца для никелевых АКБ, которые используются в режимах частичного разряда. Для литиевых — реже, только при заметном падении ёмкости.

Не всегда требуется полная процедура — иногда достаточно профилактического прогона. Зависит от ситуации.

Режим REFRESH: восстановление деградировавших батарей

Трёхцикловый процесс разряд-заряд-разряд

REFRESH — самый мощный инструмент для «реанимации» старых или долго хранившихся аккумуляторов. Устройство выполняет три полных цикла разряд/заряд перед финальной зарядкой.

Это не быстрый процесс: для ёмких элементов может потребоваться десятки часов. Но результат того стоит — часто удаётся вернуть 80–90% от номинала.

Интерпретация результатов восстановления

После завершения на дисплее отображается фактическая ёмкость. Если значение близко к паспортному — батарея восстановлена. Если нет — возможно, ресурс исчерпан.

Возможно, элемент ещё жив, но требует профессионального восстановления. Не всегда домашние методы эффективны. Это нормально.

Режим TEST: измерение реальной ёмкости

Алгоритм определения максимальной ёмкости

TEST сначала полностью заряжает аккумулятор, затем разряжает его до минимального напряжения, измеряя отданную энергию. Результат — реальная, а не паспортная ёмкость.

Это факт, который помогает отсеять деградировавшие элементы и спланировать замену. Согласитесь?

Сравнение с паспортными данными производителя

Не гонитесь за идеальными цифрами: небольшой разброс — это нормально для любых аккумуляторов.

QUICK TEST: диагностика внутреннего сопротивления

Измерение сопротивления за 10 секунд

QUICK TEST — единственный режим, который можно применять к одноразовым батарейкам (для диагностики). Устройство прикладывает нагрузку, измеряет падение напряжения и вычисляет внутреннее сопротивление в миллиомах.

У качественных новых элементов этот параметр лежит в диапазоне 20–80 мОм. Если значение превышает 500 мОм — батарея не подходит для устройств с высоким током потребления.

Что означают значения в миллиомах и погрешности

Помните: сопротивление контактов может вносить погрешность 10–20%. Один и тот же аккумулятор в разных слотах может показывать немного разные значения. Не всегда это дефект — иногда дело в чистоте контакта.

Для более точных результатов вычитайте ~30 мОм (сопротивление контактов самого устройства) из показаний. Это не догма, но проверенная практика. Работает? Да.

Рекомендации по эффективному использованию

Выбор режима под задачу: когда что применять

Для повседневной подзарядки достаточно CHARGE с током 500–700 мА. Для продления ресурса никелевых АКБ — периодически запускайте DISCHARGE. Для восстановления старых — REFRESH. Для диагностики — TEST или QUICK TEST.

Не гонитесь за максимальным током без необходимости. Практика показывает: медленнее = меньше нагрев = дольше живёт АКБ. Это серьёзно.

Периодическое тестирование для контроля деградации

Раз в 1–2 месяца проверяйте ключевые аккумуляторы в режиме TEST. Так вы вовремя заметите падение ёмкости и спланируете замену.

Храните АКБ с зарядом 40–60%, если не планируете использовать их в ближайшее время. Это не догма, но проверенная рекомендация. Работает? Да.
