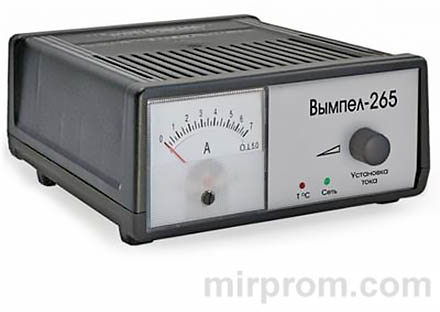

Автоматическое зарядное устройство для автомобильных аккумуляторных батарей Вымпел 265 Руководство по применению
Подходит для кислотных стартерных традиционных WET, EFB аккумуляторных батарей общетехнического назначения.
❗👉➨Внимание! Перед началом эксплуатации ЗУ Вымпел 265 Внимательно ознакомтесь с требованиями данной инструкции.
НЕСОБЛЮДЕНИЕ ПОРЯДКА ПОДКЛЮЧЕНИЯ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ЗАРЯДНОГО УСТРОЙСТВА ИЗ СТРОЯ.
❗👉➨Внимание! Взрывные газы. Беречь от огня и искр. В процессе заряда аккумуляторной батареи может происходить выделение взрывоопасных газов, поэтому подключение, сопровождающееся искрением и заряд аккумуляторных батарей необходимо производить в хорошо проветриваемом помещении. Обеспечьте необходимую вентиляцию!
❗👉➨Внимание! Соблюдайте порядок подключения зарядного устройства (ЗУ) к аккумулятору (АКБ). ГОСТ IEC 60335-2-29-2012 п. 7.12
❗👉➨Внимание! Прибор не разработан для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с прибором.
.
НАЗНАЧЕНИЕ
Основное назначение автоматического зарядного устройства (далее З.У.) - заряд автомобильных и мотоциклетных 12В (6В в неавтоматическом режиме) аккумуляторных батарей, в том числе полностью разряженных (до нуля), любого типа и емкости в полностью автоматическом режиме с возможностью ручной регулировки силы зарядного тока. Время зарядки зависит от емкости батареи и степени ее разряженности.
Зарядное устройство контролирует и ограничивает напряжение на заряжаемой аккумуляторной батарее, исключая интенсивное газообразование (кипение) и перезаряд аккумулятора. Поэтому, автоматическое зарядное устройство может быть использовано для заряда современных необслуживаемых батарей и не требует отключения заряжаемой аккумуляторной батареи от бортовой сети автомобиля.
Кроме этого, возможно использование зарядно-предпускового устройства Вымпел 265, как многоцелевого источника постоянного тока для питания автомобильной аппаратуры, электроинструментов, галогенных ламп и других устройств и приборов с номинальным напряжением питания 12В постоянного тока и потреблением не более 7 ампер.
Можно также использовать З.У. в неавтоматическом режиме для заряда аккумуляторов любой электрохимической системы c максимальным напряжением в конце заряда не более 14,8 В.
Зарядное устройство предназначено для использования только внутри помещений, степень защиты от воды IP20.
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Перед началом эксплуатации зарядно-предпускового устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации батари. Перед подключением прибора к сети убедитесь в целостности (отсутствии повреждений) изоляции сетевого шнура. Не допускайте попадания химически активных жидкостей (бензин, кислота и т.д.) и воды на корпус З.У. и сетевой провод. При зарядке аккумулятора устройство должно размещаться в хорошо вентилируемой зоне. При этом выделяемые газы и кислотный аэрозоль не должны попадать на З.У. и сетевые провода.
❗👉➨Внимание! Несмотря на то, что ЗУ не требует вашего участия в процессе заряда АКБ, недопустимо оставлять подключенное ЗУ без присмотра, как всякую сложную технику, особенно при питании от гаражной электросети.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| МОДЕЛЬ | ВЫМПЕЛ-265 |
| Напряжение питающей сети, частотой 50-60 Гц | 180 - 240 В |
| Диапазоны плавной регулировки выходного тока | не менее 0,9 - 7 А |
| Выходное напряжение в режиме стабилизации тока (равнонапряжению на клеммах заряжаемой АКБ) | от 0 до 14,8 В |
| Выходное напряжение в режиме стабилизации напряжения (при токе потребления меньшем чем ток заданный регулятором, в том числе в конце заряда) | 14,7 - 14,9 В |
| Диапазон рабочих температур | от -10°С до +40°С |
| Класс защиты | IP20 |
| Габариты устройства | 145x70x165 мм |
| Вес в упаковке (брутто) | 0,57 кг |
| Встроенный микровентилятор | 40x40x10 мм |
| Тип амперметра | аналоговый (стрелочный) |
УСТРОЙСТВО ИЗДЕЛИЯ
Конструктивно устройство выполнено в пластмассовом корпусе, имеющем жалюзи для вентиляции.

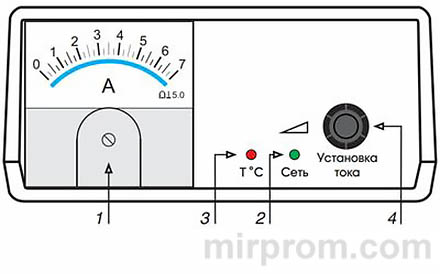

На передней панели Вымпел 265 расположены:
1 - Шкала амперметра
2 - Индикатор перегрева
3 - Светодиод включения "" Сеть""
4 - Регулятор силы зарядного тока

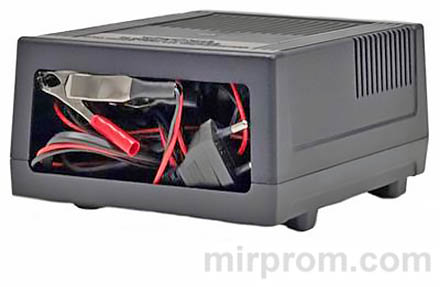

Сетевой шнур и выходные провода с зажимами уложены в задний отсек корпуса.
Электронная схема зарядного устройства представляет собой двухтактный высоковольтный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления, содержащей две цепи обратной связи по выходному току и напряжению.
Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питающих напряжений, практически идеальные выходные характеристики генератора тока и генератора напряжения, надёжную гальваническую развязку, а также высокие удельные массогабаритные и мощностные характеристики.
Для индикации протекающего зарядного тока используется амперметр. Для защиты силовой части от перегрева применены микровентилятор и схема ограничения выходного тока. Эта схема автоматически уменьшает выходной ток при повышении температуры внутри корпуса выше нормы. При этом ручная регулировка силы тока не позволяет выставить ток, больший, чем задаёт схема ограничения. При восстановлении нормального температурного режима диапазон ручной регулировки восстанавливается.
ПРОВЕРКА РАБОТОСПОСОБНОСТИ
Извлечь провода. Убедиться, что корпус изделия не имеет механических повреждений, а изоляция проводов цела. Для проверки работоспособности автомобильного зарядного устройства без АКБ необходимо подключить прибор к сети переменного тока, выходные клеммы должны быть разомкнуты.
Убедиться, что индикатор "" Сеть"" светится, это свидетельствует о том, что ЗУ работает и выдает на выход напряжение 14,8В.
Установить регулятор силы тока в крайнее левое положение (минимальный ток). Замкнуть выходные зажимы или для наглядности подключить к ним автомобильную лампу накаливания 55-110 Вт. Вращая регулятор силы тока и наблюдая за шкалой амперметра, убедиться, что ток регулируется, а яркость свечения лампы меняется.
Внимание! В зарядном устройстве Орион-265 микровентилятор включается автоматически при повышении температуры внутри корпуса или увеличении тока более 11 А. В режиме КЗ (выходные зажимы замкнуты между собой) возможно небольшое гудение или шум.
Для проверки работоспособности вентилятора включите прибор в сеть, замкните клеммы и поворачивайте регулятор тока вправо, пока не заработает вентилятор.
ПОРЯДОК РАБОТЫ
ЗАРЯД АККУМУЛЯТОРА 12В В АВТОМАТИЧЕСКОМ РЕЖИМЕ
Несоблюдение порядка подключения может привести к выходу устройства Вымпел 265 из строя или взрыву газов выделяемых аккумулятором. Подключение и отключение З.У. производить согласно требованию ГОСТ IEC 60335-2- 29-2012 пункт 7.12 - “Клемму аккумулятора, не присоединенную к шасси, следует присоединять к зарядному устройству первой; другое присоединение должно быть сделано к шасси вдали от аккумулятора и топливной линии; затем зарядное устройство батарей присоединяют к питающей сети. После зарядки следует отсоединить зарядное устройство батарей от питающей сети; затем зарядное устройство разъединяют с шасси; затем - с аккумулятором”.
Пояснение:Подключение второго зажиме всегда сопровождается небольшой искрой, так как на выходе ЗУ имеется конденсатор, который заряжается от АКБ в момент присоединения второго зажима к клемме АКБ. Чтобы избежать воспламенения взрывной смеси аккумуляторных газов или легковоспламеняющейся топливно-масленной смеси от искры, подключение рекомендуется делать вдали от топливопроводов и АКБ. Если же подключать второй зажим непосредственно к минусовой клемме АКБ, то необходимо вентиляцией (потоком воздуха, сквозняком и т. п. отогнать облако взрывной смеси газов от минусовой клеммы).
❗👉➨Внимание! ЗУ Вымпел-265 можно использовать для заряда аккумулятора без отключения АКБ от бортовой сети автомобиля, если это разрешено инструкцией по эксплуатации автомобиля.
1. Подключите зажимы З.У. к клеммам батареи, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет маркировки зажима. Минусу - черный, либо тёмный цвет маркировки зажима.
2. Установите регулятор силы тока в крайнее левое положение (минимальный ток).
3. Убедившись, что засветился светодиод, подключить автоматическое зарядное устройство к сети переменного тока 220В.
4. Установка тока (на графике интервал I). Вращая ручку регулятора силы тока, установите ток соответствующий типу и емкости заряжаемой батареи. Значение тока заряда отображается на амперметре (Общепринятые рекомендации 0,1 от емкости батареи). Максимальный ток устанавливается поворотом регулятора вправо до упора.
....

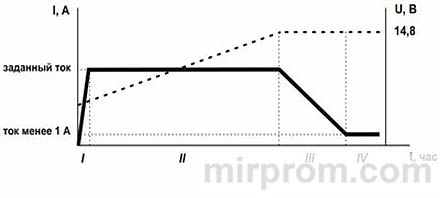

График работы предпускового зарядного устройства при заряде батареи в автоматическом режиме
Временные интервалы этапов работы:
I - подключение, установка зарядного тока (общепринятые рекомендации 0,1 от емкости батареи); II - процесс заряда; III - завершающая стадия заряда; IV - буферный режим
Примечание:
Временные интервалы на графике имеют схематический характер.
5. Заряд АКБ Б (на графике интервал II) в автоматическом режиме током, установленным ручкой регулировки. При достижении на АКБ напряжения равного 15В, ток автоматически уменьшается (на графике начало интервала III). При этом регулятор силы зарядного тока не позволяет выставить ток больший, чем задает схема автоматики.
(Самопроизвольное уменьшение тока в начале заряда может свидетельствовать о наличии сульфатации пластин аккумулятора. Уменьшив ток, З.У. автоматически переходит в режим десульфатации аккумуляторной батареи. В зависимости от степени поражения пластин на десульфатацию может потребоваться от нескольких минут до нескольких часов. В процессе десульфатации ток постепенно автоматически возрастет до значения, выставленного регулятором тока.
Уменьшение тока (на графике интервал III). Начало уменьшения силы выставленного тока говорит о достижении батареей 75-95% заряда. Для полного дозаряда батареи может потребоваться еще от получаса до нескольких часов (зависит от типа, емкости и технического состояния А.Б.).
Буферный режим (на графике интервал IV). В процессе дозаряда зарядно-предпусковое устройство переходит в буферный режим, при котором саморазряд аккумуляторной батареи компенсируется требующимся током заряда.
Длительность работы в буферном режиме неограничена, более того полезна для не новых батарей, так как после нескольких десятков часов большинство А.Б. улучшают и восстанавливают свои главные характеристики - внутреннее сопротивление и емкость.
6. По окончании заряда отключить З.У. от сети и снять зажимы с клемм батареи. Рекомендуется протереть зажимы и провода влажной, а затем сухой ветошью для удаления попавшего электролита. Желательно после этого смазать зажимы любой автосмазкой для защиты от коррозии.
ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА В КАЧЕСТВЕ МНОГОЦЕЛЕВОГО ИСТОЧНИКА ПИТАНИЯ
Устройство является источником стабилизированного напряжения постоянного тока с ограничением (стабилизацией) силы тока нагрузки. Поэтому может быть применено для запитки любых потребителей напряжения 14,8 В с суммарным током потребления меньше выставленного ручным регулятором тока. При перегрузке, либо аварийном замыкании выходных проводов ЗУ будет переходить в режим защиты.
ЗАРЯД БАТАРИ ДРУГИХ ЭЛЕКТРОХИМИЧЕСКИХ СИСТЕМ В НЕАВТОМАТИЧЕСКОМ РЕЖИМЕ
Несоблюдение порядка подключения может привести к выходу З.У. из строя. Неавтоматическим режимом считается режим заряда, при котором напряжение на аккумуляторе в конце заряда меньше, чем напряжение, которое может создавать З.У. То есть ЗУ работает в режиме генератора зарядного тока, без ограничения выходного напряжения на безопасном для АКБ уровне. Типовой пример: заряд 6 В АКБ.
1 Убедитесь, что напряжение на А.Б. в конце заряда (указывается в паспорте аккумулятора) меньше 15 В.
2 Подключите зажимы З.У. к клеммам А.Б., строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет маркировки зажима. Минусу - черный, либо тёмный цвет маркировки зажима.
3 Установите регулятор силы тока в крайнее левое положение (минимальный ток).
4 Убедившись, что засветился светодиод, подключите З.У. к сети переменного тока.
5 З.У. работает в режиме генератора стабильного тока. В таком режиме необходимо выставить регулятором силу зарядного тока, соответствующую типу и емкости заряжаемой батареи, и контролировать степень заряженности общепринятыми методами (по напряжению, по времени и силе тока, по плотности электролита и так далее).
6 По окончании заряда отключить ЗУ от сети и снять зажимы с клемм АКБ. Рекомендуется протереть зажимы и провода влажной, а затем сухой ветошью для удаления попавшего электролита.
Время работы З.У. в любом из перечисленных режимов неограниченно.
ЗАЩИТА ОТ ПЕРЕПОЛЮСОВКИ
ЗУ имеет защиту от переполюсовки. Она реализована во внутренней электронной схеме зарядного устройства (без применения плавких предохранителей).
❗👉➨ Устройство автоматически отключится при неправильной полярности подключения, и восстановит работоспособное состояние при верном подключении.
ПРОФИЛАКТИЧЕСКИЙ УХОД И РЕМОНТ
При длительной эксплуатации З.У. рекомендуется периодически проводить следующие виды обслуживания:
1. Удалять следы коррозии и смазывать зажимы-крокодилы.
2. Очищать продувкой жалюзи от пыли.
3. Проверять исправность изоляции сетевого провода
Более сложные работы, связанные с разборкой корпуса З.У., например замену сетевого шнура при его повреждении должен выполнять производитель З.У. или его агент или аналогичное квалифицированное лицо.
Нормативный срок службы З.У. 5 лет.
❗👉➨ Производитель оставляет за собой право вносить изменения в конструкцию прибораи выходные характеристики.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изделие соответствует требованиям нормативных документов: ГОСТ IEC 60335-2-29-2012; ГОСТ 30805.14.1-2013; ГОСТ 30805.14.2-2013; ГОСТ 30804.3.2-2013; ГОСТ 30804.3.3-2013 и имеет Сертификат соответствия Таможенного Союза ЕАЭС KG 417/KLIA.027.RU.02.00172 от 24.06.22.
Гарантийный срок эксплуатации устройства 12 месяцев со дня продажи.
Претензии к качеству работы устройства не принимаются и гарантийный ремонт не производится в случаях, если:
- отсутствует гарантийный талон
- присутствуют механические повреждения прибора
- нарушена целостность заводской пломбы
- неисправность вызвана неправильной эксплуатацией прибора
- не сохранен товарный вид устройства, имеются загрязнения, а также следы любых других внешних воздействий
В случае неисправности, при соблюдении всех требований, гарантийный ремонт (обмен) прибора производится по месту продажи. Постгарантийный ремонт осуществляется по адресу: 192283, Санкт-Петербург, Загребскийбульвар, дом 33 литер «А».
