Назначение и ключевые особенности ЗПУ-12/24
Для каких аккумуляторов подходит устройство
ЗПУ-12/24 — это трансформаторное пуско-зарядное устройство, разработанное для обслуживания свинцовых аккумуляторных батарей напряжением 12 и 24 вольта. Вы наверняка сталкивались с ситуацией, когда АКБ «садится» в самый неподходящий момент. Именно здесь ЗПУ-12/24 показывает себя с лучшей стороны: он не просто заряжает батарею, но и помогает завести двигатель в экстренных случаях.
Скажу прямо: универсальность модели заслуживает внимания. Она работает как с легковыми автомобилями, так и с коммерческим транспортом, где используются батареи повышенной ёмкости. Практика показывает, что одно устройство способно закрыть потребности целого автопарка. Это факт.
Встроенные системы защиты
Безопасность — приоритет. ЗПУ-12/24 оснащён защитой от переполюсовки и короткого замыкания. Что это значит на практике? Если вы перепутаете «плюс» и «минус», устройство не сгорит — сработает предохранитель. Впрочем, не всегда. Поэтому внимательно читайте инструкцию.
Ещё момент: амперметр на передней панели позволяет контролировать ток заряда в реальном времени. Вы видите, что происходит, и можете вовремя скорректировать параметры. Логично?
Технические характеристики: мощность и токи
Параметры зарядного режима
Разберём цифры — они говорят сами за себя:
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 12 / 24 В |
| Ёмкость обслуживаемых АКБ | до 200 А·ч |
| Номинальный ток заряда | 8 А |
| Максимальный ток заряда | 20 А |
| Потребляемая мощность (заряд) | 300–400 Вт |
Заметьте: при токе 9 А выходное напряжение стабилизируется в диапазоне 12,5–15 В для 12-вольтовых батарей и 24,5–26 В для 24-вольтовых. Это важно для правильной зарядки без перезаряда.
Показатели пускового режима
А теперь — про «тяжёлую артиллерию». Пусковой ток достигает 240 А. Звучит убедительно, правда? Но есть нюансы:
- ★ Длительность одного пуска — не более 15 секунд
- ★ Интервал между попытками — минимум 90 секунд
- ★ Потребляемая мощность в пиковом режиме — до 900 Вт
Не всё так просто. Нарушение этих лимитов ведёт к перегреву и поломке. Проверено.
Комплектация и дополнительные элементы
Что вы получаете в коробке
Стандартный набор включает:
- ЗПУ-12/24 с подключёнными проводами
- Два зажима типа «крокодил» (красный и чёрный)
- Индивидуальную упаковку
- Инструкцию по эксплуатации
Всё необходимое — и ничего лишнего. Удобно.
Требования безопасности при эксплуатации
Электрическая безопасность
Запрещается снимать кожух во время работы. Категорически. Также нельзя ремонтировать устройство защитного отключения самостоятельно — это задача для квалифицированного специалиста. Если честно, лучше не рисковать.
Важно добавить: перед подключением или отключением АКБ обязательно отсоединяйте ЗПУ-12/24 от сети. Это базовое правило, которое многие игнорируют. А зря.
Пожарная безопасность при зарядке
Во время заряда аккумулятор выделяет водород — взрывоопасный газ. Поэтому:
- ⚠️ Проветривайте помещение каждые 20–30 минут
- ⚠️ Располагайте устройство на расстоянии ~1 метра от батареи
- ⚠️ Не оставляйте процесс без присмотра на долгое время
Справедливости ради: при соблюдении этих простых мер риск сводится к минимуму.

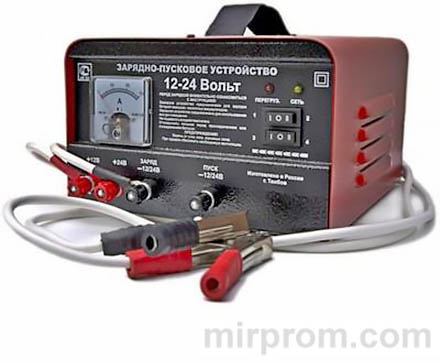

Конструкция и органы управления
Панель управления и индикация
На передней панели ЗПУ-12/24 расположены:
- Два двухпозиционных переключателя тока
- Амперметр с диапазоном 0–30 А
- Клеммы +12V / +24V / ЗАРЯД / ПУСК
- Индикаторы «Сеть» и «Перегрузка»
Всё под рукой, интуитивно понятно. Даже если вы впервые берёте устройство в руки — разберётесь.
Задняя панель и подключение
Здесь находится устройство защитного отключения и сетевой шнур. Никаких сложностей. Главное — проверить целостность шнура перед первым включением. Бывает и так, что повреждения незаметны на первый взгляд.
Как заряжать АКБ: пошаговая инструкция
Правильное подключение к аккумулятору
Действуйте по алгоритму:
- → Установите ЗПУ-12/24 на расстоянии ~1 м от батареи
- → Подключите красный зажим к «+», чёрный — к «-»
- → Сначала подключайте клемму, не соединённую с массой
- → Только после этого включайте устройство в сеть
Если заряжаете АКБ без снятия с авто: отключите «+» от бортовой сети, «-» оставьте на массе. Красный провод ЗПУ — к «+» аккумулятора, чёрный — к массе кузова, вдали от топливной системы. Имеет смысл, правда?
Настройка параметров заряда
Переключатели тока настраиваются в зависимости от напряжения и степени разряда:
| Положение тумблеров | Выходное напряжение |
|---|---|
| 1–3 | 12,3 В |
| 2–3 | 13,0 В |
| 1–4 | 13,6 В |
| 2–4 | 14,2 В |
Выбирайте значение, ориентируясь на рекомендации производителя АКБ. Не всё так однозначно — для старых батарей лучше щадящий режим.
Запуск двигателя в режиме ПУСК
Схема параллельного подключения
Стартерный пуск возможен только при параллельном подключении ЗПУ-12/24 к АКБ. То есть устройство работает «в паре» с батареей, а не вместо неё. Это принципиально.
Алгоритм:
- → Подключите зажимы с соблюдением полярности
- → Сначала подключайте полюс, не соединённый с шасси
- → Второе подключение — к шасси, вдали от топливной магистрали
- → Включите ЗПУ в сеть и переведите в режим «ПУСК»
- → Выждите 5–10 минут, затем попробуйте завести двигатель
Внимание: нарушение полярности в этом режиме может вывести устройство из строя. Однозначно.
Алгоритм запуска и ограничения
После успешного запуска:
- → Отключите ЗПУ-12/24 от сети
- → Отсоедините от шасси
- → Снимите зажимы с АКБ
Запомните: не допускается пуск по каналу «ЗАРЯД». И не превышайте лимит 15 секунд на одну попытку. Интервал — 90 секунд. Нарушение = поломка. Тут всё ясно.
Обслуживание и профилактика коррозии
Уход за контактами и зажимами
Кислота, попадающая на зажимы, вызывает коррозию. Результат — плохой контакт, перегрев, сбои. Что делать?
- ✔️ Регулярно очищайте зажимы от окислов
- ✔️ Смазывайте контакты «Литолом» или аналогичной смазкой
- ✔️ Проверяйте целостность изоляции проводов
Простые действия, которые продлевают жизнь устройству в разы. Опыт подсказывает.
Правила хранения в разных условиях
Температурные режимы и влажность
В упаковке: от –50°С до +50°С, влажность ≤85%. Без упаковки: от –10°С до +50°С, влажность ≤60%. Помещение — сухое, проветриваемое.
Кстати: если храните устройство в гараже зимой, убедитесь, что оно защищено от конденсата. Влага — главный враг электроники. Это серьёзно.
Диагностика неисправностей и ремонт
Таблица типовых проблем
| Неисправность | Вероятная причина | Решение |
|---|---|---|
| Нет напряжения на выходе при включении в сеть | Обрыв шнура питания | Заменить шнур (в сервисе) |
| Сработало защитное отключение | КЗ АКБ или ток >13 А | Снизить ток, проверить полярность |
*Защитное отключение срабатывает при КЗ или переполюсовке. Для сброса защёлкните биметаллический предохранитель в исходное положение. Просто.
Когда обращаться в сервис
Если после проверки по таблице проблема не устранена — не экспериментируйте. Доверьте ремонт квалифицированным специалистам. Скрывать не стоит: самостоятельный ремонт лишает гарантии.
Гарантийные обязательства производителя
Срок и условия гарантии
Изготовитель гарантирует нормальную работу ЗПУ-12/24 в течение 12 месяцев с даты продажи. При условии соблюдения правил эксплуатации, разумеется.
В гарантийный период неисправности, не вызванные нарушением правил, устраняются бесплатно. Если на талоне нет даты продажи с печатью — срок считается от даты выпуска прибора. По факту.
Обратная связь с производителем
Замечания и предложения можно направлять по адресу изготовителя. Это помогает улучшать продукт. И это нормально.
