ADEM-VX . МЕТОДЫ ОПТИМИЗАЦИИ конструкторской подготовки производства

При этом было замечено, что наиболее эффективное применение системы происходило на предприятиях, где стремились либо полностью адаптировать ADEM под производственные традиции, либо перестроить сами принципы проектирования и производства (если такое возможно) под заявленные функции. То есть оптимизация процессов происходила не только за счет непосредственного внедрения CAD/CAM системы, а за счет полновесного использования ее функций.

Если иллюстрировать вышесказанное примерами, то в части CAD можно отметить следующее: постоянно растущая квалификация пользователя в создании объемных моделей позволяет оптимизировать методы построений, тем самым, например, минимизировать количество объектов дерева. Ведь известно, что в ADEM, как и во многих других CADсистемах создание геометрической модели может вестись несколькими способами. А простота внесения изменений в модель зависит от сформированного дерева построений. Ведь всем понятно, что работать с тремя объектами легче, чем с десятью.

Возьмем одну из самых простейших моделей, представленных в стандартной поставке ADEM – керамический изолятор (рис. 1).



Очевидно, что этот элемент можно построить несколькими способами. Рассмотрим два из них.

Очевидно, что этот элемент можно построить несколькими способами. Рассмотрим два из них.

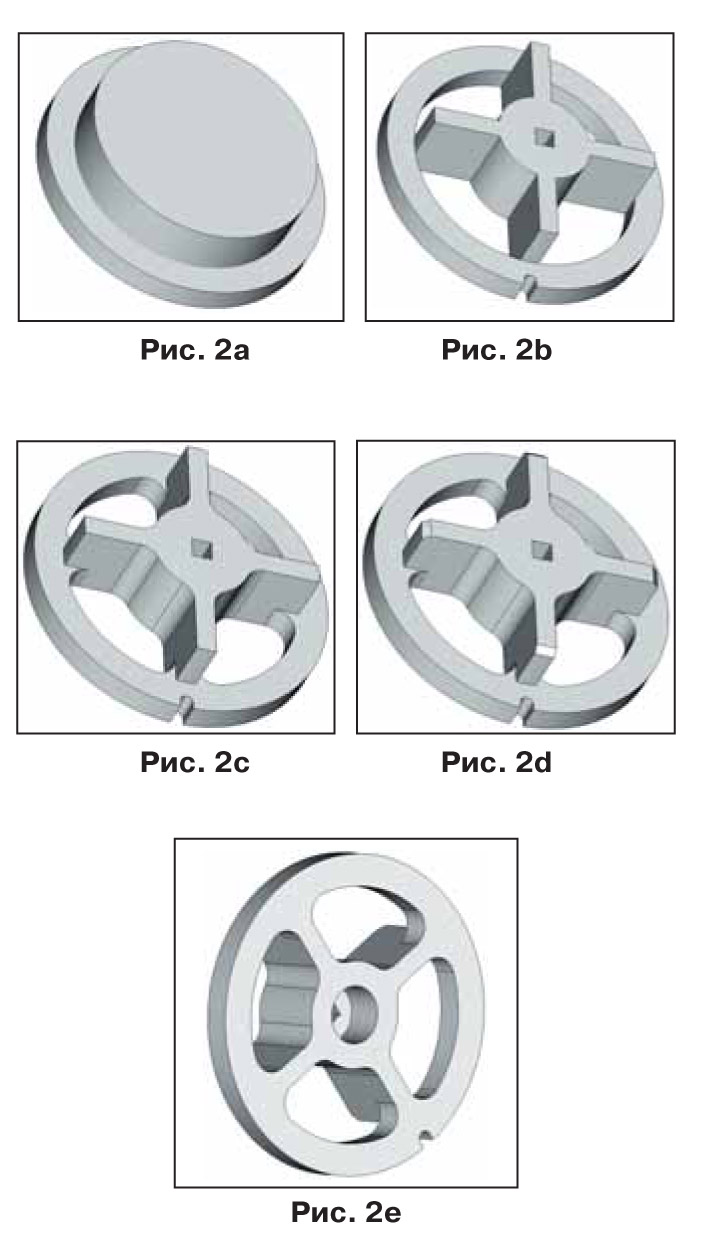

Первый способ состоит из нескольких действий:

1. Создание двух цилиндров методом «Смещение» (рис. 2a)

2. Объединение элементов в одно тело

3. Создание сквозных отверстий («окна», паз, квадратное отверстие в центре) (рис. 2b)

4. Создание скруглений на внутренних ребрах (рис. 2c)

5. Создание фасок (рис. 2d)

6. Создание глухого отверстия с обратной стороны модели (рис. 2e)

Дерево объемных построений в данном случае состоит из 9 элементов.

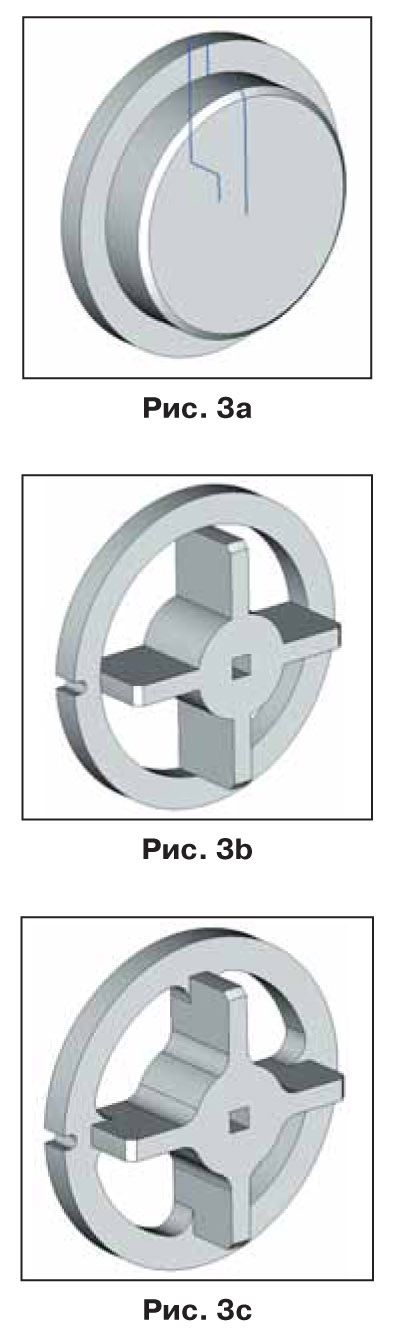

Второй способ состоит всего из трех действий:

1. Создание тела вращения (рис. 3a)

2. Создание комплексного сквозного отверстия (рис. 3b)

3. Построение скруглений на внутренних ребрах (рис. 3c)

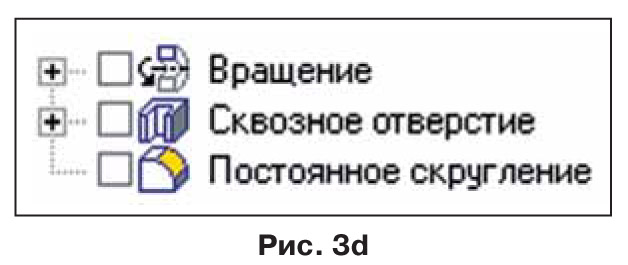

При этом дерево объемных построений во втором случае в 3 раза меньше по количеству входящих элементов.

Даже на таком простом примере видно, насколько можно сократить действия по созданию объемной модели, тем самым облегчив себе работу по внесению изменений в геометрию.
