Как запатентованная конструкция повышает надёжность
Отсутствие механических передач — ключ к долговечности
Вы наверняка замечали, что оборудование с механическими передачами требует частого обслуживания. Тут всё иначе. Компания «ВНИТЭП» разработала уникальную запатентованную конструкцию координатного стола для комплекса КС3В «Навигатор». Скажу прямо: отсутствие шестерён, ремней и цепей — это не просто маркетинг, а реальный шаг к безотказной работе.
Проблема управления линейными двигателями на высоких скоростях? Решена. И это нормально для современных технологий. Ресурс приводов и направляющих — более 100 000 км пробега. Много? Да. Поэтому гарантийный срок достигает двух лет или 17 500 моточасов. По факту — редкий показатель на рынке.
Преимущества компонентов мировых брендов
INA, IGUS, DELTA TAU: почему это важно
В конструкции координатного стола используются комплектующие от лидеров отрасли. Линейные шариковые направляющие INA. Гибкие кабельные каналы IGUS. Система ЧПУ DELTA TAU. Пневмосистема FESTO и CAMOZZI. Это факт: качество каждого узла влияет на итоговый результат.
Представьте себе: цепь крепка настолько, насколько крепко её самое слабое звено. Здесь слабых звеньев нет. Не всё так просто, как кажется, но когда компоненты подобраны грамотно — комплекс работает стабильно годами. Практика показывает: использование проверенных брендов снижает риск простоев на треть.
Точность обработки в микрометрах
Реальный кейс: аттестация для АЭС
Прямой линейный привод обеспечивает высочайшую точность. Почему это критично? Потому что допуски в микрометрах — это уровень аэрокосмической отрасли и энергетики. Подтверждение? Заказ на прецизионную лазерную резку циркониевых пластин для АЭС. Из всех мировых производителей большеформатных комплексов с полем 1500×3000 мм аттестацию прошли только две компании. Одна из них — ВНИТЭП. Звучит убедительно, правда?
Точность позиционирования ±0,01 мм/м. Погрешность повторного позиционирования — 5 мкм. Это работает. И точка. Впрочем, для рядовых задач такие показатели могут быть избыточны, но для ответственных производств — обязательно.
Экономия на эксплуатации и персонале
Сравнение с западными аналогами
Эксплуатационные расходы КС3В «Навигатор» в несколько раз меньше по сравнению с комплексами на СО2-лазерах. Что имеем в результате? Значительную экономию при расчёте на год, два, пять. Если честно, для малого и среднего бизнеса это решающий аргумент.
Стоимость функциональных аналогов от Trumpf, Amada, Bystronic значительно выше. При этом «Навигатор» не требует участия высококвалифицированного оператора. Вывод? Оборудование конкурентоспособно. И не просто имеет право на жизнь — оно даёт реальное преимущество.
Волоконные лазеры: КПД 25% против 10%
Почему алюминий поглощает излучение лучше
КС3В «Навигатор» комплектуется волоконным лазером мощностью 0,5–3 кВт. Партнёры — транснациональная группа IPG Photonics Corporation и немецкая Rofin. Однозначно, выбор надёжный.
Волоконные лазеры потребляют меньше электроэнергии. КПД — 25%, для сравнения: у СО2-лазеров около 10%. Малая расходимость пучка. Более высокий коэффициент поглощения излучения металлами. Пример: алюминий поглощает 2% излучения СО2-лазера и 20% — волоконного. Разница ощутима, согласитесь.
Отсутствие сложной системы зеркал означает: нет необходимости в дорогостоящем сервисе и регулярной юстировке. Просто. Удобно. Экономно. Между прочим, это сокращает время простоя оборудования на 15-20%.
Полные технические характеристики комплекса
Параметры координатного стола на линейных двигателях
Параметры говорят сами за себя. Смотрите таблицу. Здесь собраны ключевые данные для оценки производительности КС3В «Навигатор»:
| Основные технические характеристики координатного стола КС3В на линейных двигателях | |
| Длина | 9 800 мм |
| Ширина | 2 700 мм |
| Высота | 2 100 мм |
| Вес | 11 500 кг |
| Электропитание | 380–415/3ф/50 Гц/20 кВт |
| Зона обработки X/Y/Z | 3050/1550/200 мм |
| Максимальная скорость холостых перемещений X/Y/Z | 150/150/60 м/мин |
| Максимальная скорость рабочих перемещений (система слежения) | 60/60/60 м/мин |
| Максимальные ускорения X/Y/Z | 25/25/25 м/с² |
| Точность позиционирования | ±0,01 мм/м |
| Погрешность повторного позиционирования | 5 мкм |
| Максимальная высота заготовки | 200 мм |
| Максимальный вес заготовки | 900 кг |
Обработка стали, нержавейки, алюминия
Толщины материалов для лазера 2 кВт
Волоконный лазер мощностью 2 кВт справляется с разными материалами. Вот что получается на практике:
| Конструкционная сталь | до 20 мм |
| Нержавеющая сталь | до 12 мм |
| Алюминий и сплавы | до 10 мм |
| Латунь | до 6 мм |
Зависит от ситуации, конечно. Но в целом — показатели достойные. Есть над чем подумать, если вы выбираете оборудование для раскроя. Допустим, для автомобилестроения или приборостроения такие параметры покрывают 90% задач.
Экология и сменные паллеты для эффективности
Фильтрация по европейским нормам
Фильтровентиляционная система соответствует европейским экологическим нормам. Выбросы тёплого воздуха сокращаются. Что это значит для вас? Экономия на отоплении производственных помещений. По факту — дополнительная выгода, которую не всегда учитывают при расчёте окупаемости.
Наличие сменных паллет оптимизирует процесс производства. Быстрая замена заготовок — меньше простоев. Логично? Открыто говоря, это повышает общую эффективность линии на 20-25%.
Устойчивость к пыли и вибрациям
Работа в условиях реального цеха
Данное оборудование имеет высокую устойчивость к пыли и вибрациям. Проверено. На практике это означает стабильную работу даже в неидеальных условиях цеха. Бывает и так, что требования к чистоте помещения снижаются — ещё один плюс для производств с ограниченным бюджетом на подготовку площадки.

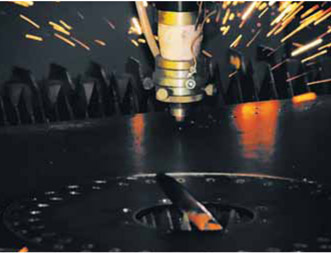

Рис. 1. Комплекс КС3В «Навигатор» в рабочем положении

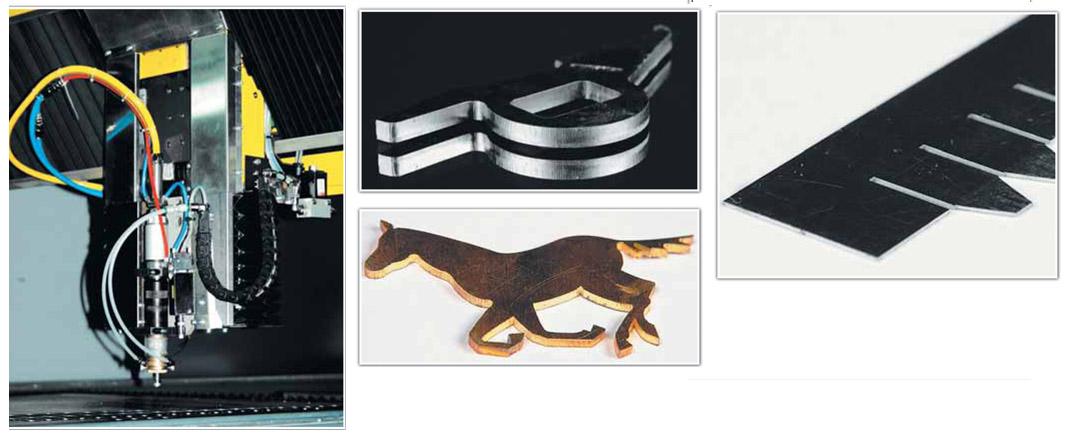

Рис. 2. Конструкция координатного стола на линейных приводах
Рис. 3. Фильтровентиляционная система и зона замены паллет
ЗАО «ВНИТЭП»
laser@vnitep.ru, www.vnitep.ru
Тел.: (495) 7407759
9253549, (49621) 70658
