Что такое PowerINSPECT
CAI-система PowerINSPECT представляет собой полностью завершенное независимое решение. Предлагают его заказчикам в зависимости от типа используемой ими КИМ — в виде нескольких модификаций, отличающихся по функционалу. Тут всё ясно.
Независимое решение для контроля точности
Благодаря поддержке широкого спектра оборудования разных производителей PowerINSPECT позволяет стандартизировать процесс контроля точности в рамках всего предприятия. Тем самым обеспечивается единый формат хранения и передачи данных. Это серьезно.
Скажу прямо: такой подход упрощает жизнь технологам и операторам. Не нужно переучиваться при смене оборудования — интерфейс и логика работы остаются привычными.
Интеграция с комплексом Delcam
Наибольших преимуществ от использования PowerINSPECT получают предприятия, внедрившие на производстве комплексное решение от компании Delcam. Оно включает в себя:
- ★ CAD-систему PowerSHAPE
- ★ CAM-систему PowerMILL
- ★ CAI-систему PowerINSPECT
Тесная интеграция средств 3D-моделирования, контроля точности и разработки управляющих программ для фрезерных станков с ЧПУ позволяет эффективно решать сложные задачи реверсивного инжиниринга (обратного проектирования), виртуального базирования на станке и адаптивной механообработки.
Получается замкнутый цикл: спроектировал — изготовил — проконтролировал. И всё в одной экосистеме. Имеет смысл, правда?

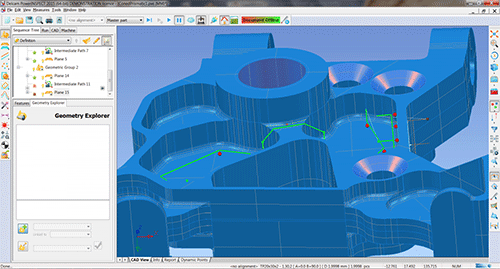

Рис. 1. PowerINSPECT обеспечивает стандартизацию контроля точности на предприятии
Автоматическое предотвращение столкновений
Основное новшество в PowerINSPECT 2015 — функция автоматического предотвращения столкновений. Она востребована при оффлайн программировании последовательности измерений на станках с ЧПУ и КИМ с ЧПУ, оснащенных прецизионными контактными измерительными системами (так называемыми измерительными головками).
Как работает новая функция
В более ранних версиях программы была реализована функция выявления в процессе компьютерной 3D-симуляции непредвиденных столкновений контактного щупа с деталью или крепежным приспособлением. В случае выявления столкновений пользователь должен был вручную отредактировать траекторию щупа путем перемещения и/или добавления на ней новых точек.
Если измеряемая деталь имеет сложную форму, то ручное редактирование траектории могло потребовать рутинной работы. Не всегда это удобно.
Реализованная в новой версии функция автоматического предотвращения столкновений самостоятельно добавляет (при необходимости) в прямолинейные участки траектории щупа маневры уклонения. В зависимости от конкретной ситуации измерительный щуп может быть:
- → приподнят над деталью
- → обогнуть препятствие в горизонтальной плоскости
Данная функция автоматически задействуется:
- ✔ при генерации траектории для новой последовательности замеров
- ✔ при изменении порядка выполнения измерений
- ✔ в случае добавления или удаления контрольных точек в ранее заданной последовательности
Преимущества автоматизации
Естественно, что пользователь PowerINSPECT 2015 имеет возможность редактировать автоматически сгенерированные траектории по своему усмотрению. Это может потребоваться, например, если применяется нестандартное крепежное приспособление, для которого отсутствует точная 3D-модель. В результате пользователь вынужден перестраховываться.
Функция автоматического предотвращения столкновений:
| Преимущество | Результат |
|---|---|
| Повышение производительности | Меньше ручной работы |
| Исключение столкновений | Нет дорогостоящих поломок |
| Автоматизация | Экономия времени программиста |
| Гибкость | Возможность ручной корректировки |
Звучит убедительно, не так ли?

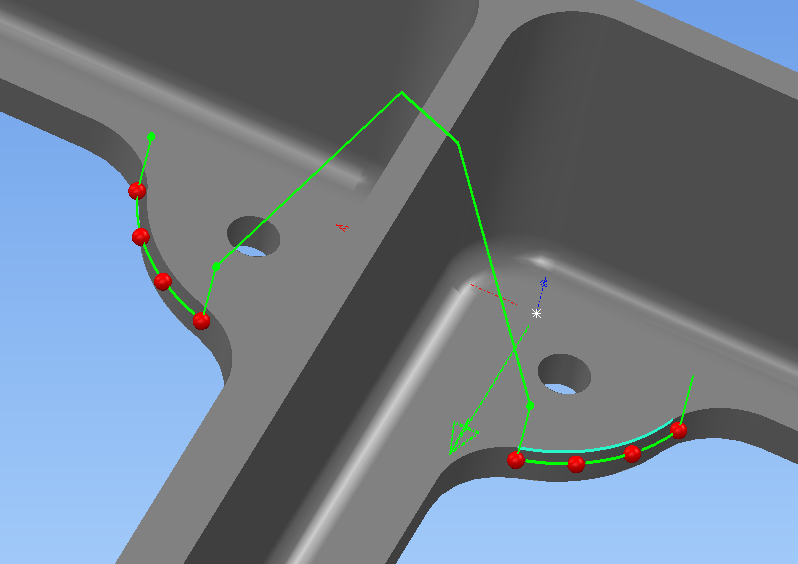

Рис. 2. Функция автоматического предотвращения столкновений защищает оборудование
Улучшенная работа с 3D-данными
Программный код PowerINSPECT 2015 был значительно усовершенствован с целью повышения скорости импорта CAD-моделей и автоматической генерации отчетов. Увеличение скорости обработки 3D-данных и генерации отчетов со множеством иллюстраций было особенно востребовано при чтении больших сложных CAD-моделей, например всего кузова автомобиля.
В новой версии пользователь получил дополнительный контроль над содержанием автоматически генерируемых отчетов. Например, стало удобнее создавать общие сводки обо всех выполненных замерах для администрирования производства.
Кроме того, если все результаты измерений находятся в допустимых пределах, то детальный отчет теперь может быть заменен более краткой сводкой. Это логично.

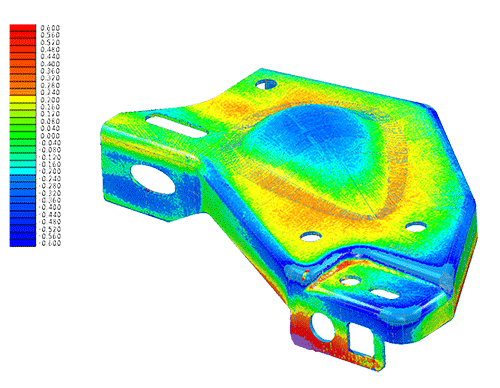

Большое количество заказчиков ПО компании Delcam использует PowerINSPECT совместно с лазерными и оптическими 3D-сканерами для решения задач реверсивного инжиниринга. Для таких пользователей в 2015-й версии были усовершенствованы методы отображения облаков сканированных 3D-точек с использованием цветовых схем закраски для визуализации отклонений.

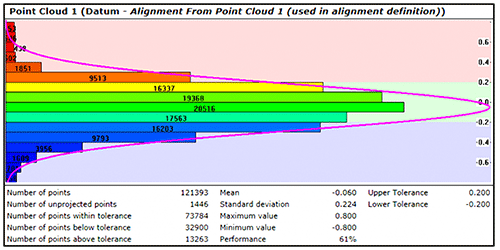

Новый универсальный метод отображения облаков 3D-точек значительно упрощает пользователю анализ полученной информации и облегчает сравнение результатов, полученных при помощи КИМ разных типов. Практика показывает: наглядность — залог быстрого принятия решений.
Новые возможности версии 2015
Версия 2015 года принесла несколько интересных усовершенствований, которые расширяют возможности системы.
Поддержка масштабированных прототипов

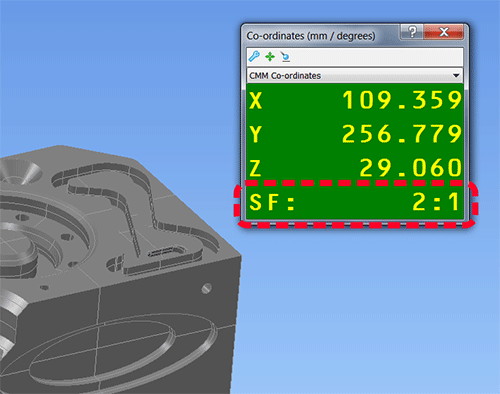

Еще одно интересное усовершенствование — поддержка измерения физических прототипов, выполненных в масштабе к оригиналу. При этом CAI-система отображает результаты замеров таким образом, будто пользователь работает с объектом в натуральную величину.
Это упрощает восприятие данных оператором КИМ, облегчает создание отчетов и дает возможность оперативнее обмениваться информацией с CAD-системой. Почему? Потому что нет необходимости компенсировать масштаб модели. Всё автоматически.
Управление сложными моделями
Если форма изделия относительно сложная, то пользователь PowerINSPECT 2015 может условно разбить целую CAD-модель на отдельные участки (уровни) и управлять их видимостью в менеджере проекта, поддерживающего древовидную структуру представления данных.
Это удобно. Не нужно загружать в память всю модель целиком — можно работать с конкретными участками. Экономия ресурсов налицо.
Для пользователей, работающих с трубопроводами и воздуховодами, в 2015-й версии были добавлены новые геометрические элементы, описывающие взаимное пересечение сфер, конусов и цилиндров.
| Новая функция | Применение | Выгода |
|---|---|---|
| Масштабированные прототипы | Измерение моделей в масштабе | Автоматическая компенсация масштаба |
| Уровни видимости | Работа со сложными моделями | Удобство навигации |
| Геометрия пересечений | Трубопроводы и воздуховоды | Точность измерений |
| Цветовая визуализация | Облака точек | Наглядность отклонений |
Специализированные модули
На предприятиях, в которых измерения производятся непосредственно на станках с ЧПУ, часто имеются специализированные отделы программистов-технологов. Это может привести к тому, что последовательность замеров на станке с ЧПУ программирует в отделе технологов один человек, а в цехе использует совсем другой.
Чтобы между ними не возникло недопонимания, в PowerINSPECT 2015 был добавлен специальный модуль, хранящий в себе всю информацию о конкретном контактном щупе и характеристиках оборудования.
Отметим: портативные КИМ-манипуляторы (так называемые измерительные «руки»), оснащенные вместо контактного измерительного щупа скрайбером, можно эффективно использовать для разметки. Это расширяет область применения оборудования.
Рис. 3. Специализированный модуль исключает недопонимание между технологами и операторами
Вот такие возможности открывает PowerINSPECT 2015. Система продолжает развиваться, учитывая потребности пользователей. И это нормально — технологии не стоят на месте.
