О компании «Мехатроника»
На сегодняшний день компания «Мехатроника» предлагает отечественный программно-аппаратный комплекс управления любым типом металлообрабатывающего оборудования.
| Параметр | Характеристика |
|---|---|
| Тип продукта | Программно-аппаратный комплекс |
| Применение | Любой тип металлообрабатывающего оборудования |
| Происхождение | Отечественная разработка |
| Возможности |
Концепция системы управления
Концепция, принятая при построении системы, в настоящий момент практически не ограничивает ее возможности. Это позволяет решать не только современные задачи управления, но и закладывает базу для продления ее жизненного цикла.
Основные элементы системы
| Элемент | Описание | Назначение |
|---|---|---|
| Универсальная двухпроцессорная система ЧПУ | Блок управления и пульт оператора | Управление станком |
| Цифровые станочные электроприводы | Подачи и главного движения | Привод осей и шпинделей |
| Периферийное оборудование | Дополнительные устройства | Расширение функциональности |
| Программное обеспечение | Технологическое и пользовательское | Управление и настройка |
Модельный ряд систем ЧПУ
На данный момент модельный ряд систем ЧПУ включает две модификации:

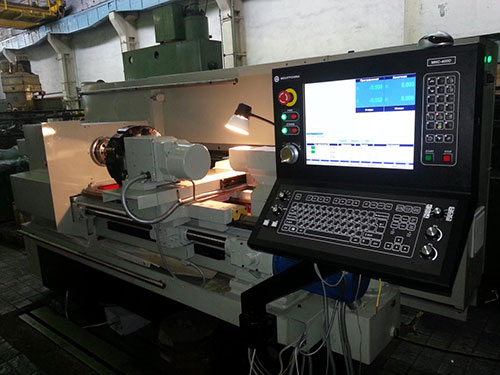

1. Система ЧПУ MNC-400D
| Параметр | Значение |
|---|---|
| Назначение | Управление технологически простыми станками |
| Применение | Токарные и фрезерные станки, лазерные и плазменные установки |
| Сложность | Простые системы |
Предназначена для управления технологически простыми токарными и фрезерными станками, а также лазерными и плазменными установками.
2. Система ЧПУ MNC-800D
| Параметр | Значение |
|---|---|
| Назначение | Управление сложными станками |
| Применение | Обрабатывающие центры, гибкие автоматизированные модули, роботизированные и мехатронные объекты |
| Количество осей (базовая) | До 8 осей |
| Количество осей (опционально) | До 16 осей |
| Минимум осей | >4 осей |
Предназначена для более сложных станков, обрабатывающих центров, гибких автоматизированных модулей, роботизированных, мехатронных и других промышленных объектов, имеющих количество осей >4-х (в базовой комплектации — до 8, опционально — до 16).
Архитектура систем MNC
Системы ЧПУ серии MNC построены по 2-х процессорной архитектуре.
Двухуровневая система
| Уровень | Компонент | Функции |
|---|---|---|
| Верхний уровень | Промышленный компьютер | Пользовательский интерфейс, терминальные функции |
| Нижний уровень | Специализированный контроллер ЧПУ | Расчет траектории, ПЛК, управление электроприводами |
На верхнем уровне используется промышленный компьютер, реализующий пользовательский интерфейс и терминальные функции. Для задач реального времени — расчета траектории, ПЛК, управления электроприводами — используется специализированный контроллер ЧПУ.
Преимущества архитектуры
Принятый подход к построению системы позволяет:
| Преимущество | Описание | Результат |
|---|---|---|
| Эффективное распределение ресурсов | Оптимальное использование вычислительных мощностей | Высокая производительность |
| Цифровое управление | Полностью цифровое управление электроприводами | Точность и надежность |
| Самодиагностика | Развитая система самодиагностики | Быстрое выявление проблем |
| Компенсация погрешностей | Широкие возможности компенсации механических погрешностей станка | Повышение точности |
| Адаптивное управление | Современные адаптивные методы управления | Гибкость настройки |
| Настройка «на лету» | Изменение настроек регуляторов в реальном времени | Оптимизация процесса |
Универсальность применения
Отличительной особенностью системы является ее универсальность, которая заключается в применении цифровых технологий для управления движением рабочих органов станка и дает возможность применять систему на металлообрабатывающем оборудовании практически любых типов:
| Категория оборудования | Примеры | Применение |
|---|---|---|
| Традиционные станки | Токарные, фрезерные, сверлильные, расточные, шлифовальные | Базовая обработка |

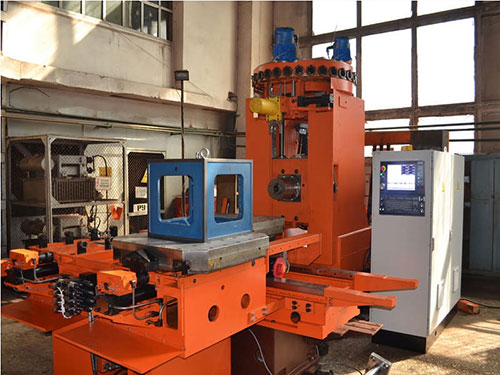

| Обрабатывающие центры | Токарно-фрезерные и фрезерно-токарные | Комплексная обработка |
| Установки резки | Гидроабразивной, лазерной и плазменной резки | Раскрой материалов |
| Робототехника | Промышленные роботы-манипуляторы | Автоматизация |
| Специальные станки | Станки специального исполнения и назначения | Специализированные задачи |
| Гибкие модули | Гибкие производственные модули | Автоматизированное производство |
| Мехатронные агрегаты | Гексаподы, дельта-роботы и т. п. | Высокоточные системы |
Цифровые электроприводы

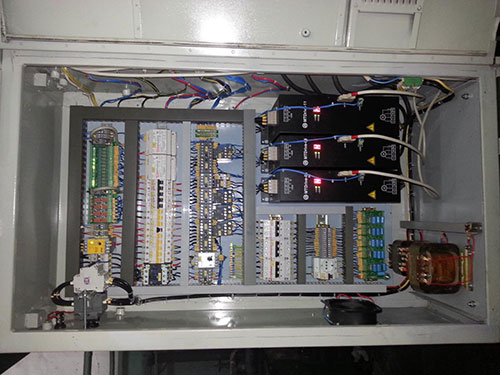

В системе в качестве электроприводов применяются серво-усилители с прямым ШИМ-управлением, позволяющие обеспечить: максимальное быстродействие, жесткость, точность и надежность.
Преимущества серво-усилителей
| Преимущество | Описание | Результат |
|---|---|---|
| Прямое ШИМ-управление | Непосредственное управление без промежуточных звеньев | Максимальное быстродействие |
| Единый контроллер | Один контроллер для группы электроприводов | Помехозащищенность |
| Отсутствие задержек | Отсутствие задержек задающего сигнала | Высокая динамика |
| Унификация | Исключение системы управления из структуры привода | Универсальность применения |
| Гибкость | Один серво-усилитель для осей подачи и шпинделей | Снижение номенклатуры |
| Совместимость | Подключение двигателей различных типов | Универсальность |
Использование одного контроллера группой электроприводов обеспечивает помехозащищенность и отсутствие задержек задающего сигнала и, как следствие, более высокую динамику.
Исключение системы управления из структуры привода (применение серво-усилителей) позволяет унифицировать модельный ряд приводов. В результате серво-усилитель может использоваться как для управления осями подачи, так и для управления шпинделями с подключением двигателей различных типов:
- ✦ Синхронный двигатель
- ✦ Асинхронный двигатель
- ✦ Двигатель постоянного тока
Результаты внедрения
Следуя вектору развития технологий металлообработки, компания «Мехатроника» специализируется на создании и усовершенствовании цифровых отечественных систем ЧПУ и цифровых электроприводов.
| Показатель | Результат | Значение |
|---|---|---|
| Скорость обработки | Значительное повышение | Производительность |
| Точность | Значительное повышение | Качество изделий |
| Качество обработки | Значительное улучшение | Конкурентоспособность |
| Производительность | Значительное увеличение | Эффективность |
В результате внедрения систем ЧПУ MNC на предприятия различных отраслей промышленности удалось достичь значительного повышения скорости, точности, качества обработки и производительности станков отечественного и зарубежного производства.
Контактная информация
| Параметр | Информация |
|---|---|
| Компания | ООО «Мехатроника» |
| Адрес | г. Иваново, ул. Рабфаковская, д. 34 |
| Телефон/факс | (4932) 26-99-87, 26-97-77 |
| Мобильный | 8-903-888-27-77 |
| Сайт | www.mtronics.ru |
