Модернизация стационарной КИМ с ЧПУ на ПО «Полет»

Координатно-измерительные машины на предприятии

Контроль точности ответственных деталей

На ПО «Полет» эксплуатируется несколько координатно-измерительных машин (КИМ), при помощи которых выполняется контроль точности ответственных деталей и узлов основного производства, а также продукции инструментального производства. В первую очередь это серийно выпускаемые корпусные детали, у которых важно проконтролировать отклонения взаимного расположения поверхностей, а также детали типа «вал» — у них необходимо контролировать соосность осей и биения. Без этого никак.

OPTON KMG 850: двадцать лет безотказной работы

История эксплуатации оборудования

В 1984 году предприятием была приобретена и успешно внедрена в измерительной лаборатории Ким с ЧПУ OPTON KMG 850 (производства бывшей ГДР) и программа UMESS. Стационарная КИМ установлена в специально оборудованном помещении, в котором обеспечивается постоянная температура и куда подведена пневмосеть с чистым сжатым воздухом. Это факт.

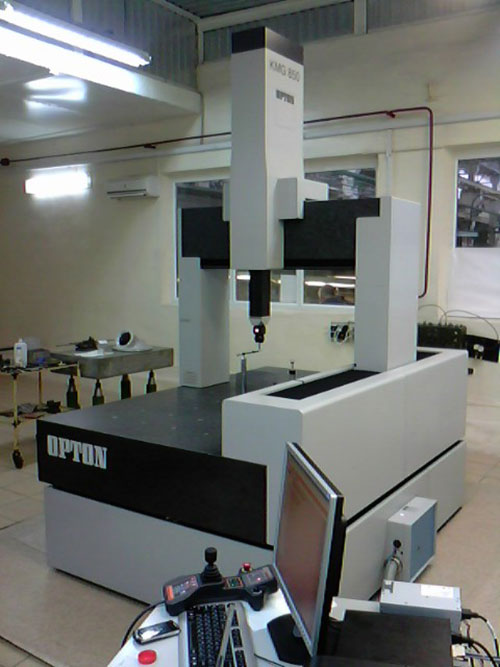

Рис. 1. Координатно-измерительная машина OPTON KMG 850 в измерительной лаборатории ПО «Полет»

Более 20 лет эта КИМ успешно справлялась с поставленными задачами, но постепенно у нее стали возникать серьезные проблемы из-за старого компьютера. Кроме того, у предприятия появилась потребность в сравнении фактических размеров ответственных деталей с их теоретическими CAD-моделями. Ограниченные возможности морально и физически устаревшей электронной начинки КИМ не позволяли решать подобные задачи. Тем не менее механическая часть КИМ находилась в относительно хорошем состоянии. Что логично.

Модернизация или покупка новой КИМ?

Анализ вариантов и выбор оптимального решения

У предприятия было два пути решения проблемы: или покупка новой, современной КИМ, или модернизация существующей морально устаревшей машины. ПО «Полет» обратилось за советом к специалистам компании «Делкам-Урал», у которых уже имелся большой опыт поставки и модернизации КИМ. Проанализировав рынок координатно-измерительного оборудования, специалисты компании предложили провести комплексную модернизацию, стоимость которой была в два-три раза меньше стоимости новой КИМ. Впечатляет, правда?

В результате руководство ПО «Полет» приняло решение о проведении модернизации. Тут всё ясно.

Комплексная модернизация за две недели

Замена электронных компонентов и систем

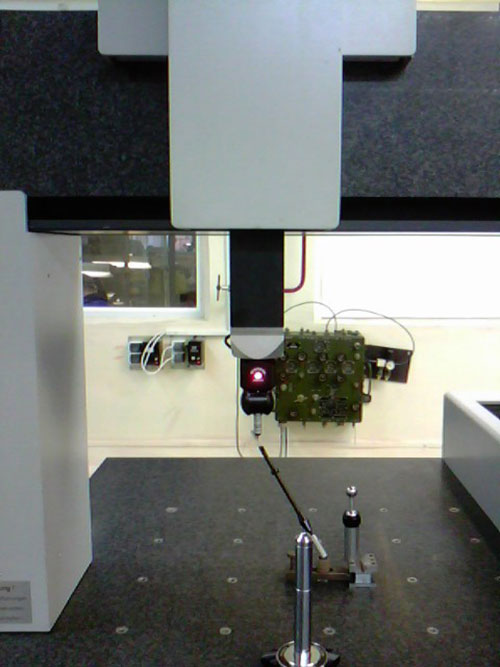

В рамках проекта по модернизации КИМ специалисты «Делкам-Урал» провели полную замену электропроводки, проверку и регулировку зазоров воздушных подшипников, замену считывающих датчиков и оптических линеек (на новые), установили новые ЧПУ-контроллеры для сервоприводов и измерительной поворотной головки РН10Т (фирмы Renishaw). Вместо громоздкого шкафа управления был установлен мощный ПК с современной CAI-системой PowerINSPECT (разработка компании Delcam). После этого были выполнены пусконаладочные работы и настроена электронная карта ошибок. Всё просто.

Все работы по модернизации КИМ заняли две недели. Точностные характеристики КИМ не изменились, что подтвердила приемка по точности в соответствии с МИ 2569–99, в том числе со щупом длиной 50 мм. Единственным отрицательным аспектом модернизации стало то, что после нее произошло уменьшение рабочего диапазона по оси Z (по вертикали) на 70 мм. Впрочем, это не повлияло негативно на спектр контролируемых деталей, выпускаемых ПО «Полет». Не всегда.

CAI-система PowerINSPECT: новые возможности

Всеобъемлющий функционал для измерений

CAI-система PowerINSPECT имеет всеобъемлющий функционал для выполнения координатных измерений на стационарных КИМ с ЧПУ-управлением. Она позволяет легко и быстро программировать растровые стратегии измерений контактным щупом, которые могут быть автоматически заданы как для одной поверхности, так и заданного набора поверхностей, или даже изделия в целом. Однозначно.

В CAI-системе содержится большое количество разнообразных эффективных стратегий измерений с возможностью тонкой настройки параметров подвода и момента касания измерительного щупа, что позволяет использовать различные виды современных прецизионных контактных измерительных датчиков. Звучит убедительно, правда?

Автоматическое программирование измерений

Работа с CAD-моделями и сечениями

Управляющие программы для неразрушающего контроля поперечного сечения детали генерируются в PowerINSPECT автоматически на основе CAD-модели и выбранной секущей плоскости. Интерактивный пользовательский интерфейс программы позволяет легко задать границы требуемого участка поперечного сечения. Реализованная в PowerINSPECT функция обнаружения столкновений дает возможность программировать надежные безопасные последовательности измерений на КИМ с ЧПУ, не требующие непрестанного контроля оператора за автоматической работой оборудования. Это серьезно.

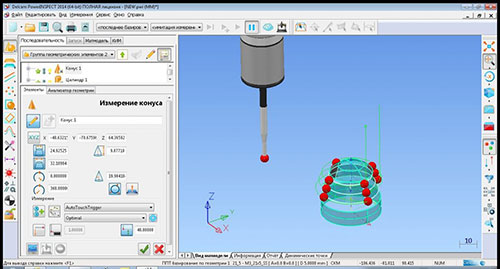

Рис. 2. Интерфейс CAI-системы PowerINSPECT при программировании измерений

Быстрая генерация отчетов и документирование

Детализированные отчеты с цветовым кодированием

PowerINSPECT позволяет быстро создавать доступные для восприятия детализированные отчеты, содержащие всю необходимую информацию о проведенных измерениях. Отображение результатов измерений при помощи интуитивно понятных схем цветового кодирования позволяет моментально сделать оценочные выводы. Выполненные измерения могут быть одним щелчком мышки практически мгновенно задокументированы в виде короткой сводки или подробного отчета, состоящего из текста, таблиц и пояснительных изображений. Удобно, согласитесь?

Полный табличный отчёт генерируется автоматически по мере выполнения запрограммированной пользователем последовательности измерений. Можно также легко добавлять в отчеты пояснительные изображения на основе копий графических окон CAI-системы.

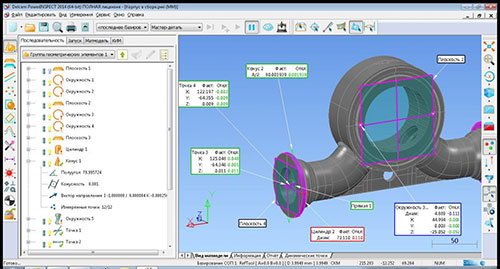

Рис. 3. Пример отчета с результатами координатных измерений в PowerINSPECT

Обучение операторов и техническая поддержка

Пятидневный курс обучения

По окончании работ специалисты «Делкам-Урал» провели пятидневный курс обучения операторов по работе с новым программным обеспечением (CAI-системой). Обучение сопровождалось практическими упражнениями, которые выполнялись как на тестовой детали, так и на конкретных изделиях предприятия. В процессе обучения было разработано несколько управляющих программ для КИМ с ЧПУ, предназначенных для контроля деталей с применением теоретических CAD-моделей. Адаптация операторов к работе на модернизированной КИМ прошла быстро и успешно. Практика показывает — это работает.

При возникновении вопросов по функционалу CAI-системы PowerINSPECT специалисты компании «Делкам-Урал» оперативно осуществляют техническую поддержку по телефону и электронной почте, а при необходимости, непосредственно на самом предприятии. Без вариантов.

Результаты: рост производительности контроля

Сокращение времени программирования

После проведенной модернизации КИМ существенно увеличилась производительность контроля деталей за счет использования возможностей поворотной головки Renishaw РН10Т и CAI-системы PowerINSPECT. При этом сроки написания и отладки управляющей программы для контроля детали средней сложности сократились, в среднем, до одного рабочего дня. Это факт.

«В результате выполненного проекта по модернизации мы получили усовершенствованную КИМ с прежними качественными направляющими и гранитным основанием, оснащенную современным программным обеспечением. Это позволяет нам решать сложные измерительные задачи и идти в ногу со временем», — заявил заместитель главного механика ПО «Полет», начальник ЦЗЛПС.

И. Ф. Украинцев.

Модернизация вместо покупки нового оборудования — разумный выбор. Экономия 50-70% бюджета при сохранении точности и получении современного функционала. Что может быть лучше? Однозначно.
