Как работает установка ВПТ-011 для упрочнения инструмента
ВПТ-011 представляет собой оборудование нового поколения, созданное для решения конкретной задачи — повышения износостойкости режущего инструмента. Принцип действия основан на вакуумно-плазменном осаждении покрытий. Скажу прямо: это не просто очередная модификация, а качественный скачок в отечественном машиностроении.
Технология позволяет наносить как традиционные износостойкие покрытия на основе соединений титана, хрома, циркония, так и передовые наноструктурированные композиции системы TiALN. Что особенно ценно — соотношение компонентов можно регулировать под конкретные условия эксплуатации. Это даёт возможность получать именно те характеристики, которые нужны в вашем производстве.

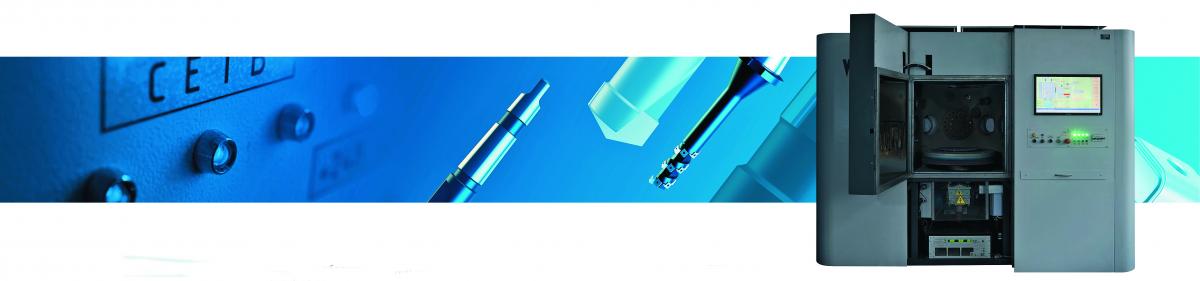

Рис. 1. Установка ВПТ-011 в моноблочном исполнении
Технические параметры и габариты оборудования
Габаритные размеры установки укладываются в 2500×1400×2000 мм. Компактно? Вполне. Для промышленного оборудования такого класса — более чем приемлемо. Рабочая зона напыления составляет Ø500×220 мм, что позволяет размещать инструменты различных типоразмеров.
Установка выполнена в моноблочном варианте на колёсных опорах. Практика показывает: мобильность — серьёзное преимущество при перепланировке производственных площадей. Не нужно разбирать, демонтировать, собирать заново. Откатил, закрепил — и работаешь дальше.
Система откачки и испарители нового типа
В основе системы откачки лежит турбомолекулярный насос. Четыре испарителя новой конструкции обеспечивают минимизацию капельной фазы — это критически важный момент. Меньше капель — выше качество покрытия, меньше брака.
Внутрикамерный ТЭН, инфракрасный пирометр, видеокамера для наблюдения за процессом — всё это работает на результат. Кстати, возможность визуального контроля процесса в реальном времени — функция, которую по достоинству оценят технологи.
Конструкция и ключевые компоненты системы
Комплектация установки оптимизируется под требования заказчика. Что именно учитывается:
- ✓ Номенклатура обрабатываемого инструмента
- ✓ Требования к производительности по каждой позиции
- ✓ Перечень основных материалов и условий резания
В зависимости от назначения, установки могут различаться по нескольким параметрам. Габариты и конфигурация рабочей камеры — это база. Далее идёт выбор между масляной и безмасляной системой откачки. Количество испарителей и схема их расположения тоже варьируются.
Диаметр катодов, конструкция механизма перемещения изделий — всё это настраивается. Имеются дополнительные системы для предварительной ионной очистки и контролируемого нагрева. Последнее особенно важно: исключается возможность отпуска термообработанных стальных изделий.
Автоматизация процесса нанесения покрытий
Полная автоматизация технологического процесса — это не лозунг, а реальность ВПТ-011. Для каждого варианта покрытия или изделия закладывается отдельная программа. Система сама контролирует все параметры.
Управление и визуализация осуществляются через монитор с сенсорной панелью. Есть и выдвижная клавишная панель — на случай, если оператору привычнее традиционный ввод. Длительность технологического цикла при осаждении покрытий составляет 2–2,5 часа. Немало, но качество того стоит.
Представьте: загрузили инструмент, выбрали программу, запустили процесс. Дальше установка работает сама. Можно заниматься другими задачами. Это серьёзно повышает эффективность производства.
Характеристики покрытий TiALN для разных типов инструмента
Типичные параметры получаемых покрытий системы TiALN выглядят следующим образом:
| Тип инструмента | Толщина покрытия, мкм | Твердость, HV |
|---|---|---|
| Концевые фрезы | 2–2,5 | 3000–3500 |
| Пластины | 3,5–4,5 |
Обратите внимание: твёрдость покрытия в 3000–3500 HV — это очень серьёзный показатель. Для сравнения, твёрдость закалённой стали редко превышает 800 HV. Разница очевидна.
Производственные испытания подтверждают: эксплуатационные характеристики режущих инструментов с покрытием, полученным на ВПТ-011, находятся на уровне продукции ведущих зарубежных фирм. Это важный момент. Отечественное оборудование не уступает импортным аналогам.
Преимущества отечественной разработки
Почему стоит обратить внимание именно на ВПТ-011? Есть несколько аргументов.
Во-первых, это покрытие на основе однослойных, многослойных и наноструктурированных композиций. Регулируемое соотношение компонентов позволяет получать оптимальные характеристики для конкретных условий использования инструмента с покрытием. Гибкость настройки — серьёзное конкурентное преимущество.
Во-вторых, полная автоматизация снижает влияние человеческого фактора. Программа есть программа — она не устанет, не ошибётся, не забудет важный этап.
В-третьих, возможность индивидуальной комплектации. Не нужно подстраиваться под стандартное решение — установка адаптируется под ваши задачи.
Индивидуальная комплектация под задачи заказчика
Предприятие ВПТ-МК принимает заказы на изготовление установок типа ВПТ-011 по индивидуальным техническим заданиям клиента. Это не шаблонный подход, а работа под конкретные потребности производства.
Что это даёт? Возможность учесть все нюансы: от типа обрабатываемых материалов до требуемой производительности. Не приходится идти на компромиссы между тем, что есть на рынке, и тем, что действительно нужно.
Звучит убедительно? Практика показывает: индивидуальный подход окупается в процессе эксплуатации. Оборудование работает именно так, как требуется, без лишних функций и без недостающих возможностей.
ЗАО «Вакуумно-плазменные технологии — МК»
127247, г. Москва, Дмитровское шоссе
д. 100, стр. 2
тел. +7 (495) 485-83-17
моб. 8-985-924-86-03
e-mail: vpt-m@mail.ru
www.wpt-nn.ru, www.wpt-m.ru
