Технические характеристики серии D*1FC
Пропорциональные распределительные клапаны серии D*1FC — это серьезное решение для гидравлических систем высокого уровня. Четыре типоразмера охватывают широкий диапазон задач:
- ★ NG10;
- ★ NG16;
- ★ NG25;
- ★ NG32.
Объемный расход достигает 1000 литров в минуту. При разности давлений в 5 бар на управляющую кромку. Впечатляет, правда?
| Типоразмер | Номинальный проход | Макс. расход (л/мин) | Перепад давления |
|---|---|---|---|
| NG10 | 10 мм | до 250 | 5 бар |
| NG16 | 16 мм | до 450 | |
| NG25 | 25 мм | до 700 | |
| NG32 | 32 мм | до 1000 |
Такие параметры обеспечивают стабильность работы. Высокую прочность. Устойчивость к нагрузкам. Это факт.
Преимущества пропорционального регулирования
Функция непрерывного регулирования расхода — ключевая особенность серии D*1FC. Почему это важно?
Традиционные клапаны работают по принципу «открыт-закрыт». Пропорциональные дают возможность плавной регулировки. Точно так же, как педаль газа в автомобиле. Чем больше сигнал — тем больше расход.
Результат:
- → точное управление гидравлическими приводами;
- → плавное ускорение и замедление;
- → снижение гидравлических ударов;
- → экономия энергии;
- → повышение срока службы оборудования.
Данные клапаны — оптимальное решение для систем открытого контура с высокими требованиями. Без вопросов.
Конструктивные особенности новых распределителей
Распределители серии D*1FC обладают эффективной и механически прочной конструкцией. Это не просто слова.
В управляющем клапане используется конструкция золотника/втулки. Аналогичная применяемой в проверенных на практике пропорциональных распределителях серии D1FB от Parker. Надежность доказана временем.

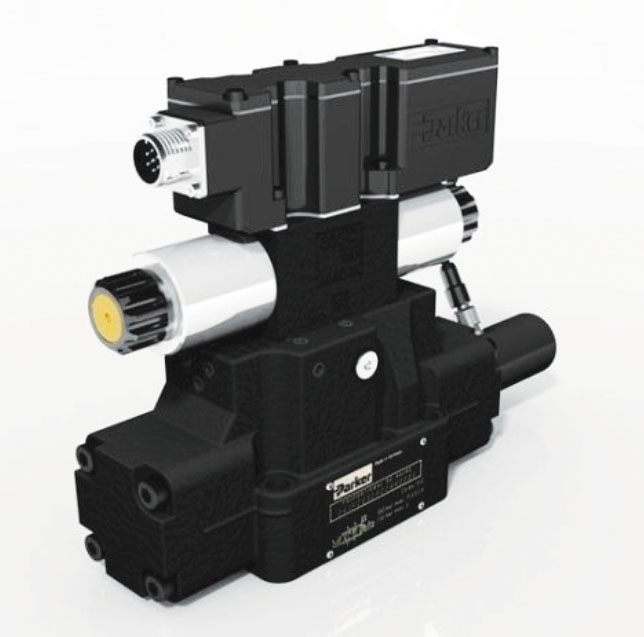

Рис. 1. Пропорциональный распределительный клапан серии D*1FC
Высокая точность управления — результат такой конструкции. Золотник точно позиционируется во втулке. Минимальные утечки. Максимальная эффективность.
Цифровая электроника и датчики LVDT
В распределительных клапанах новой серии используется встроенная цифровая электроника. Например, датчики LVDT (Linear Variable Differential Transformer).
Что это дает?
- ✔️ значительно увеличивается точность позиционирования;
- ✔️ обратная связь в реальном времени;
- ✔️ возможность диагностики;
- ✔️ упрощенная настройка;
- ✔️ стабильность характеристик.
LVDT измеряет положение золотника с высокой точностью. Сигнал поступает в систему управления. Корректируется при необходимости. Просто и эффективно.
| Параметр | Значение |
|---|---|
| Тип датчика | LVDT |
| Точность позиционирования | Высокая |
| Тип электроники | Цифровая встроенная |
| Возможность диагностики | Есть |
Дополнительные функции и модификации
Производитель предлагает несколько интересных опций. Не все о них знают.
Контроль среднего положения золотника. Функция полезна для систем, где важно точное поддержание нейтрального положения. Особенно в мобильных машинах.
Регенеративный контур в системе. Позволяет повысить скорость движения гидроцилиндров при определенных условиях. Экономия энергии и времени.
Гибридная модификация. Вот это интересно! Клапаны серии D*1FC могут переключаться со стандартного режима на регенерирующий и наоборот. В любой момент времени.
Представьте ситуацию:
Нужна высокая скорость — включаете регенеративный режим. Требуется точное позиционирование — переключаетесь на стандартный. Гибкость на высоте.
Применение в системах открытого контура
Системы открытого контура — особая категория. Требования к ним высокие. Давление, расход, точность — всё должно работать как часы.
Где применяют клапаны D*1FC:
- ➤ мобильная техника (экскаваторы, погрузчики, краны);
- ➤ промышленное оборудование (прессы, станки);
- ➤ горнодобывающая техника;
- ➤ сельскохозяйственные машины;
- ➤ строительная техника.
Стабильность параметров — главное преимущество. Высокая прочность конструкции выдерживает серьезные нагрузки. Устойчивость к нагрузкам подтверждена практикой.
Не всё так просто, как кажется. Выбор клапана зависит от многих факторов:
- ☑️ требуемый расход;
- ☑️ рабочее давление;
- ☑️ точность управления;
- ☑️ условия эксплуатации;
- ☑️ требования к быстродействию.
Серия D*1FC покрывает большинство задач. Четыре типоразмера — широкий диапазон возможностей.
| Критерий выбора | Рекомендация |
|---|---|
| Расход до 250 л/мин | NG10 |
| Расход 250-450 л/мин | NG16 |
| Расход 450-700 л/мин | NG25 |
| Расход свыше 700 л/мин | NG32 |
| Высокая точность | С датчиком LVDT |
| Гибкость режимов | Гибридная модификация |
Встроенная цифровая электроника упрощает интеграцию в современные системы управления. Протоколы связи стандартные. Настройка интуитивно понятна.
Конструкция золотника/втулки, проверенная в серии D1FB, гарантирует надежность. Parker не стал экспериментировать с проверенными решениями. Это правильно.
Результат — клапаны, которые работают. Стабильно. Долго. Эффективно. Что еще нужно?
