Две волны новинок: что нового от Pramet
Первая волна инноваций
Ноябрь 2013 года запомнился специалистам по металлообработке масштабным запуском новых продуктов Pramet. Первая волна объединенных новинок включала впечатляющий ассортимент решений для самых разных задач.
Среди поступлений — сплавы UP! grade T9335, T9310, T7335, пластины из режущей керамики, специализированные инструменты для обработки канавок и отрезки. Отдельного внимания заслуживают цельнотвердосплавные сверла для нержавеющей стали, расточной инструмент, пластины из поликристаллического алмаза и суперчистовая геометрия для фрез HNGX 09.
Но на этом компания не остановилась.
Вторая волна: апрельские новинки
Апрель принес новую порцию инновационных решений. Список получился внушительным:
- Фрезы для аэрокосмической промышленности с уникальной системой крепления пластин Sidelok™;
- Сплавы с покрытием для обработки цветных металлов;
- Фреза с двусторонними пятигранными пластинами для тяжелой обработки (Penta HD);
- Новые сплавы для точения чугуна (T5305, T5315);
- Многозубые торцевые фрезы для высокопроизводительной обработки чугуна с пластинами HNEF;
- Фреза для обработки нержавеющих и жаропрочных сплавов на высоких подачах (Penta HF);
- Торцевые фрезы для высокоскоростной обработки алюминиевых сплавов;
- Инструмент для обработки внутренних шпоночных пазов на токарных, фрезерных и долбежных станках (HZ);
- Новые фрезерные сплавы для обработки штампов и пресс-форм (M8310–25–45);
- Токарный инструмент для мелкоразмерной обработки;
- Токарные пластины из кубического нитрида бора и кермета.
| Категория | Продукты | Применение |
|---|---|---|
| Твердые сплавы | T9335, T9310, T7335, T5305, T5315 | Различные материалы |
| Фрезерные системы | Sidelok, Penta HD, Penta HF | Жаропрочные сплавы, чугун |
| Специнструмент | HNEF, HZ, XOEN 12 | Алюминий, шпоночные пазы |
| Токарные пластины | КНБ TB310, кермет TT310 | Твердое точение, чистовая обработка |
Революционная система крепления Sidelok
Как работает инновационное крепление
Производство не стоит на месте. При фрезеровании труднообрабатываемых жаропрочных сплавов (ХН78, ВТ6, Ti5553) специалисты сталкиваются с серьезной проблемой: невозможно дальше повышать производительность операций. Увеличение скорости резания и подачи на зуб ведет к чрезмерному росту температуры в зоне резания и быстрому износу инструмента.
Инженеры Pramet нашли элегантное решение.

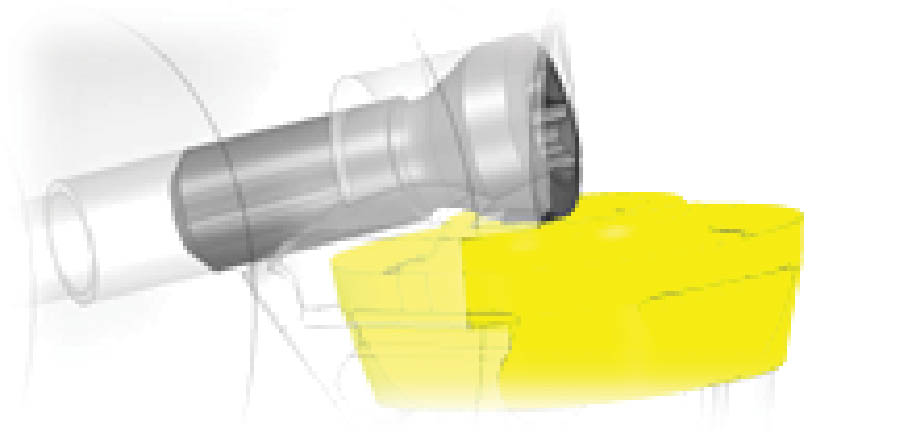

Рис. 1. Система крепления Sidelok™
Идея проста и гениальна одновременно: разместить большее число зубьев на том же диаметре фрезы. Для этого разработали оригинальную систему крепления пластин поджимом головкой винта — Sidelok™.
Традиционные крепления пластин радиальным винтом или клином требуют значительного пространства для расположения ключа, отвертки или самого клина. Sidelok™ работает иначе: пластина зажимается к посадочному месту шляпкой винта при закручивании под наклоном к передней поверхности пластины — в корпус фрезы.
Преимущества технологии
Что это дает на практике?
Во-первых, на корпусе удается разместить на 30–50% больше эффективных зубьев. Это позволяет повысить подачу стола без перегрузки режущих кромок. Результат — высокая производительность при отличной стойкости инструмента.
Во-вторых, в винтах предусмотрены отверстия для подачи СОЖ непосредственно в зону резания. Это существенно повышает стойкость при фрезеровании труднообрабатываемых материалов и улучшает эвакуацию стружки.
В-третьих, пластины фрез Sidelok™ прочнее традиционных аналогов. Они не имеют отверстий и увеличены по высоте, что положительно сказывается на надежности.
| Модель фрезы | Назначение | Группы материалов |
|---|---|---|
| Multiside SC | Чистовая обработка плоскостей | ISO M, S |
| Multiside AD | Чистовая/получистовая обработка уступов | M, S |

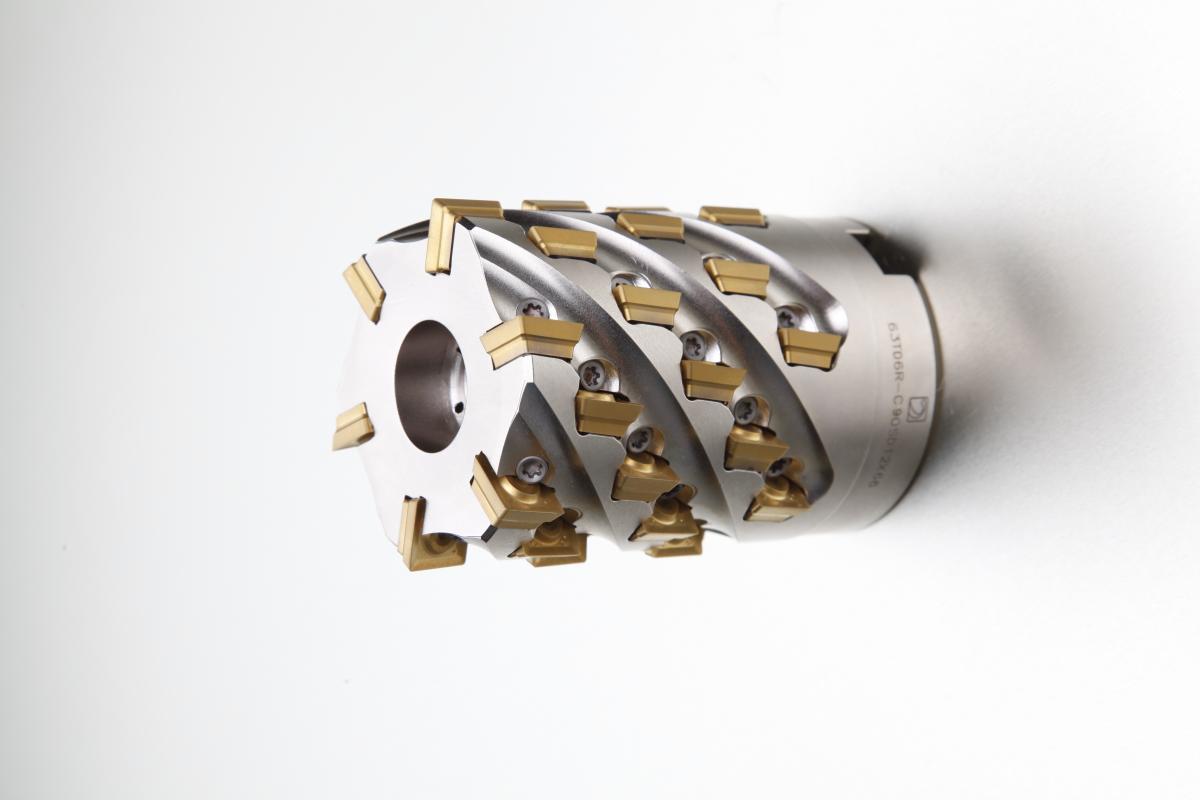

| Multiside SD | Длиннокромочная фреза для стенок и пазов | Жаропрочные материалы, нержавеющие стали |
| Фреза с пластинами HNEF | Высокопроизводительная обработка плоскостей | Чугун |

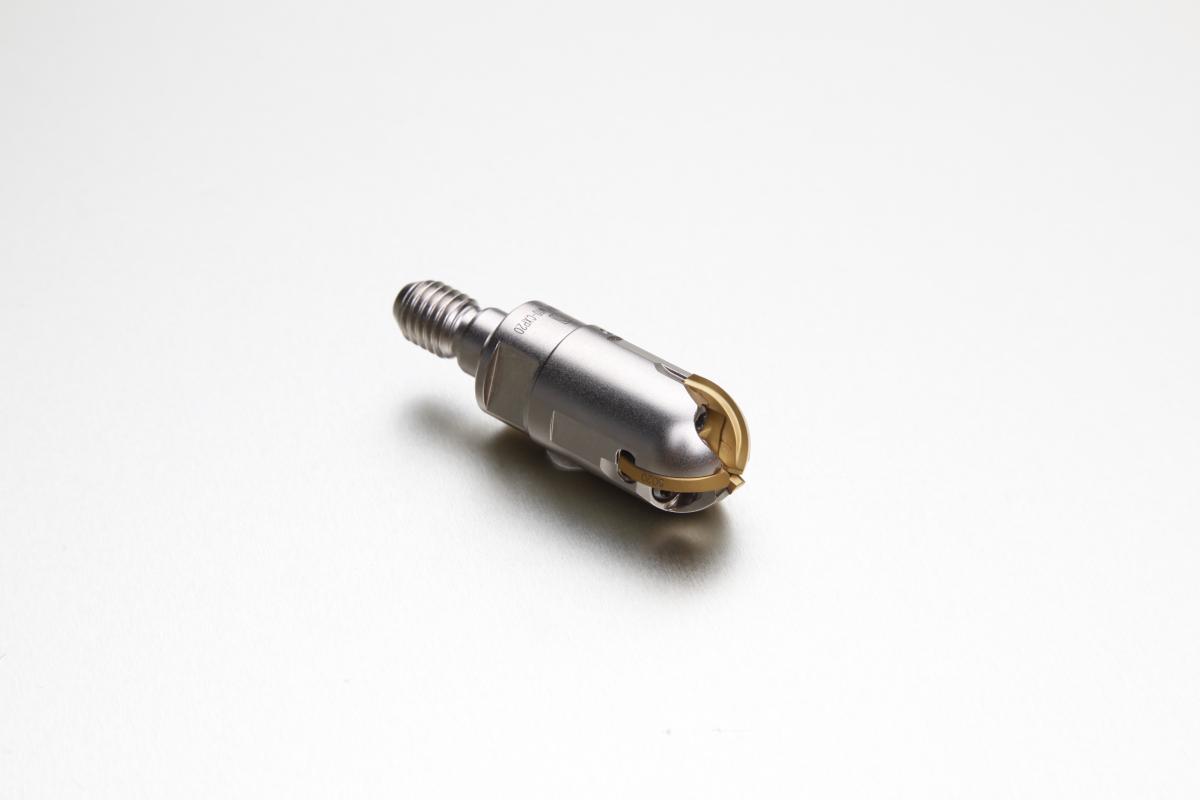

| Multiside XP | Контурная обработка (сферический конец, 3 зуба) | Универсальная |
Фрезы для тяжелой и высокопроизводительной обработки

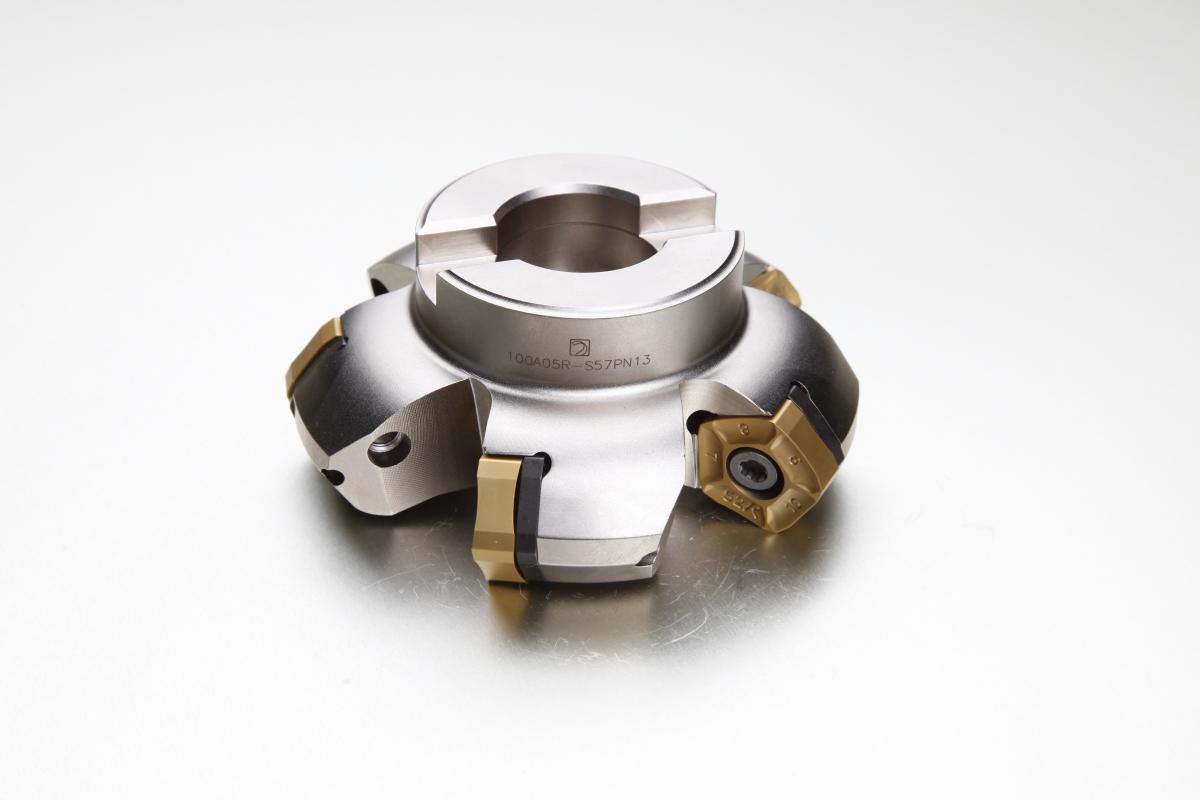

Penta HD: мощь для серьезных припусков
Отдел R&D Pramet постоянно работает над новыми продуктами. Особое внимание уделяется решениям для тяжелой обработки (Heavy Duty). Яркий пример — фреза Penta HD, появившаяся в 2014 году.
Что делает ее особенной?
Пятигранные двухсторонние пластины обеспечивают 10 режущих кромок — впечатляющий показатель экономичности. Максимальный срезаемый припуск за проход достигает 10 мм, а подача на зуб — 0,7 мм/зуб.
Предусмотрено два исполнения режущих кромок (PNMU 13, PNMQ 13), широкий выбор марок твердых сплавов и подкладные пластины. Важная деталь: нет необходимости полностью откручивать винт при замене кромки, что экономит время на переналадке.
Penta HF: скорость и эффективность

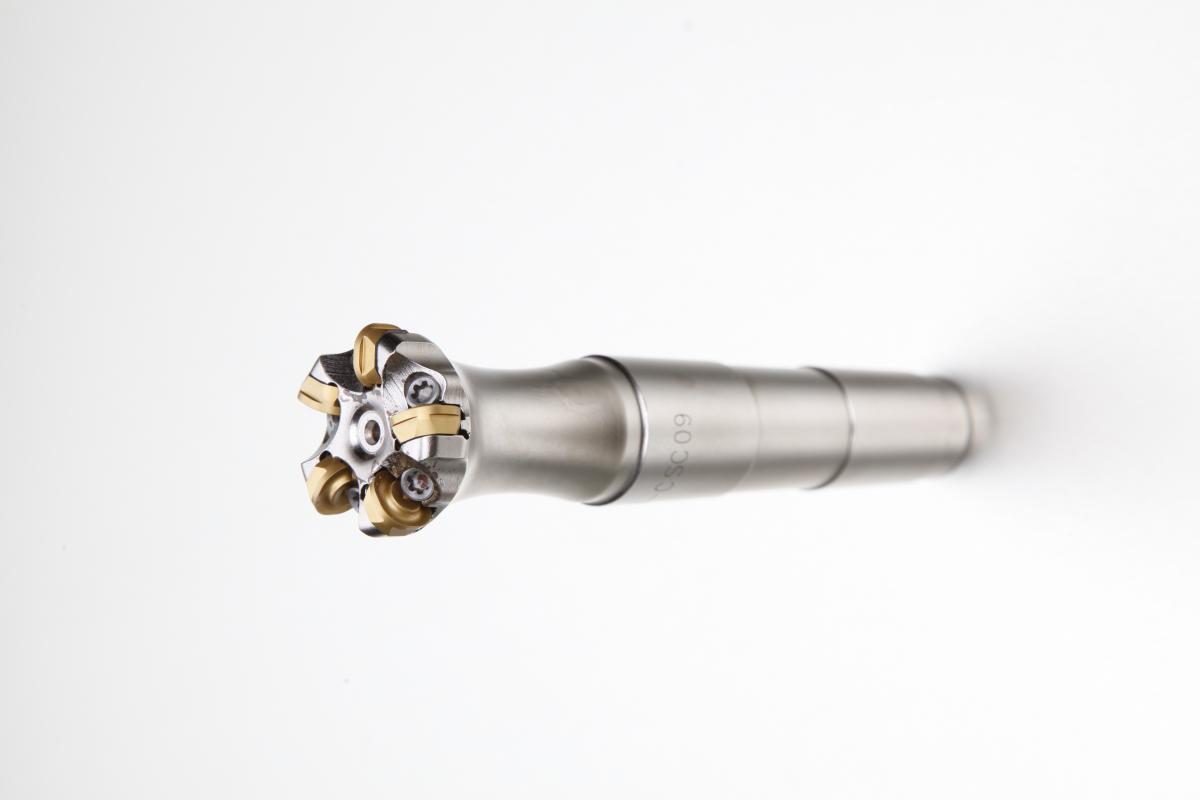

Следующее интересное решение — фреза Penta HF (High Feed) с позитивными односторонними пятигранными пластинами. Она ориентирована на обработку на высоких подачах — до 2,5 мм/зуб!
Благодаря более позитивной геометрии, Penta HF стала отличным дополнением к фрезам с пластинами ZDCW. Инструмент позволяет эффективно обрабатывать детали из нержавеющей стали, жаропрочных сплавов и титана.
Рис. 2. Фреза Penta HF
Рис. 3-4. Пластины Penta HD и HF
Новые сплавы для обработки чугуна
Поколение UP! grade T5300
В точении происходит постоянная эволюция: старые продукты заменяются более совершенными, появляются уникальные решения. Следующее поколение сплавов UP! grade для обработки чугуна — T5300 — полностью заменяет устаревшие сплавы 6605 и 6615.
Предварительные испытания в России показали подавляющее преимущество новых сплавов. Причем как по сравнению со сплавами Pramet предыдущих серий, так и с продуктами других производителей.
Сплав T5305 ориентирован на обработку серых чугунов (СЧ). Сплав T5315 лучше подходит для высокопрочных (ВЧ, ЧВГ) и других модифицированных чугунов.
Рис. 5. Пластины со сплавами T5300
Улучшенные стойкостные показатели достигнуты благодаря новому покрытию поколения UP! grade с инновационным колоннообразным строением слоя оксида алюминия (α-Al₂O₃). Эти сплавы могут применяться и при обработке высокотвердых материалов твердостью до 50 HRC.
Специализированный инструмент для токарных работ
Обработка шпоночных пазов
Иногда на производстве возникает ситуация: для нескольких деталей — тел вращения, например — необходимо обработать внутренний шпоночный паз. Раньше требовалось дополнительное оборудование.
Теперь Pramet предлагает специализированный инструмент для обработки шпоночных пазов непосредственно на токарных станках. Подробности (степени точности, количество кромок, размеры) можно найти в каталоге «Токарная обработка 2014» в разделе «Другие системы».
Твердое точение с КНБ
Во всем мире происходит замена некоторых операций шлифования токарных деталей на операции твердого точения — чистовой токарной обработки закаленных сталей твердостью около 60 HRC.
Такую обработку эффективно проводят с пластинами из новой марки кубического нитрида бора (КНБ) TB310. Благодаря впаянным кромкам большего размера обеспечивается высокая надежность крепления по сравнению с КНБ других производителей.
При точении КНБ производительность может быть увеличена на 90% по сравнению со шлифованием. Примеры обработки доступны на российском канале учебного центра Pramet — www.youtube.com/prametru.
Кермет TT310 для чистовой обработки
В ассортимент Pramet добавлен кермет TT310. Пластины из этого сплава, не содержащего карбиды вольфрама, предназначены для чистовых и суперчистовых токарных операций.
Высокая твердость и химическая инертность материала позволяют обрабатывать детали небольшого размера с жесткими допусками на высоких скоростях резания при малых подачах на оборот. Пластины из кермета идеально подходят для растачивания.
Инструмент для цветных металлов и алюминия
Торцевые фрезы для алюминия
Инструмент для эффективной обработки алюминия должен обладать определенными свойствами: высокой износостойкостью, остротой режущих кромок, быть сбалансированным и устойчивым для работы на высочайших скоростях.
Эти качества удачно сочетаются в конструкции фрезы для обработки плоскостей с пластинами XOEN 12. Режущие кромки выполнены из поликристаллического алмаза (ПКА), причем их положение может быть отрегулировано.
Рис. 6. Фреза для обработки алюминия с пластинами ПКА
Новые сплавы T0315 и M0315
Для обработки алюминиевых сплавов, меди и других цветных металлов и сплавов изобретены два новых твердых сплава: T0315 — для точения, M0315 — для фрезерования.
Их отличительная особенность — уникальное нанокомпозитное PVD-покрытие TiC/C с высокой износостойкостью, небольшой толщиной (для обеспечения необходимой остроты) и очень низким коэффициентом трения.
Такое сочетание достигнуто благодаря уникальным технологиям осаждения покрытия методом магнетронного распыления. Теперь эти сплавы — первый выбор для обработки всех видов алюминиевых сплавов.
Инструмент для мелкоразмерной обработки

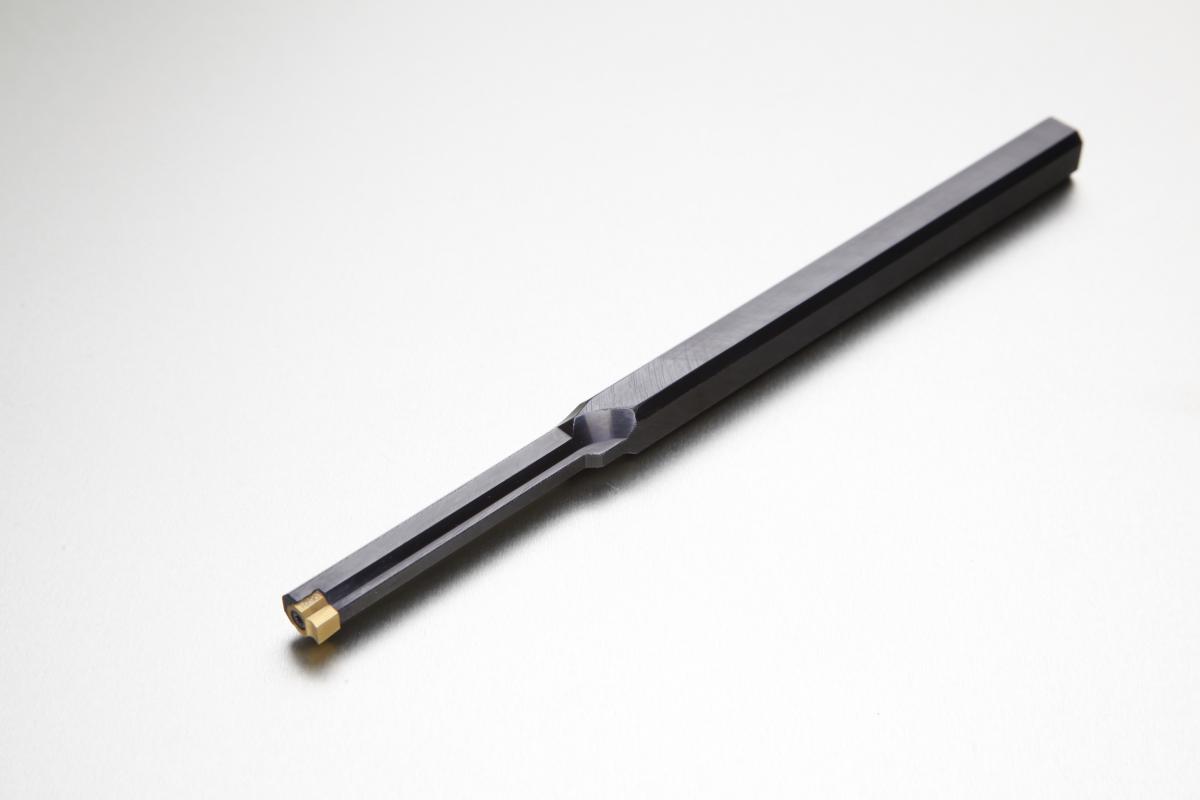

В расширенном ассортименте появился инструмент для точения деталей меньшего размера. Используя цельнотвердосплавные расточные державки для внутреннего точения и расточки, можно обрабатывать отверстия диаметром от 5,8 мм.
| Материал | Сплав | Тип обработки | Особенности |
|---|---|---|---|
| Алюминий, медь | T0315 (точение) M0315 (фрезерование) |
Чистовая, получистовая | PVD TiC/C, низкое трение |
| Алюминий | XOEN 12 ПКА | Высокоскоростная | Регулируемые кромки |
| Закаленные стали | TB310 (КНБ) | Твердое точение | Впаянные кромки |
| Универсальная | TT310 (кермет) | Суперчистовая | Без карбидов вольфрама |
Перспективы развития и внедрения
Обучение и поддержка
Более подробная информация и рекомендации по новым конструкциям режущих инструментов освещаются в презентациях и показах на станках на регулярных семинарах в Учебном центре Pramet в Москве.
Полный ассортимент новых продуктов доступен в каталогах, в том числе в электронном виде на сайте www.pramet.ru.
Рис. 7. Pramet Tools
Планы на будущее
За последние полгода в продажу выведено гигантское количество новых инструментов Pramet Tools. Указанные выше новинки уже доступны для продаж, внедрений и испытаний.
В будущем нас ждет третья волна новых, интересных, уникальных решений для металлообработки, позволяющих увеличить как производительность, так и стойкость.
И это здорово. Потому что конкуренция двигает прогресс, а производители получают в свое распоряжение все более совершенные инструменты.
