3D ручка 3D PEN — это инструмент нового поколения для объемного рисования, оснащенный ЖК-дисплеем для точного контроля температуры нагрева пластиковой нити. Плавная регулировка скорости подачи позволяет менять толщину линии в реальном времени и создавать трехмерные объекты любой сложности. Для смены цвета достаточно извлечь текущий пластик клавишей на корпусе и загрузить новый — при продолжении работы материалы надежно соединяются между собой.
Все PLA-пластики, совместимые с 3D ручкой 3D PEN, изготовлены из биоматериалов на основе крахмала: они безопасны, не имеют запаха и идеально подходят для детского творчества. Насыщенные цвета и глянцевый блеск готовых поделок делают процесс рисования по-настоящему увлекательным.

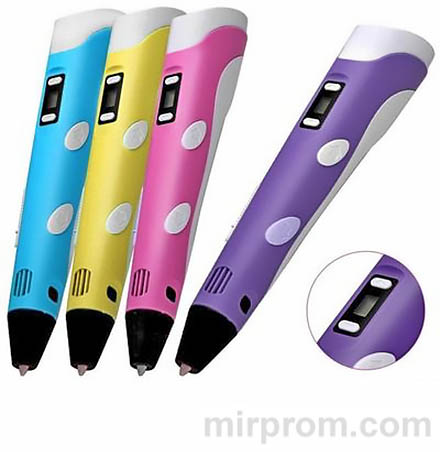

Обзор устройства 3D PEN
Перед первым использованием 3D ручки 3D PEN внимательно изучите данную инструкцию. Она содержит важные сведения о безопасной эксплуатации, техническом обслуживании и рекомендациях по хранению устройства.
| Важно! | Внешний вид устройства может незначительно отличаться от изображений в инструкции в зависимости от партии производства. |

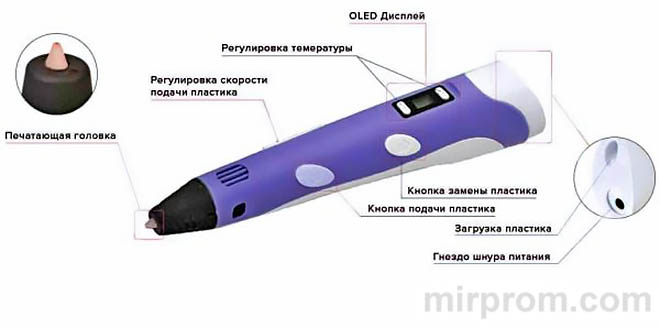

Устройство 3D ручки
Корпус 3D PEN эргономичен и помещается даже в детской руке. Керамическое сопло обеспечивает безопасность и долговечность, а интуитивное расположение кнопок позволяет управлять процессом рисования одной рукой.
Комплектация
Стандартный набор 3D ручки 3D PEN включает:
- ✔️ Саму 3D ручку с ЖК-дисплеем;
- ✔️ Блок питания 12В, 3А;
- ✔️ Стартовый набор PLA-пластика (9 метров);
- ✔️ Руководство пользователя на русском языке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 220В (адаптер 12В, 3А) |
| Диаметр сопла | 0,7 мм |
| Вес устройства | 62 г ± 5 г |
| Поддерживаемые пластики | ABS, PLA |
| Диаметр нити | 1,75 мм |
| Регулировка температуры | Автоматическая, с ручной коррекцией ±8–15°С |
| Дисплей | ЖК-индикатор с отображением режима и температуры |
| Автоотключение | Через 3 минуты бездействия |
| ⚠️ Ограничение по возрасту: | Детям до 8 лет использовать 3D ручку 3D PEN только под присмотром взрослых. |
Возможности и функции 3D PEN
Что позволяет создавать ручка
С помощью 3D ручки 3D PEN вы можете:
- ★ Рисовать объёмные объекты прямо в воздухе;
- ★ Создавать 2D-фигуры на бумаге, а затем отделять их как готовые детали (особенно эффективно с ABS-пластиком);
- ★ Соединять пластиковые элементы между собой без клея;
- ★ Декорировать предметы, придавая им уникальный вид (идеально для PLA);
- ★ Быстро прототипировать макеты в разных плоскостях;
- ★ Развивать пространственное мышление и мелкую моторику у детей.
Ключевые функции
Функционал 3D ручки 3D PEN разработан для максимального комфорта:
- → Подача пластика в двух направлениях (загрузка/выгрузка);
- → Плавная регулировка скорости экструзии;
- → Автоматический подбор температуры под тип пластика;
- → Наглядный ЖК-дисплей с индикацией режима;
- → Энергосберегающее автоотключение через 3 минуты простоя.
Пошаговая инструкция по применению
Правильная настройка 3D ручки 3D PEN — залог качественной работы и долговечности устройства. Следуйте алгоритму:
1. Подготовка к работе
Подключите адаптер к сети 220В, затем вставьте разъём 12В в корпус ручки. Жёлтый светодиод сигнализирует о готовности к включению.
2. Выбор режима пластика
На ЖК-дисплее по умолчанию установлен режим PLA. Для работы с ABS нажмите нижнюю кнопку у дисплея один раз. Неправильный выбор режима может привести к застреванию пластика и поломке экструдера.
| Тип пластика | Особенности | Рекомендации |
|---|---|---|
| PLA | Биоразлагаемый, без запаха, плавится при более низкой температуре | Идеален для детского творчества и декора |
| ABS | Прочнее, требует более высокой температуры, может иметь лёгкий запах | Подходит для функциональных деталей и прототипов |
3. Разогрев
Нажмите кнопку подачи пластика — загорится красный индикатор нагрева. Через 30–60 секунд загорится зелёный: 3D ручка 3D PEN готова к работе.
4. Загрузка пластика
Вставьте конец нити в загрузочное отверстие и удерживайте кнопку подачи. Двигатель захватит пластик и начнёт экструзию. Дождитесь появления расплавленного материала из сопла.
5. Настройка скорости
Регулятор скорости позволяет добиться нужной толщины линии. На средних значениях возможен резкий переход — это нормальная особенность, а не дефект.
6. Смена цвета или добавление нити
Новую нить того же типа можно добавить, когда предыдущая полностью ушла в устройство. Для смены цвета нажмите и удерживайте кнопку выгрузки 2 секунды, извлеките остаток, затем загрузите новый пластик.
| 💡 Совет: | Всегда обрезайте конец нити ровно — это предотвратит заклинивание в механизме подачи. |
7. Смена типа пластика (PLA ↔ ABS)
Обязательно полностью выгрузите текущий материал, отключите питание, затем включите снова и выберите новый режим на дисплее. Пропуск этого шага может привести к утолщению нити и застреванию в экструдере.
Регулировка температуры и работа с пластиком
Разные партии пластика могут незначительно отличаться по температуре плавления из-за красителей и добавок. 3D ручка 3D PEN позволяет корректировать нагрев в пределах 8–15°С кнопками у дисплея.
Признаки правильной температуры:
- ✓ Пластик выходит плавно, без усилий;
- ✓ Поверхность линии гладкая, без пузырей;
- ✓ Редкие щелчки — норма, частый треск — признак перегрева.
Если материал выходит с натяжением или рвётся:
→ Увеличьте температуру на 3–5°С кнопкой над дисплеем.
Если слышен треск, щелчки, появляется запах:
→ Снизьте температуру на 3–8°С кнопкой под дисплеем.
| ❗ Важно: | Используйте только рекомендованный пластик диаметром 1,75 мм. Это продлит срок службы 3D ручки 3D PEN и обеспечит стабильное качество рисунка. |
Поиск и устранение неисправностей
Если возникли сложности в работе с 3D ручкой 3D PEN, воспользуйтесь таблицей для самостоятельной диагностики:
| Проблема | Возможная причина | Решение |
|---|---|---|
| Блок питания не работает | Неисправность адаптера или платы | Проверить подключение; при подтверждении поломки — ремонт или замена в сервисном центре |
| Сопло нагрето, но пластик не выходит; мотор щёлкает с нагрузкой | Засор сопла, замятие нити, дефект пластика | 1. Увеличить температуру; 2. Попробовать выгрузить нить; 3. При остывании аккуратно очистить экструдер; 4. При неудаче — обратиться в сервис |
| Нет нагрева, горит красный индикатор | Повреждён нагревательный элемент или плата | Не разбирать самостоятельно — обратиться в авторизованный сервисный центр |
| ⚠️ Запрещено: | Самостоятельно разбирать или ремонтировать блок питания и экструдер 3D ручки 3D PEN — это аннулирует гарантию и может быть опасно. |
Гарантийные обязательства
Гарантийный срок на 3D ручку 3D PEN составляет 6 месяцев с даты покупки при соблюдении условий эксплуатации.
Общие положения
- • Гарантия распространяется только на оригинальное устройство в полной комплектации;
• Продавец не отвечает за совместимость с аксессуарами сторонних производителей;• Характеристики и комплектация могут обновляться производителем без предварительного уведомления.
Условия гарантийного обслуживания
Устройство принимается в сервис в той же комплектации, в которой было приобретено, с сохранением упаковки и документов.
Когда гарантия не действует
Гарантия не распространяется на случаи:
- ✖️ Механических повреждений, следов падения, попадания жидкостей или посторонних предметов;
✖️ Использования неоригинального или некачественного пластика;✖️ Самостоятельного вскрытия, ремонта или модификации устройства;✖️ Эксплуатации при нестабильном напряжении без защитных устройств;✖️ Нарушения температурного режима или хранения вне рекомендованных условий;✖️ Перепродажи устройства третьим лицам без оформления гарантийного талона.
