Преимущества и ключевые возможности для пользователя
Почему стоит обратить внимание на эту модель
Выбираете надежную УКВ-радиостанцию для автомобиля или базовой станции? Alinco DR-130 сочетает проверенную японскую сборку с гибкими настройками под разные задачи. Не просто «включил и работай» — тут есть где развернуться.
Встроенный кодировщик CTCSS на 50 тонов, программируемое сканирование, таймер передачи — функции, которые реально экономят время в эфире. Звучит убедительно? Ещё бы. При этом интерфейс остаётся интуитивным даже для новичка.
Alinco DR-130 рассчитана на годы эксплуатации. Тщательная заводская проверка, качественный ВЧ-тракт, продуманная эргономика — детали, которые замечаешь только в процессе использования. Впрочем, не будем забегать вперёд.
Комплектация и полезные аксессуары
Что входит в базовый набор
Открыв коробку, вы найдёте:
- ✔️ Ручной микрофон конденсаторного типа с кнопкой РТТ
- ✔️ Автомобильный кронштейн для надёжного крепления
- ✔️ Крепёжный комплект: винты, шайбы, гайки, ключ, предохранители
- ✔️ Кабель питания с разъёмом под штатное гнездо
- ✔️ Заглушки для кнопок ТОТ, VFO/M, CALL (защита от случайных нажатий)
Есть над чем подумать, правда? Производитель предусмотрел даже мелочи — например, заглушки, чтобы исключить сбой настроек в дороге.
Расширение функционала: дополнительные модули
Для тех, кому нужно больше:
- ★ Плата EJ-19U: увеличивает память до 100 каналов
- ★ Плата EJ-20U: добавляет декодер CTCSS для селективного приёма
Не обязательно покупать сразу. Начните с базовой конфигурации — при необходимости дооснастите позже. Логично?
Правильная установка: автомобиль и база
Антенна и ВЧ-подключения: основа стабильной связи
Качество связи на 80% зависит от антенны. Используйте коаксиальный кабель 50 Ом, надёжно закрепите антенну согласно инструкции производителя. После монтажа обязательно проверьте коэффициент стоячей волны (КСВ) — значение выше допустимого может повредить выходной каскад.
Рис. 1. Правильное подключение антенны и источника питания
Важный нюанс: мощные ВЧ-источники рядом с трансивером создают помехи. Перед включением убедитесь, что вблизи нет передатчиков, импульсных блоков питания, систем зажигания с неисправной экранировкой. Бывает и так, что проблема не в рации, а в окружении.
Подключение питания: безопасность и стабильность
Alinco DR-130 работает от 13,8 В ±10% с отрицательной землёй. Подключайте кабель напрямую к аккумулятору — это снизит наводки от бортовой электросети. Красный провод — к плюсу, чёрный — к минусу. Просто, но критично.
Для базовой станции используйте блок питания с током от 15 А. При длительной передаче на высокой мощности потребление достигает 6 А — запас по току убережёт от просадок напряжения и искажений сигнала.
Технические характеристики и рабочие параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 37,000–48,000 МГц |
| Шаг сетки | 5/10/12,5/15/20/25 кГц |
| Импеданс антенны | 50 Ом, несимметричный |
| Напряжение питания | 13,8 В ±10% (постоянный ток) |
| Потребление (приём) | 800 мА |
| Потребление (передача) | ~6 А при 15 Вт |
| Выходная мощность | 15 Вт (высокая) / 1 Вт (низкая) |
| Чувствительность приёмника | -16 дБмк (12 дБ SINAD) |
| Избирательность | ±6 кГц (-6 дБ), ±15 кГц (-60 дБ) |
| Выход УНЧ | ≥2,5 Вт при 10% КНИ |
| Ёмкость памяти | до 100 каналов (с платой EJ-19U) |
Обратите внимание: схема приёмника — супергетеродин с двойным преобразованием. Это обеспечивает высокую избирательность даже в зашумлённом эфире. На практике — меньше помех, чище сигнал. Стоит внимания.
Органы управления: быстрое освоение интерфейса
Передняя панель: что за что отвечает

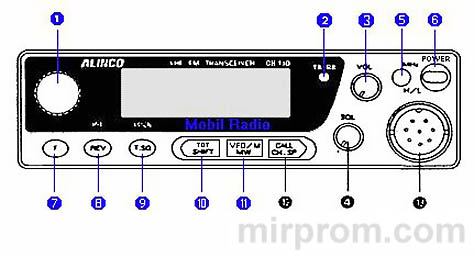

Рис. 2. Основные элементы управления Alinco DR-130
Разберём ключевые элементы:
- → Ручка настройки: вращение меняет частоту, номер канала, параметры смещения
- → Индикатор приёма/передачи: зелёный — приём, красный — передача
- → Регулятор громкости и шумоподавителя: настраиваются независимо
- → Кнопка F (вторичные функции): активирует дополнительные режимы кнопок
- → Кнопки UP/DOWN: переключение частот, каналов, параметров в меню
Не всё так сложно, как кажется. Потратьте 10 минут на изучение — дальше всё будет «на автомате». Проверено.
Дисплей: читаем индикацию правильно

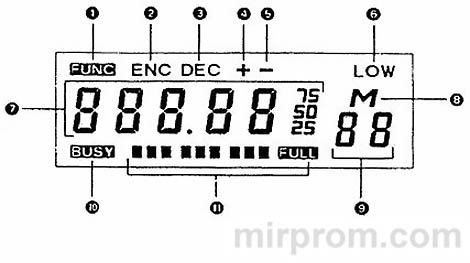

Рис. 3. Обозначения на ЖК-дисплее радиостанции
Значки на экране — ваш навигатор по настройкам:
- ✔️ FUNC: активны вторичные функции кнопок
- ✔️ ENC/DEC: кодирование/декодирование CTCSS-тона
- ✔️ + / -: направление смещения частоты для репитеров
- ✔️ LOW: режим низкой мощности (1 Вт)
- ✔️ BUSY: идёт приём сигнала, шумоподавитель открыт
Справедливости ради: первое время придётся подглядывать в инструкцию. Но быстро привыкаешь — интерфейс продуман.
Прием и передача: базовые операции за минуту
Как настроить приём: пошагово
Включите питание, поверните регулятор шумоподавителя против часовой стрелки до упора, затем плавно по часовой — пока не погаснет индикатор BUSY. Готово: фоновый шум отсеян, слабые сигналы будут слышны.
Вращайте основную ручку для выбора частоты. Кнопка MHz ускоряет переключение на 1 МГц — удобно при поиске активного участка диапазона. Громкость регулируется отдельным потенциометром, независимо от других настроек.
Передача: что важно помнить
Выберите частоту, нажмите и удерживайте РТТ — индикатор загорится красным, можно говорить. Отпустили кнопку — рация вернулась в режим приёма. Просто?
⚠️ Если на дисплее появилась надпись «OFF» — вы вышли за пределы разрешённого диапазона передачи. Смените частоту. ⚠️ Не держите РТТ нажатой дольше установленного таймера ТОТ — это защита от перегрева и случайной «заболтанности» в эфире.
Alinco DR-130 автоматически контролирует параметры передачи. Но ответственность за работу в разрешённых частотах — на операторе. Это факт.
Программируемые функции для продвинутых сценариев
Настройка CTCSS: селективный вызов без лишнего шума
Нажмите T.SQ — на дисплее отобразится текущий тон. Вращением ручки или кнопками UP/DOWN выберите нужное значение из таблицы. Нажмите VFO/M для подтверждения.
| 67.0 | 69.3 | 71.9 | 74.4 | 77.0 |
| 79.7 | 82.5 | 85.4 | 88.5 | 91.5 |
| 94.8 | 97.4 | 100.0 | 103.5 | 107.2 |
| 110.9 | 114.8 | 118.8 | 123.0 | 127.3 |
| 131.8 | 136.5 | 141.3 | 146.2 | 151.4 |
| 156.7 | 159.8 | 162.2 | 165.5 | 167.9 |
| 171.3 | 173.8 | 177.3 | 179.9 | 183.5 |
| 186.2 | 189.9 | 192.8 | 196.6 | 199.5 |
| 203.5 | 206.5 | 210.7 | 218.1 | 225.7 |
| 229.1 | 233.6 | 241.8 | 250.3 | 254.1 |
Примечание: тона 69.3, 159.8, 165.5, 171.3, 177.3, 183.5, 189.9, 196.6, 199.5, 206.5, 229.1, 254.1 — эксклюзив DR-130. Если у вас установлена плата EJ-20U, можно включить и декодер — рация будет реагировать только на «свой» тон.
Смещение частот для работы через репитеры
Нажмите F → ТОТ. На дисплее появится «-» и значение разноса. Вращением ручки установите нужное смещение (0–15,995 МГц). Повторное нажатие F → ТОТ меняет знак на «+». Для выхода — РТТ или VFO/M.
Это позволяет работать через репитеры с нестандартным сдвигом. Удобно, если в вашем регионе используются редкие разносы. Не все рации так умеют — вот и преимущество.
Работа с памятью и интеллектуальное сканирование
Запись и вызов каналов: экономим время в эфире
В режиме ГПД настройте частоту, смещение, CTCSS. Нажмите F → выберите номер канала ручкой или UP/DOWN → нажмите MW для записи. Готово.
Для очистки канала: режим памяти → F → выбрать номер → MW. Содержимое удалится. Быстро, без лишних меню.
Alinco DR-130 позволяет хранить до 100 каналов (с платой EJ-19U). Даже при активном использовании этого хватит с запасом. Плюс: пустые ячейки автоматически пропускаются при сканировании — не тратите время на «молчащие» частоты.
Сканирование: два режима под разные задачи
Сканирование ГПД: охватывает весь диапазон. Зажмите UP или DOWN на 0,5–3 сек. — старт. Поворот ручки в обратную сторону меняет направление. Остановка — РТТ или VFO/M.
Сканирование памяти: перебирает только запрограммированные каналы. Алгоритм тот же, но работает быстрее — меньше «холостых» остановок.
Практика показывает: для мониторинга нескольких частот удобнее память, для поиска новых активностей — ГПД. Выбирайте под задачу.
CTCSS-тоны и дополнительные режимы связи
Приоритет и мониторинг: контроль нескольких каналов
Функция PRI (F → PRI) чередует прослушивание основного и второстепенного канала: 5 сек. основной → 0,5 сек. второстепенный → возврат. Если на второстепенном появился сигнал — задержка 2 сек. для приёма.
Полезно, когда нужно следить за двумя частотами одновременно. Почти как два приёмника в одном корпусе. Звучит заманчиво? Так и есть.
Мониторинг: зажмите F >0,5 сек. — шумоподавитель откроется принудительно. Услышите даже слабые сигналы на грани порога. Отпустили — всё вернулось. Просто и эффективно.
Решение типичных вопросов при эксплуатации
Что делать, если...: быстрые ответы
Не включается? Проверьте полярность питания, предохранители, контакт в разъёме. Часто проблема в мелочах.
Нет приёма? Убедитесь, что шумоподавитель не закручен «в ноль», антенна подключена, КСВ в норме. Попробуйте мониторинг (F >0,5 сек.) — возможно, сигнал есть, но слабый.
Не передаёт? Проверьте, не активирована ли блокировка кнопок (F → LOCK), не вышел ли за диапазон (индикация «OFF»), не сработал ли таймер ТОТ.
Сброс настроек: включите питание с зажатой F. Внимание: все каналы памяти и настройки вернутся к заводским. Используйте, только если другие методы не помогли.
Итоговые рекомендации для стабильной работы
Alinco DR-130 — надёжный инструмент, но и он требует внимания. Периодически проверяйте крепление антенны, чистоту разъёмов, состояние кабеля питания. Пыль и влага — главные враги электроники в автомобиле.
При интенсивной работе на 15 Вт давайте рации «передохнуть» — длительная передача греет выходной каскад. Таймер ТОТ помогает, но не заменяет здравый смысл.
И последнее: храните инструкцию под рукой. Не для чтения от корки до корки — а чтобы быстро найти нужный раздел, когда эфир не ждёт. Всё-таки, связь — это про оперативность.
В конечном счёте, возможности определяет оператор. Alinco DR-130 даёт инструменты — как ими распорядиться, решать вам. Главное — с умом и без спешки.
