Источник бесперебойного питания APC Back-UPS ES 400/550/700 — это надёжное решение для защиты компьютерного оборудования и периферии от перебоев в электросети. Устройство ИБП APC ES 400/550/700 обеспечивает стабильное питание критически важных устройств, позволяя сохранить данные и корректно завершить работу при отключении электричества. Модельный ряд включает три варианта мощности: 400 ВА, 550 ВА и 700 ВА, что позволяет подобрать оптимальное решение для дома или небольшого офиса.
ИБП APC ES 400/550/700 оснащён восемью выходными розетками (четыре с питанием от батареи), защитой от импульсных помех, фильтрацией электромагнитных помех и портами для защиты телефонной линии и локальной сети. Компактный дизайн, интуитивная индикация и поддержка программного обеспечения PowerChute Personal Edition делают источник бесперебойного питания APC ES 400/550/700 удобным в эксплуатации даже для неопытных пользователей.
Обзор ИБП APC Back-UPS ES 400/550/700
Перед началом эксплуатации внимательно ознакомьтесь с данным руководством. Оно содержит важную информацию о правильной установке, подключении и обслуживании устройства.
Ключевые особенности и преимущества
Конструкция ИБП APC ES 400/550/700 разработана для максимальной надёжности и удобства:
- ★ Топология offline — быстрое переключение на батарею при сбоях сети;
★ 8 выходных розеток CEE 7 (евророзетки), 4 с питанием от аккумулятора;★ Защита от скачков напряжения для оборудования и линий связи;★ Фильтрация электромагнитных и радиопомех для чистого сигнала;★ Светодиодная и звуковая индикация статусов работы;★ Поддержка ПО PowerChute для автоматического сохранения данных (модели 550/700);★ Возможность настенного монтажа для экономии места.
Технические характеристики моделей
| Параметр | SE400 | SE550 | SE700 |
|---|---|---|---|
| Полная мощность | 400 ВА / 240 Вт | 550 ВА / 330 Вт | 700 ВА / 405 Вт |
| Входное напряжение | 230 В переменного тока, номинал | ||
| Диапазон входного напряжения | 180 – 266 В | ||
| Частота | 50–60 Гц (автоопределение) | ||
| Выходное напряжение (от АКБ) | 230 В ±8% | ||
| Время переключения | 6 мс типовое, 10 мс максимальное | ||
| Защита от скачков | Постоянно, 310 Дж | ||
| Тип аккумулятора | Герметичный свинцово-кислотный, необслуживаемый | ||
| Срок службы АКБ | 3–5 лет (зависит от циклов и температуры) | ||
| Вес нетто | 5,4 кг | 6,4 кг | 6,8 кг |
| Габариты (В×Д×Ш) | 285 × 230 × 86 мм | ||

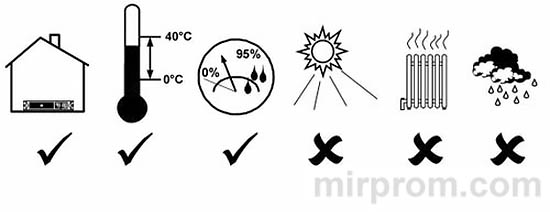

| ⚠️ Важно: | Устройство ИБП APC ES 400/550/700 предназначено для работы в диапазоне температур 0 °С…+40 °С. Установка рядом с источниками тепла сокращает срок службы аккумулятора. |

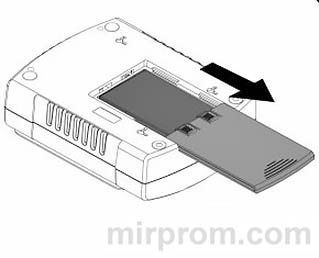

Подсоединение аккумулятора ИБП APC ES 400/550/700
В целях безопасности источник бесперебойного питания APC ES 400/550/700 поставляется с отсоединённым проводом аккумулятора. Устройство начнёт работать только после подключения этого провода к клемме батареи.
Пошаговая инструкция подключения:
- Переверните устройство ИБП APC ES 400/550/700 и сдвиньте крышку аккумуляторного отсека;
- Достаньте аккумулятор и найдите свободный чёрный провод;
- Подсоедините провод к отрицательной (–) клемме аккумулятора;
- Убедитесь, что батарея установлена правильно, как показано на схеме;
- Верните крышку отсека на место до щелчка.
| 💡 Примечание: | При подключении аккумулятора возможно незначительное искрение — это нормальное явление, не влияющее на работу устройства. |
Подключение оборудования к источнику бесперебойного питания
Правильное распределение нагрузки между розетками ИБП APC ES 400/550/700 обеспечивает максимальную эффективность защиты и автономной работы.

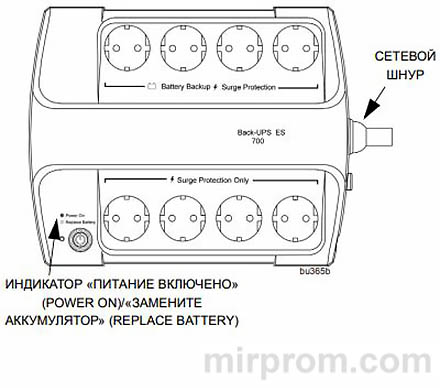

Розетки резервного питания с защитой от скачков
На эти розетки подаётся питание от сети при нормальной работе и от аккумулятора при сбоях. Подключайте сюда критически важное оборудование:
- → Системный блок компьютера;
→ Монитор;→ Внешний жёсткий диск или NAS;→ Модем/роутер (для сохранения интернет-соединения).
После отключения сетевого питания эти устройства продолжат работу от батареи в течение ограниченного времени, что позволит сохранить данные и корректно завершить работу.
Розетки только с защитой от скачков напряжения
Эти розетки обеспечивают постоянную защиту от импульсных помех, даже если ИБП APC ES 400/550/700 выключен. Подключайте сюда периферию, не требующую резервного питания:
- ✓ Принтер;
✓ Сканер;✓ Факс;✓ Зарядные устройства;✓ Аудиоколонки.
| ❗ Важно: | Не подключайте к розеткам резервного питания устройства с электродвигателями (лазерные принтеры, сканеры) — они могут вызвать перегрузку и сократить время автономной работы. |

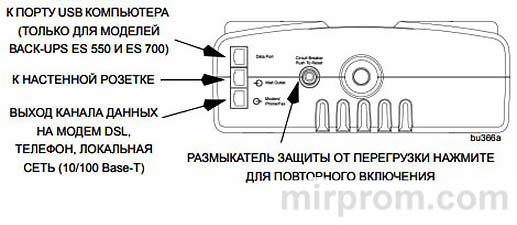

Защита телефонной линии и локальной сети
Источник бесперебойного питания ИБП APC ES 400/550/700 защищает оборудование от скачков напряжения, передающихся по линиям связи:
- ★ Подключите телефонный/DSL-кабель к портам защиты от скачков;
★ Для защиты локальной сети используйте разъём 10/100 Base-T Ethernet (RJ-45);★ Не подключайте одновременно телефонный и сетевой кабели к портам защиты — выберите один тип.
Для моделей 550/700: подключите кабель связи с компьютером (USB) к порту данных ИБП. Это позволит программному обеспечению PowerChute автоматически сохранять файлы и завершать работу ОС при длительном отключении питания.
Включение питания и установка программного обеспечения
Включение устройства:
- Убедитесь, что шнур питания ИБП APC ES 400/550/700 подключён непосредственно к стеновой розетке (не через сетевой фильтр);
- Нажмите кнопку питания (ON/OFF) на передней панели;
- Короткий звуковой сигнал и зелёный индикатор подтвердят включение и готовность к работе.
| ⏱️ Рекомендация: | Для полной зарядки аккумулятора оставьте устройство включённым в сеть минимум на 16 часов перед первым использованием. Зарядка происходит независимо от того, включён ИБП или нет. |
Установка ПО PowerChute Personal Edition (модели 550/700):
- Вставьте комплектный компакт-диск в компьютер;
- Следуйте инструкциям мастера установки на экране;
- Программное обеспечение автоматически обнаружит подключённый ИБП через USB;
- Настройте параметры автоматического сохранения и завершения работы при необходимости.
Индикаторы состояния и звуковая сигнализация
Источник бесперебойного питания ИБП APC ES 400/550/700 использует комбинированную световую и звуковую индикацию для информирования о статусе работы:
| Статус | Световой индикатор | Звуковой сигнал | Когда прекращается |
|---|---|---|---|
| Питание от сети (норма) | Зелёный «Питание» — постоянно | Нет | — |
| Работа от аккумулятора | Зелёный «Питание» — мигает при сигнале | 4 гудка каждые 30 сек | Восстановление сети или выключение ИБП |
| Низкий заряд АКБ (~2 мин) | Зелёный «Питание» — быстро мигает | Гудки каждые 0,5 сек | Восстановление сети или выключение ИБП |
| Требуется замена АКБ | Зелёный и красный индикаторы мигают поочерёдно | Непрерывный тон | Выключение устройства кнопкой |
| Аккумулятор отсоединён | Красный «Замена АКБ» — мигает | Непрерывный тон | Выключение устройства кнопкой |
| Перегрузка (от батареи) | Индикаторы не горят | Непрерывный тон | Выключение устройства кнопкой |
| Режим ожидания (АКБ разряжена) | Индикаторы не горят | Короткий гудок каждые 4 сек | Восстановление сети или автовыключение через 32 сек |
Регулярно проверяйте индикацию ИБП APC ES 400/550/700 — это поможет своевременно выявить проблемы с аккумулятором или перегрузку.
Поиск и устранение неисправностей ИБП APC ES 400/550/700
Если в работе источника бесперебойного питания возникли сложности, воспользуйтесь таблицей для самостоятельной диагностики:
| Проблема | Возможная причина | Решение |
|---|---|---|
| ИБП не включается | • Аккумулятор не подключён • Нет питания в стеновой розетке |
1. Подсоедините провод к клемме АКБ; 2. Проверьте наличие напряжения в розетке |
| Нет напряжения в розетках «только защита» | • Перегрузка розеток защиты от скачков • Нет питания в стеновой розетке |
→ Уменьшите количество подключённых устройств; → Проверьте автомат/выключатель розетки |
| Оборудование отключилось | • Подключено к розеткам «только защита» • Перегрузка ИБП • Разряд аккумулятора |
→ Переподключите критичные устройства к розеткам резервного питания; → Отключите часть нагрузки; → Дайте аккумулятору зарядиться 16 часов |
| 4 гудка каждые 30 сек | ИБП работает от аккумулятора | ✓ Сохраните работу, завершите программы и выключите устройство. После восстановления сети включите ИБП снова. |
| Гудки каждую секунду | Низкий заряд АКБ (~2 мин работы) | ⚠️ Немедленно сохраните данные и выключите оборудование. После восстановления сети дайте аккумулятору зарядиться. |
| Короткое время автономной работы | • Неполный заряд АКБ • Износ аккумулятора |
→ Заряжайте устройство не менее 16 часов; → При старении АКБ закажите замену на www.apc.com |
| 🔹 Совет: | Установка ИБП APC ES 400/550/700 рядом с источниками тепла ускоряет износ аккумулятора. Обеспечьте хорошую вентиляцию и температуру в диапазоне 0…+40 °С. |
Обслуживание, замена аккумулятора и гарантия
Заказ и замена аккумулятора
Для замены используйте только оригинальные аккумуляторы, одобренные APC by Schneider Electric:
| Модель ИБП | Артикул аккумулятора |
|---|---|
| Back-UPS ES 400 | APCRBC106 |
| Back-UPS ES 550 | RBC2 |
| Back-UPS ES 700 | RBC17 |
Заказ осуществляется на официальном сайте: www.apc.com (требуется кредитная карта). Следуйте инструкциям службы технической поддержки при замене.
Установка устройства на стену
Источник бесперебойного питания ИБП APC ES 400/550/700 можно закрепить на стене вертикально или горизонтально:
- Приложите страницу с трафаретом к стене в месте установки;
- Зафиксируйте бумагу и отметьте центры отверстий гвоздём;
- Установите крепёжные элементы (не входят в комплект), выступая на 8 мм из стены;
- Повесьте устройство, совместив прорези с головками креплений;
- При вертикальной установке сдвиньте ИБП вниз до фиксации; при горизонтальной — слегка поверните против часовой стрелки.
| ✅ Требование: | Крепления должны выдерживать вес до 6,8 кг. Используйте только сертифицированный крепёж для вашего типа стены. |
Гарантийные обязательства
Компания Schneider Electric IT (SEIT) предоставляет гарантию 2 года с даты покупки на отсутствие производственных дефектов в ИБП APC ES 400/550/700. Гарантия не распространяется на повреждения, вызванные неправильной эксплуатацией, модификациями или внешними факторами.
Порядок обращения в сервис:
- 1. Изучите раздел «Устранение неисправностей» для самостоятельного решения;
2. Если проблема сохраняется — обратитесь в техподдержку на www.apc.com;3. Запишите модель, серийный номер и дату покупки (на задней панели устройства);4. Получите номер разрешения на возврат (RMA#) от специалиста;5. Перед отправкой обязательно отсоедините батареи ИБП (требование транспортных правил);6. Упакуйте устройство в оригинальную тару (без пенопласта) и отправьте застрахованной посылкой.
| ⚠️ Важно: | Повреждения, возникшие при транспортировке из-за неправильной упаковки, не покрываются гарантией. Не извлекайте внутренние батареи — достаточно отсоединить внешний провод. |
Международная служба технической поддержки APC by Schneider Electric доступна на сайте: www.apc.com. Выберите свою страну для получения локальных контактов и инструкций.
| ✅ Итог: | Источник бесперебойного питания ИБП APC ES 400/550/700 — это надёжная защита вашего оборудования от сбоев электросети. При правильной установке, своевременной замене аккумулятора и соблюдении рекомендаций по эксплуатации устройство обеспечит стабильную работу и сохранность данных на протяжении всего срока службы. |
