Назначение и преимущества автоматизации
Зачем нужен датчик дождя в автомобиле

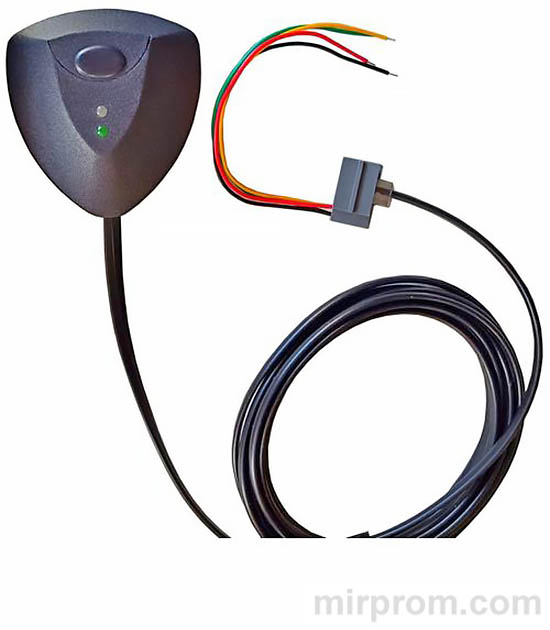

Датчик дождя ДДА-35/-45/-55/-65 от ВИКО автоматически управляет стеклоочистителями, реагируя на капли воды, снег или грязь на лобовом стекле. Вы наверняка сталкивались с ситуацией: дождь начался внезапно, а руки заняты рулём. Этот прибор решает проблему — дворники включаются сами, когда это действительно нужно.
Важно добавить: устройство снижает утомляемость водителя, продлевает ресурс механизма стеклоочистителя и щёток. Практика показывает: на престижных авто (например, РЕНО Логан) такие системы устанавливают с завода. Тут всё ясно.
Ключевые выгоды для водителя
✔️ Повышение безопасности: обзор сохраняется без ручного вмешательства✔️ Комфорт в любую погоду: дождь, снег, грязь — система адаптируется✔️ Экономия ресурса: щётки работают только при необходимости✔️ Интеллектуальная пауза: интервал зависит от скорости авто и интенсивности осадков
Звучит убедительно? Да, но есть нюанс: датчик не заменяет водителя полностью. В сложных ситуациях ручное управление остаётся приоритетным. Имеет смысл, правда?
Принцип работы оптической системы
Как датчик «видит» капли на стекле

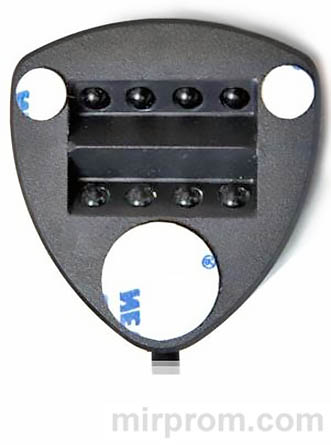

Оптический сенсор располагается внутри салона на ветровом стекле. Инфракрасный луч сканирует внешнюю поверхность: уровень отражённого сигнала меняется при появлении влаги или загрязнения. Электронный блок обрабатывает данные и подаёт сигнал на включение стеклоочистителя.
Если честно, технология работает даже с тонировкой любой светопроницаемости — датчик автоматически подстраивается. Не факт, что все об этом знают, но это серьёзное преимущество.
Интеллектуальная реакция на осадки
При появлении капель включаются «дворники». Пауза между взмахами автоматически корректируется: интенсивнее дождь — чаще работа щёток. Скорость автомобиля тоже учитывается: чем медленнее едете, тем длиннее интервал.
Практика показывает: большую массу воды (волна от встречной машины) датчик «видит» за 5–10 см до контакта со стеклом и включает очистку заблаговременно. Что логично. Водитель освобождается от лишних движений, не отвлекается, повышается концентрация на дороге.
Режимы работы: дождь и управляемая пауза
Переключение между режимами

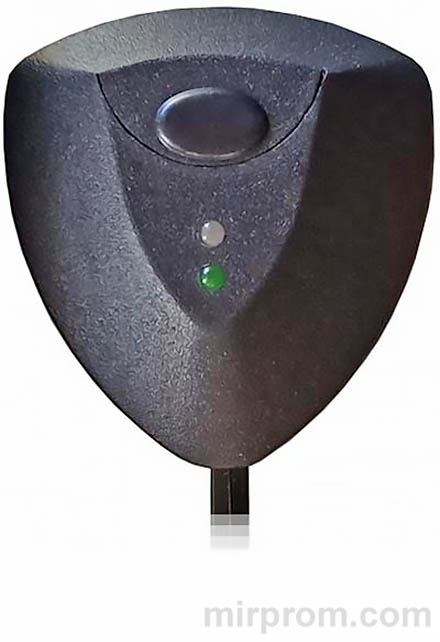

На лицевой панели две индикации и одна кнопка. Кратковременное нажатие переключает режимы по кругу:
→ Синий индикатор: режим «дождь» (автоматическая адаптация паузы)→ Зелёный индикатор: режим «управляемая пауза» (фиксированный интервал)
Справедливости ради: при снегопаде предпочтительнее управляемая пауза — система не всегда корректно интерпретирует снежинки. В остальных случаях режим «дождь» оптимален.
Когда лучше отключать датчик
⚠️ При сухой погоде возможны ложные срабатывания от насекомых, листьев, теней⚠️ В сильный постоянный дождь эффективнее ручной непрерывный режим⚠️ Электроника не учитывает все дорожные нюансы — ручное управление остаётся важным
Между прочим, водитель в любой момент может вручную запустить щётки, нажав рычаг на себя. Датчик — помощник, а не замена внимания. Есть над чем подумать.
Настройка чувствительности и интервалов
Регулировка чувствительности сенсора
Датчик имеет автоматическую подстройку под стекло, тонировку, освещённость. Доступна ручная коррекция — 4 уровня:
→ 1 вспышка синего индикатора: низкая чувствительность→ 2–3 вспышки: средняя (рекомендуемая стартовая настройка)→ 4 вспышки: высокая чувствительность
Настройка: зажать кнопку 3 секунды, дождаться серии вспышек, отпустить на нужном уровне. Каждый раз при включении индикатор показывает текущее значение.
ВНИМАНИЕ! Не регулируйте чувствительность на движущемся автомобиле. Не отвлекайтесь от дороги. Бывает и так, что это игнорируют — не стоит рисковать.
Изменение паузы в режиме «управляемая пауза
→ Выберите режим «управляемая пауза» (зелёный индикатор)→ Переведите подрулевой переключатель в «выключено»→ Выдержите нужную паузу (1–60 секунд)→ Переведите переключатель в «прерывистый режим» — новое значение сохранится
Просто. Но есть нюанс: паузу можно менять в любое время, настройки сохраняются в энергонезависимой памяти. Всё.
Настройка повторного взмаха после омывателя
После работы омывателя возможен одиночный повторный взмах для удаления остаточных брызг. Интервал: 3–30 секунд (заводская настройка — 8 секунд).
→ Выключите зажигание, оставьте переключатель в положении «интервал»→ Зажмите кнопку на датчике→ Включите зажигание: индикатор начнёт отсчитывать секунды→ При нужном значении выключите зажигание, отпустите кнопку⚠️ Для отключения функции установите паузу менее 3 секунд
Датчик света в модели ДДА-65
Автоматическое управление ближним светом
Только для ДДА-65: встроенный датчик освещённости включает ближний свет и габариты при снижении видимости. Въезд в тоннель, гараж, сумерки — фары включаются сами. После выезда отключаются автоматически.
Практика показывает: исключается риск движения без света в тёмное время. Человеческий фактор дополнен автоматикой — вероятность ошибки снижается. Работает.
Настройка порога срабатывания
5 уровней чувствительности (заводская — уровень 3):
→ Уровень 1: свет включается только в полной темноте→ Уровень 5: свет включается ещё при дневном освещении→ Выключите зажигание, переключатель в «интервал»→ Включите зажигание: индикаторы начнут перемигиваться→ Зажмите кнопку 10 секунд до вспышки зелёного индикатора→ Каждые 2 секунды — сдвиг порога на 1 шаг→ Отпустите на нужном уровне, выключите зажигание⚠️ Настройки датчика света не влияют на работу датчика дождя
Подготовка и выбор места установки
Требования к месту монтажа

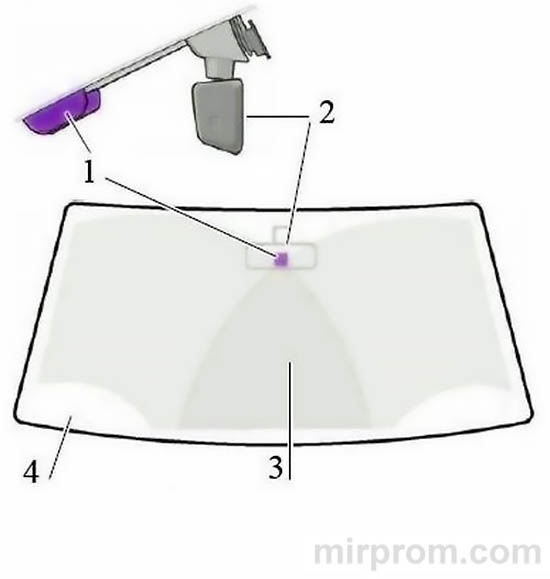

Сенсоры обязательно должны находиться в зоне очистки щётками стеклоочистителя. Обычное расположение: за зеркалом заднего вида — не мешает обзору, незаметен с водительского места.
Важно добавить: изотермические стёкла (зеленоватый оттенок) могут ослаблять ИК-излучение. Если верхняя часть стекла затемнена, размещайте сенсоры на светлой нижней половине. По факту, это критично для стабильной работы.
Подготовка поверхности
→ Монтаж при температуре воздуха не ниже +10 °С→ При запотевании стекла включите обогрев и обдув→ Протрите место приклейки салфеткой из комплекта→ Снимите защитную плёнку с датчика, прижмите к стеклу проводом вверх
Между прочим, обычная тонировочная плёнка любой светопроницаемости не ухудшает работу — датчик автоматически настроится. Стоит того.
Пошаговый монтаж на лобовое стекло
Установка оптического блока
→ Прижмите датчик к подготовленному месту на стекле→ Провод уберите под потолок (можно ослабить винты козырька)→ Протяните кабель под декоративную накладку левой стойки→ Зафиксируйте блок коммутации хомутом из комплекта или лентой⚠️ Не допускайте перегибов и натяжения кабеля
Проверка после установки
Для тестирования используйте пульверизатор или плесните водой в зону датчика. Щётки должны сработать автоматически. Если честно, это занимает меньше минуты, но даёт уверенность в правильности монтажа.
Есть нюанс: если реакции нет — проверьте подключение питания и целостность проводов. Не всегда проблема в датчике, бывает — в контактах. Тут всё ясно.
Схема подключения проводов и разъёмов

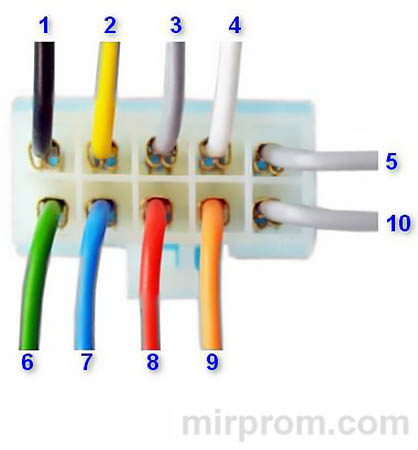

Назначение выводов разъёма
| Цвет провода | Назначение | Особенности подключения |
| Чёрный | Питание минус (масса) | Подключить к кузову автомобиля |
| Оранжевый | Питание +12 В блока коммутации | Только при включенном зажигании |
| Жёлтый | Включение оптического блока (+12 В) | Не соединять с оранжевым! |
| Серый | Включение оптического блока (масса) | Инверсный к жёлтому проводу |
| Белый | Сигнал нажатия омывателя | Полярность определяется автоматически |
| Зелёный | Сигнал парковки щёток | Опционально, улучшает точность |
| Синий | Выход датчика «масса» | До 200 мА, для управления реле |
| Красный | Выход датчика «+12 В» | Импульс 0,5 сек при срабатывании |

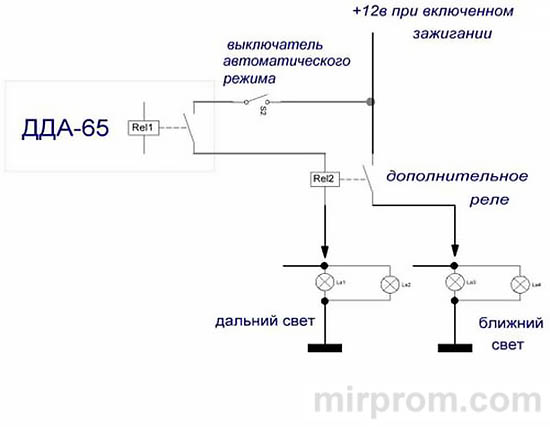

| Серый двойной | Контакты реле датчика света (ДДА-65) | До 10 А, параллельно штатному переключателю |
Алгоритм поиска точек подключения
→ Найдите провод с +12 В при включенном зажигании → подключите оранжевый провод→ Найдите массу (обычно чёрный) → подключите чёрный провод датчика→ Найдите провод управления стеклоочистителем в прерывистом режиме
Вариант 1 (управление массой): в прерывистом режиме 0 В→ Разрежьте провод, к разъёму — серый провод датчика, к жгуту — синийВариант 2 (управление плюсом): в прерывистом режиме +12 В→ Разрежьте провод, к разъёму — жёлтый провод датчика, к жгуту — красный
⚠️ Неподключенные провода изолируйте, не удаляйте⚠️ Ближний свет не должен гореть вместе с дальним (если не предусмотрено конструкцией)
Проверка работоспособности после установки
Тестирование основных функций
→ Включите зажигание, переведите переключатель в «прерывистый режим»→ Щётки должны сделать один взмах — подтверждение активации→ Плесните водой на зону датчика: реакция должна быть мгновенной→ Проверьте работу омывателя: задержка 0,5 сек перед первым взмахом
Если показания кажутся неверными — проверьте чувствительность, целостность проводов, качество приклейки. По правде говоря, 90% проблем решаются на этапе первичной диагностики.
Диагностика типичных неполадок
| Симптом | Возможная причина | Решение |
| Нет реакции на воду | Неправильное подключение питания | Проверить оранжевый и чёрный провода |
| Ложные срабатывания | Слишком высокая чувствительность | Снизить уровень чувствительности |
| Нет повторного взмаха | Не подключён белый провод | Подключить сигнал омывателя |
| Датчик света не работает | Не настроен порог срабатывания | Выполнить калибровку порога |
Технические характеристики и параметры
Основные спецификации устройства
| Параметр | Значение |
| Напряжение питания | 10–16 В |
| Ток потребления | 60 мА |
| Диапазон паузы | 0,1–60 секунд (автоматическая регулировка) |
| Масса | 80 г |
| Габариты оптического блока | 54 × 50 × 19 мм |
| Длина кабеля | 2,2 м |
| Рабочая температура | -40…+55 °С |
| Время отклика | ≤ 0,1 сек |
| Чувствительность | 0,005 мл воды (туман) |
| Обнаружение | Любая жидкость, грязь, снег |
Совместимость и особенности эксплуатации
Датчик подходит для ВАЗ и иномарок. На работу не влияют: запотевание стекла, туман, температура, освещённость (день/ночь). Все настройки сохраняются в энергонезависимой памяти — не сбрасываются при отключении АКБ.
Справедливости ради: устройство соответствует ТУ 4573-001-0140825010-2008. Это гарантия качества и надёжности. Тут всё ясно.
При стойких неисправностях не пытайтесь ремонтировать самостоятельно. Обесточьте, обратитесь к установщику или в сервисный центр. Имеет смысл, правда?
