Назначение и ключевые возможности системы
Для каких объектов подходит Гранит

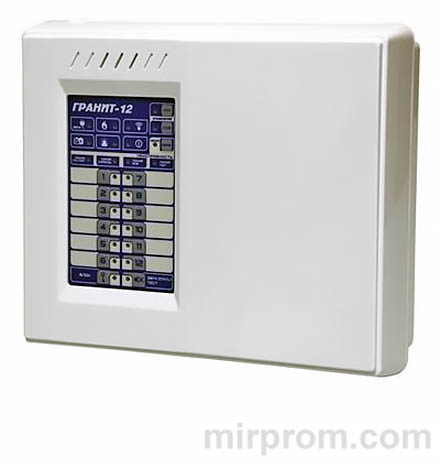

Прибор приёмно-контрольный Гранит-3/-5/-8/-12 от НПО «Сибирский Арсенал» создан для охраны объектов с электроконтактными и токопотребляющими извещателями. Вы наверняка сталкивались с необходимостью надёжной защиты: этот прибор решает задачу комплексно — охрана и пожарная сигнализация в одном корпусе.
Важно добавить: в зависимости от модификации поддерживается 3, 5, 8 или 12 шлейфов сигнализации. Это позволяет масштабировать систему под разные объекты — от небольшого офиса до складского комплекса. Тут всё ясно.
Что умеет прибор: функциональные преимущества
✔️ Гибкая настройка: 7 стандартных тактик или индивидуальная конфигурация через конфигуратор ArsProg Гранит✔️ Передача тревог на пульт централизованной охраны по двум каналам (ПЦН1, ПЦН2)✔️ Управление через Touch Memory, proximity-карты, цифровые коды, брелоки — до 64 идентификаторов✔️ Автоматический контроль линий оповещения на обрыв и короткое замыкание✔️ Встроенный источник бесперебойного питания с автоматическим переключением
Практика показывает: возможность ручного и дистанционного запуска оповещения при пожаре критически важна для эвакуации. Что логично. Не всегда пользователи знают, но прибор запоминает состояние шлейфов даже при полном отключении питания — это серьёзное преимущество.
Есть нюанс: эксплуатация без аккумуляторной батареи запрещена. Бывает и так, что это упускают при монтаже — не стоит рисковать.
Комплектация и технические параметры
Что входит в базовый набор
Стандартная поставка включает прибор Гранит нужной модификации, набор оконечных резисторов 7,5 кОм (количество зависит от числа шлейфов), порт Touch Memory с электронным ключом, жгуты для подключения АКБ и руководство по эксплуатации.
Скажу прямо: резисторы в комплекте — это удобно, не нужно докупать отдельно. Между прочим, аккумуляторную батарею 7 или 4,5 Ач и внешние оповещатели приобретают дополнительно.
Основные технические характеристики
| Параметр | Значение |
| Количество шлейфов | 3 / 5 / 8 / 12 (в зависимости от модели) |
| Напряжение питания | ~220 В (187–242 В), резерв 12 В от АКБ |
| Ёмкость АКБ | 7 или 4,5 Ач (12 В) |
| Ток потребления (дежурный режим) | 50–100 мА (зависит от модели) |
| Выход +12 В для извещателей | до 400 мА |
| Выход оповещения «СИР» | до 300 мА |
| Реле ПЦН3 | ~250 В / 3 А |
| Рабочая температура | -30…+50 °С |
| Срок службы | не менее 10 лет |
Звучит убедительно? Да, но важно помнить: все характеристики актуальны при соблюдении условий монтажа. По факту, надёжность системы на 90% зависит от качества установки.
Устройство и элементы управления
Плата контроллера: ключевые разъёмы
На плате контроллера расположены клеммные колодки для подключения внешнего ИП (Х1), АКБ (Х4), шлейфов сигнализации (Х6), порта Touch Memory (Х6.6), линий оповещения и реле ПЦН. Перемычки J1–J11 отвечают за выбор тактик и режимов программирования.
Если честно, продуманная разводка упрощает монтаж: даже новичок разберётся с подключением за час. Не факт, что все так делают, но инструкция помогает.
Панель индикации: визуальный контроль состояния

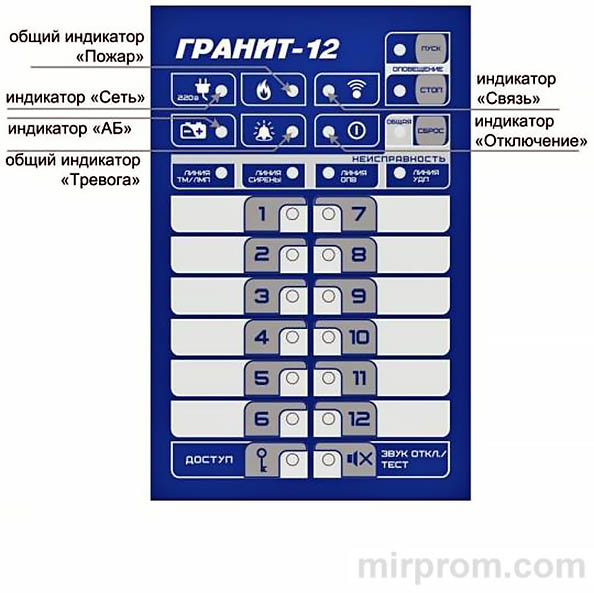

Светодиодные индикаторы «1»–«12» отображают состояние каждого шлейфа. Кнопки постановки/снятия, «ПУСК»/«СТОП», «СБРОС» и «ДОСТУП» обеспечивают интуитивное управление. Индикаторы «Пожар», «Тревога», «Неисправность» мгновенно сигнализируют о событиях.
Имеет смысл, правда? В стрессовой ситуации важна наглядность — и здесь производитель предусмотрел всё.
Подключение шлейфов сигнализации
Параметры шлейфов: что нужно знать
Охранный шлейф: сопротивление проводов ≤470 Ом, утечка ≥20 кОм. Пожарный шлейф: провода ≤220 Ом, утечка ≥50 кОм. Оконечный резистор — 7,5 кОм для всех типов.
Практика показывает: несоблюдение этих параметров — частая причина ложных срабатываний. Стоит подумать перед монтажом.
Зависимость состояния от сопротивления
| Состояние | Диапазон сопротивления |
| «Норма» | 4–8 кОм |
| «Тревога» (охранный) | 2,6 кОм или >9 кОм |
| «Пожар1» | 1,8–2,6 кОм или 9–10,6 кОм |
| «Пожар2» | 0,4–1,3 кОм или 11,1–14 кОм |
| «Неисправность» | 0,25 кОм или >19 кОм |
Есть нюанс: прибор регистрирует нарушения длительностью >350 мс, игнорируя помехи 200 мс. Это защита от ложных тревог. Работает.
Программирование тактик работы
Стандартные тактики: быстрый старт
Прибор предлагает 7 предустановленных тактик применения — от простой охраны до сложных сценариев с перепостановкой и автовозвратом. Для большинства объектов достаточно выбрать подходящую тактику перемычками J1–J3.
Справедливости ради: если нужна индивидуальная логика, используйте конфигуратор ArsProg Гранит. Это займёт время, но результат того стоит.
Использование конфигуратора ArsProg
Подключение через micro-USB (XS5) к ПК позволяет гибко настроить реакцию на события, таймеры, работу реле и оповещателей. Программа интуитивна, документация доступна на сайте производителя.
Между прочим, обновление прошивки также выполняется через конфигуратор — это продлевает жизнь прибору. Не всегда об этом помнят, но стоит.
Управление: постановка и снятие с охраны
Способы авторизации и доступа
→ Электронные ключи Touch Memory (в комплекте)→ Proximity-карты формата EM-Marin 125 кГц→ Цифровой код с панели управления→ Брелоки или считыватель «Портал» (приобретается отдельно)
Всего можно зарегистрировать до 64 идентификаторов. Если честно, этого хватает даже для крупного объекта с посменной работой.
Процедура постановки и снятия
→ Приложите ключ/карту к порту ТМ или введите код→ Нажмите кнопку соответствующего шлейфа для постановки→ Индикатор шлейфа изменит свечение — подтверждение взятия на охрану→ Для снятия: повторите авторизацию, нажмите кнопку шлейфа
Просто. Но важно: парольная защита органов управления предотвращает несанкционированный доступ. Тут всё ясно.
Режимы работы и индикация событий
Основные режимы и их индикация
Прибор отображает 18 видов извещений: «Норма», «Взят на охрану», «Тревога», «Пожар1/2», «Неисправность», «Пуск» оповещения и другие. Светодиоды и встроенный звуковой сигнализатор обеспечивают мгновенную обратную связь.
⚠️ «Отключение» — снят хотя бы один пожарный шлейф⚠️ «Разряд АБ» — автоматическое отключение при 10,5 В⚠️ «Вскрытие» — сработка тампера при снятии крышки
Звучит убедительно? Да, но помните: игнорирование индикации неисправностей может привести к отказу системы в критический момент. Есть над чем подумать.
Передача событий на пульт централизованной охраны
Реле ПЦН1 и ПЦН2 («сухие» контакты) передают «Тревога», «Пожар1», «Пожар2» на оборудование ПЦО. ПЦН4 контролирует неисправности и вскрытие. ПЦН3 (до 250 В / 3 А) управляет мощными оповещателями.
По правде говоря, правильная настройка ПЦН — залог оперативного реагирования служб. Не стоит экономить время на этом этапе.
Меры безопасности при монтаже и эксплуатации
Требования к установке и персоналу
Монтаж, проверка и обслуживание допускаются только специалистам с группой по электробезопасности не ниже III (до 1000 В). Все работы — только после отключения от сети 220 В.
⚠️ Контакты «~220 В~» на плате источника питания опасны для жизни⚠️ Не эксплуатируйте прибор со снятой крышкой⚠️ Защищайте устройство от влаги и механических повреждений
Скажу прямо: пренебрежение этими правилами — риск не только для оборудования, но и для людей. Бывает и так, что это игнорируют. Не стоит.
Обслуживание и диагностика
Регулярно проверяйте состояние АКБ, целостность шлейфов, работу оповещателей. При срабатывании самовосстанавливающегося предохранителя отключите прибор до остывания элемента.
Если показания кажутся неверными — выполните проверку через конфигуратор или обратитесь в сервисный центр. По факту, профилактика дешевле ремонта.
При стойких неисправностях не пытайтесь ремонтировать самостоятельно. Обесточьте, упакуйте, свяжитесь с производителем. Имеет смысл, правда?
