Основные характеристики контроллера

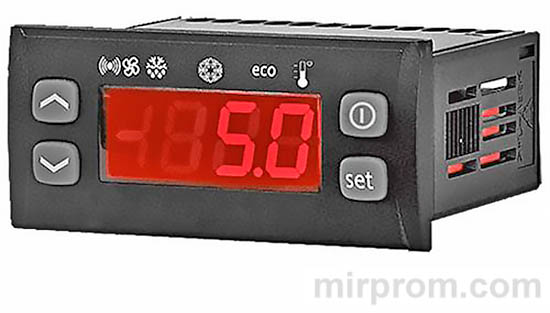

Микропроцессорный контроллер ELIWELL-ID-974 представляет собой надёжное решение для управления холодильным оборудованием коммерческого и бытового назначения. Прибор сочетает компактный корпус, интуитивное управление и широкий функционал для точного поддержания температурного режима.
Устройство разработано для монтажа на панель оборудования и оснащено винтовыми клеммами, что упрощает подключение кабелей сечением до 2,5 мм². Передняя панель имеет степень защиты IP65, что обеспечивает устойчивость к попаданию пыли и брызг.
| Параметр | Значение |
|---|---|
| Тип датчиков | NTC или PTC (выбирается параметром) |
| Диапазон измерений | -50…+140 °C |
| Точность | ±0,5 % от шкалы + 1 цифра |
| Реле выхода | 3 реле (компрессор, вентилятор, оттайка) |
| Питание | 12 В ~/= или 230 В~ ±10 %, 50/60 Гц |
| Габариты | 72×34 мм (передняя панель), глубина 60 мм |
Прибор автоматически выполняет самоконтроль при включении — индикаторы мигают, подтверждая готовность к работе. Это важный этап, который помогает своевременно выявить возможные неисправности.
Интерфейс пользователя и кнопки управления

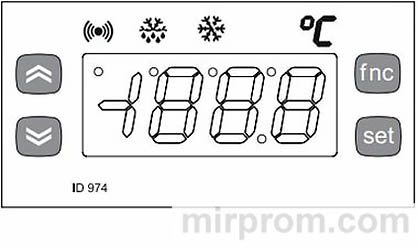

Для взаимодействия с контроллером предусмотрен дисплей и четыре функциональные кнопки. Такой интерфейс обеспечивает быстрый доступ к настройкам без необходимости использования дополнительного ПО.
Кнопка UP
Используется для навигации по меню, увеличения числовых значений параметров, а также для ручного запуска цикла оттайки при длительном нажатии (5 секунд).
Кнопка DOWN
Позволяет прокручивать пункты меню вниз, уменьшать значения параметров и активировать функции, назначенные через программирование.
Кнопка fnc
Выполняет роль клавиши выхода (Esc) и подтверждения вспомогательных операций. Удобна для быстрого возврата на предыдущий уровень меню без сохранения изменений.
Кнопка set
Ключевая кнопка управления: кратковременное нажатие открывает меню состояния, удержание более 5 секунд — доступ к программированию. Также подтверждает выбор параметров и отображает аварийные сообщения.
Важно: если в течение 15 секунд не нажимать кнопки, контроллер автоматически сохраняет текущее значение и возвращается на предыдущий экран. Это защищает от случайных изменений настроек.
Работа с меню прибора
Контроллер имеет два основных режима: «Состояние машины» для мониторинга и «Программирование» для настройки. Переключение между ними осуществляется через кнопку set.
Меню состояния машины
Для входа кратко нажмите set. При отсутствии аварий отображается метка SEt. С помощью UP/DOWN доступны разделы:
- AL — список активных аварий (если есть)
- Pb1 / Pb2 — текущие показания датчиков 1 и 2
- Set — установка и просмотр рабочей точки температуры
Если параметр LOC установлен в значение «y», изменение рабочей точки блокируется — это полезно для защиты от несанкционированных правок.
Меню программирования
Удерживайте set 5 секунд для входа. При наличии пароля (параметр PA1) система запросит его ввод. Далее доступны папки параметров, сгруппированные по функциям: управление компрессором (CP), разморозкой (dEF), вентилятором (FAN), авариями (AL) и другие.
Навигация: UP/DOWN — выбор папки или параметра, set — вход/подтверждение, UP/DOWN — изменение значения, set — сохранение. После внесения изменений рекомендуется перезагрузить прибор для корректного применения настроек.
Настройка параметров и пароли
Гибкая система параметров позволяет адаптировать ELIWELL ID 974 под конкретные задачи. Каждый параметр имеет уровень доступа (1 или 2), что помогает разграничить права пользователей.
Ручной запуск разморозки
Удерживайте кнопку UP 5 секунд для принудительного старта цикла оттайки. Если условия не позволяют выполнить операцию (например, температура испарителя уже выше порога окончания), дисплей мигнёт три раза — сигнал об отказе.
Карточка копирования
Аксессуар Copy Card подключается к TTL-порту и позволяет быстро клонировать настройки между приборами. Доступны три операции:
- Fr — форматирование карты (рекомендуется перед первым использованием)
- UL — выгрузка параметров из контроллера на карту
- DL — загрузка настроек с карты в прибор
Успешное выполнение подтверждается символом «y», ошибка — «n». Внимание: форматирование необратимо удаляет все данные с карты.
Блокировка клавиатуры
Параметр LOC в папке diS позволяет заблокировать кнопки. При этом остаётся доступ к просмотру рабочей точки и входу в меню программирования (для изменения самого LOC). Удобно для объектов с ограниченным доступом персонала.
Диагностика и аварийные сигналы
При возникновении неисправности активируется зуммер (если установлен) и светодиод с иконкой аварии
. Коды ошибок отображаются на дисплее или доступны в меню AL:
| Код | Описание |
|---|---|
| E1 | Неисправность датчика 1 (камера) |
| E2 | Неисправность датчика 2 (испаритель) |
| AH1 / AL1 | Превышение верхнего / нижнего температурного предела |
| Ad2 | Прерывание цикла разморозки |
| EA | Внешняя авария (цифровой вход) |
| oPd | Авария открытой двери |
Для отключения звукового сигнала достаточно нажать любую кнопку. Температурные аварии фиксируются с задержкой, определяемой параметрами tAO и PAO, что исключает ложные срабатывания при кратковременных колебаниях.
Монтаж и электрическое подключение

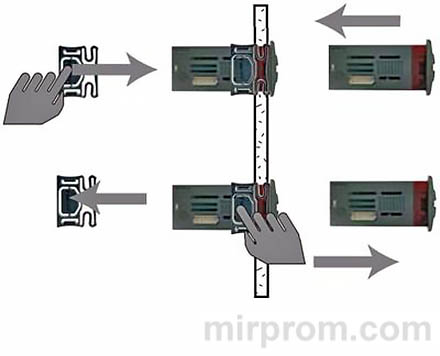

Контроллер ELIWELL-ID-974 предназначен для врезного монтажа. Подготовьте отверстие 71×29 мм (+0,2/–0,1 мм), установите прибор и зафиксируйте штатными кронштейнами.
⚠️ Внимание! Все электромонтажные работы выполняйте только при отключённом питании. Не превышайте допустимый ток реле — для мощных нагрузок используйте внешние пускатели.
Датчики не полярные, допускают удлинение двухжильным кабелем. Однако соблюдайте разделение слаботочных и силовых линий для защиты от электромагнитных помех. Для моделей на 12 В обязателен безопасный трансформатор с предохранителем 250 мА.
Условия эксплуатации и технические характеристики
Прибор сертифицирован по европейским стандартам безопасности и классифицирован как автоматическое электронное устройство типа B, класса A по программному обеспечению. Рекомендуется установка в местах с нормальной влажностью и температурой от –5 до +55 °C.
Таблица ключевых параметров
| Параметр | Описание | Диапазон | По умолч. |
|---|---|---|---|
| diF | Дифференциал включения компрессора | 0,1…30,0 °C | 2,0 |
| HSE / LSE | Макс./мин. допустимая уставка | -55…+99 °C | -50 / +99 |

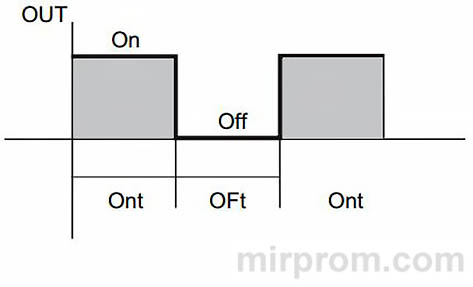

| Ont / OFt | Время вкл./выкл. компрессора при отказе датчика | 0…250 мин | 0 / 1 |
| dit / dEt | Интервал и длительность разморозки | 0…250 ч / 1…250 мин | 6 ч / 30 мин |
| dSt | Температура окончания оттайки | -50…+150 °C | +8,0 |
| FSt / FAd | Порог и дифференциал управления вентилятором | -50…+150 °C | +2,0 / 2,0 |
| HAL / LAL | Верхний / нижний аварийный предел | ±50 °C от уставки | ±50,0 |
| LOC | Блокировка клавиатуры (y/n) | n / y | n |

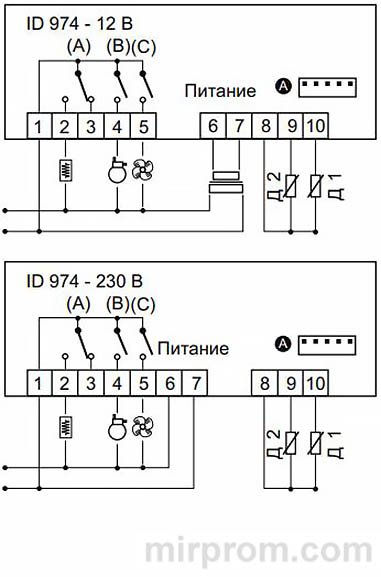

Схема подключения
Клеммы контроллера пронумерованы и подписаны:
- 1–3: контакты реле оттайки (общий, НО, НЗ)
- 4: выход реле компрессора
- 5: выход реле вентилятора
- 6–7: вход питания
- 8–10: входы датчиков (8 — общий, 9 — испаритель, 10 — камера)
- A / TTL: порт для Copy Card
При правильной настройке и соблюдении условий эксплуатации контроллер ELIWELL ID 974 обеспечивает стабильную работу холодильного оборудования на протяжении всего срока службы. Регулярная проверка параметров и своевременная диагностика позволяют предотвратить большинство типовых неисправностей.
