Цифровой термостат Elitech ECS 974 NEO — профессиональное решение для точного управления температурой в холодильных и морозильных камерах. Контроллер оснащён двумя релейными выходами для регулирования охлаждения и оттаивания, поддерживает подключение датчиков температуры камеры и испарителя, а также управление вентилятором. Устройство Elitech ECS 974 NEO предлагает гибкие настройки: гистерезис, интервалы разморозки, аварийные пороги и калибровку датчиков. Простой интерфейс с цифровым дисплеем и интуитивными кнопками делает эксплуатацию доступной как для специалистов, так и для пользователей без глубоких технических знаний.
Описание и назначение
Контроллер Elitech ECS 974 NEO предназначен для управления работой вентилируемых и статических воздухоохладителей, камер охлаждения с принудительным или естественным обдувом.
| Параметр | Значение |
|---|---|
| Модель | Elitech ECS 974 NEO |
| Рабочее напряжение | 110/220 В переменного тока ±10%, 50/60 Гц |
| Потребляемая мощность | Менее 3 Вт |
| Диапазон измерений | −50…+99 °C |
| Точность измерения | ±1 °C (−40…+50 °C), ±2 °C (остальные) |
| Разрешение дисплея | 0,1 °C / 1 °C |
| Выходные реле | Компрессор 17 А, испаритель 10 А, вентилятор 10 А (220 В) |
| Защита корпуса | IP65 (передняя панель) |
| Габариты / Монтаж | 78,5×34,5×74 мм / отверстие 71×29 мм |
Устройство Elitech ECS 974 NEO поддерживает юстировку с дискретностью 0,1 °C, что обеспечивает высокую точность поддержания заданного температурного режима в холодильном оборудовании.
Технические характеристики
Контроллер разработан для надёжной работы в условиях коммерческого и промышленного холода.
- ★ Два входа для датчиков: температура камеры и температура испарителя (NTC/PTC)
- ★ Три управляющих выхода: компрессор, разморозка, вентилятор
- ★ Программируемый гистерезис и задержки для защиты компрессора
- ★ Гибкие настройки разморозки: электрическая, реверсивный цикл, свободная
- ★ Аварийная сигнализация при выходе температуры за установленные пределы
- ★ Поддержка карты копирования CRK-4 для быстрого клонирования настроек

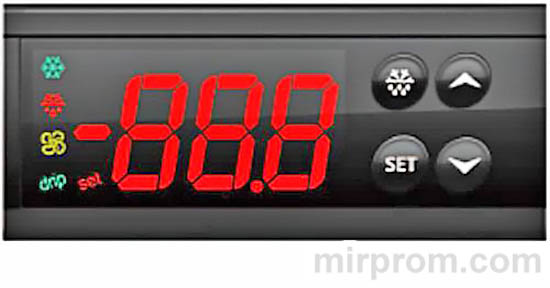

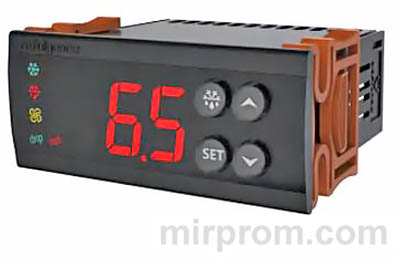

Индикаторы и органы управления
Интуитивная панель управления обеспечивает быстрый доступ ко всем функциям контроллера.
Световые индикаторы
| Индикатор | Символ | Состояние | Значение |
|---|---|---|---|
| Установка | set | ON | Режим программирования активен |
| Охлаждение |  |
ON | Компрессор включён |
| OFF | Компрессор выключен | ||
| Мигает | Режим ожидания запуска | ||
| Разморозка |  |
ON | Активен процесс разморозки |
| OFF | Разморозка остановлена | ||
| Вентилятор |  |
ON | Вентилятор работает |
| OFF | Вентилятор остановлен | ||
| Оттайка | drip | ON | Режим слива конденсата |
| OFF | Оттайка завершена |
Функции кнопок
| Кнопка | Действие | Результат |
|---|---|---|
| SET (коротко) | Вход в меню пользователя | Отображение параметра SEt |
| SET (5 сек) | Вход в меню программирования | Запрос пароля PA1 |
| ▲ / ▼ (коротко) | Изменение значений / пролистывание | Корректировка параметров |
| ▲ (3 сек) | Выгрузка данных на карту CRK-4 | «uP» — успешно, «Er» — ошибка |
| ▼ (3 сек) | Загрузка данных с карты CRK-4 | «do» — успешно, «Er» — ошибка |
| (3 сек) |
Принудительная разморозка | Включение/выключение режима |
| ▲ + ▼ (10 сек) | Сброс к заводским настройкам | «rSt» — параметры сброшены |
Параметры контроллера
Гибкая система настроек позволяет адаптировать Elitech ECS 974 NEO под конкретные задачи холодильной установки.
Меню пользователя
Доступно коротким нажатием SET для быстрой корректировки рабочей температуры.
- → SEt: установка целевой температуры (диапазон: LSE…HSE, по умолчанию 4,0 °C)
Меню программирования
Расширенные параметры для точной настройки логики работы.
| Параметр | Описание | Диапазон | По умолч. |
|---|---|---|---|
| PA1 | Пароль доступа к программированию | 0…250 | 0 |
| diF | Гистерезис компрессора (температура включения = SEt + diF) | 0,1…30,0 °C | 2,0 °C |
| HSE / LSE | Макс./мин. допустимая рабочая температура | −55…+99 °C | −50…+99 °C |
| Ont / OFt | Время вкл./выкл. компрессора при отказе датчика | 0…250 мин | 0 / 1 мин |
| dOf / dbi | Задержка после выключения / между включениями компрессора | 0…250 мин | 0 мин |
| dty | Тип разморозки: 0=электрическая, 1=горячий газ, 2=свободная | 0 / 1 / 2 | 0 |
| dit / dEt | Интервал между разморозками / длительность разморозки | 0…250 ч / 1…250 мин | 6 ч / 30 мин |
| dSt | Температура окончания разморозки (по датчику испарителя) | −50…+150 °C | 8,0 °C |
| FSt / FAd | Температура остановки вентилятора / дифференциал включения | −50…+150 °C / 1…50 °C | 2,0 / 2,0 °C |
| HAL / LAL | Верхний / нижний аварийный порог температуры | −50…+150 °C | +50 / −50 °C |
| CA1 / CA2 | Калибровка датчика камеры / испарителя | −12,0…+12,0 °C | 0,0 °C |
Работа с кнопками
Основные операции выполняются комбинациями коротких и длительных нажатий.
Установка температуры
- Коротко нажмите SET — на дисплее появится «SEt» и индикатор set
- Ещё раз нажмите SET для отображения текущего значения
- Кнопками ▲ / ▼ измените температуру в нужную сторону
- Нажмите SET или подождите 30 секунд для сохранения
⚠️ Если параметр LOC=y, изменение температуры заблокировано — сначала разблокируйте кнопки в меню программирования.
Ввод пароля
- Удерживайте SET 5 секунд до появления «PA1»
- Нажмите SET, введите пароль кнопками ▲ / ▼ (по умолчанию 0, универсальный — 125)
- Подтвердите ввод кнопкой SET — откроется меню программирования
- Перемещайтесь по параметрам кнопками ▲ / ▼, изменяйте значения через SET
Сброс параметров
Для возврата к заводским настройкам:
- В режиме отображения температуры нажмите и удерживайте ▲ + ▼ 10 секунд
- На дисплее появится «rSt» — параметры сброшены
- Устройство вернётся к значениям по умолчанию
Карта копирования
Для быстрого клонирования настроек между контроллерами используйте карту CRK-4.
Выгрузка настроек (с контроллера на карту)
- Настройте контроллер вручную
- Вставьте карту CRK-4 в слот
- Удерживайте ▲ 3 секунды до появления «uP»
- Подождите 5 секунд, извлеките карту
Загрузка настроек (с карты на контроллер)
- Вставьте карту CRK-4 в целевой контроллер
- Удерживайте ▼ 3 секунды до появления «do»
- Подождите 5 секунд, извлеките карту
⚠️ При ошибке «Er» проверьте подключение карты и повторите операцию. Обеспечьте стабильное питание во время программирования.
Принцип работы компрессора
Логика управления компрессором обеспечивает эффективное охлаждение с защитой от частых включений.
Режим охлаждения
- ✓ Компрессор включается, если температура камеры > (SEt + diF) и истекла задержка запуска
- ✓ Компрессор выключается при достижении температуры ≤ SEt
- ✓ При первом включении применяется задержка OdO или dOf
- ✓ При отказе датчика камеры компрессор работает по циклу Ont/Oft
Процесс разморозки
Автоматическая разморозка предотвращает образование наледи на испарителе.
| Тип разморозки | Компрессор | Нагреватель / клапан |
|---|---|---|
| Электрическая (dty=0) | ВЫКЛ | Нагреватель ВКЛ |
| Реверсивный цикл (dty=1) | ВКЛ | 4-ходовой клапан ОТКР |
| Свободная (dty=2) | ВЫКЛ | — |
Разморозка запускается по интервалу dit, по времени dOH после включения или принудительно кнопкой. Завершение — по температуре dSt, по времени dEt или вручную. После разморозки следует режим оттайки (dt) для слива конденсата.
Управление вентилятором
Логика работы вентилятора зависит от температуры испарителя и режима системы.
- → В режиме охлаждения: вентилятор работает, если температура испарителя (FSt − FAd)
- → При FCO=y: вентилятор термостатируется независимо от компрессора
- → При FCO=n: вентилятор работает только при включённом компрессоре
- → Во время разморозки: при dFd=y вентилятор работает, при dFd=n — остановлен
- → После разморозки: задержка включения вентилятора на время Fdt
Аварийные сигналы
Контроллер Elitech ECS 974 NEO отслеживает неисправности и отклонения температуры.
| Код | Значение | Действие |
|---|---|---|
| E1 | Ошибка датчика камеры | Проверить подключение, заменить датчик |
| E2 | Ошибка датчика испарителя | Проверить подключение, заменить датчик |
| AH1 | Превышение верхнего порога (SEt + HAL) | Проверить загрузку камеры, работу компрессора |
| AL2 | Ниже нижнего порога (SEt + LAL) | Проверить настройки, герметичность камеры |
| Er / EP | Ошибка карты копирования / несовпадение данных | Проверить карту, повторить операцию |
| LOC | Блокировка кнопок | Разблокировать в меню программирования (LOC=n) |
⚠️ Задержка срабатывания аварий: PAO после включения питания, dAO после разморозки, tAO в остальных случаях.

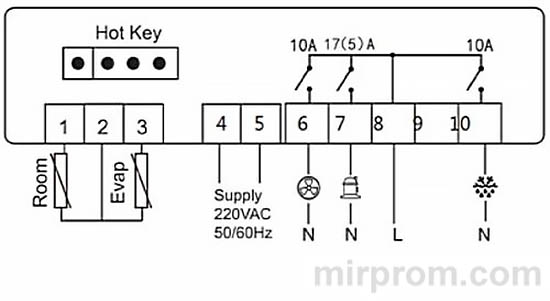

Схема подключения
Подключение выполняется квалифицированным специалистом при отключённом питании:
- Подключите питание 220 В к клеммам L/N
- Подключите датчик камеры к соответствующим клеммам
- Подключите датчик испарителя (если используется)
- Подключите нагрузку: компрессор, нагреватель разморозки, вентилятор к реле
- Заизолируйте все соединения, убедитесь в отсутствии коротких замыканий
- Подайте питание и выполните первичную настройку
Меры безопасности
Соблюдение правил эксплуатации критически важно для предотвращения травм и повреждения оборудования.
- ⚠️ Все работы по монтажу и обслуживанию выполняйте при отключённом питании
- ⚠️ Не допускайте попадания влаги на клеммы и внутрь корпуса
- ⚠️ Используйте кабели с надёжной изоляцией, закрепляйте их в кабель-каналах
- ⚠️ При работе во влажных помещениях примите дополнительные меры защиты
- ✓ Перед входом в холодильную камеру отключайте термостат от сети
- ✓ Регулярно проверяйте состояние датчиков и целостность проводки
Устранение неисправностей
Большинство проблем решаются проверкой базовых параметров и подключений.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Компрессор не включается | Неверная настройка diF, сработала защита, отказ датчика | Проверить параметры, сбросить ошибку, заменить датчик |
| Частые циклы включения/выключения | Слишком малый гистерезис diF, утечка холода | Увеличить diF, проверить герметичность камеры |
| Разморозка не запускается | dEt=0, неверный интервал dit, отказ датчика испарителя | Проверить параметры dty/dit/dEt, заменить датчик |
| Вентилятор не работает | Неверные FSt/FAd, параметр FCO=n при выключенном компрессоре | Скорректировать настройки вентилятора |
| Дисплей показывает ошибку | Код E1/E2/AH1/AL2 — см. таблицу аварийных сигналов | Устранить причину согласно коду ошибки |
Часто задаваемые вопросы
Ответы на популярные вопросы владельцев контроллера Elitech ECS 974 NEO.
- Какой пароль по умолчанию? — PA1=0| универсальный пароль для доступа — 125
- Как сбросить настройки? — Удерживайте ▲ + ▼ 10 секунд в режиме отображения температуры
- Можно ли использовать один датчик? — Да, параметр H42=n отключает датчик испарителя
- Как настроить разморозку по времени работы компрессора? — Установите dCt=0 (метод DIGIFROST)
- Почему вентилятор не останавливается? — Проверьте параметр FCO: при FCO=y вентилятор работает независимо от компрессора
- Как откалибровать датчик? — Используйте параметры CA1 (камера) и CA2 (испаритель) в диапазоне ±12,0 °C
- Что делать при ошибке «Er» с картой? — Проверьте подключение CRK-4, повторите выгрузку/загрузку при стабильном питании
Цифровой термостат Elitech ECS 974 NEO — надёжное и гибкое решение для управления холодильным оборудованием. Точные измерения, программируемая логика разморозки и защита компрессора делают эту модель востребованной в коммерческих и промышленных холодильных установках. При соблюдении рекомендаций инструкции контроллер обеспечит годы стабильной работы и энергоэффективного поддержания заданного температурного режима.
