Что такое модуль для управления котлом «Котел.ОК» и как он работает
Комнатный термостат с функцией удалённого контроля «Котел.ОК» — это компактное GSM-устройство, разработанное для дистанционного управления системами отопления. Прибор позволяет контролировать температуру в доме, отслеживать наличие электропитания и управлять котлом с любого мобильного телефона, независимо от вашего местоположения.
Модуль для управления котлом «Котел.ОК» оснащён встроенным датчиком температуры и поддерживает подключение внешнего термодатчика для более точного мониторинга. Силовое реле рассчитано на нагрузку до 2 кВт (220 В), что позволяет напрямую подключать электрические отопительные приборы или управлять газовыми котлами через клеммы внешнего термостата.
Для получения информации о текущей температуре достаточно просто позвонить на номер SIM-карты, установленной в устройство. Модуль отклонит вызов и автоматически отправит SMS с актуальными показаниями. Дополнительно доступно мобильное приложение для удобного мониторинга и управления. Это делает модуль для управления котлом «Котел.ОК» универсальным решением для владельцев загородных домов, дач и объектов с автономным отоплением.
Технические характеристики и функциональные возможности
Устройство сочетает простоту эксплуатации с широким набором функций, необходимых для надёжного контроля системы отопления.
Контроль температуры: встроенный и внешний датчики
Модуль оснащён цифровым датчиком температуры DS18B20, обеспечивающим точные измерения в широком диапазоне:
- ✓ Встроенный датчик: измеряет температуру воздуха в помещении

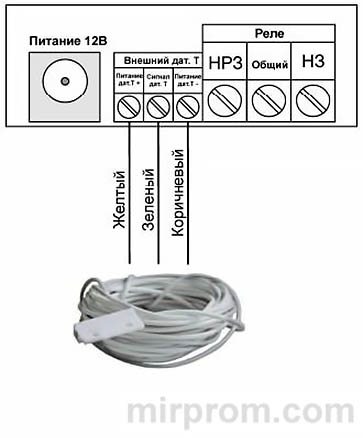

- ✓ Внешний датчик (опционально): контролирует температуру теплоносителя или другой зоны
- ✓ Диапазон измерений: от –55 до +125 °C
- ✓ Точность: ±1 °C (для встроенного датчика с учётом нагрева корпуса)
При выходе температуры за установленные пороги устройство автоматически отправляет тревожное SMS на привязанные номера, позволяя своевременно реагировать на нештатные ситуации.
Силовое реле и управление нагрузкой
Встроенное перекидное реле обеспечивает гибкое управление отопительным оборудованием:
| Параметр | Значение |
|---|---|
| Максимальная нагрузка | 2 кВт (10 А, 220 В) |
| Тип контактов | Перекидной: НО / Общий / НЗ |
| Режимы работы | Поддержание температуры / Дистанционное включение-выключение |
Реле может работать в двух режимах: автоматическое поддержание заданной температуры или ручное управление по команде. Переключение между режимами выполняется через простые SMS-команды.
Пошаговая настройка устройства
Первоначальная установка модуля для управления котлом «Котел.ОК» не требует специальных навыков. Следуйте последовательности шагов для корректной работы прибора.

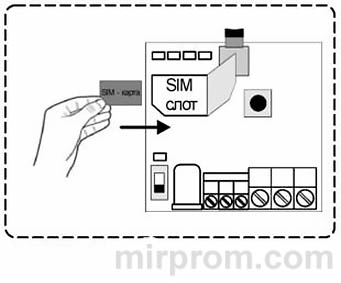

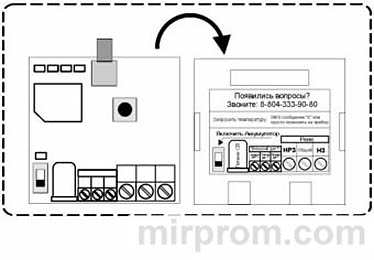

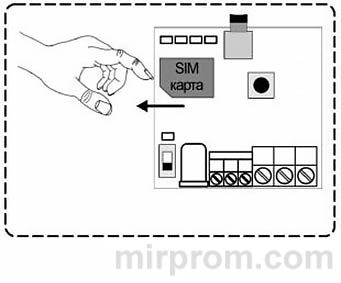

Установка SIM-карты и подготовка к работе
- → Отключите питание устройства перед установкой карты
- → Используйте SIM-карту формата Mini с поддержкой GSM 850/900/1800/1900 МГц
- → Обязательно отключите запрос PIN-кода в настройках телефона
- → Удалите все сообщения из памяти карты

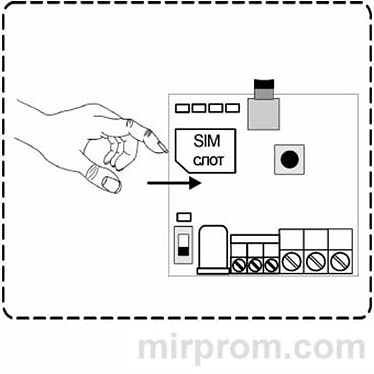

- → Вставьте карту в слот контактами вниз, прямоугольным срезом вперёд
⚠️ Важно: неправильная установка карты или активный PIN-код приведут к ошибке регистрации в сети.

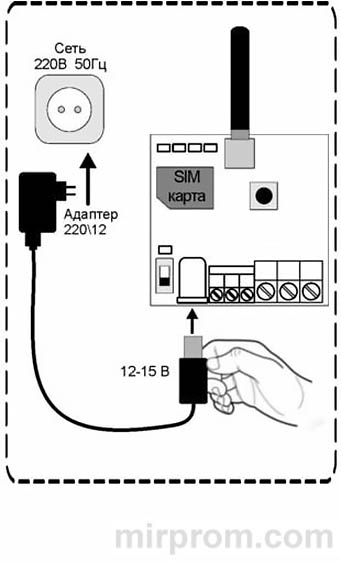

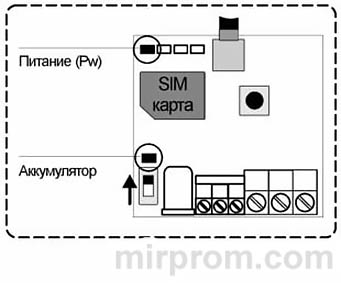

Подключение питания и регистрация в сети
- → Подключите комплектный адаптер 12 В к разъёму питания на корпусе
- → Включите адаптер в розетку 220 В
- → Переведите переключатель «Аккумулятор» в положение ON
- → Дождитесь загорания индикатора GSM (~10 секунд)

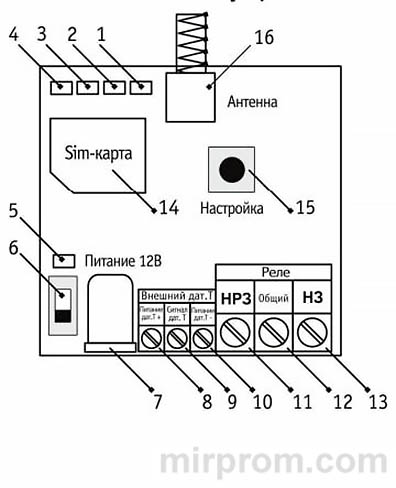

Индикаторы устройства:
- ★ «Питание» (зелёный) — горит при наличии сетевого питания
- ★ «Аккумулятор» (зелёный) — горит при работе от резервной батареи
- ★ «GSM» (зелёный) — горит при регистрации в сети, мигает при поиске
- ★ «Настройка» — горит в режиме программирования номеров
Привязка номера телефона для оповещения

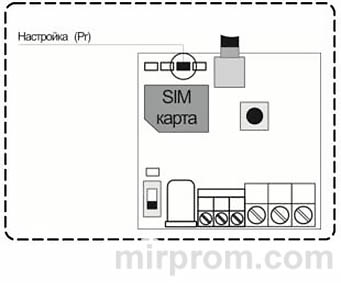

После успешной регистрации в сети устройство переходит в режим программирования (горит индикатор «Настройка»):
- → Позвоните на номер SIM-карты модуля с вашего телефона
- → Вызов будет отклонён, индикатор «Настройка» погаснет
- → Вы получите SMS: «Телефон записан. Установлены тревожные пороги температуры...»

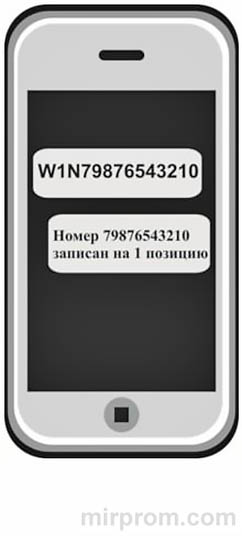

Ваш номер автоматически записывается в первую ячейку памяти. Устройство поддерживает до 5 номеров для оповещения. Для добавления дополнительных номеров используйте кнопку «Настройка» или команду WpNxxxxxxxxxxx (см. раздел управления).
Управление через SMS: команды и настройки
Все функции модуля для управления котлом «Котел.ОК» управляются через короткие текстовые команды. Отправляйте их с любого привязанного номера в формате латинских символов.
Настройка порогов температуры для тревожных сообщений
По умолчанию установлены пороги: нижний +10 °C, верхний +35 °C. Для изменения отправьте команду:
| Команда | Описание | Пример |
|---|---|---|
| UT1=x,y | Настройка порогов для встроенного датчика | UT1=+5,+45 |
| UT2=x,y | Настройка порогов для внешнего датчика | UT2=+8,+40 |
Где: x — нижний порог, y — верхний порог (от –55 до +125 °C). В ответ придёт подтверждение: «Пороги тревожной температуры для Т встр. настроены Tmin=5 Tmax=45».
Команды управления отопительным оборудованием

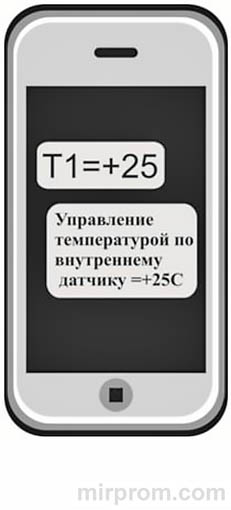

Для автоматического поддержания температуры отправьте одну из команд:
| Команда | Действие | Пример |
|---|---|---|
| T1=x | Поддержание температуры по встроенному датчику | T1=+20 |

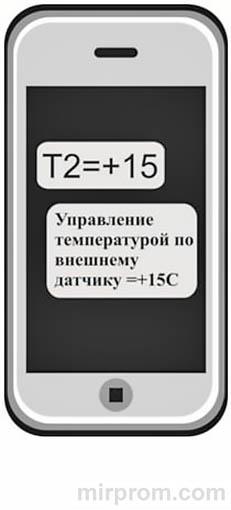

| T2=x | Поддержание температуры по внешнему датчику | T2=+22 |

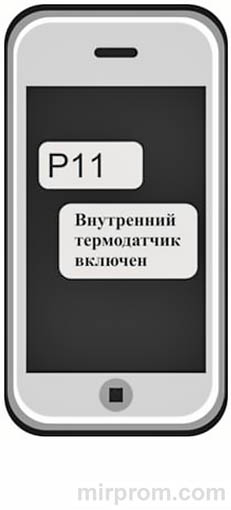

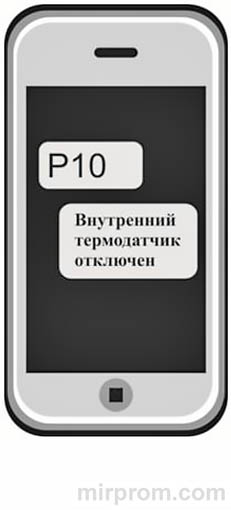

| P10 / P20 | Отключение встроенного / внешнего датчика | P10 |
| P11 / P21 | Включение встроенного / внешнего датчика | P11 |
При активации режима поддержания температуры модуль для управления котлом «Котел.ОК» автоматически замыкает реле при падении температуры ниже заданного значения и размыкает при достижении целевого показателя. Важно: при переключении между датчиками управление по предыдущему автоматически отключается.

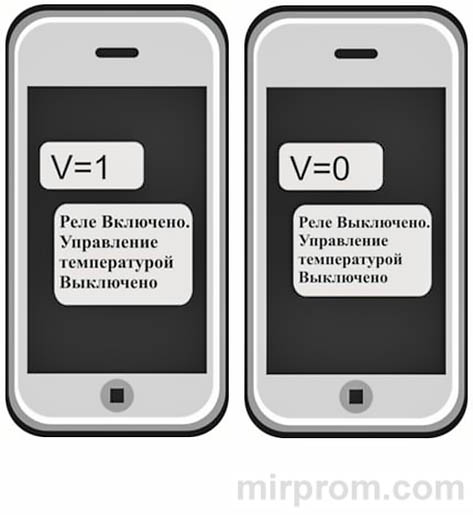

Использование в режиме дистанционного реле
Устройство можно применять как удалённый выключатель для управления любой нагрузкой до 2 кВт:
- → Отправьте команду V=1 для включения реле
- → Отправьте команду V=0 для выключения реле
В этом режиме автоматическое поддержание температуры отключается, но контроль тревожных порогов сохраняется. Для возврата к термостатированию отправьте команду T1 или T2 с нужным значением.
⚠️ Все электромонтажные работы выполняйте только при отключённом питании! Соблюдайте технику безопасности при работе с сетью 220 В.

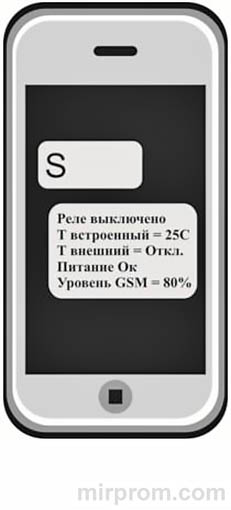

Запрос состояния устройства и баланса SIM-карты
Для получения актуальной информации о работе модуля используйте следующие команды:
| Способ | Действие | Пример ответа |
|---|---|---|
| Звонок на номер | Автоматическая отправка статуса | Реле выключено| Т встроенный=25С| Питание Ок| GSM=80% |
| SMS: S | Запрос состояния | То же, что при звонке |

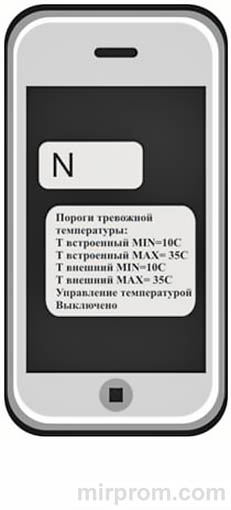

| SMS: N | Запрос установленных параметров | Пороги тревожной температуры: Т встр. MIN=10C, MAX=35C... |
| SMS: B*nnn# | Запрос баланса (nnn — код оператора) | Ваш баланс: 150.50 руб. |
Пример расшифровки статуса:
- ✓ «Отопление Включено» — реле замкнуто, котёл работает
- ✓ «Т внешний = 27 С» — температура по внешнему датчику
- ✓ «Питание Выкл» — работа от резервного аккумулятора
- ✓ «Уровень GSM = 80%» — хороший сигнал сети
Возможные неисправности и способы устранения
Даже при аккуратном использовании могут возникать типичные ситуации. Ниже — решения наиболее частых проблем.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Индикаторы «G» и «Pr» мигают | Не распознана SIM-карта | Отключите питание, проверьте установку карты, повторите настройку |
| Индикатор «GSM» не горит | Нет регистрации в сети | Проверьте баланс, уровень сигнала, отключите PIN-код на карте |
| Индикатор «Настройка» не горит | Не активирован режим программирования | Удерживайте кнопку «Настройка» 2 секунды, перезагрузите устройство |
| Не приходят тревожные SMS | Неправильные пороги или номер не привязан | Проверьте команды UT и привязку номера через звонок |
| Реле не срабатывает | Неправильная схема подключения или перегрузка | Проверьте подключение к клеммам, убедитесь, что нагрузка ≤2 кВт |
Для полного сброса настроек удерживайте кнопку «Настройка» 5 секунд — индикатор мигнёт 3 раза, память очистится. После этого выполните настройку заново.
Технические параметры и условия эксплуатации
Модуль для управления котлом «Котел.ОК» разработан для надёжной работы в условиях загородного дома или дачи.
| Параметр | Значение |
|---|---|
| Диапазон температур | –55…+125 °C (датчики) |
| Рабочая температура устройства | –30…+55 °C |
| Влажность | до 85% (без конденсата) |
| Питание | 12 В, 1 А (адаптер в комплекте) |
| Потребляемый ток | 50 мА |
| Резервный аккумулятор | 100 мА·ч |
| GSM-модуль | 4-полосный: 850/900/1800/1900 МГц |
| Антенна | Внешняя, разъём SMA |
| Габариты | 62 × 67 × 31 мм |
| Вес | не более 100 г |

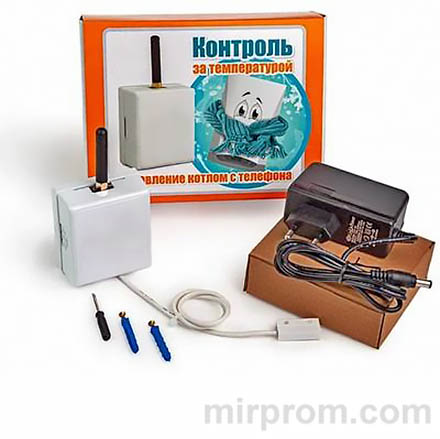

В комплект поставки входит:
- ✔ Модуль «Котел.ОК»
- ✔ GSM-антенна
- ✔ Блок питания 12 В
- ✔ Крепёжный комплект
- ✔ Руководство по настройке и эксплуатации
Устройство сертифицировано для использования в сетях стандарта GSM и соответствует требованиям электромагнитной совместимости. При соблюдении рекомендаций производителя модуль для управления котлом «Котел.ОК» обеспечивает годы стабильной работы, позволяя контролировать систему отопления из любой точки мира. Простота настройки, надёжная защита от сбоев питания и гибкое управление через привычные SMS делают этот прибор незаменимым помощником для владельцев автономных систем отопления.
