Инструкция Табло электронное Импульс

Основные возможности электронного табло Импульс

Где и как применяется устройство

Электронное табло Импульс — это универсальное решение для отображения времени, даты, температуры, влажности, давления и других параметров в реальном времени. Представьте себе производственный цех, вокзал или офис: везде, где важна точность и наглядность информации, это устройство работает безупречно.

Скажу прямо: функционал устройства впечатляет. Модель Импульс поддерживает работу с пультом ДУ, синхронизацию по GPS, подключение к ПК и даже организацию единой часовой сети из десятков устройств. Это факт, который стоит учитывать при выборе оборудования.

Управление через пульт дистанционного управления

Как войти в режим изменения параметров

Вы наверняка сталкивались с ситуацией, когда нужно быстро поправить настройки, а интерфейс запутанный. Здесь всё иначе. Для входа в режим редактирования достаточно нажать соответствующую кнопку на пульте — и первая цифра параметра начинает мигать. Логично? Ещё бы.

Цифровые кнопки «0»–«9» позволяют вводить новые значения. После каждой цифры курсор автоматически сдвигается вправо. Удобно, не правда ли? После ввода последней цифры табло подтверждает изменение пятикратным миганием дисплея. Просто и наглядно.

Навигация между параметрами

Если кнопка отвечает за один параметр — устройство сразу возвращается в рабочий режим. Если же кнопка управляет группой настроек, табло плавно переходит к следующему пункту. Такой подход экономит время. Проверено.

Кстати, выход из любого режима корректировки выполняется одной кнопкой — «ВЫХОД». Никаких сложных комбинаций. Это серьёзный аргумент в пользу эргономики.

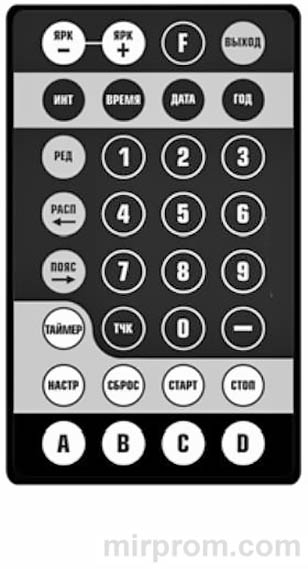

Рис. 1. Пульт ДУ с основными кнопками управления параметрами

Настройка времени, даты и часового пояса

Ручная установка времени и даты

Вход в режим установки времени — кнопка «ВРЕМЯ», даты — «ДАТА», года — «ГОД». Всё интуитивно. Значения вводятся цифровыми кнопками, мигающий курсор подсказывает позицию. Бывает и так, что простая логика работает лучше сложных меню.

Корректировка часового пояса для GPS-моделей

По умолчанию табло с GPS-приёмником показывает московское время. Нужен другой пояс? Нажмите «ПОЯС» и введите поправку относительно Гринвича. Для Москвы это 003 часа. Всё.

Важно добавить: точность синхронизации по GPS составляет ±1 секунда. Это критично для объектов, где важна координация во времени — транспортные узлы, энергетика, логистика.

Регулировка отображения параметров на дисплее

Продолжительность показа каждого параметра

Для каждого параметра можно задать время отображения от 00 до 99 секунд. Ввели 00 — параметр скрыт. Гибко? Безусловно. Вход в режим — кнопка «ИНТ». Значения вводятся по очереди, символ параметра отображается на первых двух знакоместах, длительность — на следующих двух.

Вот примерная последовательность:

• ✔️ «t XX» — время
• ✔️ «d XX» — дата
• ✔️ «^⭘ XX» — температура 1
• ✔️ «^⍜ XX» — температура 2 (не во всех моделях)
• ✔️ «H XX» — влажность
• ✔️ «P XX» — давление
• ✔️ «rdXX» — радиация

Настройка яркости индикатора

Кнопки «+ ЯРК» и «- ЯРК» позволяют выбрать одну из 10 градаций яркости. Работает в любых условиях освещения. Это удобно, когда табло установлено в помещении с переменным светом — цех, зал ожидания, улица под навесом.

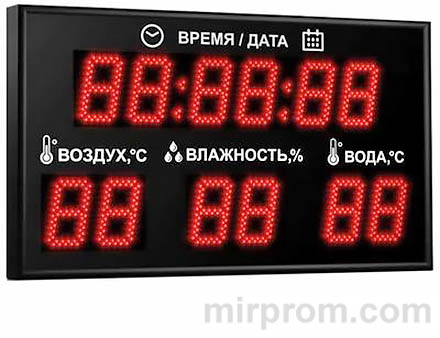

Рис. 2. Пример отображения параметров на дисплее табло

Защита от несанкционированного доступа

Как работает пароль на ИК-пульте

В некоторых модификациях предусмотрена функция номера-пароля (1–9). Зачем? Чтобы табло не реагировало на чужие пульты, если рядом установлены аналогичные устройства. Практика показывает: это спасает от случайных изменений в многоприборных зонах.

Алгоритм прост: нажимаете «РЕД» → на дисплее появляется пароль → вводите ту же цифру на пульте → доступ открыт. Бездействие 30 секунд — доступ снова закрыт. Надёжно и без лишних сложностей.

⚠️ Внимание: режим коррекции доступен для всех параметров, даже тех, что не реализованы в вашей версии табло. Изменение таких настроек не влияет на работу устройства, но лучше не экспериментировать без необходимости.

⚠️ Ещё момент: не используйте функциональный режим (кнопка «F»). Он предназначен для заводской настройки. Самостоятельное вмешательство может нарушить работу табло. Стоит подумать, прежде чем нажимать.

Синхронизация нескольких табло в единую сеть

Подключение мастер- и ведомых часов

Функция синхронизации позволяет объединить до 100 устройств в единую часовую сеть. Мастер-часы (индекс -MS или -PMS) рассылают сигнал, ведомые (индекс -SS) принимают и корректируют время. Выходит, что все табло показывают абсолютно одинаковое время. Это мощно.

Схема соединения и выбор кабеля

Соединение параллельное: выход синхронизации мастера → вход каждого ведомого устройства. На корпусе есть двухконтактная винтовая клемма. Кабель — любой двухжильный для слаботочных сигналов, например КСПВ 2×0,5. Полярность не важна. Просто, надёжно, без лишних затрат.

Мастер выдаёт сигнал в 00:00 каждого часа. Ведомые обнуляют минуты и секунды, подстраивают часы. Точность? Высокая. Особенно если мастер получает время по GPS.

Управление через компьютер: программа ClockCtl

Подключение и настройка связи RS232

Программа ClockCtl.exe работает под Windows, не требует установки. Подключили кабель (DB-9 на ПК, MiniNC-4 на табло) → запустили программу → выбрали COM-порт → нажали «Считать». Готово. Текущие настройки отобразятся в интерфейсе.

Если связи нет — появится «Ошибка связи». Проверяете кабель, порт, драйверы. Всё стандартно, но эффективно.

Автосинхронизация по системному времени ПК

Кнопка «Синхронизация» мгновенно корректирует время табло по данным программы. А режим «Автосинхронизация» позволяет настроить автоматическую коррекцию: ежеминутно, ежечасно или раз в сутки.

Чтобы функция работала постоянно:

1. → Установите флажок «Запуск в режиме автосинхронизации»
2. → Добавьте программу в автозагрузку Windows
3. → Контролируйте работу по иконке в трее

Получается, что табло всегда показывает точное время без ручного вмешательства. Это экономит время и снижает риск ошибок. Имеет смысл, правда?

Режим таймера-секундомера (опция -TMR)

Настройка пределов и направления счёта

Вход в режим — длительное нажатие «ТАЙМЕР». Настройка — кнопка «НАСТР». По очереди задаёте: нижний предел, верхний предел, тип счёта. Значения сохраняются в энергонезависимой памяти.

Тип счёта:

• ★ Ввод «0» (отображается «60») — прямой счёт
• ★ Ввод «1» (отображается «61») — обратный отсчёт

Управление запуском, паузой и сбросом

Запуск — «СТАРТ», пауза — «СТОП», сброс — длительное нажатие «СБРОС» во время паузы. Формат отображения зависит от разрядности индикатора: [ММ:СС] или [ЧЧ:ММ:СС]. Всё логично и под рукой.

Представьте: спортивное мероприятие, производственный процесс, лабораторный эксперимент. Точный отсчёт времени — это не просто удобно, это необходимо. Табло Импульс справляется с задачей.

Функция «Звонок»: расписание будильников

Программирование времени и дней срабатывания

До 50 будильников с индивидуальной настройкой. Вход — кнопка «РАСП». Параметры: номер (01–50), включение (0/1), время (0000–2359), длительность сигнала (001–255, с десятыми долями секунды), дни недели (код 001–127).

Ввод значений — цифровые кнопки. После каждой цифры курсор сдвигается. Подтверждение — троекратное мигание дисплея. Интуитивно, без лишних шагов.

Расчёт кода дней недели для гибкого расписания

Дни недели кодируются суммой значений:

Например, будни (пн–пт): 1+2+4+8+16 = 31. Выходные (сб–вс): 32+64 = 96. Гибкость настройки — это то, что ценят пользователи. Не всё так просто, как кажется на первый взгляд, но разобраться легко.

Типовые вопросы при эксплуатации и их решение

Что делать, если табло не реагирует на пульт

Возможно, активирована защита паролем. Нажмите «РЕД», введите код. Или проверьте батарейки в пульте, угол наведения, расстояние. Бывает и так, что проблема решается за минуту.

Как восстановить связь с компьютером

Проверьте: правильный ли COM-порт выбран в программе, исправен ли кабель, установлены ли драйверы. Если ошибка связи сохраняется — попробуйте другой порт или кабель. Практика показывает: в 9 из 10 случаев дело в мелочах.

Итоги: почему выбирают табло Импульс

Ключевые преимущества для пользователя

Подводя черту: электронное табло Импульс сочетает надёжность, гибкость настройки и простоту управления. Синхронизация по GPS, работа в сети, управление с ПК, таймер, будильники — функционал, который закрывает большинство задач.

• ☑️ Точность времени до ±1 секунды (GPS)
• ☑️ До 100 устройств в единой сети
• ☑️ 50 программируемых будильников
• ☑️ Защита от случайных изменений
• ☑️ Интуитивное управление с пульта и ПК

Есть нюансы? Конечно. Но они решаемы. Главное — устройство работает. И работает хорошо. Это факт.
