Инструкция Термогигрометр ТМФЦ-101

Назначение гигрометра ФАРМАЦЕВТ в фармацевтике и медицине

Соответствие нормативным требованиям и стандартам

Гигрометр ФАРМАЦЕВТ ТМФЦ-101 — это не просто прибор для измерения температуры и влажности. Это надёжный инструмент, который помогает специалистам соблюдать жёсткие требования Росздравнадзора (приказы №646н, №706н, №9438) и СанПиН 2.1.3.2630-10. Представьте: хранение вакцин, термолабильных препаратов, контроль микроклимата в лечебных учреждениях. Ошибки здесь недопустимы. И устройство ФАРМАЦЕВТ создано именно для таких задач.

Скажу прямо: функционал модели ТМФЦ-101 впечатляет. Прибор работает как терморегистратор, ведёт архив данных, сигнализирует о нарушениях. Это факт, который оценили аптеки, лаборатории и склады медицинских учреждений.

Конструкция и органы управления ТМФЦ-101

Лицевая панель: кнопки и индикация

Вы наверняка обращали внимание, что удобство управления часто решает больше, чем технические характеристики. Здесь производитель продумал всё. На лицевой панели расположены:

• ✔️ Кнопка «КОНТРОЛЬ» — включение режима мониторинга параметров
• ✔️ Кнопка «ДАТЧИК» — переключение между внутренним и внешним датчиком
• ✔️ Блок навигации: «+», «-», «В», «Д» — настройка параметров
• ✔️ ЖКИ-дисплей — отображение температуры, влажности, даты, времени

Всё под рукой, интуитивно понятно. Не всё так сложно, как кажется на первый взгляд.

Задняя панель: крепление и питание

Сзади прибор оснащён пазами для настенного монтажа и выдвижным упором для установки на горизонтальную поверхность. Батарейный отсек закрывается крышкой — просто, надёжно, без лишних деталей. Кстати, разъём micro-USB позволяет подключить сетевой адаптер: при подключении питание автоматически переключается на сеть, независимо от батареек. Удобно, правда?

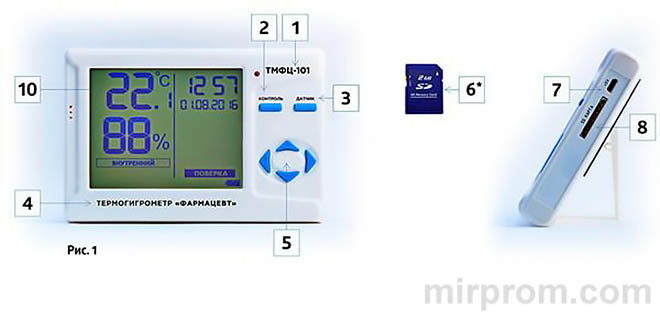

Рис. 1. Лицевая панель ТМФЦ-101: расположение кнопок и индикаторов

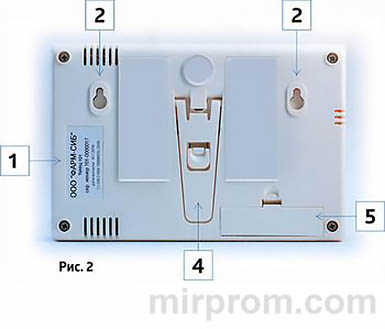

Рис. 2. Задняя панель: пазы для монтажа и отсек питания

Установка и подготовка к работе

Требования к месту монтажа

Гигрометр ФАРМАЦЕВТ устанавливают специалисты предприятия-изготовителя, торгующей организации или уполномоченный персонал медучреждения. Важно: воздух в помещении не должен содержать пыль, пары масла и другие загрязнения. Если прибор занесли с холода — дайте ему прогреться минимум 2 часа. Это не прихоть, а необходимость для точности измерений.

В месте установки недопустимы вибрации и источники тепла/холода, создающие перепад температур более 2 °С. Логично? Ещё бы. Иначе показания будут искажены.

Подключение питания и первичный запуск

Установите батарейки, соблюдая полярность (схема указана в отсеке). После этого ТМФЦ-101 включится автоматически: на дисплее отобразятся предустановленные дата и время, тип датчика, текущие значения температуры и влажности. Просто и наглядно.

Если предполагается длительное хранение (более 3 месяцев) — извлеките элементы питания. Это продлит их срок службы. Практика показывает: мелочи вроде этой экономят время и деньги.

Поверка прибора: обязательный интервал

Для подтверждения метрологических характеристик поверку проводят каждые 24 месяца. За два месяца до истечения срока на дисплее появляется мигающая надпись «ПОВЕРКА», затем — постоянная. Не игнорируйте: своевременная поверка — это не бюрократия, а гарантия точности. Имеет смысл, правда?

Настройка времени и даты

Вход в режим корректировки

Нажмите и удерживайте кнопку «В» 3–5 секунд до двойного звукового сигнала. В правом верхнем углу дисплея начнут мигать символы времени (ЧЧ:ММ) и даты (ДД.ММ.ГГГГ). Всё.

Для изменения значений используйте кнопки «+» (увеличение) и «-» (уменьшение). Переход между полями — кнопки «Д» (вправо) и «В» (влево). Циклическая навигация упрощает процесс: не нужно искать начало, если пропустили нужный пункт.

Завершение настройки — снова удерживайте «В» до сигнала. Значения сохраняются автоматически. Быстро, без лишних действий.

Работа с датчиками измерения

Переключение между датчиками

Кнопка «ДАТЧИК» позволяет циклически переключать активный источник данных. На дисплее отображаются:

• ★ Температура в формате «ХХ.х °С» (верхняя строка)
• ★ Влажность в формате «ХХ %» (средняя строка)
• ★ Тип активного датчика (нижняя строка)

Важно добавить: в модели ТМФЦ-101 внешний датчик не предусмотрен, поэтому соответствующие значения отображаются как нулевые. Это нормально и не влияет на работу внутреннего сенсора.

Автоматическая запись данных во внутреннюю память

Прибор сохраняет показания каждые несколько минут. Объёма памяти хватает на 4 месяца непрерывной записи. Если в течение 2 месяцев не выгружать данные на SD-карту, появится мигающая надпись «ПАМЯТЬ». К концу 4-го месяца надпись перестаёт мигать — память переполнена, новые данные перезаписывают старые по кругу. Чтобы сбросить индикацию — выполните выгрузку (см. раздел ниже).

Настройка контролируемых диапазонов

Вход в режим настройки пределов

Удерживайте кнопку «Д» 3–5 секунд до сигнала. На дисплее появится надпись «КОНТРОЛЬ», под ней — пиктограммы «Т °С» и «HR %». Мигает первый доступный диапазон температуры.

Активация диапазона: нажмите «+» — он выделится тёмным и перестанет мигать. Пропуск: нажмите «-». Навигация влево/вправо — кнопки «В» и «Д». Повторите для всех нужных диапазонов температуры и влажности.

⚠️ Обратите внимание: можно активировать только соседние диапазоны. Например, «+2…+8» и «+8…+15» — можно. «+2…+8» и «+15…+25» без среднего — нельзя. Это ограничение программы, а не прибора. Стоит подумать при планировании параметров.

Режим контроля и сигнализация

Включение и отключение мониторинга

Длительное нажатие «КОНТРОЛЬ» (3–5 секунд) включает режим. На дисплее справа появляется надпись «КОНТРОЛЬ» и выбранные диапазоны. Выключение — та же комбинация.

При выходе значений за установленные пределы:

1. → Мигает выделенный диапазон на дисплее
2. → Появляется надпись «ТРЕВОГА»
3. → Срабатывает звуковой и световой сигнал

Это серьёзно: система не пропустит критическое отклонение. Особенно важно при хранении вакцин и термолабильных препаратов.

Индикация поверки и серийного номера

Просмотр служебной информации

Удерживайте кнопку «+» 3–5 секунд. На дисплее поочерёдно отобразятся:

• ✔️ Серийный номер (формат «СН -- ХХ ХХ ХХ»)
• ✔️ Дата последней поверки («П--- ДД.ММ.ГГГГ»)
• ✔️ Дата следующей поверки («ПС--- ДД.ММ.ГГГГ»)

Ещё одно нажатие «+» — выход из режима. Удобно для быстрой проверки статуса прибора без подключения к ПК.

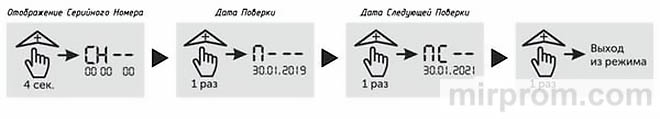

Рис. 3. Экран в режиме просмотра служебных данных

Работа с данными: запись и анализ

Запись архива на SD-карту

Перед использованием карту необходимо инициализировать через программу «FS_Service Software» (скачивается с www.ccbox.ru). Вставьте карту в разъём сбоку прибора — на дисплее появится значок «двойные стрелки». Короткое нажатие «-» запускает запись, значок начинает мигать. После завершения — значок гаснет, карту можно извлекать.

Совет: удаляйте SD-карту сразу после записи. Это экономит заряд батарей. Маленькая хитрость, но работает.

Обработка данных на компьютере

Запустите на ПК программу «TH_Service Software» (версия 1.28.2 или новее), вставьте карту в компьютер и следуйте инструкциям ПО. Программа позволяет визуализировать графики, формировать отчёты, экспортировать данные. Выходит, что весь цикл — от измерения до отчёта — занимает минуты. Это мощно.

Питание и контроль заряда

Индикация уровня заряда

В правом нижнем углу дисплея отображается пиктограмма батарейки, разделённая на три сегмента. Полный заряд — все сегменты активны. Частичный разряд — один или два сегмента. Просто и наглядно: не нужно гадать, когда менять элементы.

При подключении сетевого адаптера загорается подсветка дисплея, питание переключается на сеть. Батарейки в это время не расходуются. Экономия ресурсов — это то, что ценят пользователи.

Преимущества гигрометра ФАРМАЦЕВТ ТМФЦ-101

Ключевые выгоды для специалистов

Подводя черту: прибор ФАРМАЦЕВТ ТМФЦ-101 сочетает точность, надёжность и удобство. Соответствие нормативам, автоматический архив, сигнализация, работа от сети и батареек — функционал, который закрывает задачи фармацевтического контроля «под ключ».

Есть нюансы? Конечно. Но они решаемы. Главное — устройство работает. И работает хорошо. Это факт.

Вам это знакомо: когда прибор просто выполняет свою задачу, не требуя постоянного внимания. Именно так и работает ФАРМАЦЕВТ. Проверено.
