Вы наверняка сталкивались с задачей защитить протяжённый периметр — будь то складской комплекс, дачный посёлок или производственная территория. Извещатели Барьер 200/100/50 решают эту проблему элегантно: создают невидимый луч между передатчиком и приёмником, фиксируя любое вторжение. Это факт.
Процессорная обработка сигнала, работающая на частоте 24,15 ГГц, — вот что отличает Барьер от аналогов. Система игнорирует дождь, туман, снежную метель, даже поле ЛЭП до 500 кВ. При этом реагирует на нарушение зоны человеком. Логично?
Преимущества извещателей Барьер для охраны объектов
Высокая обнаружительная способность и помехоустойчивость
Скажу прямо: надёжность Барьер 200/100/50 проверена в разных климатических зонах — от Калининграда до Владивостока. ✔️ Процессор анализирует сигнал по сложным алгоритмам, отсекая ложные срабатывания от птиц, мелких животных, колебаний растительности. ✔️ «Сухие» контакты реле обеспечивают совместимость с большинством ППК: Болид, Гранит, Астра. ✔️ Монтаж не требует спецоборудования — справится монтажник средней квалификации.
Впрочем, не всегда всё идеально. Если участок сильно зарос или рядом проходит оживлённая трасса — потребуются дополнительные меры. Но об этом чуть позже.
Принцип работы и технология обнаружения
Процессорная обработка сигнала на частоте 24,15 ГГц
Извещатели Барьер 200/100/50 формируют узконаправленный луч. Передатчик излучает сигнал, приёмник его ловит. Любое препятствие в зоне меняет параметры — система реагирует. Частота 24,15 ГГц выбрана неслучайно: она не требует разрешения ГКРЧ, минимизирует влияние атмосферных помех.
Что это даёт на практике? Узкую зону обнаружения — меньше ложных срабатываний. Стабильную работу в туман, дождь, снегопад. Возможность работы рядом с мощными электроустановками. Имеет смысл, правда?
Области применения: где эффективны извещатели
Промышленные объекты и частные владения
Представьте: аэропорт, электростанция, склад с ценным грузом. Извещатели Барьер 200/100/50 охраняют прямолинейные участки до 200 метров. Частный сектор? Тоже вариант — особенно если периметр длинный, а бюджет ограничен.
Знакомо? Когда нужно защитить много метров забора, а ставить датчики на каждый столб — дорого и неудобно. Барьер закрывает весь пролет одним комплектом. Экономия времени, средств, нервов.
Подключение и базовая настройка системы

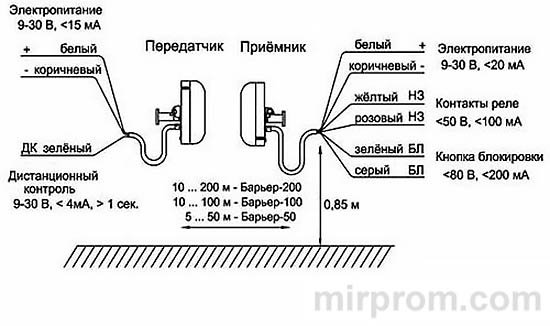

Схема подключения к приёмно-контрольным панелям
Подключить Барьер 200/100/50 несложно. Используется стандартная схема с «сухими» контактами реле. Это значит — совместимость с Болид, Гранит, Астра и другими популярными панелями. Никаких сложных протоколов, драйверов, настроек ПО.
Достаточно подключить питание и сигнальные провода. Впрочем, перед первым запуском — обязательна юстировка. Без неё система может работать нестабильно.
Правила установки и юстировки извещателей
Настройка положения передатчика и приёмника

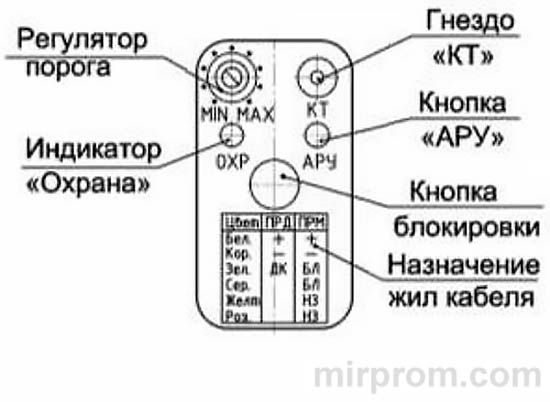

Направьте передатчик и приёмник друг на друга — используйте прицел на боковой панели. Подключите вольтметр к гнезду «КТ», нажмите кнопку «АРУ». Поворачивайте блоки в горизонтальной и вертикальной плоскостях, добиваясь максимального сигнала.
Если сигнал меньше 1,0 В — проверьте участок: возможно, есть препятствия или нарушение требований к зоне. Если больше 4,7 В — слегка разъюстируйте вверх, чтобы получить 4,5–4,7 В. После настройки отпустите «АРУ». Просто?
Настройка порога срабатывания для надёжной работы
Контрольные проходы и регулировка чувствительности
Установите регулятор порога в положение «MAX». Пройдите в середине участка — между проходами делайте паузу 5 секунд, выходите из зоны на 2 метра. Срабатывание видно по погасанию индикатора «ОХР».
Постепенно снижайте порог до уверенного срабатывания. Проверьте в разных точках по длине участка. Важно: избегайте слишком низких значений — это снижает помехоустойчивость. Баланс — вот что нужно.

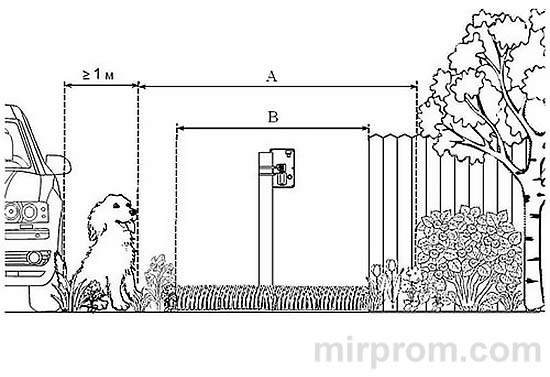

Требования к охраняемому участку и зонам обнаружения
Параметры зон А и В в зависимости от длины участка
Длина зоны обнаружения L:
10…100 м — для Барьер-200, Барьер-100;
10…40 м — для Барьер-50.
В зоне В поддерживайте: высоту травы ≤0,3 м, снега ≤0,5 м, неровностей ≤±0,3 м. Посторонние предметы — только отдельные столбы не ближе 0,5 м от оси. В зоне А — никаких кустов, деревьев, колеблющихся элементов. Движение транспорта — не ближе 1 м от зоны А.
Таблица параметров зон для разных длин участка
Как использовать данные таблицы при монтаже
| Длина участка, м | 10 | 25 | 50 | 100 | 200 |
| Ширина зоны А, м, не менее | 2,5 | 3,0 | 3,4 | 3,9 | 4,5 |
| Ширина зоны В, м, не менее | 0,5 | 0,7 | 1,0 | 1,5 | 2,1 |
Практика показывает: чем длиннее участок, тем шире должны быть зоны. Это логично — луч расширяется с расстоянием. Используйте таблицу как чек-лист при подготовке периметра. Не факт, что всё получится с первого раза, но зато система будет работать стабильно.
Устранение ложных срабатываний: практические решения
Основные причины и методы их устранения
Ложные срабатывания — не приговор. Чаще всего причина в трёх вещах:
→ Участок не соответствует требованиям (зарос, есть препятствия);
→ Неправильная юстировка (луч не точно наведён);
→ Порог срабатывания выставлен слишком низко.
Что делать? Приведите участок в порядок, повторите юстировку, отрегулируйте порог. Звучит просто — и это действительно работает. Если проблема остаётся — проверьте кабели, контакты, питание. Бывает и так.
Обслуживание и контроль состояния системы
Регулярный осмотр и профилактика
Извещатели Барьер 200/100/50 не требуют сложного обслуживания. Достаточно периодически осматривать блоки, проверять кабели, очищать от пыли и наледи. Основное внимание — состоянию участка: вовремя косить траву, убирать снег, контролировать появление новых препятствий.
Справедливости ради: если периметр в хорошем состоянии, система работает годами без нареканий. Проверено.
Технические характеристики и выбор модификации
Дальность действия и температурный диапазон
Выбирайте модификацию под задачу:
★ Барьер-50: до 40 м, компактный, для коротких участков;
★ Барьер-100: до 100 м, универсальный вариант;
★ Барьер-200: до 200 м, для протяжённых периметров.
Широкий выбор по рабочей температуре позволяет использовать извещатели в разных климатических зонах. От -40°С до +50°С — Барьер 200/100/50 работает стабильно. Это серьёзно.
Итог? Извещатели Барьер 200/100/50 — проверенное решение для охраны периметра. Процессорная обработка, помехоустойчивость, простота монтажа. Если вам нужна надёжность без переплат — стоит присмотреться. А дальше — решать вам.
