Вы когда-нибудь задумывались, почему обычные дымовые извещатели иногда «молчат» при реальном задымлении? Адресно-аналоговый ИП 212-64-R3 решает эту проблему принципиально иначе: он не просто фиксирует факт дыма, а передаёт точный уровень задымлённости на пульт. Это факт.
Представьте: офисное здание, сотни помещений. При срабатывании обычного датчика охрана бежит «на этаж», тратя минуты на поиск источника. ИП 212-64-R3 сообщает точный адрес — комната 314, северный коридор. Экономия времени? Однозначно. А в случае пожара каждая секунда на счету.
Как обнаружить дым на ранней стадии с точной адресацией
Чувствительность 0,05-0,2 дБ/м: настройка под конкретные условия
Скажу прямо: универсальной чувствительности не существует. Кухня, склад, серверная — везде разная фоновая запылённость. ИП 212-64-R3 позволяет настраивать порог срабатывания в диапазоне 0,05-0,2 дБ/м. Это значит — можно «приучить» датчик игнорировать лёгкую пыль, но чутко реагировать на дым. Логично?
Впрочем, не всё так просто. Если в помещении постоянно работает оборудование с выбросом аэрозолей — даже адресный датчик может давать ложные сигналы. Решение? Правильный выбор места установки + регулярное обслуживание. Об этом — ниже.
Оптическая технология с микроконтроллерной обработкой
Как микроконтроллер анализирует сигнал от дымовой камеры
Внутри ИП 212-64-R3 — оптико-электронная система и плата с микроконтроллером. Светодиод излучает импульсы, фотоприёмник фиксирует отражение от частиц. Но в отличие от простых датчиков, здесь сигнал не просто сравнивается с порогом — он обрабатывается по специальным алгоритмам.
Что это даёт? Умное отсеивание помех: кратковременные всплески, пыль, конденсат не вызывают ложного «Пожара». При этом реальное задымление фиксируется за секунды. Работает — и точка.
Автокомпенсация запыленности: адаптация к условиям
Как система поддерживает чувствительность при загрязнении оптики
Знакомо? Когда датчик со временем «зарастает» пылью и перестаёт видеть дым. ИП 212-64-R3 решает проблему элегантно: встроенный алгоритм автоматически компенсирует накопление пыли в камере. Чувствительность не падает — даже через годы эксплуатации.
При достижении критического уровня запылённости извещатель передаёт на пульт сигнал «Загрязнение». Это не авария — просто подсказка: пора почистить. После продувки работоспособность восстанавливается полностью. Удобно, правда?
Преимущества адресно-аналоговой системы Рубеж
Совместимость с ППКОПУ Рубеж-2ОП и контроллерами КАУ
✔️ ИП 212-64-R3 работает с приборами Рубеж-2ОП прот. R3, Рубеж-КАУ1/КАУ2 прот. R3;
✔️ Подключение к адресной линии связи без учёта полярности — монтаж проще;
✔️ Передача не только факта «Пожар», но и уровня задымлённости — больше информации для принятия решений;
✔️ Автоматическая диагностика и сигнализация о неисправностях — меньше ручных проверок.
Есть нюанс: при использовании изолятора шлейфа ИЗ-1Б-R3 извещатель занимает два адреса вместо одного. Но зато система сохраняет работоспособность даже при коротком замыкании в сегменте. Баланс — вот что важно.

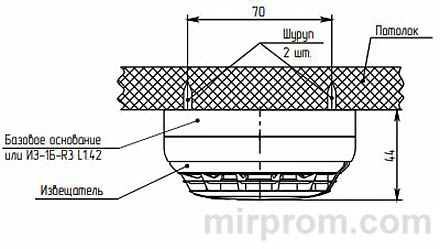

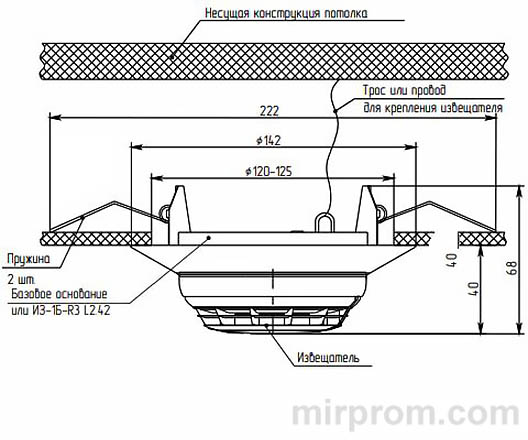

Монтаж на подвесной потолок: пошаговая установка
Выбор базового основания: W2.02, W2.03 или ИЗ-1Б-R3 L2.42
→ Определите тип потолка: несущая конструкция или подвесная система;
→ Для подвесного потолка используйте основания W2.02 (2 контакта) или W2.03 (3 контакта + площадка для экрана);
→ Закрепите основание согласно проекту, подключите провода АЛС;
→ Установите ИП 212-64-R3 на основание до щелчка, сориентируйте световод вниз.
Важный момент: световод должен быть направлен вниз — чтобы индикация была видна при обслуживании. Не факт, что получится с первого раза, но зато потом — никаких проблем с диагностикой.
Подключение к адресной линии связи

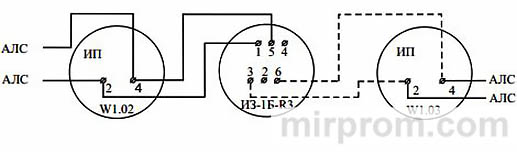

Схема подключения и особенности экранированных кабелей

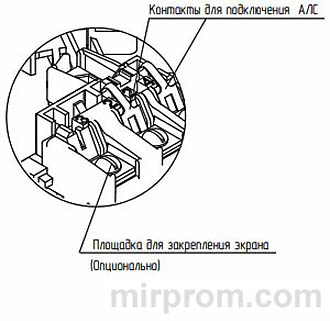

ИП 212-64-R3 подключается к АЛС двумя или тремя проводами — в зависимости от типа основания. Основания W1.03 и W2.03 имеют специальную площадку для подключения оплётки экранированного кабеля. Это снижает влияние электромагнитных помех.
Полярность не важна — подключайте как удобно. После монтажа снимите защитный колпак (если был). Готово. Просто?
Настройка и адресация извещателя в системе
Присвоение адреса через программатор ПКУ-1-R3 или прибор
Адресация — ключевой этап. Без уникального адреса прибор не «увидит» извещатель. Присвоить адрес можно двумя способами:
→ Через программатор ПКУ-1-R3: подключите ИП, задайте адрес, запишите в память;
→ Через прибор Рубеж-2ОП по АЛС: выберите устройство в меню, присвойте адрес удалённо.
Адрес сохраняется в энергонезависимой памяти ИП 212-64-R3 — даже при отключении питания. После подключения к системе прибор автоматически загружает настройки из конфигурации. Всё происходит «само».
Тестирование: кнопка ТЕСТ и оптический тестер ОТ-1
Как проверить связь с прибором без источника дыма
Кратковременно нажмите кнопку ТЕСТ на корпусе ИП 212-64-R3. Или направьте луч тестера ОТ-1 перпендикулярно световоду. Если всё в порядке — индикатор начнёт часто мигать 2-3 секунды, а на дисплее прибора появится сообщение «Тест «Кнопка» или «Тест «Лазер».
Для функциональной проверки используйте тестовый источник дыма (аэрозоль, генератор). Контролируйте: мигание индикатора 2 раза в секунду + сигнал «Пожар» на пульте. После проверки сбросьте зону с клавиатуры прибора. Практика показывает: такой тест раз в квартал — гарантия надёжности.
Расшифровка индикации: световой язык устройства
Как понять состояние ИП 212-64-R3 по миганию индикатора
| Состояние | Индикация |
| Дежурный режим | Мигает 1 раз в 4-5 секунд |
| Пожар | Мигает 2 раза в секунду |
| Тест | Частое мигание 2-3 секунды |
Запомнили? Редкое мигание — всё нормально, частое — тревога, очень частое — тест. Интуитивно, даже без инструкции. Ночью, в темноте — всё видно.
Регламентное обслуживание: чистка и диагностика
Продувка оптической системы сжатым воздухом
Раз в год — обязательно. Даже с автокомпенсацией пыль накапливается. Алгоритм:
→ Снимите ИП 212-64-R3 с основания (или работайте на месте);
→ Продуйте оптическую систему через щелевые отверстия сжатым воздухом 1-2 кг/см² в течение 1 минуты;
→ Используйте пылесос с функцией выдува или компрессор;
→ После установки на место — выполните тест (раздел 7.2).
Важно: не используйте влажные салфетки, растворители, абразивы. Только сухая чистка. Иначе — риск повреждения оптики. Справедливости ради: если соблюдать правила — датчик служит 10 лет без проблем.
Технические параметры для выбора и сравнения
Основные характеристики ИП 212-64-R3 в таблице
| Параметр | Значение |
| Чувствительность | 0,05-0,2 дБ/м (настраиваемая) |
| Питание | По АЛС, 28-36 В, без полярности |
| Ток в дежурном режиме | ≤0,2 мА (ИП), ≤0,5 мА (с ИЗ-1Б-R3) |
| Потребляемая мощность | ≤7,2 мВт |
| Рабочая температура | -35°С...+55°С |
| Влажность | до 93%, без конденсата |
| Степень защиты | IP40 (IP42 с КМЧ-10) |
| Срок службы | ≥10 лет |
| Наработка на отказ | ≥60 000 ч |
Обратите внимание: ИП 212-64-R3 сейсмостоек до 9 баллов по MSK-64, устойчив к воздушному потоку до 10 м/с и освещённости до 12 000 лк. Для промышленных объектов — серьёзное преимущество. Это серьёзно.
Итог? Адресно-аналоговый извещатель ИП 212-64-R3 — это не просто датчик, а интеллектуальный узел системы безопасности. Точная адресация, автокомпенсация запыленности, гибкая настройка. Если вам нужна защита, которая «думает» — стоит выбрать именно его. А дальше — решать вам.
