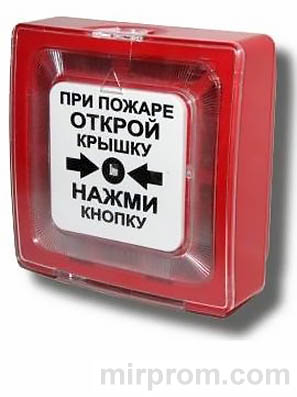

Вы когда-нибудь задумывались, что делать, если автоматические датчики не сработали, а дым уже виден? Ручной извещатель ИПР 513-10 — это ваша страховка: одно нажатие кнопки, и система получает сигнал тревоги. Это факт.
Представьте: склад, производство, общественное здание. Автоматика может «пропустить» начало возгорания из-за особенностей помещения. Но человек, заметивший опасность, нажимает кнопку — и пожарные получают сигнал мгновенно. Логично?
Как быстро активировать пожарную сигнализацию вручную
Усилие нажатия 25 Н: защита от случайных срабатываний
Скажу прямо: кнопка не должна срабатывать от случайного касания. ИПР 513-10 настроен так: начало смещения — при 15 Н, уверенное срабатывание — свыше 25 Н. Это значит — ребёнок не нажмет случайно, но взрослый в экстренной ситуации справится легко. Имеет смысл, правда?
Впрочем, не всё так просто. Если извещатель установлен в проходном месте — защитная крышка обязательна. Она предотвращает ложные нажатия, но не мешает в критический момент. Баланс — вот что важно.
Электроконтактный принцип формирования сигнала
Как изменение сопротивления до 500 Ом передаёт тревогу
Внутри ИПР 513-10 — электроконтактный механизм. В дежурном режиме сопротивление высокое. Нажали кнопку — контакты замыкаются, сопротивление падает до ≤500 Ом при токе 20 мА. Приёмно-контрольный прибор «видит» это изменение и формирует сигнал «Пожар».
Что это даёт? Надёжность: простая механика + электроника = минимум отказов. Совместимость: любой ПКП, работающий с двухпроводным шлейфом 9-30 В, «понимает» этот сигнал. Работает — и точка.
Совместимость с любыми приёмно-контрольными приборами
Питание 9-30 В: гибкость интеграции в существующие системы
Знакомо? Когда нужно встроить новый извещатель в старую систему — и начинаются проблемы с напряжением, полярностью, протоколами. ИПР 513-10 решает это элегантно:
✔️ Работает в диапазоне 9-30 В постоянного тока;
✔️ Подключение без учёта полярности (для базовой версии);
✔️ Формирует сигнал изменением сопротивления — универсальный «язык» для ПКП;
✔️ Ток потребления в дежурном режиме ≤50 мкА — не нагружает шлейф.
Есть нюанс: для версии исп.1 с «сухими контактами» нужен токоограничивающий резистор (в комплекте). Но зато появляется возможность управлять внешними устройствами: замками, вентиляцией, сиренами. Стоит внимания.
Монтаж на стену: пошаговая установка
Разметка, сверление, крепление основания
→ Рекомендуемая высота установки: 1,5-1,6 м от пола — удобно нажимать, видно индикацию;

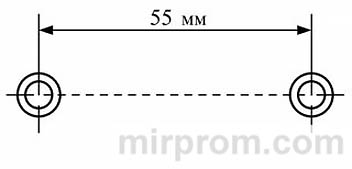

→ Разметьте два отверстия под шурупы ∅4 мм по шаблону;
→ Просверлите, вставьте дюбели;
→ Отсоедините корпус от основания (нажмите на замки отвёрткой), подключите провода к клеммам;

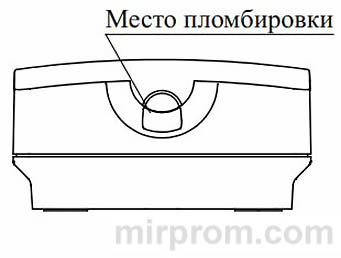

→ Приверните основание к стене, установите корпус до щелчка.
Важный момент: если извещатель хранился на морозе — выдержите 4 часа в тепле перед монтажом. Конденсат внутри — враг электроники. Понимаете?
Двухпроводная схема подключения для базовой версии
Подключение к шлейфу сигнализации: полярность и сечение
ИПР 513-10 подключается к двухпроводному шлейфу. Положительный провод — к клемме «+», отрицательный — к «-». Сечение жил: 0,35-1,5 мм².
После подключения — проверьте: нажмите кнопку, убедитесь в срабатывании (выпал флажок, горит индикатор, ПКП принял сигнал). Затем верните кнопку ключом. Просто?
Четырехпроводная модификация исп.1: расширенные возможности
«Сухие контакты» для управления внешними системами

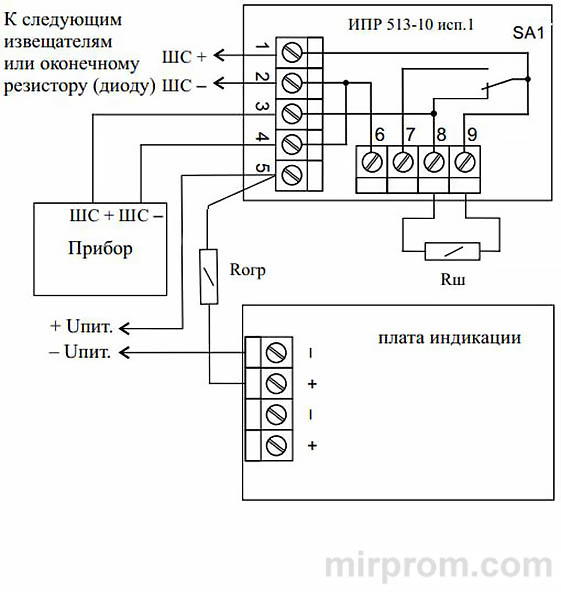

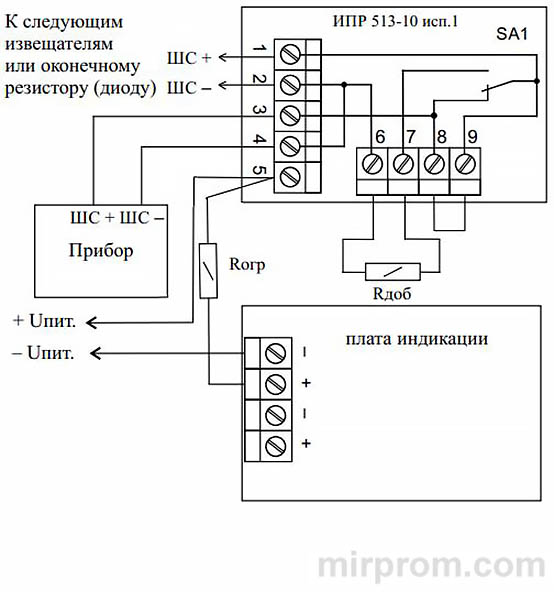

Версия ИПР 513-10 исп.1 — это два независимых канала:
→ Шлейф сигнализации (как в базовой версии);
→ «Сухие контакты» НЗ/НР типа для коммутации до 1 А при 30 В пост. тока или 125 В пер. тока.

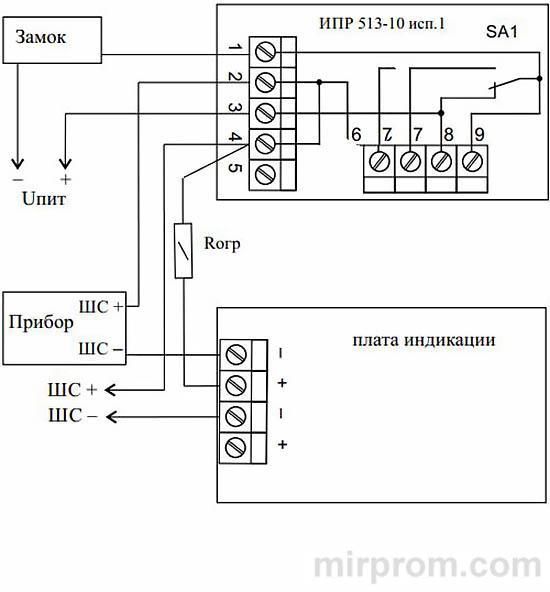

Что это даёт? Управление электромагнитными замками, запуск вентиляции, включение сирен — напрямую, без дополнительных реле. Схема подключения зависит от задачи: приложения Б, В, Г инструкции показывают варианты.
Проверка срабатывания и возврат в дежурный режим
Как вернуть кнопку ключом без повреждения механизма
После срабатывания сигнал сохраняется — это правильно, чтобы не пропустить тревогу. Но для возврата:
→ Возьмите ключ из комплекта (или штырь ∅≤3 мм);
→ Вставьте в центральное отверстие кнопки;
→ Нажмите в продольном направлении до щелчка;
→ Убедитесь: флажок скрылся, индикатор перешёл в режим мигания.
Практика показывает: раз в полгода такой тест — гарантия, что в критический момент всё сработает. Не факт, что вспомните в стрессе, но зато система будет готова.
Визуальная индикация: язык устройства
Как понять состояние по индикатору и флажку
| Состояние | Индикатор | Флажок |
| Дежурный режим | Мигает 1 раз в 3-8 с | Скрыт |
| Пожар | Постоянно светится | Выпал (виден) |
| Неисправность ШС | Не мигает / погас | Скрыт |
Запомнили? Мигание — норма, постоянный свет + флажок — тревога, нет индикации — проблема со шлейфом. Интуитивно, даже без инструкции.
Технические параметры для выбора и сравнения
Основные характеристики ИПР 513-10 в таблице
| Параметр | Значение |
| Напряжение питания | 9-30 В пост. тока |
| Ток в дежурном режиме | ≤50 мкА при 20 В |
| Сопротивление в режиме «Пожар» | ≤500 Ом при 20 мА |
| Усилие срабатывания | >25 Н |
| Коммутируемый ток (исп.1) | ≤1 А (30 В пост. / 125 В пер.) |
| Рабочая температура | -40°С...+60°С |
| Влажность | до 93%, без конденсата |
| Степень защиты | IP41 |
| Срок службы | ≥10 лет |
| Наработка на отказ | ≥60 000 ч |
Обратите внимание: влагозащищённое исполнение маркируется знаком «Вл.защ.» — для помещений с повышенной влажностью. Это серьёзно.
Регламентное обслуживание: проверка раз в полгода
Что входит в плановую проверку работоспособности
Раз в 6 месяцев — обязательно:
→ Внешний осмотр: нет ли повреждений, загрязнений, коррозии;
→ Тест нажатием: кнопка → флажок + индикатор + сигнал на ПКП;
→ Возврат ключом: проверка механизма сброса;
→ Контроль шлейфа: индикатор должен мигать в дежурном режиме.
Справедливости ради: если монтаж выполнен правильно, а помещение без агрессивных факторов — извещатель работает годами без вмешательства. Но проверка — это не про недоверие, это про гарантию.
Диагностика неисправностей: быстрые решения
Что делать, если кнопка не формирует сигнал
Чаще всего причина одна — обрыв проводов шлейфа. Алгоритм:
→ Проверьте целостность проводов от ИПР до ПКП;
→ Убедитесь в надёжности контактов в клеммах;
→ Прозвоните шлейф мультиметром;
→ При необходимости — устраните обрыв, восстановите соединение.
Если проблема не в проводах — возможно, неисправен сам извещатель. В гарантийный срок (18 месяцев с ввода, но ≤24 с выпуска) — возврат производителю: Саратов, ул. Ульяновская, 25, ООО «Рубеж». Не без проблем, но решаемо.
Итог? Ручной извещатель ИПР 513-10 — это простой, но критически важный элемент системы безопасности. Надёжная механика, универсальная совместимость, визуальная индикация. Если вам нужна защита, которая не подведёт в ручном режиме — стоит установить уже сегодня. А дальше — решать вам.
