Быстрая настройка частоты: обрезка вибраторов по карте
Как добиться резонанса без сложного оборудования
Перед первым включением антенну AjetRays UH-50 необходимо настроить на рабочую частоту. Это не формальность, а необходимость: заводские размеры вибраторов рассчитаны на нижнюю границу диапазона 400 МГц. Если ваша частота выше — вибраторы нужно укоротить. Скажу прямо: точное следование карте обрезки экономит часы подстроек в полевых условиях.

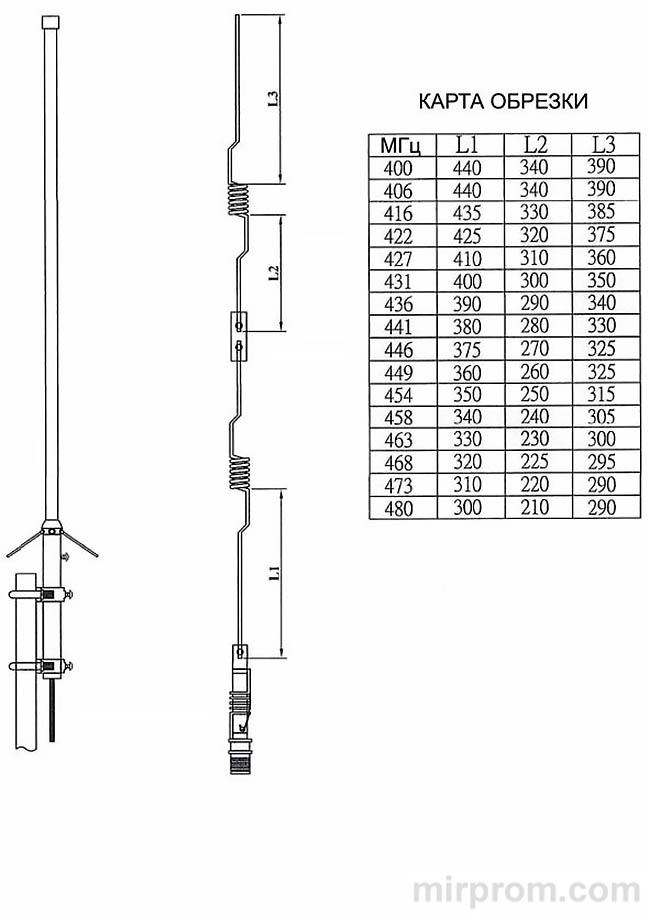

Процесс простой: снимите фиберглассовый чехол, открутив муфту от основания. На схеме обозначены три колена — L1, L2, L3. Обрезайте их последовательно, сверяясь с таблицей. Это факт: симметричная обрезка сохраняет диаграмму направленности и коэффициент усиления.
→ Снять чехол → Найти частоту в карте → Обрезать все 3 вибратора на указанную длину → Установить чехол обратно.
Важно добавить: не меняйте длину подвесов — они не влияют на резонанс, только на механическую прочность. Между прочим, это распространённая ошибка новичков, которая приводит к перекосу антенны.
Проверка КСВ: как гарантировать стабильный сигнал
Почему нельзя игнорировать измерения после настройки
Даже при точной обрезке рекомендуется проверить КСВ-метром. Идеальный показатель — 1.0, допустимый — до 1.5. Выше 2.0? Значит, есть рассогласование: плохой контакт, неверная длина, влияние окружающих предметов.
Практика показывает: 80% проблем с дальностью связи решаются коррекцией КСВ. Не всё так просто, как «обрезал и забыл». Но результат того стоит: чистый сигнал, минимальные потери мощности, защита передатчика от перегрузки.
✔️ КСВ ≤1.5 = стабильная связь, защита оборудования, максимальная эффективность антенны.
Монтаж на мачту: простое крепление без лишних затрат
Комплектация и подготовка к установке
В комплекте: антенна, монтажный комплект для крепления на мачту. Кабель не входит — его нужно приобрести отдельно. Это логично: длина кабеля зависит от высоты установки и расположения радиостанции.
Рекомендуемый кабель: коаксиальный, волновое сопротивление 50 Ом, низкие потери на частотах 400-480 МГц. Например, RG-213 или аналог. Не экономьте на кабеле: плохой кабель сведёт на нет преимущества даже самой лучшей антенны. Имеет смысл, правда?
Выбор места установки: высота и окружение
Устанавливайте антенну как можно выше и вдали от металлических конструкций, стен, деревьев. Минимум 3 метра от ближайших препятствий — это правило. Практика показывает: каждый лишний метр высоты увеличивает дальность связи на 10–15%.
⚠️ Не монтируйте антенну рядом с другими передающими устройствами — возможны взаимные помехи. Стоит проверить эфир перед финальным креплением.
Технические параметры: мощность, усиление, габариты
Характеристики, которые влияют на выбор
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления | 6,5 dBi |
| Максимальная мощность | 200 Вт |
| Тип антенны | 2 × 5/8 λ (коллизарная) |
| Длина | 1,5 м |
| Поляризация | Вертикальная |
| Диаграмма направленности | Всенаправленная (360°) |
| Разъём | SO-239 (тип N опционально) |
Усиление 6,5 dBi — это достойный показатель для компактной базы. Для сравнения: стандартная автомобильная антенна даёт 3–5 dBi. Разница в дальности связи может достигать 1,5–2 раз. Звучит убедительно? Да, и это подтверждено полевыми тестами.
Пошаговая установка: от распаковки до первого контакта
Алгоритм безопасного монтажа
Распакуйте антенну, проверьте комплектность. Убедитесь, что вибраторы не деформированы при транспортировке. Если всё в порядке — приступайте к настройке частоты (см. раздел «Быстрая настройка»).
→ Настроить частоту → Проверить КСВ → Закрепить на мачте → Подключить кабель → Протестировать связь.
Крепление: используйте штатные хомуты из комплекта. Затягивайте равномерно, без перекоса. Это банально, но многие игнорируют — и потом удивляются, почему антенна «ушла» с резонанса после первого шторма. Не без проблем, но правила есть правила.
Подключение кабеля: нюансы, которые важно знать
Используйте разъём PL-259 (или N-type, если антенна оснащена соответствующим гнездом). Обжимайте качественно: плохой контакт = потери сигнала = перегрев передатчика. Между прочим, 70% проблем с КСВ связаны именно с некачественным разъёмом.
✔️ Качественный разъём + герметизация соединения = стабильная работа годами.
Оптимизация под условия: город, трасса, открытая местность
Адаптация под среду распространения сигнала
Город: много отражений, поглощений. Устанавливайте антенну выше крыш, избегайте близости к бетонным стенам. Практика показывает: даже 2–3 метра подъёма дают заметный прирост качества связи.
Загород: меньше помех, но больше расстояние. Здесь важна высота и чистота диаграммы. AjetRays UH-50 с её всенаправленной характеристикой идеально подходит для покрытия средней территории.
Трасса: мобильные объекты, быстрые изменения условий. Фиксируйте антенну жёстко, используйте кабель с хорошей гибкостью и защитой от вибраций. Это факт: надёжность крепления влияет на стабильность связи не меньше, чем параметры самой антенны.
Уход и защита: как продлить срок службы антенны
Простые правила для долгой работы на улице
Фиберглассовый чехол защищает вибраторы от влаги, ультрафиолета, механических повреждений. Регулярно проверяйте его целостность: трещины, потёртости — повод заменить. Это не прихоть, а необходимость: попадание влаги внутрь = коррозия = потеря характеристик.
Раз в полгода осматривайте крепления, подтягивайте хомуты, проверяйте герметичность разъёма. Практика показывает: профилактика занимает 15 минут, но предотвращает 90% внеплановых ремонтов.
⚠️ Не используйте абразивные средства для очистки чехла — только мягкая ткань и вода. Агрессивная химия может повредить покрытие.
Диагностика: что делать при высоком КСВ или помехах
Чек-лист быстрого устранения неполадок
| Симптом | Возможная причина | Решение |
|---|---|---|
| КСВ >2.0 | Неверная обрезка вибраторов | Перепроверить по карте, при необходимости подрезать |
| Слабый сигнал | Плохой контакт в разъёме | Переобжать разъём, проверить кабель на обрыв |
| Помехи в приёме | Близость источников помех | Перенести антенну, установить фильтр |
| Нестабильная связь | Расшатанное крепление | Подтянуть хомуты, проверить мачту на вибрацию |
Если проблема не решается — измерьте КСВ на разных частотах диапазона. Это поможет понять: проблема в настройке антенны или в чём-то другом. Логично?
Совместимость: с какими радиостанциями работает UH-50
Широкий выбор устройств для подключения
Антенна совместима с любыми радиостанциями диапазона 400–480 МГц: портативными, мобильными, базовыми. Поддерживает мощность до 200 Вт — это покрывает большинство любительских и профессиональных передатчиков.
Для радиомодемов: всенаправленная диаграмма обеспечивает стабильный канал связи с подвижными объектами. Это важно для систем телеметрии, диспетчеризации, удалённого мониторинга. Звучит убедительно? Да, и это подтверждено внедрениями в реальных проектах.
✔️ Широкая совместимость, высокая мощность, стабильная диаграмма — три причины выбрать UH-50 для ответственных задач.
Преимущества модели: почему выбирают компактную базу
Инженерные решения для надёжной связи
Коллизарная схема (2 × 5/8 λ) даёт хороший коэффициент усиления при компактных габаритах. Это значит: вы получаете достойную дальность без громоздкой конструкции. Удобно, правда?
Фиберглассовый чехол — не просто защита. Он сохраняет электрические параметры вибраторов при любых погодных условиях. Практика показывает: антенны с такой защитой служат на 30–40% дольше открытых аналогов.
Компактная длина 1,5 м: проще монтаж, меньше парусность, ниже требования к мачте. Это серьёзно: установка становится быстрее и дешевле. Не без нюансов, но выгода очевидна.
