Вы наверняка сталкивались с ситуацией, когда радиосвязь «пропадает» в самый неподходящий момент. Часто причина кроется не в аппаратуре, а в неправильной настройке антенны. AjetRays VH-3000 — серьёзный инструмент для базовых станций, но его потенциал раскрывается только при грамотной установке. Скажу прямо: обрезали вибраторы «на глаз»? Ждите проблем с КСВ.
Хорошая новость: инструкция к AjetRays VH-3000 составлена так, что при точном следовании рекомендациям дополнительная подстройка не потребуется. Впрочем, не всегда. Проверка коэффициента стоячей волны всё же не будет лишней — это факт.
Антенны VH-3000 снабжены монтажным комплектом для крепления на мачту. Кабель поставляется отдельно. Это логично: каждый оператор подбирает длину и тип кабеля под свои задачи.
Технические характеристики AjetRays VH-3000
Диапазон частот и усиление
Рабочий диапазон 135-174 МГц покрывает основные каналы профессиональной и любительской связи в УКВ-сегменте. Усиление 6,7 dB — показатель, который реально ощущается на практике: дальность связи возрастает, сигнал становится стабильнее даже в условиях городской застройки.
Мощность и конструктивные особенности
Максимальная подводимая мощность 200 Вт позволяет использовать антенну с серьёзными передатчиками. Коллинеарная конструкция типа 2 × 5/8 λ обеспечивает круговую диаграмму направленности — сигнал распространяется равномерно во все стороны. Что имеем в итоге? Надёжное покрытие без «мёртвых зон».
| Параметр | Значение |
|---|---|
| Диапазон частот | 135-174 МГц |
| Усиление | 6,7 dB |
| Макс. мощность | 200 Вт |
| Тип конструкции | Коллинеар 2 × 5/8 λ |
| Длина | 3,1 м |
| Поляризация | Вертикальная |
| Импеданс | 50 Ом |
Звучит убедительно, правда? Но цифры — это одно, а реальная работа — другое. Далее разберём, как превратить технические параметры в стабильную связь.
Подготовка к монтажу антенны
Выбор места установки
Высота — главный союзник. Чем выше антенна, тем меньше препятствий для радиоволн. Идеально: открытая площадка, отсутствие металлических конструкций в непосредственной близости. Бывает и так, что выбор ограничен — тогда минимизируйте экранирование.
Комплектация и инструменты
✔️ Монтажный комплект (кронштейны, хомуты, крепёж)
✔️ КСВ-метр для финальной проверки
✔️ Инструмент для обрезки вибраторов (ножницы по металлу или пила)
✔️ Герметик для защиты соединений от влаги
Между прочим, не поленитесь проверить комплектность до начала работ. Отсутствие даже одного хомута может отложить установку на неопределённый срок.
Пошаговая настройка на рабочую частоту

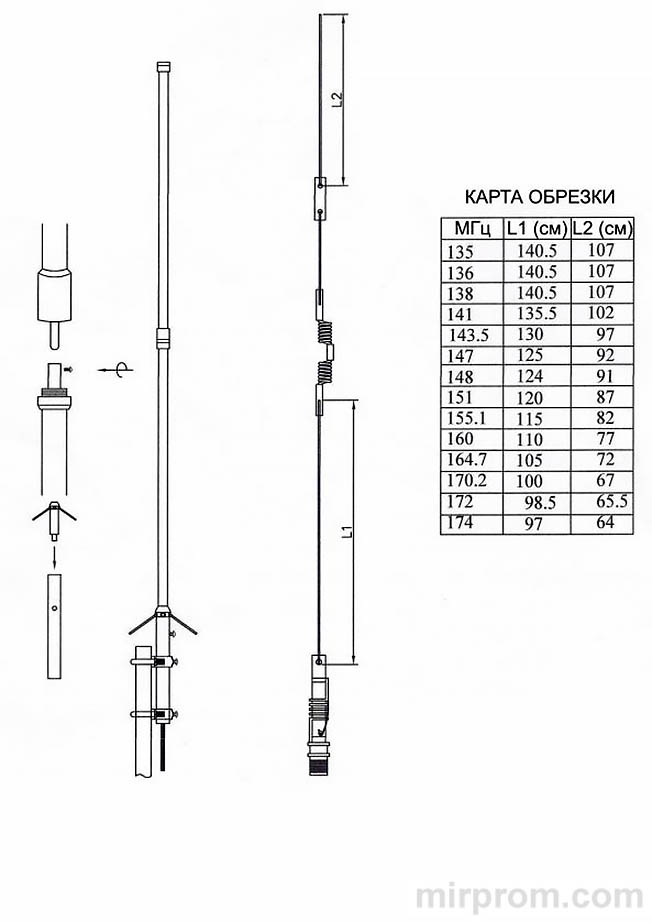

Карта обрезки вибраторов
Снимите пластиковый корпус, открутив муфту от основания. Настройка AjetRays VH-3000 на резонансную частоту производится укорачиванием колен L1 и L2, обозначенных на схеме. Антенна поставляется с максимальной длиной вибраторов — это запас для настройки на нижнюю границу диапазона.
→ Отметьте нужную длину по карте обрезки для вашей частоты
→ Аккуратно обрежьте вибраторы, избегая деформации конца
→ Удалите заусенцы, чтобы не повредить изоляцию при сборке
Важно: режьте с запасом 2-3 мм. Укоротить потом — легко, нарастить — невозможно. Практика показывает, что спешка на этом этапе — главная причина повторных настроек.
Контроль КСВ после установки
Перед началом эксплуатации антенны AjetRays VH-3000 необходимо произвести настройку на рабочую радиочастоту. При точном соблюдении рекомендаций инструкции, дополнительная подстройка не требуется. Тем не менее для проверки правильности согласования рекомендуется произвести измерение коэффициента стоячей волны с помощью КСВ-метра.
Значение КСВ ≤ 1,5 — отличный результат. 1,5-2,0 — допустимо, но можно улучшить. Выше 2,0 — требуется коррекция. Возможно, вибраторы обрезаны неточно или есть проблемы с подключением кабеля.
Крепление на мачту: рекомендации по установке
Монтажный комплект позволяет закрепить антенну на мачтах разного диаметра. Главное — обеспечить жёсткость фиксации: вибрации от ветра со временем ослабляют соединения. Справедливости ради, даже качественное крепление требует периодической проверки.
Совет: используйте громоотвод, если антенна устанавливается на высоте более 10 метров. Это не указано в инструкции, но опыт подсказывает: защита от статики и грозовых разрядов — не роскошь, а необходимость.
Подключение кабеля и проверка соединений
Кабель подключается к разъёму в основании антенны. Убедитесь, что соединение герметично: влага — главный враг радиочастотных контактов. Обмотайте место стыка само вулканизирующейся лентой или нанесите силиконовый герметик.
Проверьте целостность кабеля перед окончательной фиксацией. Повреждения изоляции, перегибы, заломы — всё это влияет на КСВ. Не всегда проблема в антенне, бывает, что виноват кабель.
Типовые ошибки при настройке и их устранение
| Ошибка | Признак | Решение |
|---|---|---|
| Неточная обрезка вибраторов | КСВ > 2,0 на рабочей частоте | Повторно обрезать с учётом карты, проверить длину |
| Плохой контакт в разъёме | Нестабильный сигнал, скачки КСВ | Очистить разъём, подтянуть соединение, загерметизировать |
| Экранирование металлическими объектами | Снижение дальности, «мёртвые зоны» | Перенести антенну, увеличить высоту установки |
| Неучтённая поляризация | Слабый приём при хорошем сигнале у собеседника | Согласовать поляризацию с корреспондентом |
Не всё гладко, но большинство проблем решаемы. Главное — методичный подход и контроль на каждом этапе.
Эксплуатация в разных погодных условиях
AjetRays VH-3000 рассчитана на работу в широком температурном диапазоне. Однако экстремальные условия вносят коррективы. Обледенение вибраторов меняет их электрическую длину — КСВ может «уплыть». В таких случаях помогает периодическая визуальная проверка и, при необходимости, очистка.
Сильный ветер — ещё один фактор. Убедитесь, что мачта и крепление выдерживают ветровую нагрузку. Это серьёзно: падение антенны — не только потеря оборудования, но и риск для окружающих.
Повышение дальности связи с антенной
Усиление 6,7 dB — это хорошо, но есть способы выжать ещё больше. Во-первых, оптимизируйте высоту: каждый дополнительный метр даёт прирост дальности. Во-вторых, минимизируйте потери в кабеле: используйте качественный коаксиал с низким затуханием на УКВ.
★ Правильная ориентация антенны (строго вертикально)
★ Регулярная проверка КСВ (раз в сезон)
★ Защита соединений от коррозии и влаги
Зависит от ситуации, но эти три пункта работают в 9 из 10 случаев. Проверено.
Обслуживание и продление срока службы
Раз в полгода осматривайте антенну: нет ли трещин в корпусе, окислов на разъёмах, ослабления креплений. Честно говоря, большинство поломок можно предотвратить простым ТО.
Храните инструкцию под рукой. AjetRays VH-3000 — надёжное решение, но даже лучшая антенна требует внимания. Если честно, именно регулярное обслуживание отличает стабильную связь от эпизодических «пропаж» сигнала.
Вот и всё. Теперь вы знаете, как раскрыть потенциал AjetRays VH-3000 на 100%. Осталось только применить знания на практике. Имеет смысл, правда?
