Вы наверняка сталкивались с ситуацией, когда рация «молчит» в самый ответственный момент. Часто причина не в поломке, а в неправильной настройке или разряженном аккумуляторе. Kenwood TH-F5 — надёжный инструмент для профессиональной связи, но его потенциал раскрывается только при грамотной эксплуатации. Скажу прямо: пренебрегли инструкцией? Ждите проблем с автономностью или качеством сигнала.
Хорошая новость: руководство составлено так, что при точном следовании рекомендациям большинство вопросов отпадает само собой. Впрочем, не всегда. Понимание принципов работы шумоподавления или программирования тоновых кодов требует внимания. Это факт.
Безопасная эксплуатация: как избежать поломок и травм
Общие правила и ограничения
Kenwood TH-F5 — технически сложное устройство, а не игрушка. Несоблюдение базовых мер предосторожности может привести к повреждению оборудования или травмам. Это серьёзно.
✔️ Выключайте рацию на автозаправочных станциях и во взрывоопасных средах
✔️ Не оставляйте устройство под прямыми солнечными лучами или рядом с нагревательными приборами (макс. +60°С)
✔️ Не прикасайтесь к антенне во время передачи — риск ожога или воздействия ВЧ-излучения
✔️ Не используйте химические средства для очистки корпуса
Бывает и так, что хочется проверить «на прочность». Но пластик боится перегрева, а электроника — влаги. Храните рацию в сухом месте, вдали от детей.
Использование за рулём и в движении
Не пользуйтесь радиостанцией во время вождения. Ваша безопасность зависит от концентрации на дороге. Если связь критически важна — используйте гарнитуру с тангентой на руле или остановитесь.
Распаковка и проверка комплектации
Стандартный набор принадлежностей
Освободите станцию от упаковки и сразу проверьте наличие всех элементов. Если чего-то не хватает или есть повреждения — обратитесь к поставщику до начала эксплуатации.
В комплект входят:
★ Li-Ion аккумуляторная батарея
★ Адаптер 220 В и настольное зарядное устройство
★ Антенна с резьбовым креплением
★ Клипса для крепления на одежду и ремешок
★ Инструкция по эксплуатации
Между прочим, сохраните упаковку: при транспортировке или хранении она защитит устройство от ударов и пыли.
Зарядка и обслуживание аккумулятора: продлеваем ресурс
Первичная зарядка и «раскачка» батареи
Аккумулятор заряжен на заводе не полностью. Перед первым использованием обязательно зарядите его штатным устройством. Сразу после покупки или длительного хранения (более 2 месяцев) батарея не выйдет на номинальную ёмкость — потребуется 2-3 цикла полного заряда/разряда. Практика показывает: терпение на этом этапе окупается стабильной автономностью.
Правила безопасной зарядки
→ Используйте только оригинальное зарядное устройство: сторонние блоки могут повредить контроллер питания.
→ Заряжайте при температуре 5-40°С: за пределами диапазона полный заряд невозможен.
→ Не включайте/выключайте адаптер во время процесса — это сбивает алгоритм заряда.
→ После загорания зелёного индикатора извлеките батарею: перезаряд сокращает срок службы.
→ Не заряжайте влажную батарею или рацию: сначала протрите насухо и дайте просохнуть.
Важно: проводящие предметы (ключи, украшения) в кармане с батареей могут вызвать короткое замыкание и сильный нагрев. Будьте внимательны.
| Индикатор | Значение |
|---|---|
| Красный горит | Идёт зарядка |
| Красный мигает | Ошибка: батарея неисправна или глубоко разряжена |
| Зелёный горит | Зарядка завершена |
| Зелёный до установки | Норма: зарядное устройство в режиме ожидания |
Обзор элементов управления и ЖК-дисплея

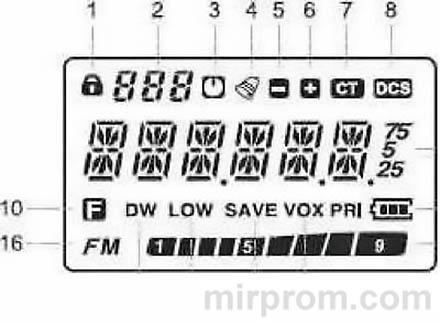

Расшифровка символов на экране
ЖК-дисплей Kenwood TH-F5 отображает ключевые параметры работы. Понимание индикаторов экономит время при настройке.
✔️ Замок — блокировка клавиатуры активна
✔️ CTCSS/DCS — включено тоновое шумоподавление
✔️ SAVE — режим экономии заряда батареи
✔️ VOX — активация передачи голосом
✔️ Шкала сигнала/мощности — уровень приёма или выходной мощности при передаче

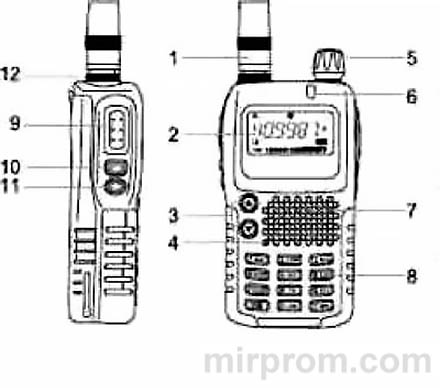

Назначение кнопок и разъёмов
→ Регулятор включения/громкости: по часовой — включение и увеличение звука, против — уменьшение и выключение.
→ Кнопка PTT: удерживайте для передачи, отпустите для приёма.
→ Кнопка Monitor: прослушивание слабых сигналов или «тишины» в эфире.
→ Гнездо аудио/программирования: подключение гарнитуры или кабеля для настройки с ПК.
Быстрые настройки: комбинации клавиш для оперативной работы
Функции с клавишей F
Клавиша F активирует дополнительные настройки в сочетании с цифровыми кнопками. Запомните основные — и управление станет интуитивным.
→ F + 1 SQL: регулировка уровня шумоподавления (0-9, по умолчанию 2)
→ F + 2 LOW: выбор мощности передачи (LOW/MID/HIGH)
→ F + 3 SCN: запуск сканирования каналов (стрелки меняют направление)
→ F + 4 STEP: шаг изменения частоты (5-100 кГц, только в режиме «Частота»)
→ F + 6 SQT: включение CTCSS/DCS шумоподавления
→ F + 7 CODE: выбор конкретного тона или кода (активно при включённом SQT)
→ F + 8 FM: включение/выключение УКВ-радиоприёмника
Имеет смысл, правда? Эти комбинации покрывают 90% повседневных задач.
| Комбинация | Функция | Режим |
|---|---|---|
| F + 0 LCK | Исключение канала из сканирования | Канал |
| F + V/M | Сохранение частоты в память | Частота |
| V/M | Переключение «Частота» ↔ «Канал» | Общий |
| Удержание F | Блокировка клавиатуры | Общий |
Режим «Частота»: точная настройка и ввод параметров
Ручной ввод и редактирование частоты
В этом режиме вы можете редактировать значение частоты кнопками со стрелками или вводить её непосредственно с клавиатуры. Удобно для работы на непросканированных диапазонах или при смене группы.
Переключение выходной мощности
→ Выключите устройство.
→ Нажмите и удерживайте PTT, включите питание (удерживайте PTT ≥2 сек).
→ Звуковой сигнал подтвердит смену режима.
→ Индикатор TX: красный = высокая мощность, оранжевый = низкая.
→ Отпустите PTT для сохранения.
Зависит от ситуации: высокая мощность увеличивает дальность, но быстрее сажает батарею. Низкая — экономит заряд, идеальна для ближней связи.
Тоновое шумоподавление CTCSS/DCS: фильтрация помех
Как работает избирательный вызов
CTCSS (50 тонов) и DCS (104 кода) — это «цифровые замки» для вашего канала. Шумоподавитель открывается только при совпадении тона/кода. Результат: вы слышите только свою группу, даже если на частоте работают другие.
Важно: CTCSS/DCS не шифрует переговоры — они остаются доступными для прослушивания. Функция лишь избавляет вас от чужих разговоров.
| Тип | Количество | Применение |
|---|---|---|
| CTCSS | 50 тонов (67.0-254.1 Гц) | Аналоговое шумоподавление, совместимость со старыми рациями |
| DCS | 104 кода (023-754) | Цифровое шумоподавление, выше помехозащищённость |
Кстати, коды и тоны программируются с компьютера. Без ПО и кабеля изменить их вручную невозможно — это защита от случайных сбоев.
Дополнительные функции: сканирование, VOX, экономия заряда
Автоматизация повседневных задач
✔️ Сканирование: поиск активных каналов. Радиостанция останавливается на занятом канале ~5 сек. Для запуска: выключите рацию → удерживайте Monitor → включите питание.
✔️ VOX: передача по голосу. Важно настроить чувствительность: слишком высокая = ложные срабатывания, низкая = пропуски реплик.
✔️ Экономия батареи: через 5 сек бездействия рация переходит в режим пониженного потребления. Значок SAVE на дисплее подтверждает активацию.
Не всё так просто: функция BCL (блокировка занятого канала) предотвращает передачу, если канал уже занят. Программируется с ПК.
Диагностика неисправностей и методы устранения
Типовые проблемы и решения
| Симптом | Возможная причина | Решение |
|---|---|---|
| Нет питания | Разряжен/неисправен аккумулятор| неправильная установка | Зарядить/заменить батарею| переустановить с фиксацией до щелчка |
| Быстрый разряд | Износ аккумулятора | Заменить батарею новой |
| Нет связи с группой | Разные частоты или тоны CTCSS/DCS| превышена дальность | Сверить настройки| приблизиться к корреспонденту |
| Слышны чужие сигналы | Не настроено или не совпадает шумоподавление | Активировать/изменить CTCSS/DCS на всех рациях группы |
Не всегда проблема в рации. Иногда виноваты помехи, рельеф местности или разряженные батареи у собеседника. Методичный подход экономит время.
Программирование с ПК: расширение возможностей
Зачем нужно компьютерное ПО
Штатное меню рации покрывает базовые задачи. Но для тонкой настройки (пороги шумоподавления, таймер ТОТ, список каналов, голосовые подсказки) потребуется кабель программирования и фирменное ПО.
Совет: сохраните файл конфигурации после настройки. При сбое или замене рации восстановление займёт минуты, а не часы ручной настройки.
Регламент обслуживания и хранение
Раз в месяц осматривайте рацию: чистота контактов, целостность антенного разъёма, отсутствие трещин в корпусе. Честно говоря, большинство поломок можно предотвратить простым ТО.
Храните Kenwood TH-F5 при комнатной температуре, в сухом месте. Избегайте пыли, влаги и экстремальных температур. Если честно, именно бережное хранение отличает рацию, работающую годы, от той, что «умирает» за сезон.
Вот и всё. Теперь вы знаете, как раскрыть потенциал портативной радиостанции Kenwood TH-F5 на 100%. Осталось только применить знания на практике. Имеет смысл, правда?
