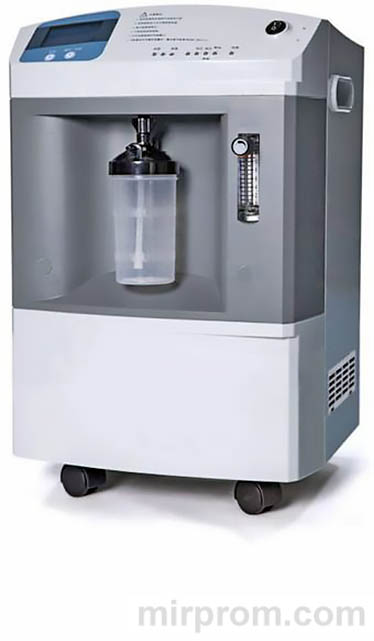

Кислородный концентратор Longfian Jay-10 разработан для терапии в медучреждениях, службах скорой помощи, спасательных операциях и домашних условиях. Он обеспечивает подачу до 10 литров кислорода в минуту с концентрацией 90–93%, функционирует до 99 часов за цикл и рассчитан на 10 лет службы (100 000 часов). Надежный корпус из ударопрочного пластика, ЖК-дисплей с таймером и системой индикации, а также звуковые сигналы аварийных ситуаций обеспечивают удобство и безопасность использования. Оснащен колесами и ручкой для легкого перемещения.

Кислородный концентратор JAY-10. Инструкция на русском языке

Предупреждения

- Перед использованием Внимательно ознакомтесь с инструкцией.

Благодрим Вас за приобретение кислородного концентратора JAY-10.

Внимательно ознакомьтесь с инструкцией до начала эксплуатации данного устройства. Сохраните это руководство для получения необходимых сведений в будущем.

.

Информация по технике безопасности

Этот прибор не разработан для экстренных ситуаций. Перед использованием прибора, чтобы правильно выбрать скорость потока кислорода и длительность терапии, проконсультируйтесь с Вашим врачом.

Обратите Внимание на следующие специальные заявления, используется в данном руководстве, и их значение:

Внимательно ознакомьтесь с руководством по эксплуатации

При размещении

Используйте только стабильные и безопасные источники электроэнергии.

Если источник электоэнергии становится неустойчивым, прекратите использование прибора.

Кислородный концентратор должен использавться в среде без пыли и токсичных газов.

Кислородный концентратор должен располагаться в хорошо проветриваемом помещении, чтобы вырабатываемый кислород не смешивался с загрязненным воздухом или смогом.

Не кладите посторонние предметы на прибор.

Всегда устанавливайте концентратор на твердую поверхность. Никогда не размещайте прибор на поверхности, где он может опрокинуться или упасть (например, кровать, диван).

Опасность возгорания

Кислород сильно способствует горению, поэтому держите концентратор вдали от прямых солнечных лучей и источников огня. Не курите в помещении, где расположен прибор!

Храните концентратор вдали от горючих и легковоспламеняющихся веществ. Текстиль и другие материалы, которые в обычных условиях не являются легковоспламеняющимся, могут гореть с высокой интенсивносью в обогащенном кислородом воздухе.

Спонтанное возгорание может произойти, если масло, жир или другие жирные вещества вступают в контакт с кислородом под давлением. Всегда держите эти вещества вдали от кислородного концентратора.

При эксплуатации

Перед очисткой концентратора от пыли прибор должет быть отключен от электрической сети.

Увлажнитель воздуха и вохдушные фильтры необоходимо периодически очищать: увлажнитель через каждые 3 дня использования. Фильтр грубой очистки через каждые 100 часов, фильтр тонкой очистки через каждые 300 часов.

Радиочастотные помехи

Большинство электронных устройств в той или иной степени чувствительны к радиочастотным помехам. Наличие сильных электромагнитных помех может повлиять на работу дисплея, при этом сам приор будет продолжать работать. Вблизи данного медицинского прибора не следует использовать мобильные(сотовые) телефоны и прочие устройства, которые генерируют сильные электрические или электромагнитные поля.

..

Дополнительные предупреждения

Если вы не пользуетесь концентратором, отключите его, так как неиспользуемый поступающий в помещение кислород высокой концентации может способствовать горению.

Концентратор не является водонепроницаемым. На него нельзя проливать воду или иные жидкости. Если на концентратор попала вода, немедленно отключите его от электричества. Никогда не оставляйте работающий концентратор без присмотра.

Использование прибора детьми или инвалидами должно осуществляться под постоянны контролем.

Если в процессе принятия кислорода появились какие-либо побочные эффекты, незамедлително свяжитесь с вашим врачом.

Выключите концентратор, если в данный момент его никто не использует.

При работе концентратора, не снимайте переднюю и заднюю краышки прибора. В случае каких-либо неполадок, не пытайтесь чинить прибор самостоятельно а обратитесь в ближайщий к вам сервисный продукции JAY-10.

Обеспечьте беспрепятственный доступ воздуха к нижней и задней стенкам во время работы во избежание перегрева концентратора.

Кислороднаму концентратору необходимо около 5-10 минут от включения до достижения установленных характеристик кислорода.

Концентратор предназначен только для подачи кислорода, при этом концентрация составит примерно 93%, когда скорость потока достигнет своего номинального значения.

В увлажнителе следует использавать дистиллирванную или охлажденную кипяченую воду, при этом количество воды должно находиться в допустимых пределах(в соответствии с отметками на увлажнителе)

При эксплуатации концентратора используйте увлажнитель. Не заменяйте кго увлажнителями других марок по своему усмотрению, иначе это может принести пациенту дискомфорт или другой вред.

В случае если индикатор сигнализирует о низком уровне килсорда, свяжитесь с сервисным центром для устранения неполадки.

Если вы открыли регулятор потока на всю мощность, но расходомер показывает 0, немедленно отключите концентратор и проверьте его на наличие неполадок и, в случае необходимости, обратитесь в сервисный центр.

Не включайте и не выключайте концентратор слишком часто без необходимости. Перед тем как вкючить прибор после выключения, выдержите паузу не менее 5 минут. Это необходимо для того, чтобы оставшийся внутри кислородом может повлиять на срок службы прибора.

Устанавливайте нужную производительность на расходомере сразу после включения прибора.

Обновляйте воду в увлажнителе каждые 2-3 дня, особоенно летом. Если вы не используете прибор, вылейте воду из увлажнителя и протрите его насухо.

Используйте только оригинальные кислородную трубку и увлажнитель с данным концентратором. Используйте кислородную трубку только по прямому назначению, не используйте ее другим образом по своему усмотрению.

Правильная утилизация данного изделия (утилизация электрического и электронного оборудования)

Данный продукт не подлежит утилизации вместе с другими домашними отходами по окончании своего срока службы. Чтобы предотврадить возможный ущерб для окружающей среды вследствие неконтролируемой утилизации отходов, пожалуйста, отделите это изделие от других типов отходов и утилизируйт его надлежащим образом для рационального повторного использования материальных ресурсов. Для утилизации прибора обратитесь в специализированные пункты приема, расположенные в Вашем городе, или к местным органам власти для получения подробной информации о том, куда и как вернуть данный прибор для экологически безопасной переработки.

Примечания для увлажнителя

Используйте подходящую модель увлажнителя.

Если нет распыления, убедитесь в надежности соединений, чтобы удедиться в отсутствии утечки пара

Используйте дистиплированную воду, чтобы ускорить распыление в течение нексольких секунд после кождой операции. Растворенные в воде соли могут способствовать кристаплизации раствора.

Если распыление не работает, то откройте крышку резервуара и добавьте чистую воду в небольшом количестве. Поверните грузв виде белого шара, который лежит в буемкости, чтобы выбрать правильный угол для лучшего распыления.

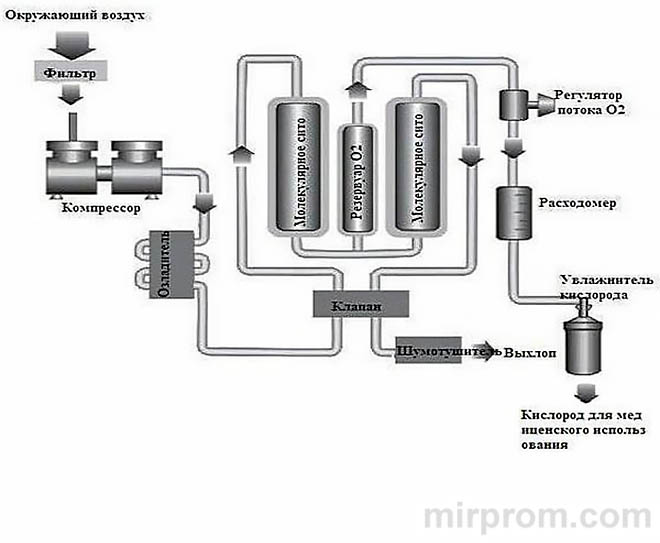

Принцип работы

Известно, что атмосферный воздух состоит из 78% азота, 21% кислорода и 1% других газов. Кислородный концентратор Longfian JAY-10 работает как сепаратор – изолирует большую часть азота и остальных газов методом молекулярной фильтрации. На выходе прибор подает очищенную смесь с концентрацией кислорода 90-96%. Максимальная производительность данной модели составляет 10 литров в минуту.

Основные этапы:

Условия использования

1. Темперетура окружающей среды: 10°С - 40°С 2. Относительная влажность: 30%-85%
3. Атмосферное давление: 700 hPa-1060 hPa

Назначение

По медицинским показаниям

Специализированные медицинские устройства для кислородной терапии используются при лечении заболеваний и состояний, при которых у пациента наблюдается гипоксия – кислородная недостаточность. Выявляют кислородную недостаточность с помощью пульсоксиметра. Использование концентраторов кислорода обеспечивает более легкое и свободное дыхание, а также улучшает объем легких и параметры крови, например, насыщение крови кислородом. Кислородная терапия может успешно применяться при заболеваниях органов дыхания, а именно:

Нарушение дыхания;
Одышка и поверхностное дыхание;
Хроническая обструктивная болезнь легких – ХОБЛ;
Бронхиальная астма;
Муковисцидоз;
Рак легких;
Бронхолегочная дисплазия;
Легочный фиброз.

Кислородная терапия также будет чрезвычайно полезна при сердечнососудистых заболеваниях и различных типах состояний, связанных с нарушением функции сердца. Медицинский аппарат для кислородной терапии может быть использован здесь прежде всего при следующих заболеваниях: гипотония, гипертония, нарушение кровообращения, стенокардия, фиброз миокарда, инфаркт миокарда. Он приносит облегчение аллергикам и полезен при реабилитации, особенно после процедур и операций. Кислородная терапия также используется при лечении депрессии и других психических и неврологических расстройств и даже бессонницы.

Противопоказаниями к применению кислородной терапии являются: беременность, травмы легких, эпилепсия, нелеченный пневмоторакс, ишемическая болезнь сердца.

Для поддержания здоровья

Кислород, вырабатываемый концентратором, будет полезен спортсменам, людям с высокой интеллектуальной нагрузкой, работникам умственного труда и др. для устранения усталости.

Прибор подходит для использования в таких медицинских учреждениях, как больницы, поликлиники, кабинеты врачей, а также в домах отдыха, санаториях, гостиницах и обычных жилых помещениях.

Использование атомизатора

Функция атомизации концентратора помогает вылечить пациентов, страдающих хроническим туберкулезом легких и дыхательной системы и т.д.

❗👉➨ Лечение следует проводить под наблюдением врача.

Технические характеристики

Модель: JAY-10
Мощность(Вт): 550Вт
Электрические параметры (В/Гц): AC230±10% 50±1
Производительность(л/мин.): 0-10
Концентрация кислорода на выходе (%): 93%±3%
Давление на выходе (Мпа): 0.04—0.07
Тревожные сигналы: Пребои питания, низкое и высокое давление, перегрев, низкая концентрация кислорода, напоминание о смене фильтра
Уровень шума (дб): ‹50дб

ЖК-дисплей

Количество включений: Сколько раз концентратор включали.
Давление: Рабочее давление компрессора (МПа).
Время сеанса/таймер: Если вы не устанавливали таймер, то отображается время, которое прибор проработал за сеанс. Если вы встанавливали таймер, то отображается время, которое осталось до выключения прибора. 2 последние цифры означают минут, 4цифры-часы.
Суммарное время: Сколько часов в сумме отработал конценратор. После каждых 300 отработанных часов будет загораться желтая лампа «Заменить фильтр» и раздаваться прерывистый сигнал, напоминающий о том, что следует провести замену фильтра тонкой очистки.

Информация на дисплее

Количество включений
Давление(дискретность: 0,001 МПа)
Время сеанса/таймер(дискретность: 1 минута)
Суммарное время(дискретность: часы)

Классификация: Оборудоваение II класса, применяемый компонент типа В
Вес нетто (кг): 28 кг
Резмер (мм): 365*375*600
Распыление частиц (optional): ‹5 ? достигает 90% для прибора с атомизатором
Уровень концентрации О2:
После включения прибора кислород достигает необходимого уровеня примерно через 5-10 минут.
Когда концентрция на выходе будет составлять более 85%, загорится зеленая лампа. Если красная лампа горит более 10 минут, свяжитесь с мервисным центром, зеленая лампа-норма.
Пульсоксиметр: Пульсоксиметр будет установлен кислородный концентратор
Предохранитель: F7A/250V

Носовые кислородные трубки

Носовые трубки кислорода состоит из intubatton, кислородная трубка, впускная труба кислорода, подвижная трубка захвата и носовые трубки. Они изготовлены из медицинского ПВХ. Трубки должны быть гибкими, прозрачными и чистыми. Не должны быть загрязнения и изломы. При вводе 50 кПа через носовую трубку подачи кислорода она должна быть продолжение 15S. Различные компоненты могут выдерживать вертикальное напряжение от 20N в 15S без перерыва. При стерилизации оксидом этилена, с момента стерилизации, носовые трубки кислорода могут быть сохранены в течение трех лет.

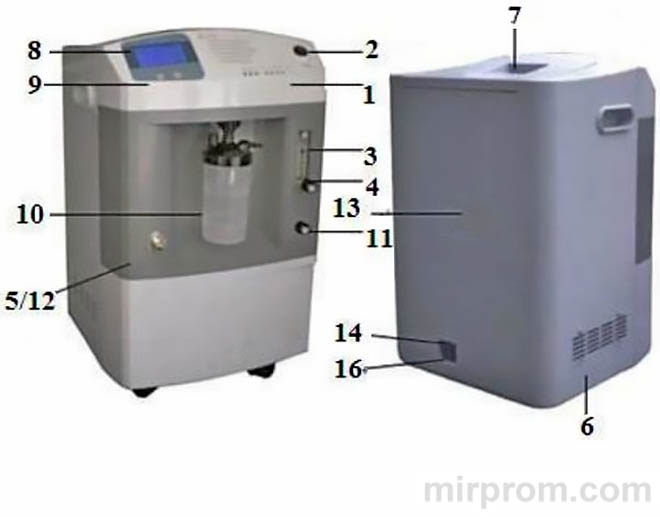

Описание прибора

1) Сигнальные лампы
Описание ламп справа налево:
O.P.: питание (зеленая лампа)
P.F.: перебои питание (красная лампа и непрерывный звуковой сигнал)
H.P.: высокое давление (красная лампа и прерывистый звуковой сигнал, автоматическое отключение)
L.P.: низкое давление (Желтая лампа и прерывный звуковой сигнал)
H.T.: высокая температура (Красная лампа и непрерывный звуковой сигнал, автоматическое отключение)
H.O2: концентрация кислорода › 85%, (зеленая лампа)
L.O2.: концентрация кислорода ‹ 72%,(красная лампа)
2) Кнопка включение/выключение питания
3) Расходомер. Положение указателя расзодомера показывает скорость потока кислорода на выходе, л/мин.
4) Регулятор потока О2. Регулирует и контролирует скорость потока кислорода на выходе. Поворачивая регулятор, не прилагайте черзмерного усилия.
5) Розетка атомзации
6) Фильтр грубой очистки. При замене используйте только оригинальные воздушные фильтры для данного концентратора.
7) Отсек для хранения. Он используется для хранения трубок и других комплектующих концентратора.
8) ЖК-дисплей. При включении концентратора ЖК-экран загорается, через 15 минут он возвращается в режим экранной заставки(в целях экономии электроэнергии). Но если нажать правую кнопку тамера, то экран снова загорится.
9) Кнопки таймера. Две кнопки используются для установки времении: нажимайте левую кнопку (△) для увеличения времении сеанса кислородотерапии, добавляя тем самым по 10 мин. и нажимайте правую кнопеу (▽) для уменьшения времени на 10 минут. Если правой кнопкой (▽) вы снизите время до 0, концентратор автоматически выключится.
10) Увлажнитель. Вода, заливаемая в увлажнитель, предназначена для увлажнения поступающего пациенту кислорода, так как сухой кислород высушивает горло и слизистую оболочку носа.
11) Регулятор Атомизатора
12) Пульсоксиметр
13) Этикетки
14) Разъем питания
15) Предохранитель

......

Эксплуатация

Последовательность действий

1. Отделите резервуар увлажнителя от крышки, прокрутив его по часовой стрелке. Налейте надлежащее количество дистиллированной или остывшей кипячной воды в пределах допустимого диапазона, затем установите увлажнитель на место, прокрутив его против часовой стрелки.

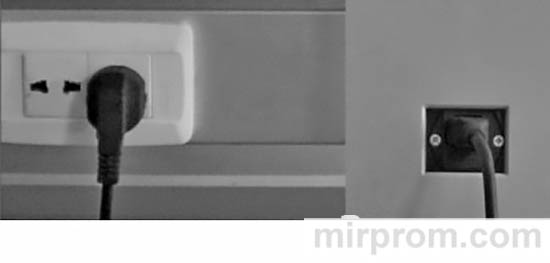

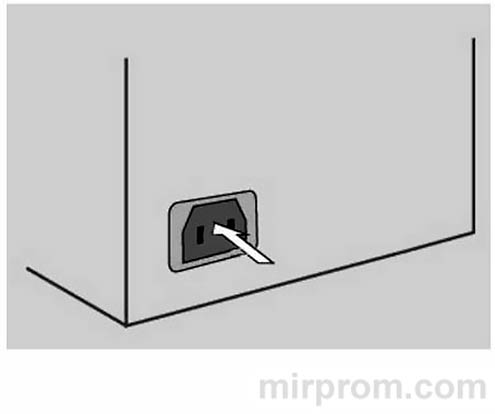

2. Подсоедините сетевой шнур к разъему питания прибора и подключите его к розетке. После этого нажмите на кнопку включение/выключение питания, чтобы включить концентратор. Загорится зеленая лампа «питание».

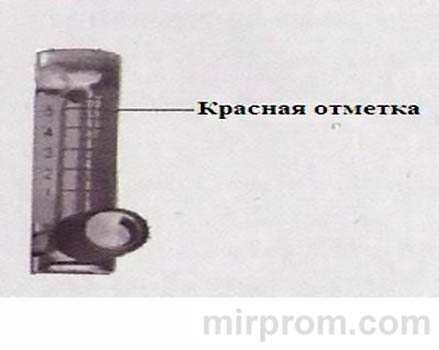

3. Отрегулирейте выходной поток кислорода в соответствии с требуемым значением. Красная отметка на шкале показывает предельное значение, до которого можно довести регулятор.

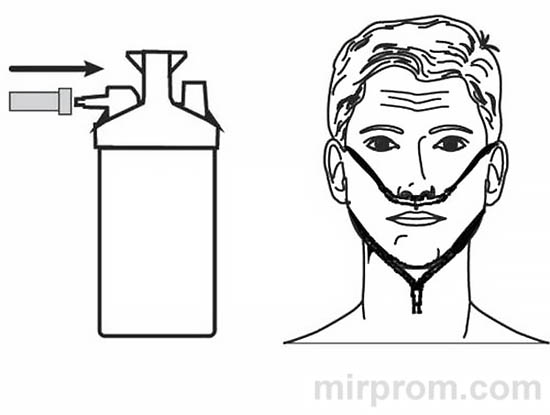

4. Подсоедините один конец кислородной трубки к выходу на увлажнителе. После этого введите назальную канюлю в полость носа, расположив трубки за ушами и под подбородком, и зафиксируйте трубку путем плавного перемещения подвижного регулировочного элемента. Длительность кислородотерапии для лечения и профилактики назначает врач.

5. После завершения прцедуры выключите питание с помощью переключателя на корпусе концентратора, и затем отсоедините прибор от розетки.

6. Если необходимо установить продолжительность сеанса, проведите следующие действия: нажмите одну из кнопок таймера, после чего начнет мигать время. Нажатием кнопок △ и ▽. Установите время сеанса. При необходимости можно будет еще раз корретировать время нажатием этих кнопок.

.......

Использование атомизатора

1. Откройте крышку медицинской чашки, налейте необходимое средство для распыления и плотно закройте крышку.

2. Подсоедините распылительное сопло или маску к крышке медицинской чашки, затем соедините другой конец трубки с выходным отверстием распылителя и включите форсунки.

3. Включите генератор кислорода, и запер расходомер, то он готов для распыления лечения.

4. После завершения лечения необходимо очистить распылительные устройства. Промойте распылитель и соединительную трубку с моющим средством и чистой водой. Сопло распыления и маску очищайте только чистой водой, затем продезинфицируйте, погрузив в медицинский спирт на пять минут или обработав ультрафиолетовой лампой. После дезинфекции снова промойте чистой водой, тщательно высушите, упакуйте и храните в специальном контейнере.

Использование пульсоксиметра

1. Вставьте датчик пульсоксиметр совместные к разъему пульсоксиметр на концентратор кислорода.

2. Положите палец полностью в пульсоксиметр

3. SPO2 (диапазон измерения: 35%~100%; точность: 70% to 100% ±2 ) (диапазон измерения: 30bpm~240bpm; точность:±2bpm or±2%)

Уход и обслуживание

1. Уход

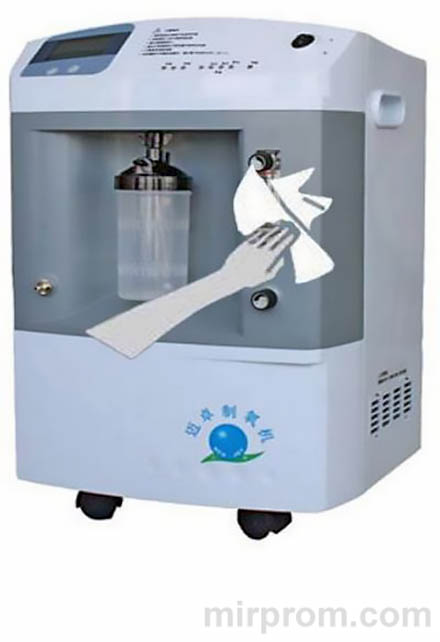

1? Отключив концентратор от электрической розетки, протрите внешний корпус прибора мягкой тканью, смоченной в воде или мягком моющем средстве, после этого протрите его сухой тканью. Делайте это не реже одного-двух раз в мемяц.

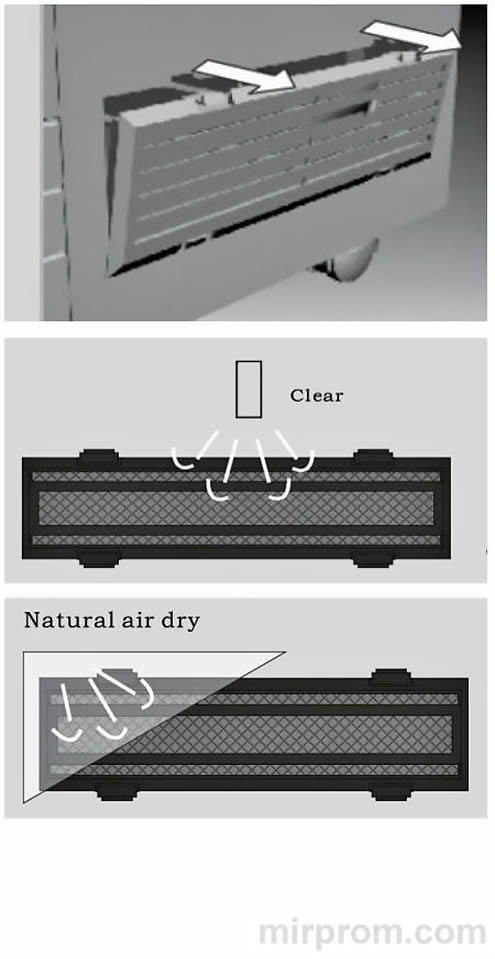

2. Очистка фильтров грубой очистки
Фильтры грубой очистки необходимо очищать не реже двух раз в месяц или после 100 часов работы прибора, в зависимости от того, что наступит раньше. Снимите фильтры с боковых сторон устройства, промойте их с моющим средством, тщательно сполосните водой и оставьте до полного высыхания. Устанавливайте фильтры обратно только после полного высыхания.

❗👉➨ Опасность: Не используйт концентратор без установленных фильтров или если фильтры влажные. Эти действия могут привести к поломке прибора.

3. Очистка фильтра тонкой очистки.

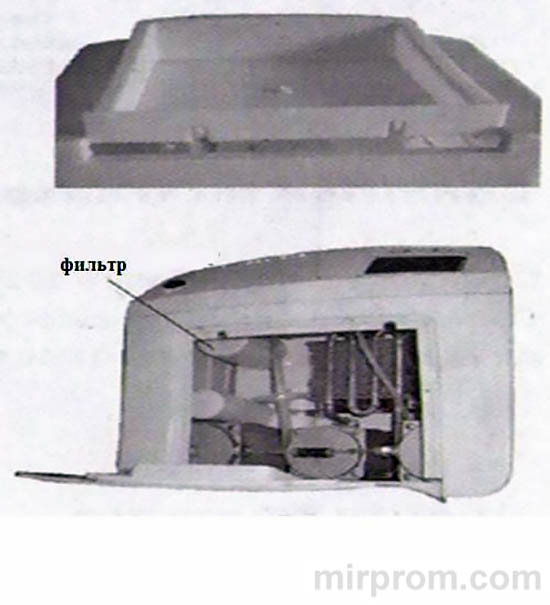

Чистить фильтр тонкой очистки следует через каждые 300 часов работы прибора. Откройте отсек для хранения и снимите внутреннюю крышку при помощи отвертки. Фильтр тонкой очистки расположен в специальном корпусе в угловой части (см, рисунок справа). Снимите конпус с фильтром, поворачивая его против часовой стрелки, выньте фильтр и очистите его с помощью моющего средства. После этого промойте фильтр чистой водой, дайте ему полностью высохнуь в чистом помещении и установите корпус с фильтром на место, закручивая его по часовой стрелке. При помощи отвертки установите внутреною крышку на место и закройте отсек для хранения.

2. Замена предохранителя

Перед заменой предохранителя отсоедините сетевой шнур от концентратора. С помощью маленькой отвертки выньте блок с предохранителями, который находится под разъемом для сетевого шнура. Видимый предохранитель-действующего предохраниеля установите блок на место.

3. NI-MH батарея

В концентраторе установлена аккумуляторная NI-MH батарея (3.6V/40mAh). Она припаяна к основной плате, на которой также имеется схема зарядки, поэтому батарея может использоваться длительное время. Однако если вы не используете концентратор кислорода длительное время, аккумуляторная батарея будет находиться в состоянии покоя, и ее срок службы может уменьшиться. Поэтому если вы не используете концентратор постоянно, пожалуйста, включайте его, по-крайней мере, один раз в месяц, для того чтобы батырея могла зарядиться.

Если при самостоятельной замене фильтров и предохранителя, у вас возникнут вопросы, вы можете обратиться ближайший сервисный центр продукции JAY или позвонить на горячую линию.

Устранение ошибок и неисправностей

No.	Симптом	Причина	Способ решения
1	Ничего не происходит после включения питания	Отсутствует соединение между схемой кислородного концентратора и электричеством	Удостоверьтесь, что сетевой шнур подсоединен к прибору и подключен к сети.
2	Распыление кислорода не происходит или уровень его недостаточен	Кислородная трубка отсоединилась Кислородная трубка повреждена или пережата Загрязнены фильтры Расходомер установлен на 0	Подсоедините ее заново Убедитесь, что кислородная трубка не повреждена, и у нее нет перегиборв Установите выходной поток кислорода в соответствии с требуемым значением

Условия хранения и транспортировки

Температура окружающего воздуха: -20-45°С
Относительная влжность: ‹5%
Атмосферное давление: 500 – 1060 hpa

Производитель

MANUFACTURER: LONGFIAN SCITECH CO.,LTD
ADDRESS: Longxing Building A(413) No.77 Longxing Road,Baoding,P.R.China
TELEPHONE: +86-0312-5900618
FAX: +86-0312-5900135
HOMEPAGE: www.longfian.com
